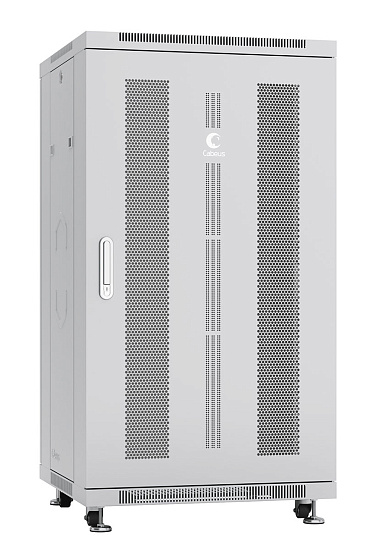

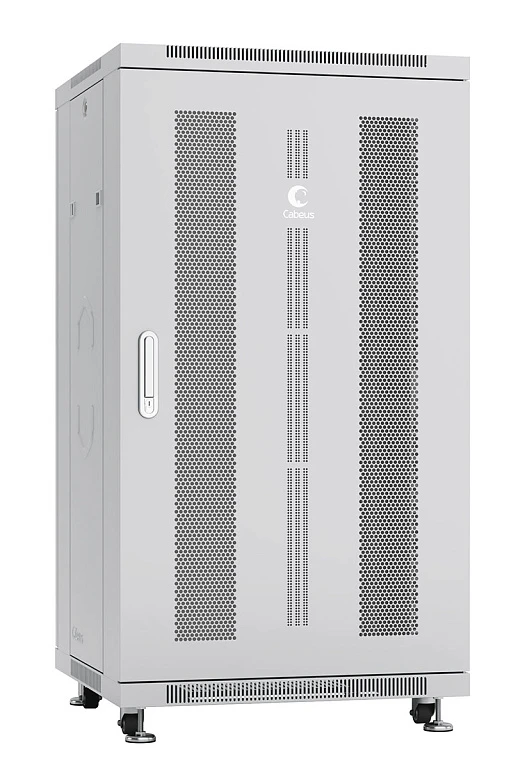

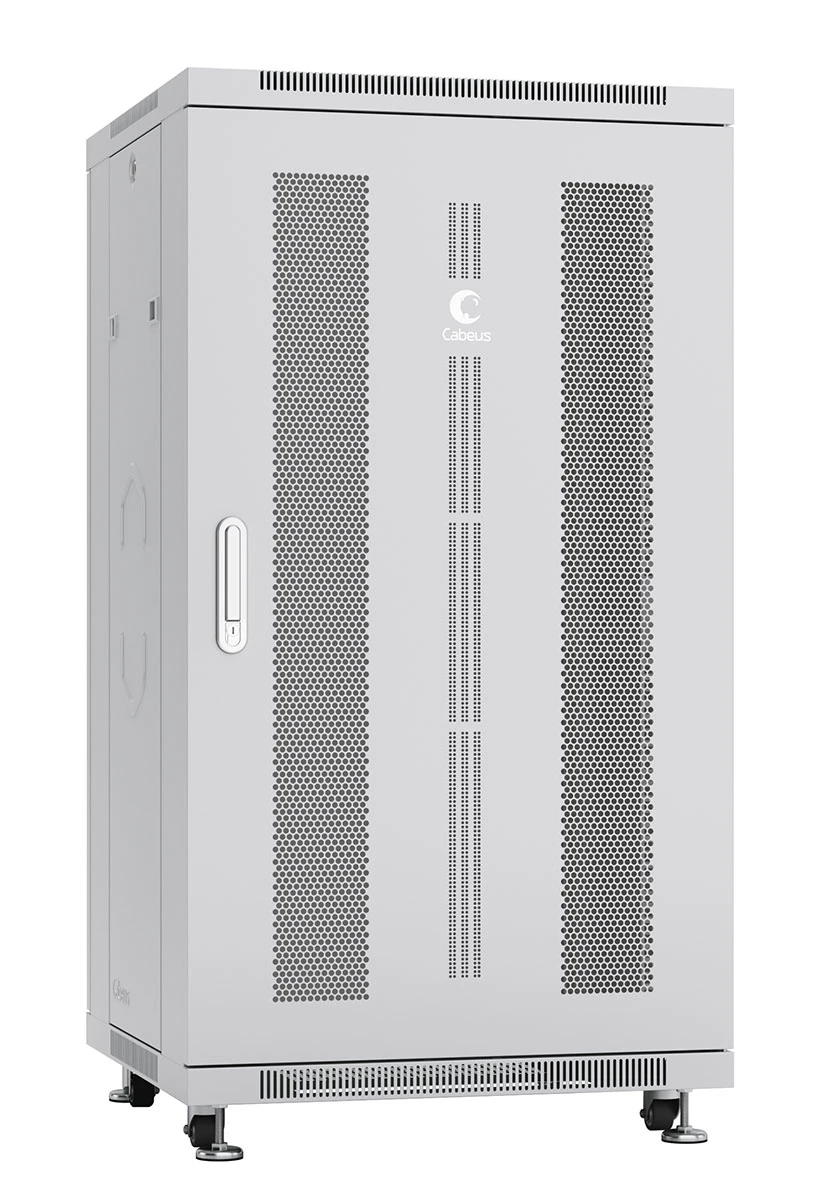

Cabeus ND-05C-22U60/100 (7200c) Напольный 22U телекоммуникационный шкаф 19"

Телекоммуникационный шкаф Cabeus ND-05C-22U60/100 19" напольный предназначен для установки распределительного и серверного оборудования, подтверждённые параметры: высота 22U, габариты 600 × 1000 × 1166 мм и максимальная статическая нагрузка 800 кг.

Особенности шкафа Cabeus ND-05C-22U60/100

• Высота 22U - обеспечивает место для установки оборудования стандарта 19" в серверной или кроссовой стойке.
• Габариты 600 × 1000 × 1166 мм - позволяют оценить занимаемое место при планировании расположения в помещении.
• Полезная глубина 900 мм - подходит для установки оборудования с глубиной, соответствующей выбранной конфигурации.
• Максимальная статическая нагрузка 800 кг - даёт возможность размещать тяжёлые распределительные и серверные модули.
• Передняя и задняя перфорированные двери - улучшают естественную циркуляцию воздуха и способствуют пассивному охлаждению оборудования.
• Щеточные вводы в крыше и днище - обеспечивают защиту при вводе кабелей и упрощают организацию кабельных линий.
• Съёмные боковые панели - обеспечивают удобный доступ для обслуживания и монтажа оборудования.
• Монтажные профили с юнитовой разметкой - упрощают точную установку 19" оборудования и его фиксацию.

Размещение оборудования

Шкаф рассчитан на оборудование стандарта 19" и высоту 22U, что позволяет размещать серверные и коммутационные модули в единой стойке. Благодаря полезной глубине и прочной несущей конструкции с допустимой нагрузкой до 800 кг можно монтировать как лёгкое, так и тяжёлое оборудование в пределах заявленных параметров.

Монтаж и установка шкафа

Несущая конструкция выполнена из двух сварных рам, что повышает жёсткость и позволяет выдерживать статическую нагрузку до 800 кг. Монтажные профили имеют юнитовую разметку, а глубина установки направляющих регулируется в зависимости от устанавливаемого оборудования, что упрощает монтаж и выравнивание модулей.

Габариты и полезная глубина

Габариты шкафа 600 × 1000 × 1166 мм и полезная глубина 900 мм даёт представление о занимаемом объёме и совместимости с оборудованием различной глубины. Эти параметры важны при планировании доступа к задним панелям и размещении шкафов в серверных помещениях.

Вентиляция и охлаждение

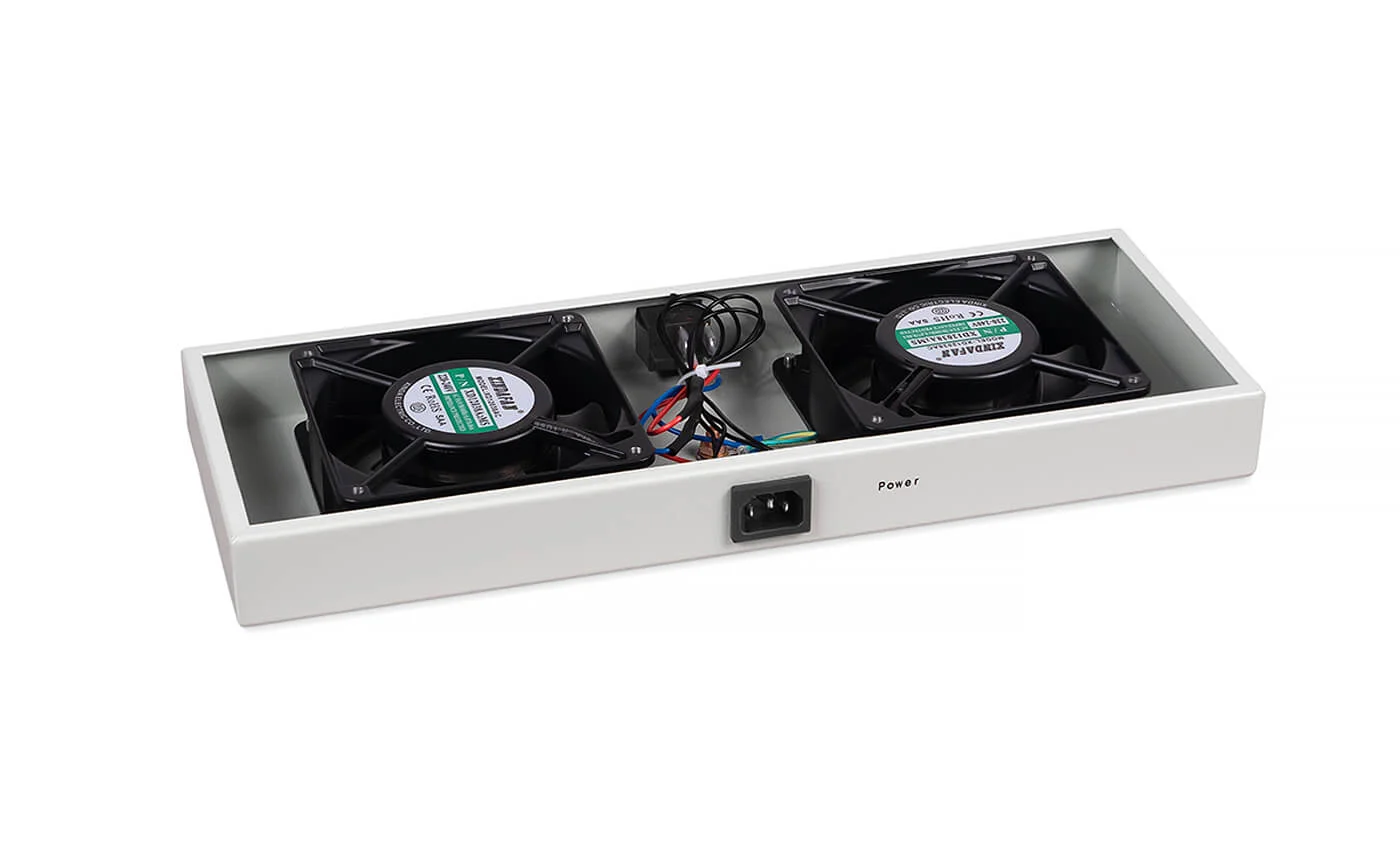

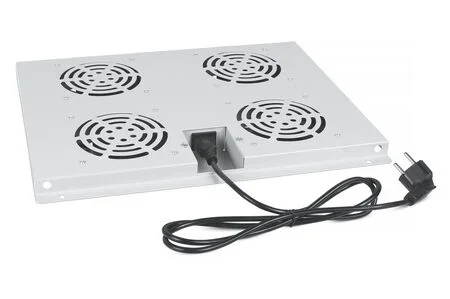

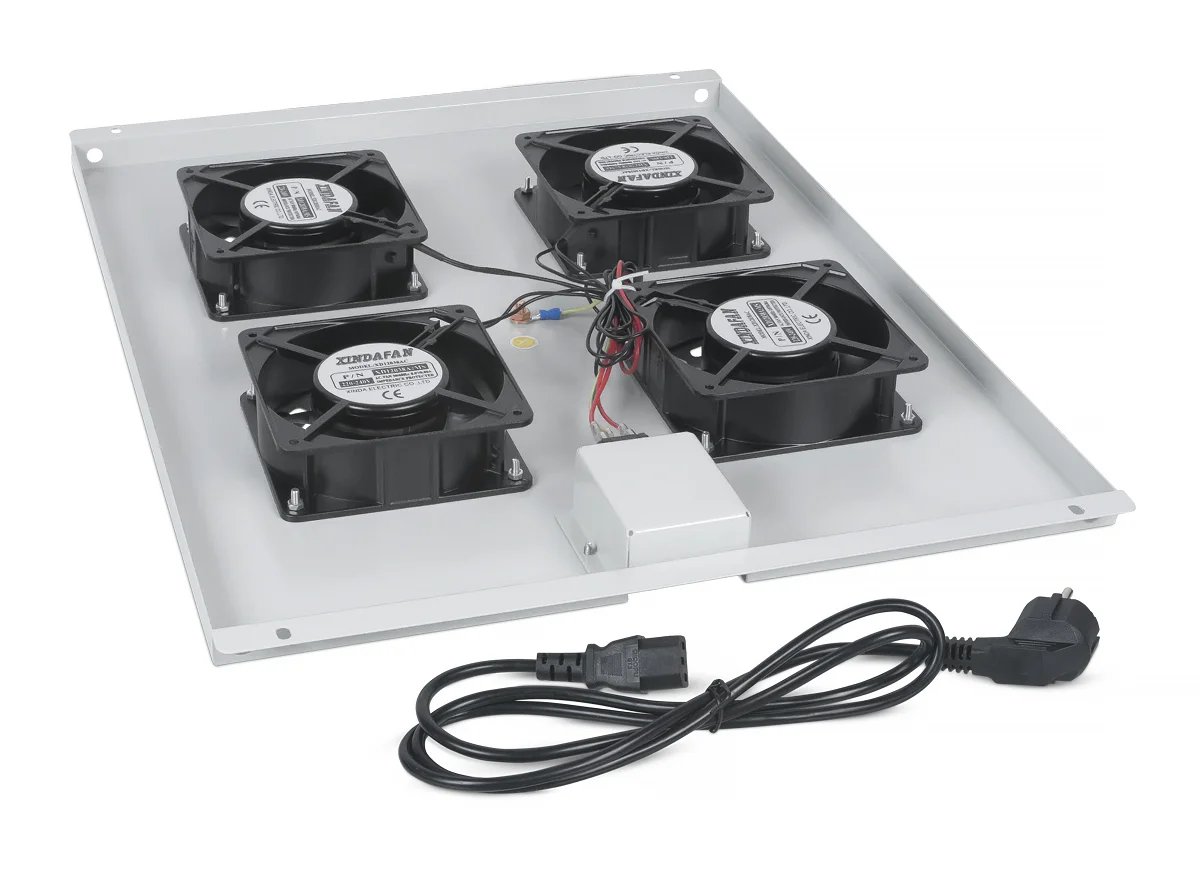

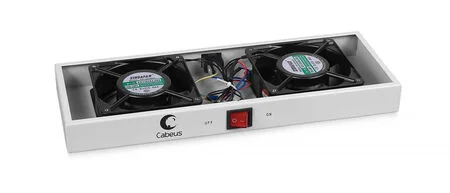

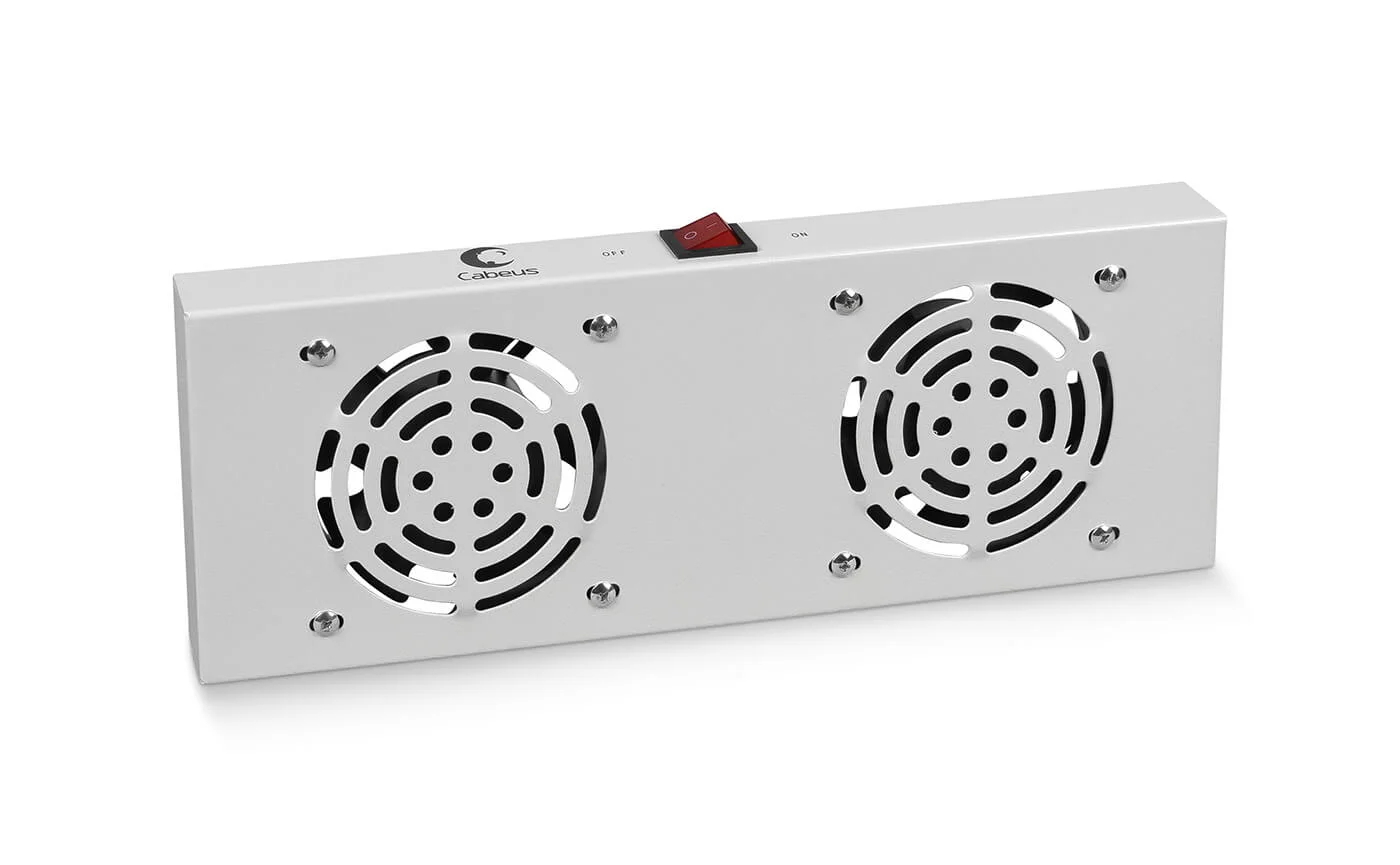

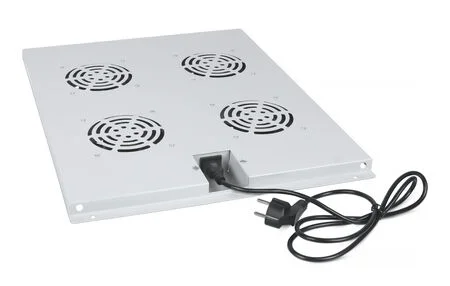

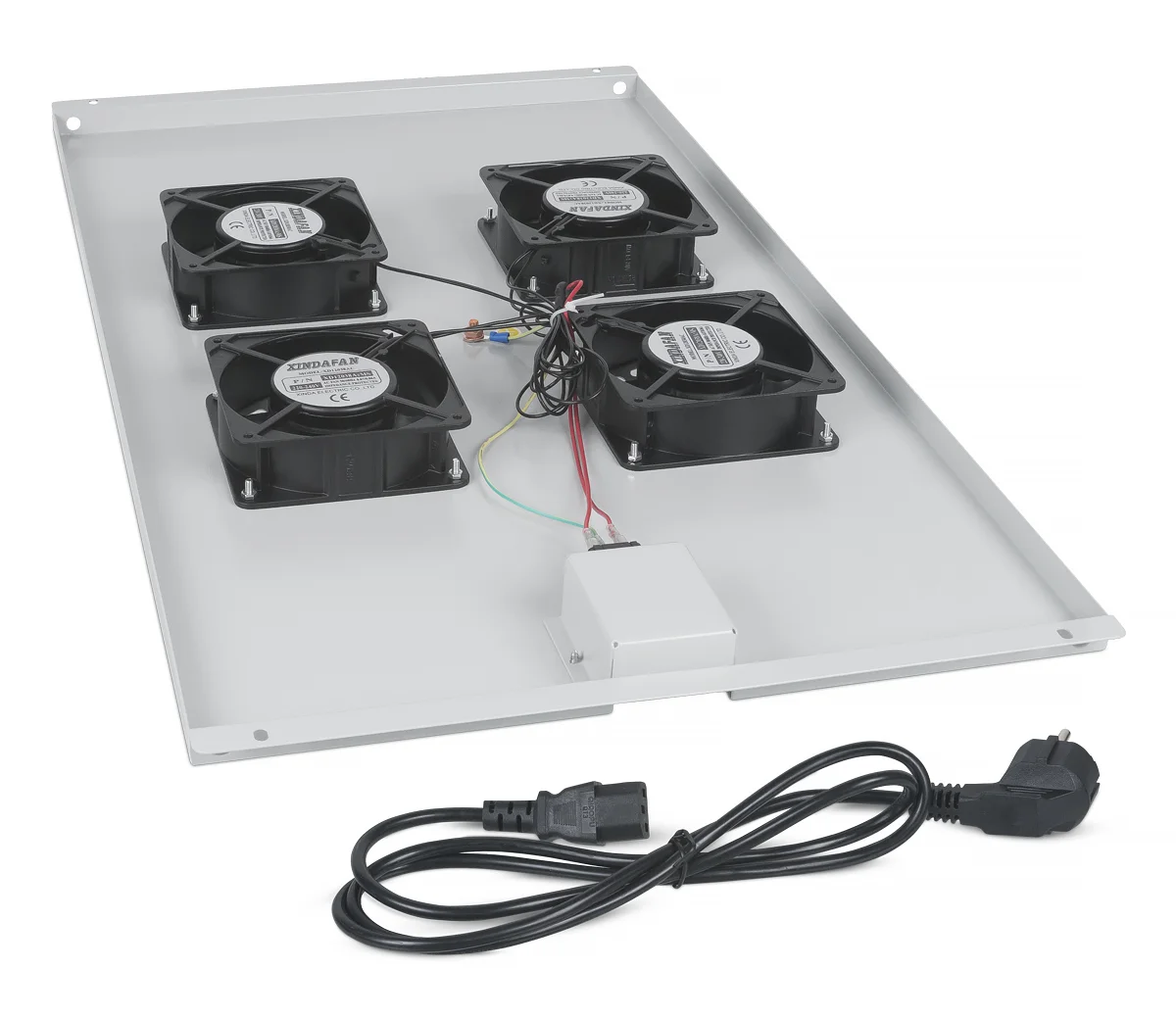

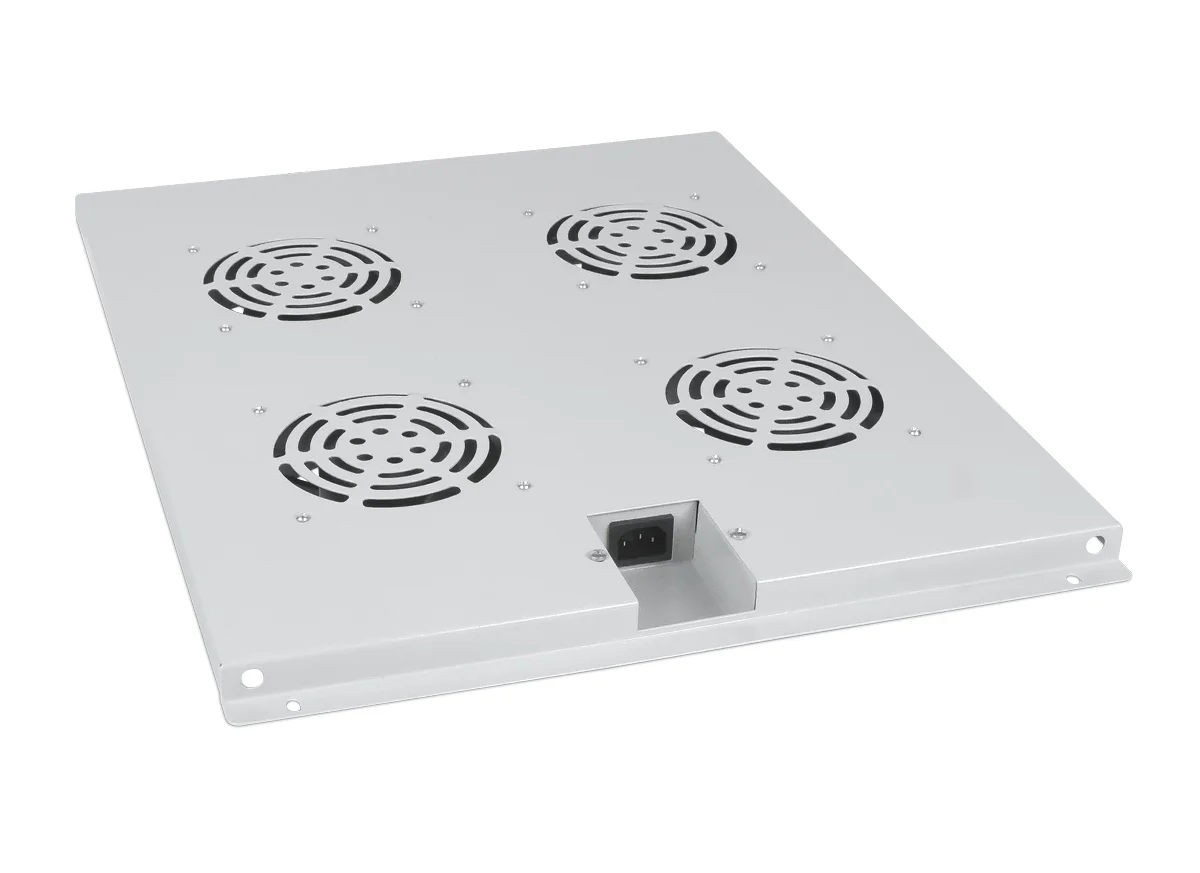

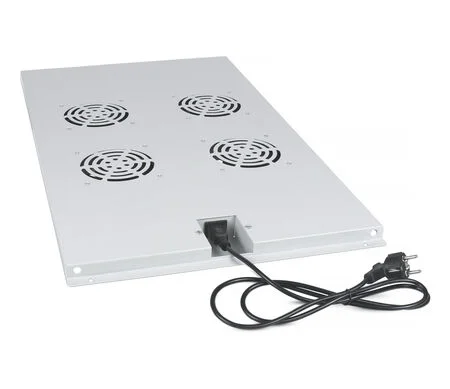

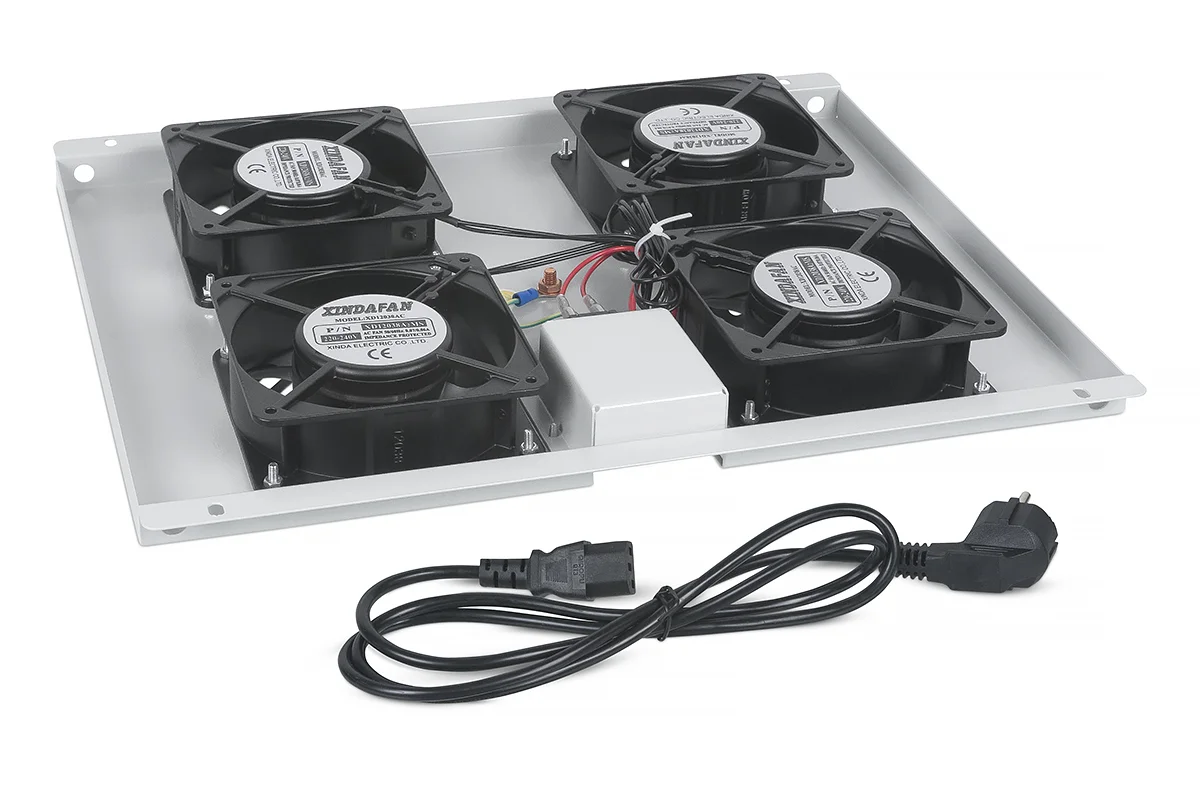

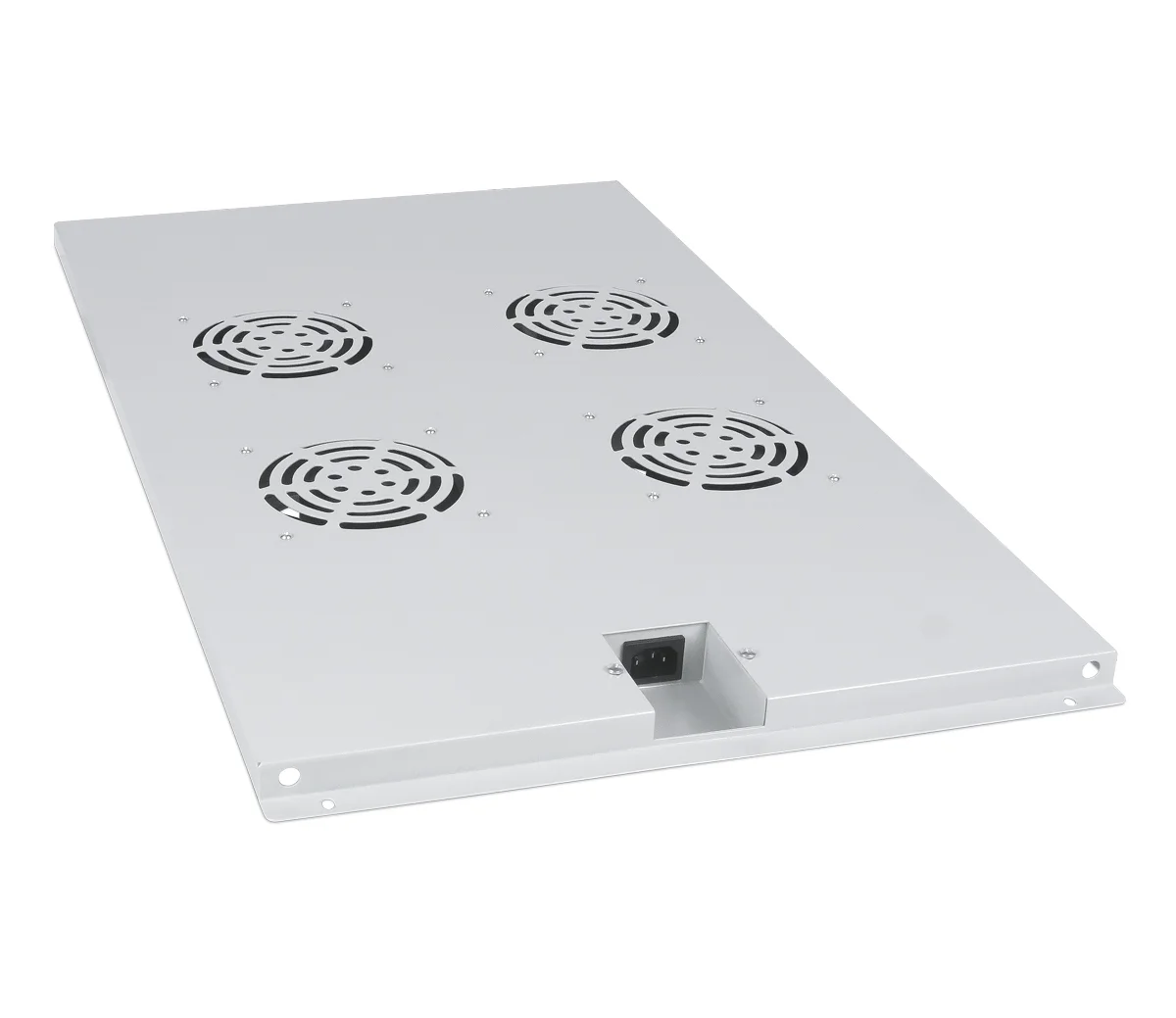

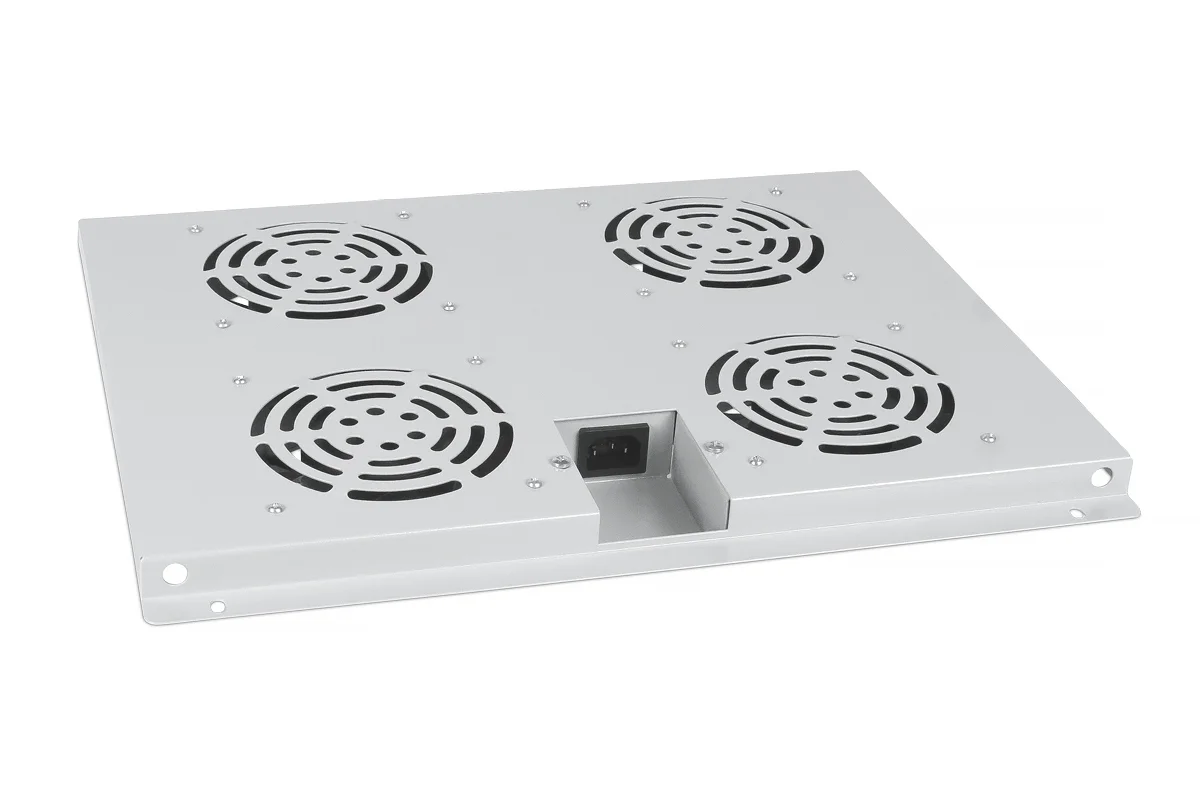

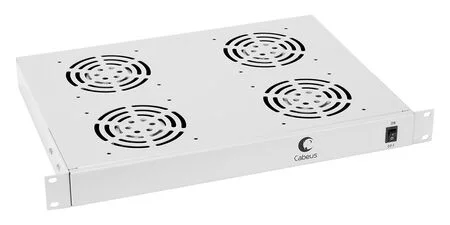

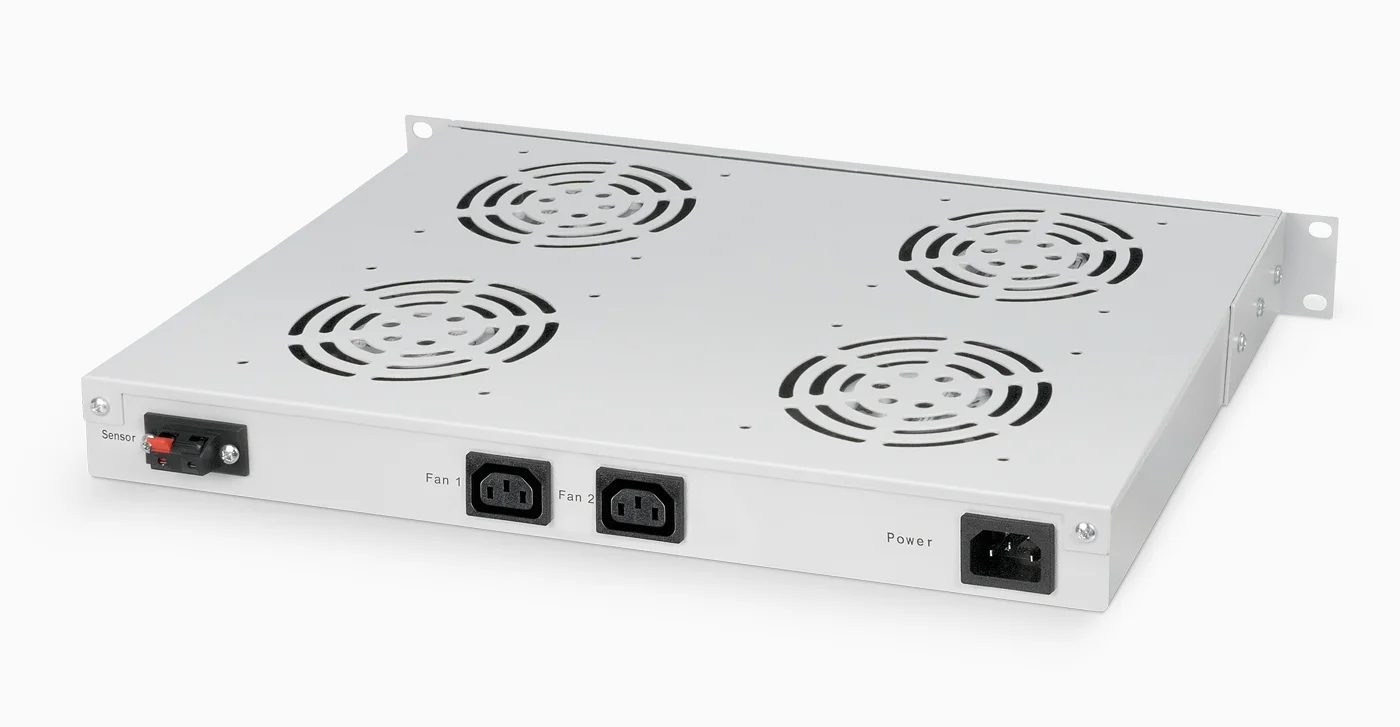

Шкаф обеспечивает естественную пассивную вентиляцию за счёт перфорации в корпусе и на дверях, что способствует удалению тёплого воздуха из отсека оборудования. Конструктивно предусмотрена возможность установки активного вентиляторного модуля в крышу для повышения эффективности охлаждения при необходимости.

Доступ к оборудованию

Две съёмные боковые панели и перенавесные двери обеспечивают удобный доступ к установленным компонентам для обслуживания и монтажа. Фиксация боковых панелей осуществляется защёлками, что упрощает демонтаж и повторную установку при работах внутри шкафа.

Кабельная организация

В днище и крыше предусмотрены щеточные вводы и съёмные заглушки для ввода силовых и информационных кабелей, что способствует аккуратной и защищённой прокладке кабельных магистралей. Наличие лючков и заглушек облегчает разделение кабелей по зонам и защиту от пыли при вводе.

Корпус и защита

Корпус выполнен из холоднокатаной стали с порошковым покрытием цвета серый RAL7035 и соответствует классу защиты IP20, что делает шкаф пригодным для использования внутри помещений. В конструкции предусмотрены болт заземления и усиленные рамы для обеспечения механической стабильности при эксплуатации.

Комплектация

• Передняя дверь с замком
• Задняя дверь с замком
• 2 боковые съёмные панели
• 2 пары 19" монтажных профилей с юнитовой разметкой
• Регулируемые и роликовые опоры
• Крепёжный комплект 30 шт. (винт+квадратная гайка)

Гарантия 1 год
