Cabeus ND-05C-47U60/120-BK (9753c) Напольный 47U телекоммуникационный шкаф 19"

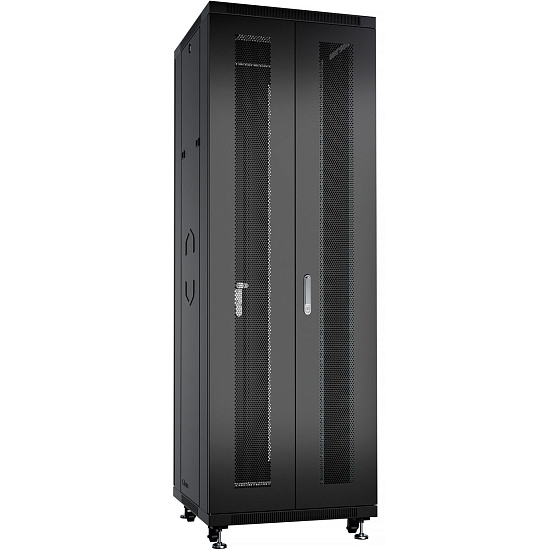

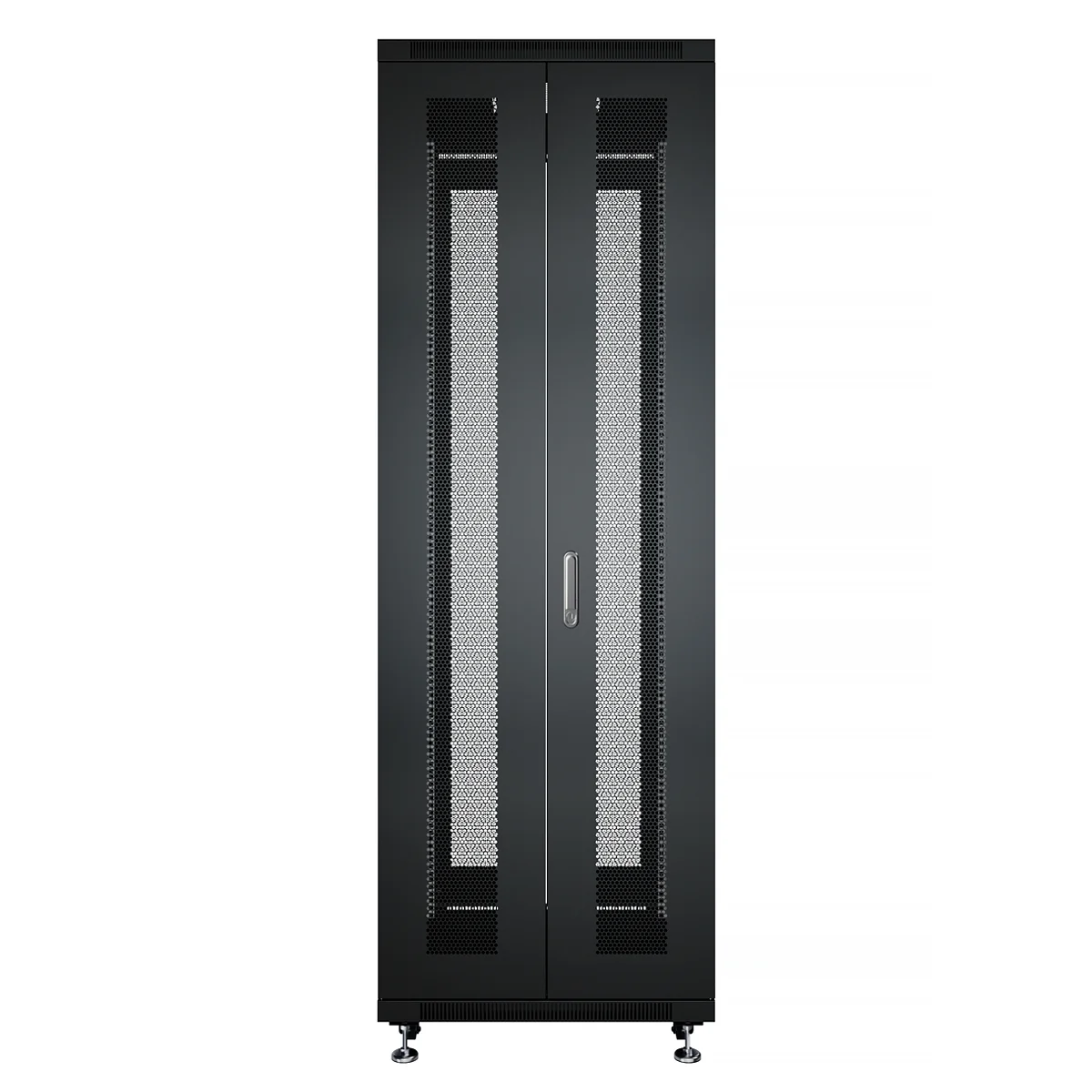

Напольный телекоммуникационный шкаф Cabeus ND-05C-47U60/120-BK предназначен для размещения оборудования 19" и обеспечивает монтаж до 47U, глубина корпуса 1200 мм и ширина 600 мм для серверного и коммутационного оборудования. Шкаф имеет перфорированные двустворчатые двери и рассчитан на максимальную статическую нагрузку 800 кг, что позволяет устанавливать рядовые стойки и кроссовое оборудование.

Особенности шкафа Cabeus ND-05C-47U60/120-BK

• Высота 47U - обеспечивает размещение большого количества монтажного оборудования стандарта 19" в одном шкафу.
• Глубина 1200 мм - позволяет устанавливать крупногабаритные серверы и коммутационные устройства с запасом по глубине.
• Ширина 600 мм - компактное внешнее габаритное решение для плотной расстановки в помещении.
• Максимальная статическая нагрузка 800 кг - обеспечивает безопасную установку распределённого и концентрированного оборудования.

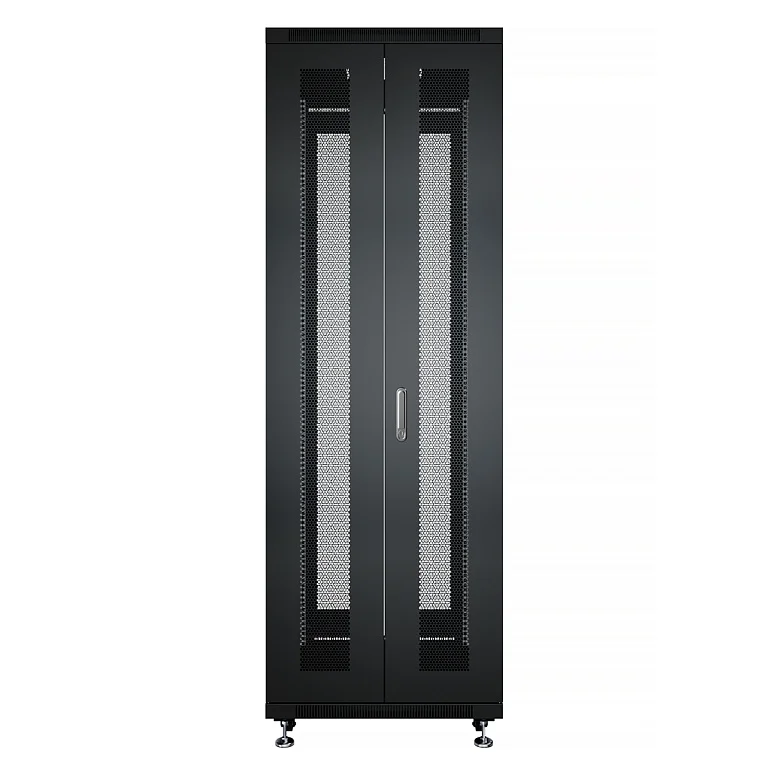

• Перфорированные двустворчатые двери - создают условия для естественной циркуляции воздуха и упрощают установку оборудования через фронтальную часть.
• Съёмные боковые панели - упрощают доступ к оборудованию при монтаже и техническом обслуживании.
• Щеточные вводы в крыше и основании - обеспечивают аккуратный ввод кабелей и защиту кабелей от повреждений при прокладке.
• Юнитовая разметка и регулируемые монтажные профили - упрощают точную фиксацию 19" оборудования по глубине и высоте.
• Степень защиты IP20 - подходит для эксплуатации в закрытых помещениях с контролируемым климатом.

Размещение оборудования

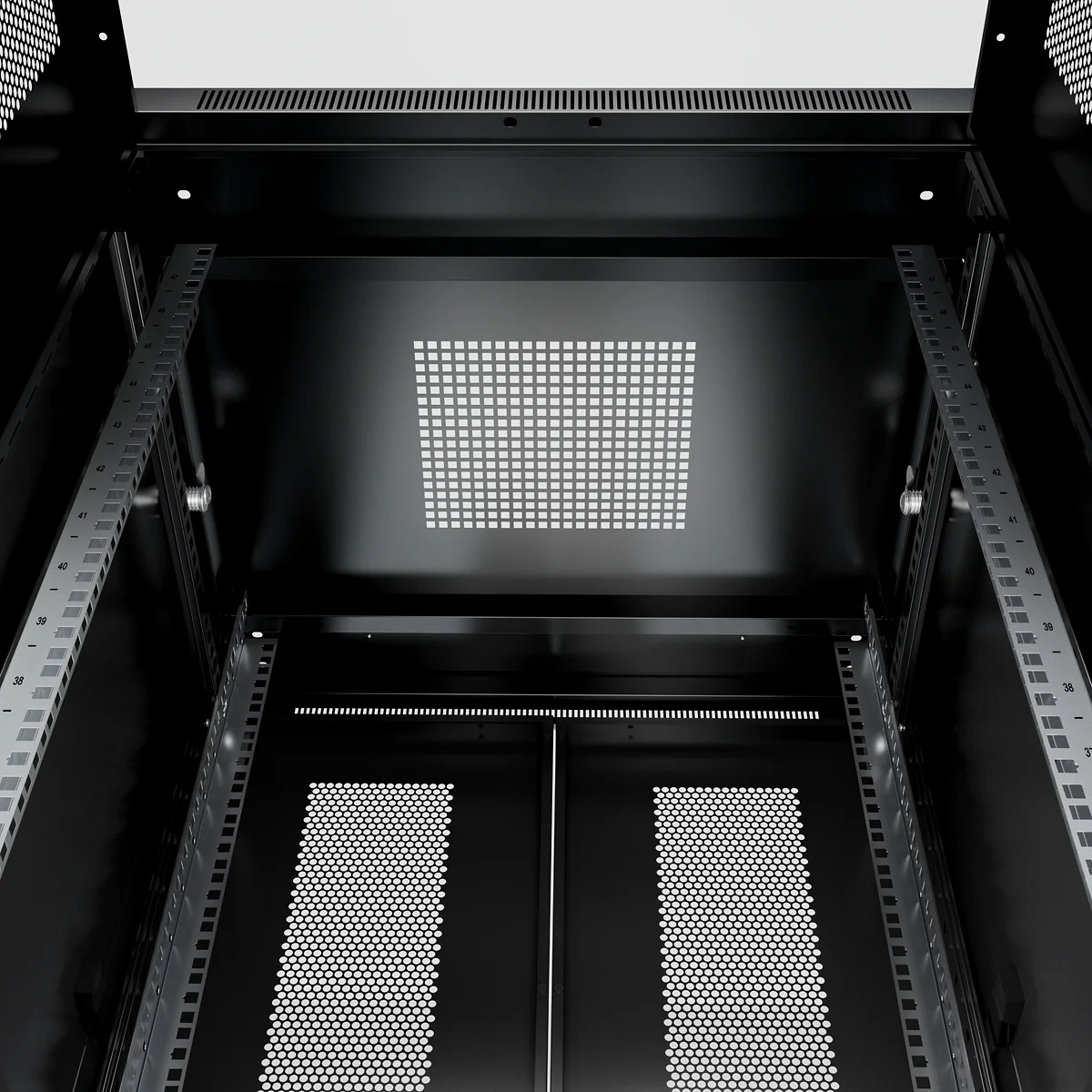

Шкаф рассчитан на оборудование стандарта 19" с полезной высотой 47U, что позволяет размещать серверы, коммутационные панели и кроссовые модули в единой стойке. Наличие четырёх монтажных профилей и юнитовой разметки упрощает установку компонентов с точной фиксацией по высоте.

Монтаж и установка шкафа

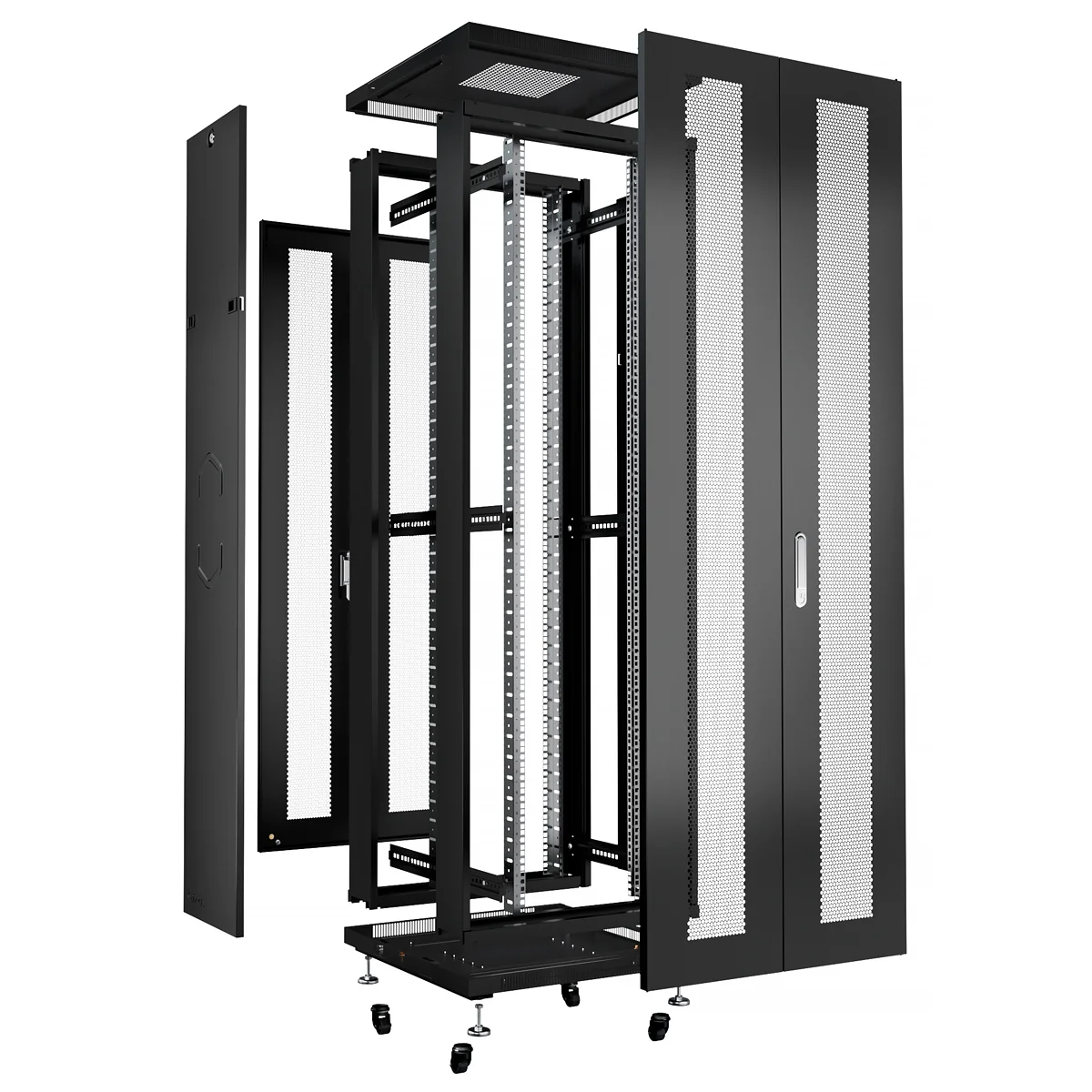

Шкаф поставляется в разобранном виде и комплектуется рамой из двух сварных рам и монтажными профилями, что облегчает транспортировку и сборку на месте. В основание предусмотрена установка винтовых опор или роликовых опор для выравнивания и перемещения по помещению.

Габариты и полезная глубина

Внешние габариты корпуса 600 × 1200 × 2277 мм обеспечивают значительную полезную глубину 1101 мм для установки оборудования и кабельных трасс. Такие размеры позволяют размещать как сетевые коммутаторы, так и серверные блоки с учётом вентиляционных зазоров.

Кабельная организация

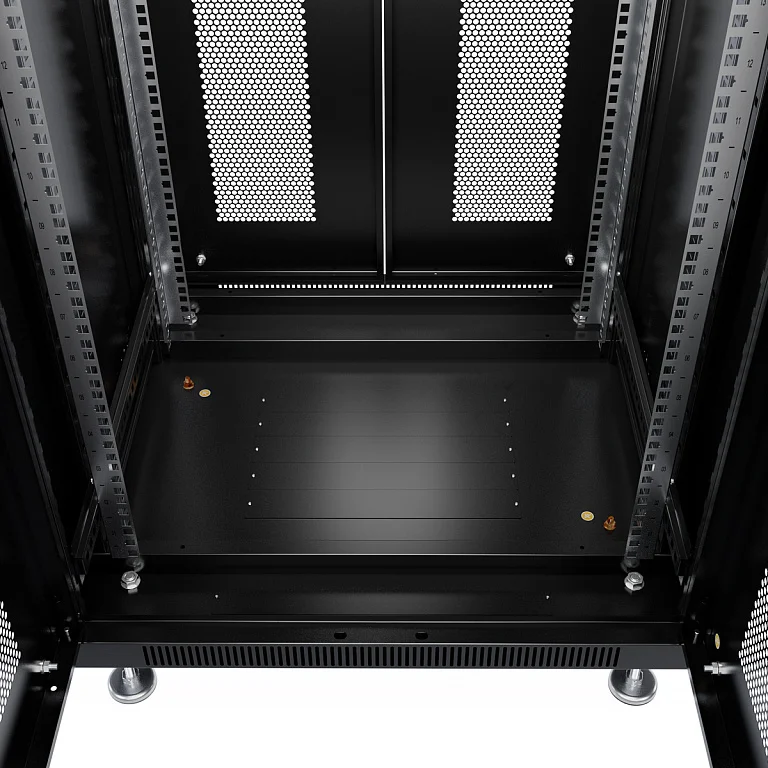

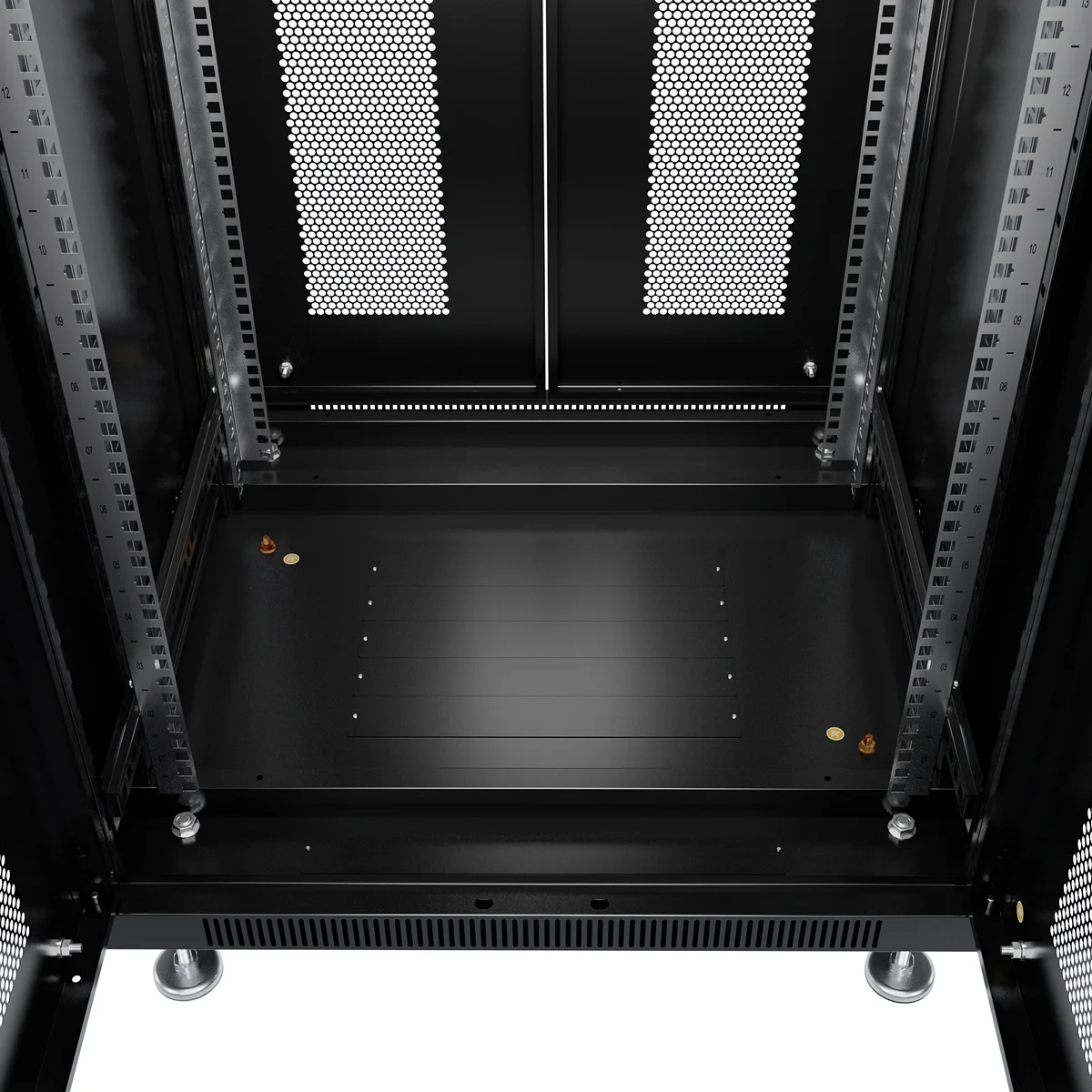

Для ввода кабелей предусмотрены щеточные вводы в крыше и в основании, а также 5 съёмных заглушек в днище, что обеспечивает аккуратную организацию кабельных трасс. Возможность установки шкафов в ряд и направляющие для крепления монтажных профилей упрощают прокладку межшкафных кабелей.

Доступ к оборудованию

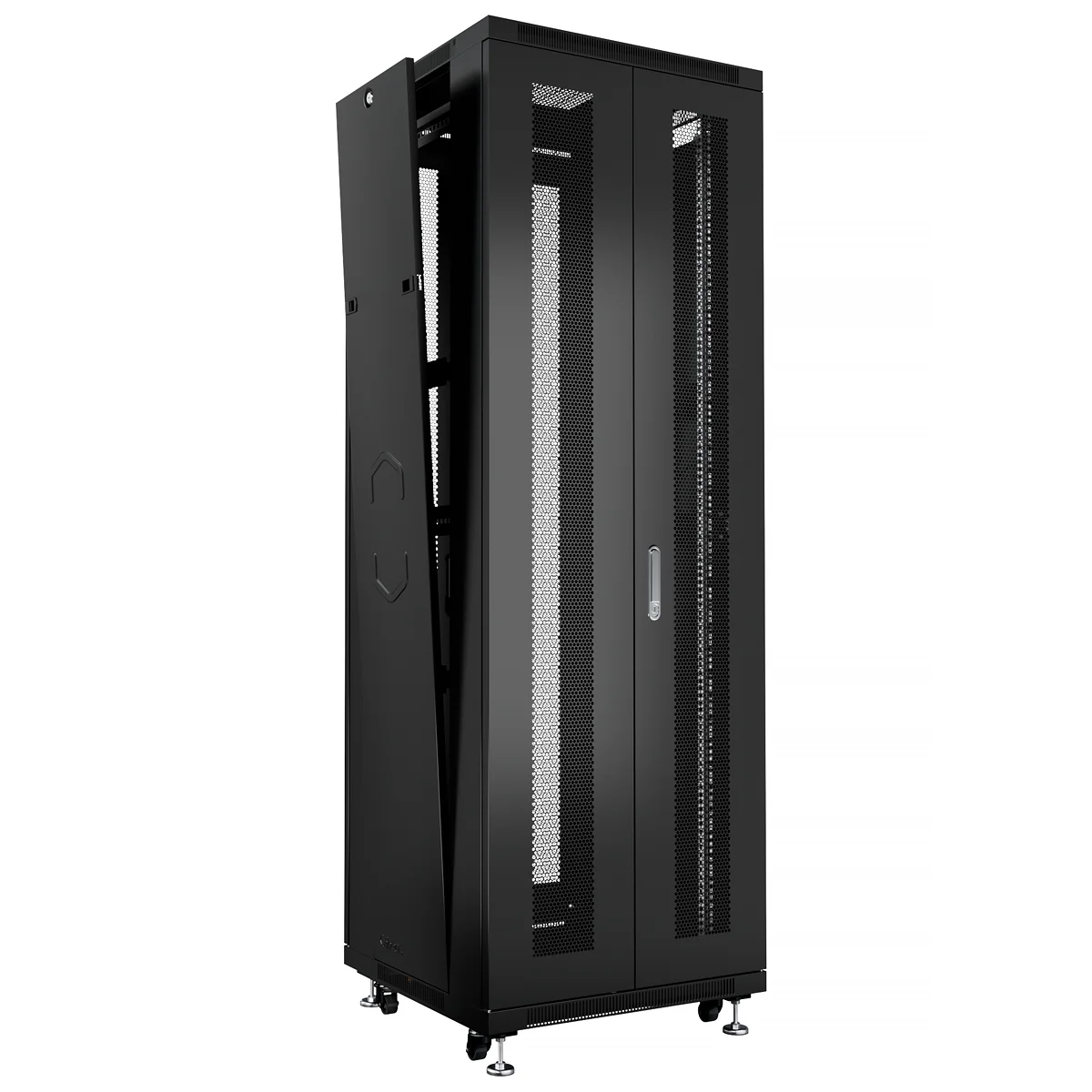

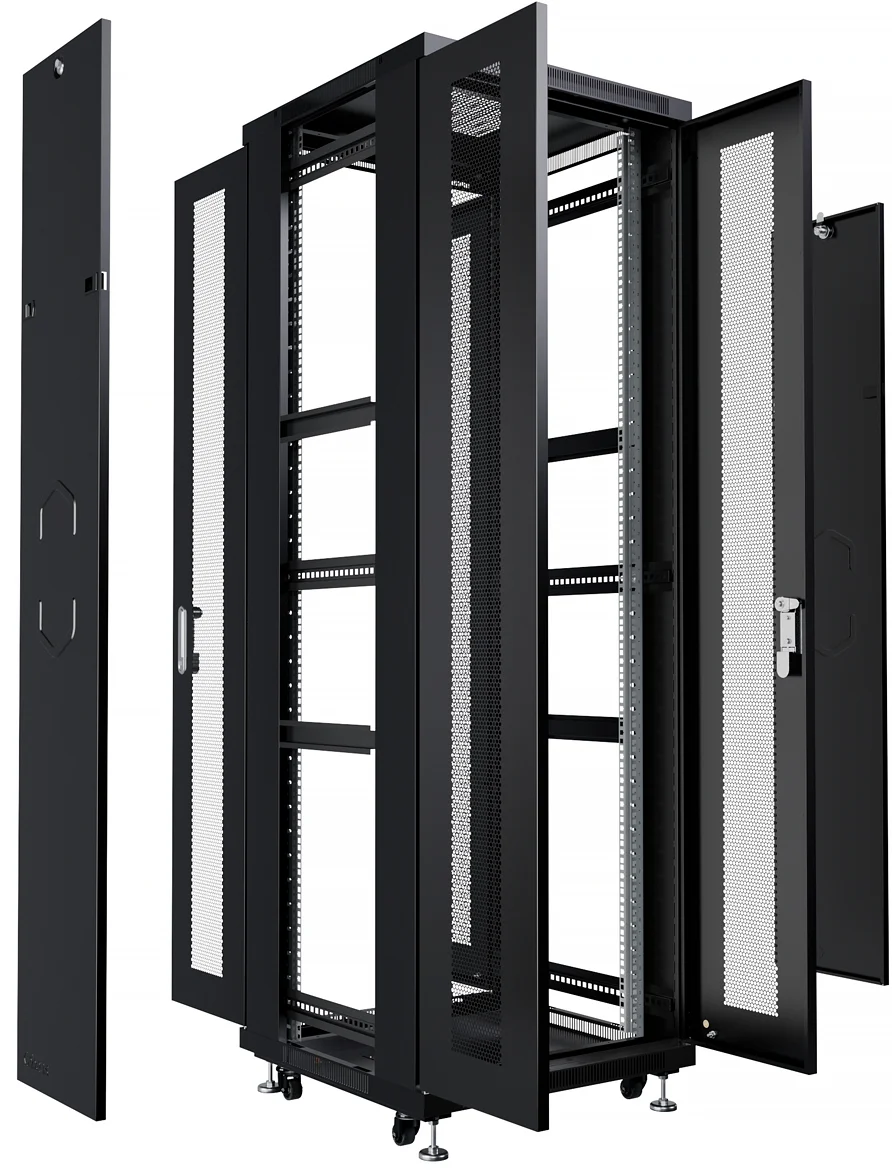

Доступ возможен с четырёх сторон: передние и задние двустворчатые перфорированные двери и съёмные боковые панели обеспечивают удобный доступ для монтажа и обслуживания. Съёмные и перенавесные двери упрощают замену модулей и обслуживание внутренних элементов.

Вентиляция и охлаждение

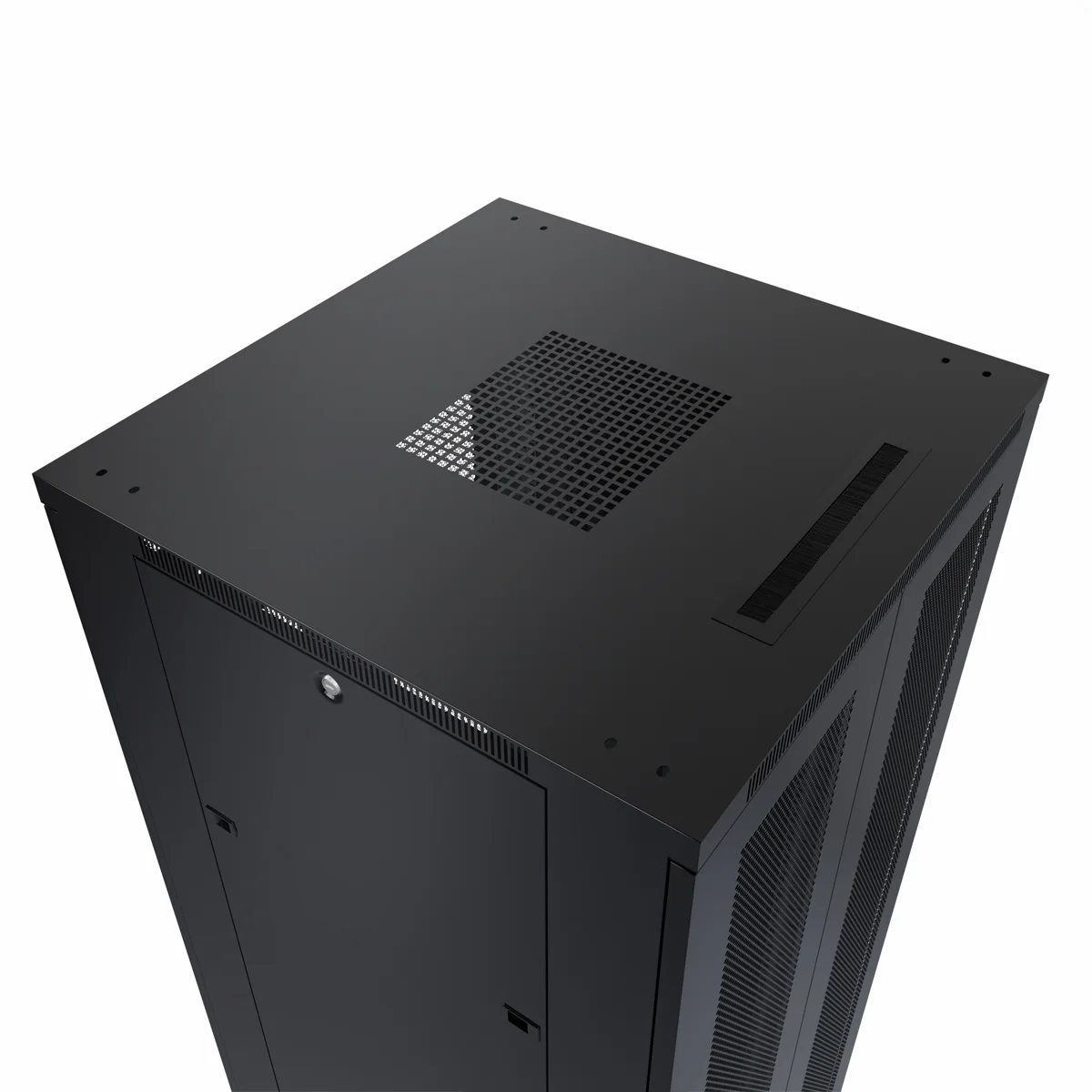

Перфорированные передняя и задняя двери вместе с перфорацией в крыше создают условия для естественной циркуляции воздуха через шкаф. Это упрощает организацию вытяжного или приточного вентиляционного решения и снижает риски локального перегрева оборудования.

Корпус и защита

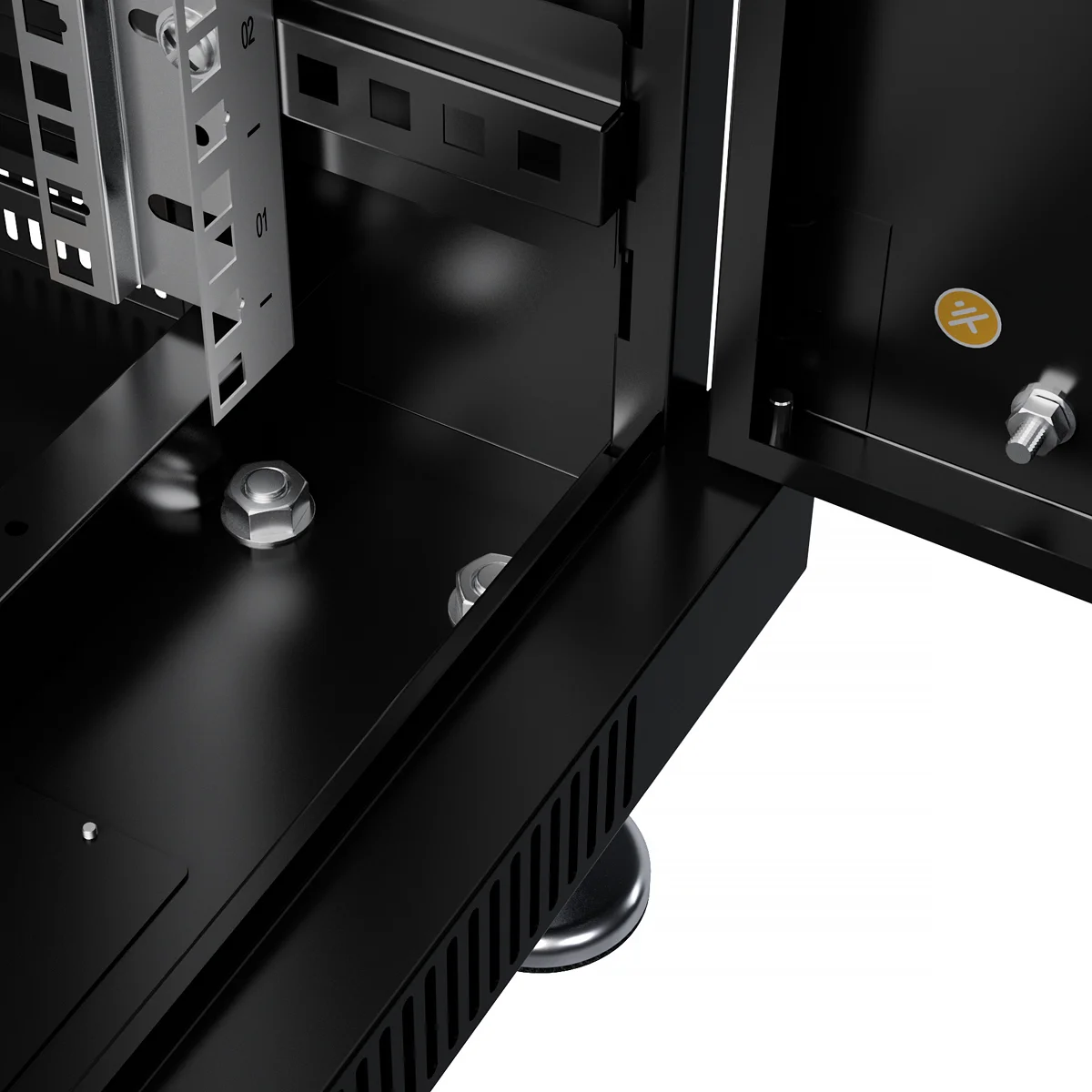

Каркас и панели выполнены из стали с порошковым покрытием, а класс защиты соответствует IP20, что делает шкаф предназначенным для эксплуатации в закрытых помещениях. В шкафе предусмотрен болт заземления для подключения системы заземления оборудования.

Комплектация

• Рама каркаса шкафа
• Монтажный профиль 19" ×4
• Передняя двустворчатая дверь с ручкой и замком ×2
• Задняя двустворчатая дверь с замком ×2
• Боковые стенки с защелками и замками ×2
• Крыша шкафа
• Основание шкафа
• Направляющая для крепления монтажных профилей 19" ×6
• Заглушки кабельных вводов ×5
• Щеточные вводы ×3
• Комплект крепежа для сборки
• Роликовые опоры ×4
• Винтовые опоры ×4
• Паспорт и руководство по сборке

Гарантия 1 год
