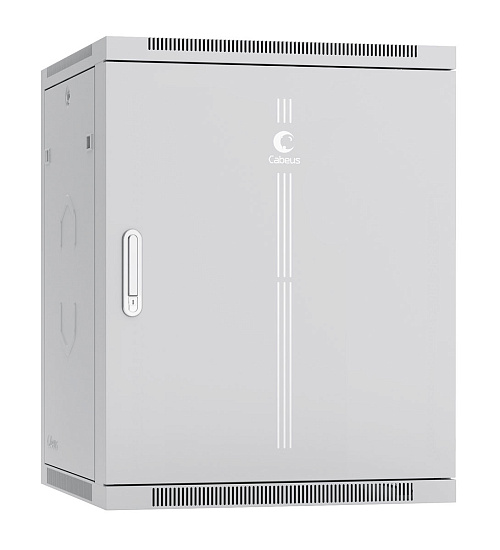

Cabeus SH-05F-15U60/60m-R (10739c) Настенный 15U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф Cabeus SH-05F-15U60/60m-R предназначен для установки 19" оборудования, имеет высоту 15U, габариты 600×600×769 мм и полезную глубину 550 мм для коммутационного и серверного оборудования.

Особенности шкафа Cabeus SH-05F-15U60/60m-R

• Исполнение 19" - обеспечивает совместимость с типовыми монтажными устройствами и коммутационным оборудованием стандарта 19".
• Высота 15U - позволяет компактно разместить стойку оборудования средней вместимости.
• Габариты 600×600×769 мм - фиксируют занимаемое пространство и помогают при планировании расположения в помещении.
• Полезная глубина 550 мм - дает пространство для установки оборудования с учетом кабельного запаса и мест под направляющие.
• Максимальная статическая нагрузка 50 кг - определяет допустимую массу устанавливаемого оборудования и крепежа.
• Передняя дверь металлическая - защищает установленные устройства и обеспечивает запирание узла связи.
• Съемные боковые панели и перенавесные двери - упрощают доступ к оборудованию при монтаже и обслуживании.
• Перфорация и предусмотрена установка активной вентиляции - способствуют естественному и при необходимости принудительному охлаждению оборудования.
• Щеточный ввод и кабельные вводы в крыше и основании - организуют упорядоченный ввод кабелей и уменьшают нагрузку на кабельные трассы.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования и содержит четыре 19" монтажных L-профиля с юнитовой разметкой, что облегчает установку коммутационных панелей, коммутаторов и серверных модулей. Наличие юнитовой разметки и регулируемых по глубине направляющих позволяет точно позиционировать оборудование для корректного подключения и охлаждения.

Монтаж и установка шкафа

Конструкция поставляется в разобранном виде и включает рамы, крышу, основание, заднюю стенку и панель для настенного монтажа, что облегчает транспортировку и установку на месте. Съемная задняя панель и крепежный комплект упрощают крепление шкафа к стене и сборку на объекте.

Габариты и полезная глубина

Габариты шкафа 600×600×769 мм и полезная глубина 550 мм позволяют разместить стандартное 19" оборудование с учетом кабельных выводов и систем охлаждения. Эти параметры удобны при планировании размещения в серверных помещениях и кроссовых узлах с ограниченным пространством.

Нагрузка и конструкция

Шкаф изготовлен из стали с толщиной указанных элементов, оснащен максимальной статической нагрузкой 50 кг, что определяет допустимую массу устанавливаемых устройств. Прочная конструкция и наличие монтажных профилей обеспечивают надежную фиксацию оборудования при эксплуатации.

Доступ к оборудованию

Съемные боковые панели и перенавесные двери с возможностью перенавешивания обеспечивают удобный доступ к задней и боковым сторонам оборудования при монтажных и сервисных работах. Передняя дверь с замком повышает безопасность узла связи и упрощает контроль доступа.

Вентиляция и охлаждение

Крыша шкафа перфорирована и предусмотрена естественная пассивная вентиляция, а также возможность установки активных вентиляторов для улучшения теплоотвода. Такая конструкция помогает поддерживать приемлемые температуры внутри корпуса при плотной компоновке оборудования.

Кабельная организация

Шкаф оборудован щеточным вводом и кабельными вводами в крыше и основании, что позволяет аккуратно вводить кабели и снижает риск механического повреждения проводки. Дополнительный щеточный ввод и отверстия для ввода кабеля упрощают прокладку магистральных и питательных линий.

Комплектация

• Крыша шкафа - 1
• Основание шкафа - 1
• Боковая панель с замком - 2
• Монтажный профиль 19” - 4
• Правая рама - 1
• Левая рама - 1
• Задняя стенка - 1
• Дверь передняя с замком - 1
• Щеточный ввод - 1
• Панель для настенного монтажа - 1
• Комплект крепежа для сборки - 1
• Комплект крепежа (винт-шайба-гайка) - 20

Гарантия 1 год
