Cabeus SH-05F-22U60/45-R (10768c) Настенный 22U телекоммуникационный шкаф 19"

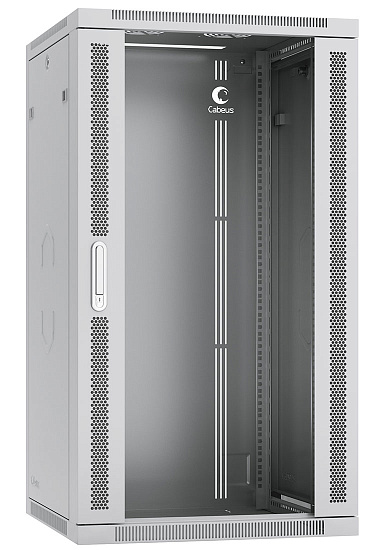

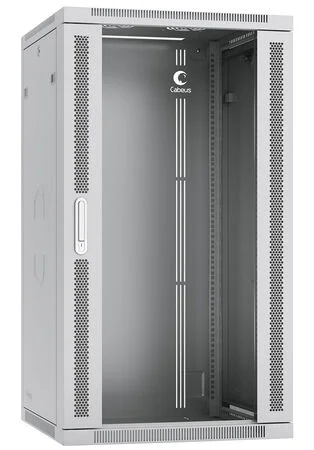

Настенный телекоммуникационный шкаф Cabeus SH-05F-22U60/45-R предназначен для размещения оборудования 19" в стойках высотой 22U с габаритами 600x450x1082mm. Модель оснащена передней стеклянной дверью и обеспечивает монтаж на вертикальных направляющих с юнитовой разметкой.

Особенности шкафа Cabeus SH-05F-22U60/45-R

• Исполнение 19" - позволяет устанавливать стандартное сетевое, серверное и коммутационное оборудование.
• Высота 22U - дает организованное размещение оборудования в стойке единой юнитовой разметки.
• Габариты 600x450x1082mm - определяют внешние размеры шкафа для планирования свободного места и установки.
• Передняя дверь из закаленного стекла 5 мм - обеспечивает визуальный контроль установки и защищает оборудование от внешних воздействий.
• Максимальная статическая нагрузка 50 кг - указывает на допустимую массу установленного оборудования.
• Полезная глубина 390 мм, максимальная полезная глубина 400 мм - определяет глубину для размещения монтажных устройств и кабельных трасс внутри корпуса.
• Корпус из стали с толщиной панелей 1,2 мм и монтажный профиль 2 мм - обеспечивает конструктивную жесткость и надежное крепление 19" оборудования.
• Щеточный ввод и отверстия в крыше и основании - упрощают ввод кабелей и организацию силовых и сигнальных линий.

Размещение оборудования

Шкаф рассчитан на монтаж оборудования стандарта 19" по юнитовой разметке монтажных профилей. Высота 22U и исполнение профилей DIN позволяют устанавливать коммутационные панели, серверные модули и иные 19" приборы в соответствии с требуемыми монтажными зонами.

Монтаж и установка шкафа

Модель представляет собой сборно-разборную конструкцию из рам, крыши, основания, задней стенки и боковых панелей, поставляемую в разобранном виде в двух упаковках. Сзади предусмотрена панель для настенного крепления, что обеспечивает надежную фиксацию шкафа на вертикальной поверхности.

Габариты и полезная глубина

Внешние размеры шкафа 600x450x1082mm позволяют спланировать размещение в серверной комнате или кроссовом узле с учетом свободного пространства. Полезная глубина 390 мм (максимальная 400 мм) определяет допустимую глубину устанавливаемого оборудования и кабельных жгутов.

Нагрузка и конструкция

Максимальная статическая нагрузка шкафа составляет 50 кг, что задает предел суммарной массы монтируемых устройств. Конструкция включает стальные панели толщиной 1,2 мм и монтажные профили 2 мм, обеспечивающие необходимую жесткость и правильное позиционирование оборудования.

Доступ к оборудованию

Передняя дверь выполнена из закаленного стекла 5 мм и оснащена поворотной ручкой с замком, обеспечивая защиту и визуальный контроль. Боковые панели съемные, что облегчает обслуживание, замену компонентов и доступ к задней части установленного оборудования.

Кабельная организация

Крыша и основание имеют отверстия для ввода кабеля, а в стандартной комплектации присутствует щеточный ввод, что упрощает аккуратный ввод и уплотнение кабельных пучков. Возможность дополнительного щеточного ввода в днище облегчает организацию магистралей питания и передачи данных.

Комплектация

• Крыша шкафа 1
• Основание шкафа 1
• Боковая панель с замком 2
• Монтажный профиль 19” 4
• Правая рама 1
• Левая рама 1
• Задняя стенка 1
• Дверь передняя с замком 1
• Щеточный ввод 1
• Панель для настенного монтажа 1
• Комплект крепежа для сборки 1
• Комплект крепежа (винт-шайба-гайка) 20

Гарантия 1 год
