Cabeus SH-05F-22U60/60-BK (8586c) Настенный 22U телекоммуникационный шкаф 19"

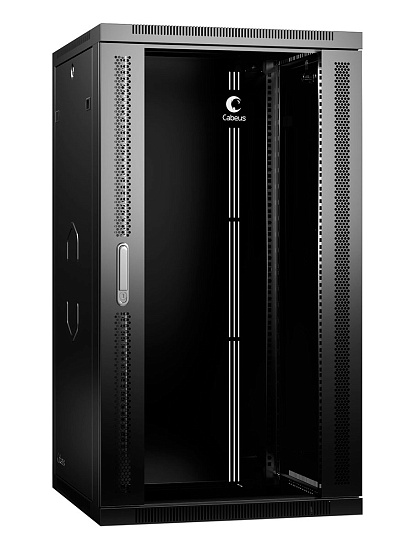

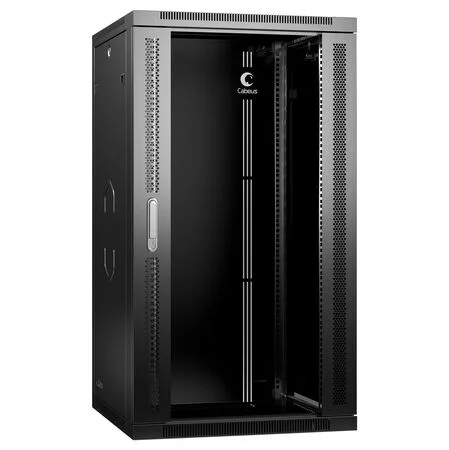

Настенный телекоммуникационный шкаф Cabeus SH-05F-22U60/60-BK предназначен для установки 19" оборудования с высотой 22U, габаритами 600x600x1082 мм и стеклянной дверцей для мониторинга.

Особенности шкафа Cabeus SH-05F-22U60/60-BK

• Высота 22U - обеспечивает компактное размещение модулей 19" и коммутационного оборудования в одном корпусе.
• Габариты 600x600x1082 мм - определяют объем внутреннего пространства для монтажа и прокладки кабелей.
• Глубина 600 мм - позволяет размещать оборудование стандартной глубины и регулировать установку монтажных профилей.
• Передняя дверь из закаленного стекла - обеспечивает визуальный контроль за оборудованием без открытия дверцы.
• Материал: холоднокатаная сталь - формирует несущую конструкцию шкафа и обеспечивает жесткость каркаса.
• Степень защиты IP20 - подходит для эксплуатации внутри помещений и защиты от случайного контакта с элементами внутри шкафа.
• Вес 36 кг - важен для оценки способа и условий настенного крепления шкафа.
• Максимальная нагрузка 67 кг - определяет допустимую массу устанавливаемого оборудования и аксессуаров.
• Щеточный ввод и кабельные вводы сверху и снизу - обеспечивают аккуратную и защищённую организацию кабельного ввода в шкаф.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования высотой 22U и предполагает использование стандартных монтажных профилей с юнитовой разметкой. Наличие регулируемых монтажных направляющих позволяет адаптировать внутреннее пространство под разную глубину устройств.

Монтаж и установка шкафа

Конструкция предусматривает настенный монтаж с применением панели для крепления к стене и анкерных болтов в комплекте, что облегчает установку. Вес 36 кг и масса устанавливаемого оборудования учитываются при выборе креплений и подготовке места установки.

Габариты и полезная глубина

Внешние габариты 600x600x1082 мм и полезная глубина 600 мм задают параметры для размещения оборудования и обеспечения пространства для кабельных трасс. Эти размеры помогают планировать расположение активных и пассивных модулей внутри шкафа.

Вентиляция и охлаждение

Шкаф оснащён продуманной пассивной вентиляцией за счёт перфорации в корпусе и дверце, что способствует естественному отводу тепла от оборудования. Конструктивно предусмотрена возможность установки активной вентиляции для повышения эффективности охлаждения.

Доступ к оборудованию

Съёмные боковые панели и перенавесные двери обеспечивают удобный доступ к оборудованию при монтаже и обслуживании. Юнитовая разметка на монтажных профилях облегчает точную установку оборудования по высоте.

Кабельная организация

Наличие щеточного ввода и кабельных вводов сверху и снизу позволяет аккуратно проложить кабели и минимизировать проникновение пыли внутрь шкафа. Такие решения упрощают разводку и обслуживание коммутаций.

Корпус и защита

Несущая конструкция выполнена в виде сварной рамы из холоднокатаной стали с порошковым покрытием цвет RAL9004, что обеспечивает механическую прочность корпуса. Класс защиты IP20 делает шкаф пригодным для использования в помещениях с нормальными условиями эксплуатации.

Комплектация

• 2 пары 19" монтажных профилей
• Крепежный комплект 20 шт. (винт М6х15 + квадратная гайка)
• Анкерные болты с гайкой 4 шт.

Гарантия 1 год
