Cabeus SH-05F-9U60/35 (7117c) Настенный 9U телекоммуникационный шкаф 19"

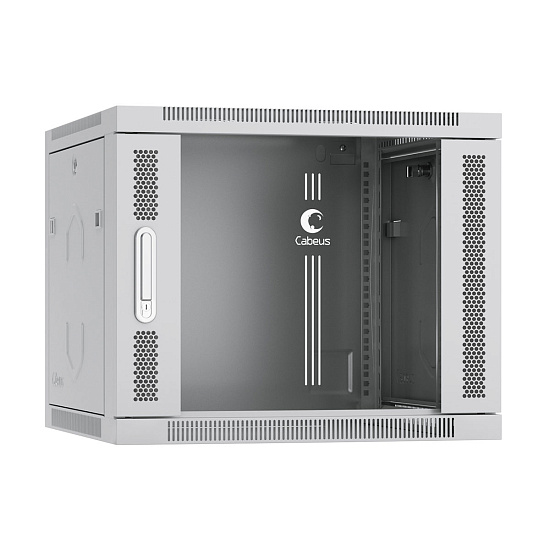

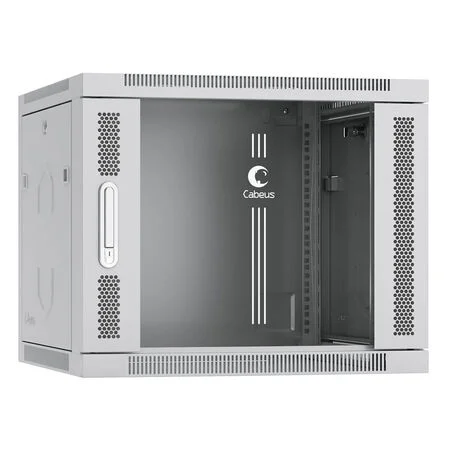

Настенный телекоммуникационный шкаф Cabeus SH-05F-9U60/35 19" 9U с передней стеклянной дверцей и габаритами 600×350×501 мм предназначен для размещения коммутационного и сетевого оборудования в помещениях. В шкафе подтверждены полезная глубина 290 мм, максимальная нагрузка 60 кг, корпус из холоднокатаной стали и класс защиты IP20.

Особенности шкафа Cabeus SH-05F-9U60/35

• Настенный 19" шкаф - обеспечивает компактное размещение коммутационного оборудования на стене и экономит площадь помещения.
• Высота 9U - подходит для установки небольших коммутационных панелей и сетевого оборудования с юнитовой разметкой.
• Полезная глубина 290 мм - позволяет корректно размещать кабельные соединения и приборы с ограниченной глубиной.
• Максимальная нагрузка 60 кг - учитывается при выборе и планировании веса устанавливаемого оборудования.
• Материал корпуса: холоднокатаная сталь - обеспечивает несущую прочность рамы и монтажных элементов.
• Передняя дверь из закаленного стекла - обеспечивает визуальный контроль состояния портов и индикаторов без открытия дверцы.
• Щеточный ввод и кабельные вводы сверху и снизу - упрощают прокладку кабелей и сохранение упорядоченности проводки.
• Пассивная вентиляция и возможность установки вентиляторов - обеспечивает отвод тепла как естественным путем, так и при использовании активного охлаждения.
• Съемные боковые панели и юнитовая разметка профильных направляющих - упрощают монтаж, обслуживание и перенавешивание дверей.

Размещение оборудования

Шкаф рассчитан на монтаж сетевого и коммутационного оборудования формата 19" в ограниченном по глубине пространстве. Высота 9U и юнитовая разметка монтажных профилей позволяют точно позиционировать устройства и распределять нагрузку по стойкам.

Монтаж и установка шкафа

В конструкции предусмотрена панель для настенного крепления и съемная задняя панель для закрепления на стене, что облегчает процесс установки. Анкерные болты и комплект крепежа в поставке упрощают фиксацию корпуса и монтажных профилей.

Габариты и полезная глубина

Габариты шкафа 600×350×501 мм и полезная глубина 290 мм определяют совместимость с компактными коммутационными платами и оборудованием. При планировании размещения учитывайте доступ для прокладки кабелей и вентиляции внутренних устройств.

Нагрузка и конструкция

Несущая конструкция представляет собой сварную раму из холоднокатаной стали с указанием толщин основных элементов, что обеспечивает требуемую прочность для указанной нагрузки. Максимальная статическая нагрузка 60 кг используется при подборе числа и веса устанавливаемых приборов.

Кабельная организация

Щеточный ввод и кабельные вводы сверху и снизу позволяют организовать вход и вывод кабелей без нарушения герметичности и упорядочить трассы. Наличие юнитовой разметки на монтажных профилях облегчает фиксацию элементов кабельной инфраструктуры и панелей.

Вентиляция и охлаждение

Шкаф оснащен перфорацией для пассивной вентиляции и конструктивно предусмотрена возможность установки активных вентиляторов в крыше. Такая схема обеспечивает гибкость в организации охлаждения в зависимости от тепловыделения установленного оборудования.

Комплектация

• 2 пары 19" монтажных профилей
• Крепежный комплект 20 шт. (винт М6х15 + квадратная гайка)
• Анкерные болты с гайкой 4 шт.

Гарантия 1 год
