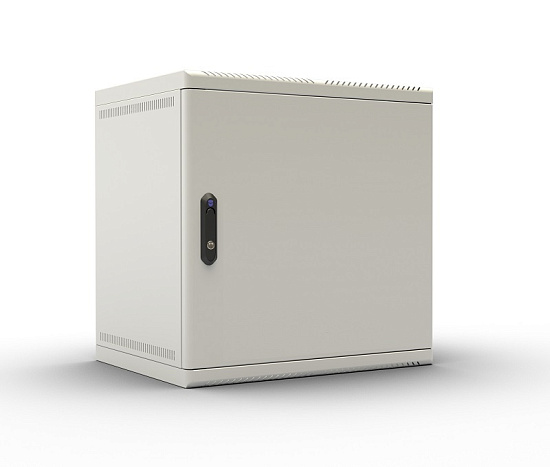

ЦМО ШРН-6.480.1 Настенный 6U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-6.480.1 6U (600 × 480) с металлической дверью и цельнометаллической сварной конструкцией предназначен для размещения активного и пассивного 19" оборудования в шкафовых коммутационных узлах. Подтвержденные параметры включают полезную глубину 425 мм, распределённую нагрузку 200 кг и юнитовую перфорацию для крепления оборудования.

Особенности шкафа ЦМО ШРН-6.480.1

• Тип шкафа: настенный 19" - обеспечивает монтаж оборудования в местах с ограниченным пространством и удобный доступ в помещениях коммуникаций.
• Монтажная ёмкость 6U - позволяет разместить стандартные 19" модули и коммутаторы в компактном корпусе.
• Габариты 600 × 480 мм - упрощают планирование установки и интеграцию в существующие кабельные трассы и стойки.
• Полезная глубина 425 мм - даёт возможность установки оборудования с учетом кабельных подключений на задней панели.
• Распределённая нагрузка 200 кг - позволяет учитывать массу устанавливаемых блоков и аксессуаров при проектировании узла.
• Металлическая дверь и цельнометаллическая сварная конструкция - повышают жёсткость корпуса и защищают оборудование от механических воздействий.
• Угол открытия дверей 180° и возможность переноса дверей - обеспечивают удобный доступ при монтаже и техобслуживании в ограниченном пространстве.
• Места для вентиляторных модулей и щёточных вводов - предусмотрены для организации вентиляции и аккуратного ввода кабелей.
• Система заземления и регулируемые вертикальные направляющие - упрощают монтаж, повышают безопасность и гибкость крепления оборудования.

Размещение оборудования

Шкаф рассчитан на стандартное 19" оборудование высотой до 6U, что позволяет размещать коммутаторы, станции и патч-панели в компактном объёме. Юнитовая перфорация задней части корпуса и возможность установки второй пары направляющих обеспечивают варианты крепления с четырьмя точками фиксации для устойчивой установки модулей.

Монтаж и установка шкафа

Настенный шкаф устанавливается на стену через отверстия в задней стенке и поставляется в собранном виде, что сокращает время ввода в эксплуатацию. Регулируемые по глубине вертикальные направляющие и возможность переноса двери на другую сторону дают гибкость при монтаже в различных условиях.

Габариты и полезная глубина

Габариты корпуса 599 × 490 × 346 мм и полезная глубина 425 мм позволяют учитывать длину подключаемых кабелей и глубину устанавливаемого оборудования при проектировании коммутационных панелей. Компактные размеры облегчают размещение шкафа в серверных комнатах и на площадках связи с ограниченным пространством.

Доступ к оборудованию

ШРН-6.480.1 обеспечивает доступ к оборудованию с двух сторон и угол открытия двери 180°, что упрощает монтаж и обслуживание комплектующих. Усиленный точечный замок с поворотной ручкой фиксирует дверь в закрытом положении и облегчает операционные работы с оборудованием.

Кабельная организация и вентиляция

В крыше и основании предусмотрены места для установки вентиляторных модулей R-FAN и щёточных вводов КВ-Щ, что позволяет организовать аккуратный ввод кабелей и поддерживать циркуляцию воздуха. Наличие соответствующих мест упрощает интеграцию модулей охлаждения и кабельных вводов в единую систему.

Защита узла связи

Цельнометаллическая сварная конструкция и металлическая дверь повышают механическую прочность и защиту оборудования в составе коммутационного узла. Система заземления входит в базовую комплектацию, что обеспечивает соответствие требованиям безопасной эксплуатации.

Гарантия 1 год
