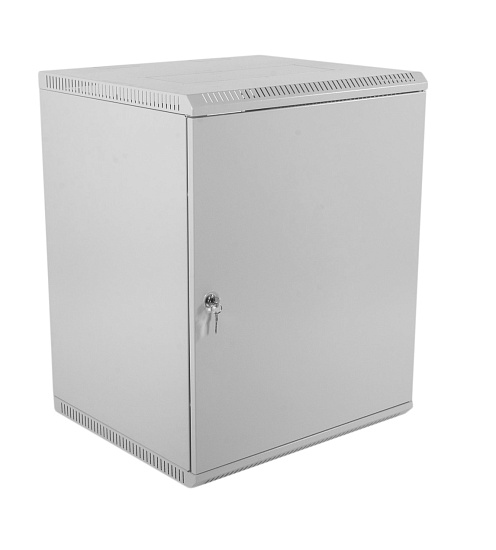

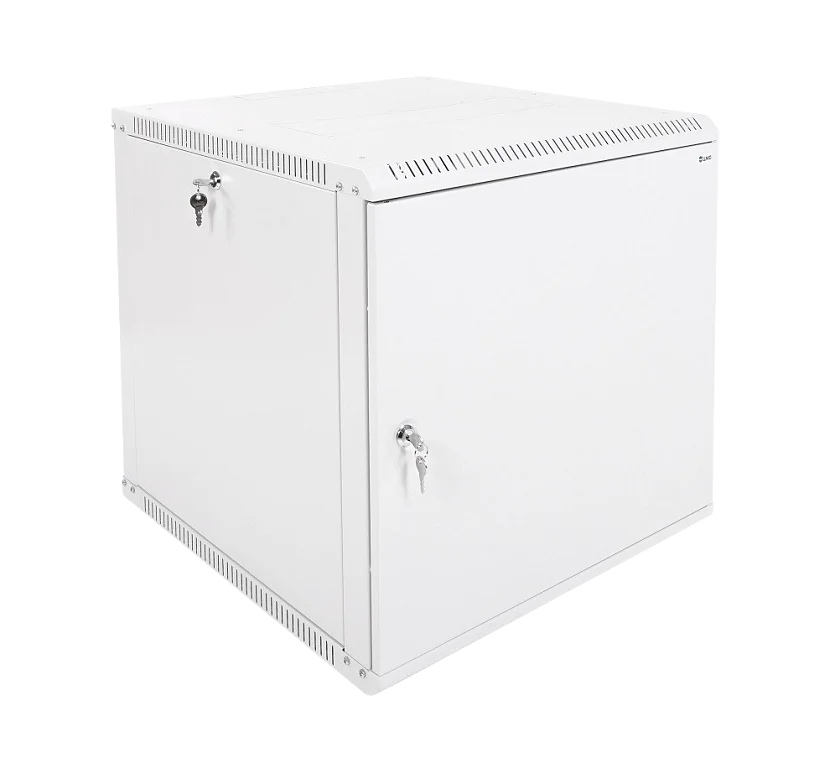

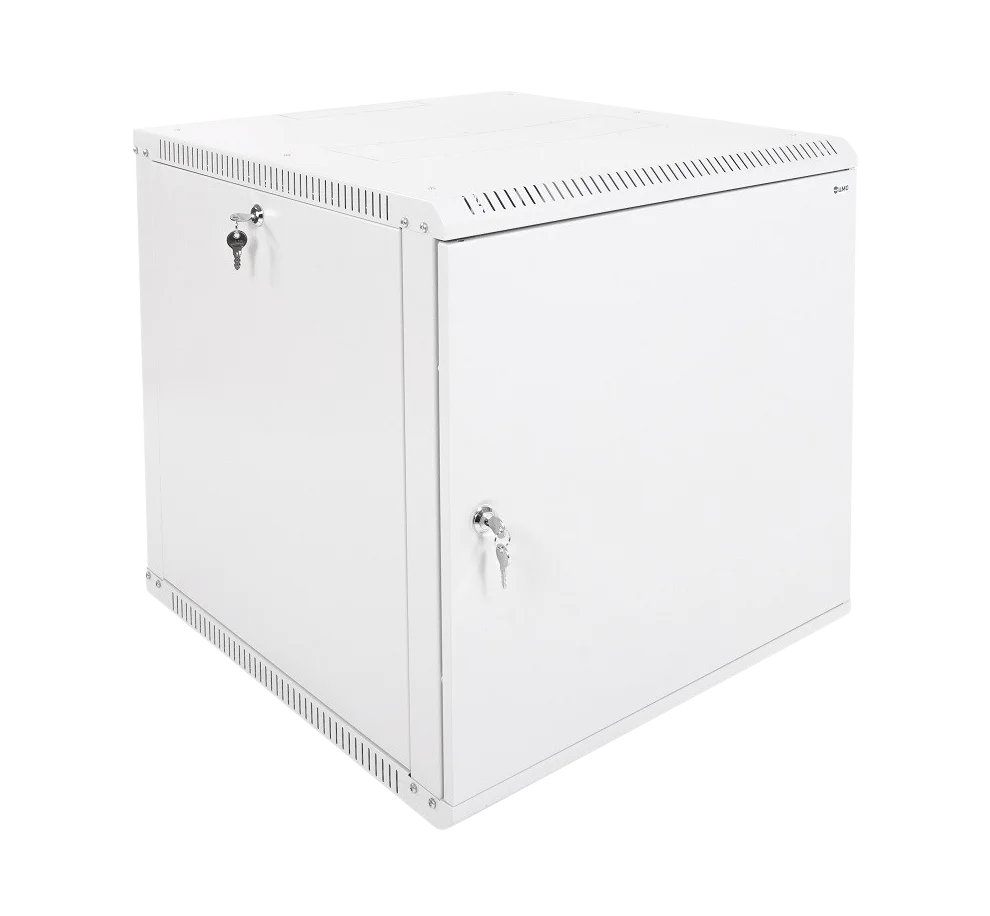

ЦМО ШРН-Э-12.650.1 Настенный 12U телекоммуникационный шкаф 19"

Настенный разборный телекоммуникационный шкаф ШРН-Э-12.650.1 серии ЭКОНОМ 19" 12U (600 × 650) с металлической дверью предназначен для размещения активного и пассивного сетевого оборудования в распределительных узлах и небольших серверных. В конструкции подтверждены монтажные 19" направляющие, полезная глубина 600 мм и отверстия для кабельных вводов 55 × 210 мм для щёточных вводов.

Особенности шкафа ЦМО ШРН-Э-12.650.1

• Монтажная ёмкость 12U - позволяет установить стандартное 19" оборудование в компактном настенном корпусе.
• Полезная глубина 600 мм - обеспечивает размещение приборов и аксессуаров с учётом кабельной разводки.
• Металлическая передняя дверь - повышает механическую защиту и упрощает эксплуатацию в распределительном узле.
• Разборная конструкция - облегчает транспортировку, сборку на месте и доступ при монтаже оборудования.
• Съёмные боковые панели с точечными замками - обеспечивают удобный доступ к внутренним компонентам для обслуживания.
• Два кабельных ввода 55 × 210 мм - упрощают организацию вводов и установку щёточных вводов для аккуратной развязки кабелей.
• Вертикальные направляющие регулируются по глубине - позволяют адаптировать положение оборудования и учитывать используемые аксессуары.

Размещение оборудования

Шкаф рассчитан на монтаж стандартного 19" оборудования в 12U, что подходит для коммутационных панелей, небольших коммутаторов и других монтажных модулей. Наличие регулируемых вертикальных направляющих позволяет выровнять установку и разместить дополнительные юнитовые направляющие при необходимости.

Монтаж и установка шкафа

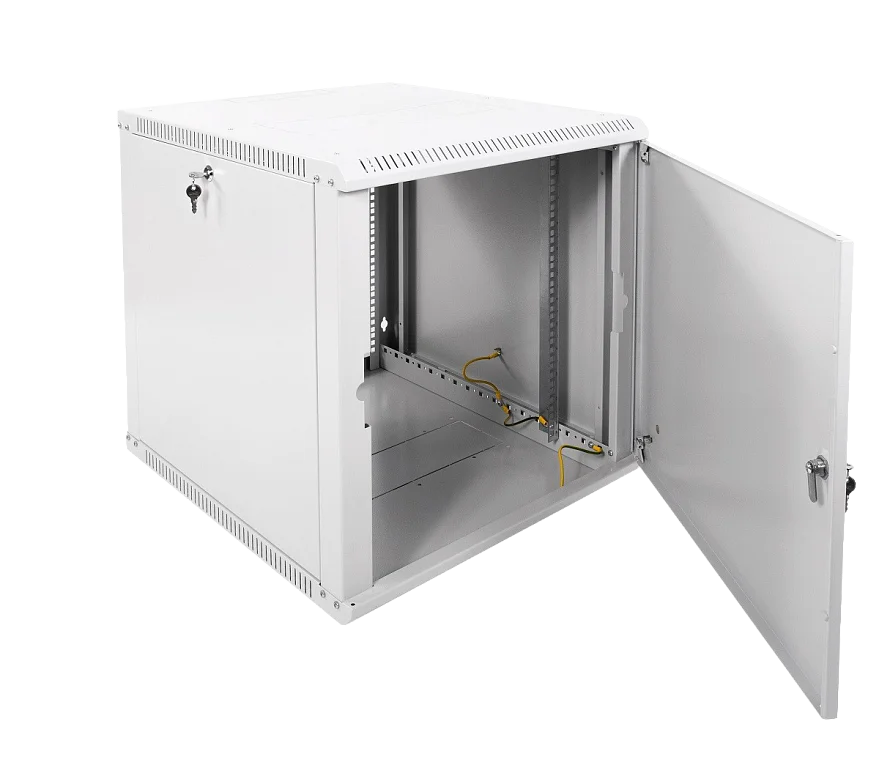

Разборная конструкция состоит из крыши, дна, передних направляющих, двери и съёмных боковых стенок, что ускоряет сборку и снижает логистические затраты при доставке. Угол открытия двери 180° обеспечивает удобный доступ при установке и обслуживании оборудования.

Кабельная организация и вводы

В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм, рассчитанные на установку щёточных вводов, что обеспечивает упорядоченное прохождение кабелей и защиту точки ввода. Комплектация позволяет использовать стандартные кабельные организаторы и щёточные вводы для аккуратной разводки.

Вентиляция и дополнительные модули

Шкаф допускает установку вентиляторных модулей R-FAN в основание или крышу, что позволяет организовать принудительное охлаждение при повышенных тепловых нагрузках. Возможность добавления модулей даёт гибкость при адаптации к требованиям конкретных систем.

Защита и конструкция корпуса

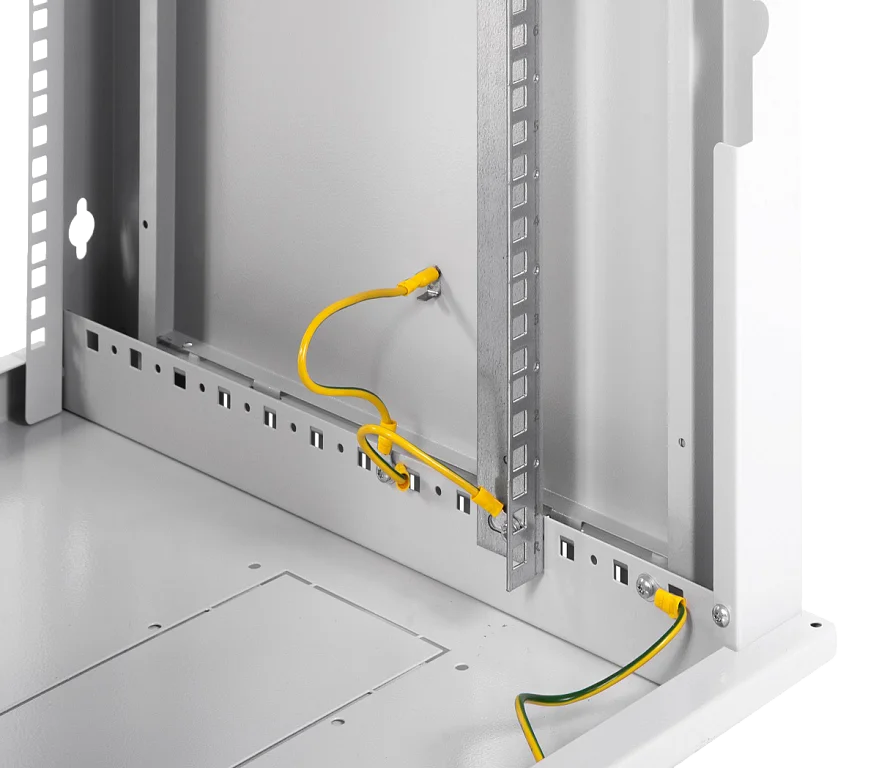

Корпус выполнен в сером цвете RAL 7035 и соответствует стандарту IEC 60 297 по монтажной системе 482,6 мм (19" по МЭК 297), что обеспечивает совместимость с индустриальными монтажными решениями. Наличие системы заземления и точечных замков на боковых панелях повышает уровень защиты и безопасность обслуживания.

Комплектация

• Крыша
• Дно
• Две передние направляющие
• Дверь (металлическая)
• Две съёмные боковые стенки с точечными замками
• Система заземления

Гарантия 1 год
