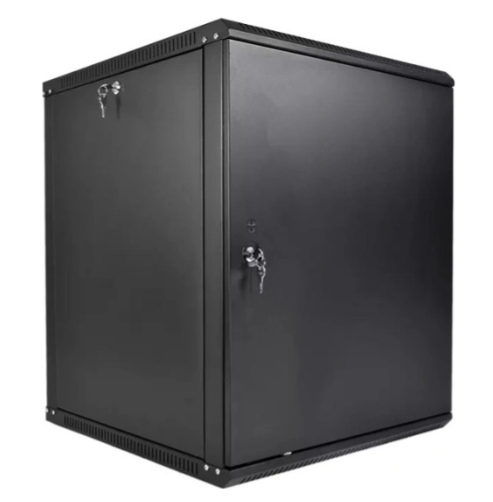

ЦМО ШРН-Э-12.650.1-9005 Настенный 12U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-Э-12.650.1-9005 19" 12U с полезной глубиной 600 мм и металлической дверью предназначен для размещения активного и пассивного сетевого оборудования в телеком-узлах. Шкаф имеет разборную конструкцию и соответствует стандарту IEC 60 297 для установки 19" оборудования.

Особенности шкафа ЦМО ШРН-Э-12.650.1-9005

• Монтажная ёмкость 12U - позволяет размещать стандартное 19" оборудование в пределах указанной высоты для коммутационных и сетевых модулей.
• Габариты 600 × 650 мм - обеспечивают компактную организацию оборудования и экономию пространства при настенном монтаже.
• Полезная глубина 600 мм - подходит для установки коммутационного оборудования с учетом управления кабельными трассами.
• Разборная конструкция - упрощает транспортировку, сборку на месте и замену отдельных элементов при обслуживании.
• Металлическая передняя дверь - обеспечивает механическую защиту монтажной зоны и возможность выбора варианта двери при комплектации.
• Регулируемые вертикальные направляющие 19" - позволяют адаптировать глубину монтажных профилей под конкретное оборудование.
• Кабельные вводы 55 × 210 мм в крыше и дне - предназначены для установки щёточных вводов и аккуратной организации вводов кабелей.
• Возможность установки вентиляторных модулей R-FAN - обеспечивает опции для организации активного охлаждения оборудования в шкафу.
• Распределённая статическая нагрузка 65-85 кг - учитывается при подборе комплектации и размещении тяжёлых узлов внутри шкафа.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования в пределах 12U монтажной ёмкости, что делает его пригодным для коммутационных панелей, маршрутизаторов и небольших серверов. Регулируемые вертикальные направляющие позволяют адаптировать положение крепления для обеспечения корректного расположения и удобного подключения устройств.

Монтаж и установка шкафа

Разборная конструкция шкафа включает крышу, дно, передние направляющие и съёмные боковые стенки, что облегчает транспортировку и сборку на объекте. Возможность установки двери с правой или левой стороны и угол открытия 180° упрощают доступ при настенном монтаже и обслуживании оборудования.

Габариты и полезная глубина

Внешние размеры 600 × 650 мм и полезная глубина 600 мм обеспечивают компактное размещение оборудования и достаточный запас для прокладки кабелей. Такие габариты позволяют устанавливать дополнительные юнитовые направляющие и элементы коммутации без существенного увеличения наружного объёма.

Кабельная организация

В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм для установки щёточных вводов, что обеспечивает аккуратный ввод кабелей и уменьшение риска повреждений при эксплуатации. Наличие возможности установки горизонтальных органайзеров и фальшпанелей поддерживает порядок в кабельных трассах и упрощает обслуживание.

Доступ к оборудованию и обслуживание

Съёмные боковые стенки с точечными замками и доступная передняя дверь облегчают доступ к монтажной области для обслуживания и замены оборудования. Масса шкафа 23,22 кг и конструктивные решения позволяют выполнять работы по монтажу и сервису с минимальными трудозатратами.

Корпус и эксплуатационные условия

Шкаф выполнен в чёрном цвете RAL 9005 и соответствует климатическому исполнению О4.2 по ГОСТ 15150, с диапазоном рабочих температур от 1 до 45 °C и относительной влажностью не более 80 % при 20 °C. Соответствие стандартам IEC 60 297 и ГОСТ обеспечивает совместимость с монтажными системами 482,6 мм (19").

Гарантия 1 год
