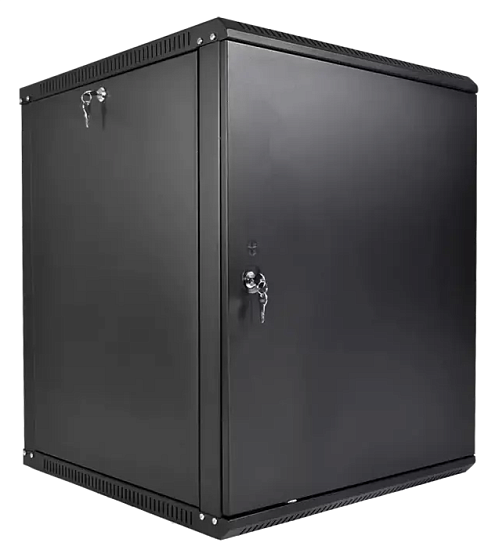

ЦМО ШРН-Э-15.650.1-9005 Настенный 15U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ШРН-Э-15.650.1-9005 фирмы ЦМО имеет монтажную ёмкость 15U, габариты 600 × 650 мм и полезную глубину 600 мм; предназначен для размещения активного и пассивного 19" оборудования в телекоммуникационных узлах.

Особенности шкафа ЦМО ШРН-Э-15.650.1-9005

• Монтажная ёмкость 15U - обеспечивает размещение стандартизированного 19" оборудования.
• Габариты 600 × 650 мм - позволяют подобрать шкаф в соответствии с ограничениями по месту установки.
• Полезная глубина 600 мм - обеспечивает возможность установки оборудования с учётом кабельного пространства.
• Распределённая статическая нагрузка 65 кг - учитывается при планировании совокупного веса установленного оборудования.
• Разборная конструкция - упрощает транспортировку, подъём и монтаж на месте установки.
• Передняя металлическая дверь - обеспечивает защиту лицевой части размещаемого оборудования и механическую прочность.
• Два кабельных ввода 55 × 210 мм в крыше и дне - предназначены для установки щёточных вводов и аккуратной организации вводов кабелей.
• Возможность установки вентиляторных модулей R-FAN - даёт опцию активного охлаждения при необходимости.
• Наличие системы заземления - обеспечивает безопасное электрическое соединение корпуса с землёй.

Размещение оборудования

Шкаф рассчитан на стандартное 19" оборудование с монтажной ёмкостью 15U, что позволяет размещать коммутаторы, маршрутизаторы и патч-панели в едином корпусе. При планировании монтажа важно учитывать распределённую статическую нагрузку 65 кг и оставлять место для кабельных вводов и вентиляции.

Монтаж и установка шкафа

Разборная конструкция шкафа включает крышу, дно, передние направляющие и съёмные боковые стенки, что облегчает транспортировку и монтаж в ограниченных пространствах. Вертикальные направляющие регулируются по глубине, что упрощает подгонку под конкретные модули и полки.

Кабельная организация и вводы

В крыше и дне предусмотрены по два кабельных ввода размером 55 × 210 мм, рассчитанные на установку щёточных вводов КВ-Щ-55.210A для аккуратной прокладки проводов. Это упрощает ввод магистральных и коммутационных кабелей и снижает нагрузку на разъёмы оборудования.

Вентиляция и охлаждение

Шкаф допускает установку вентиляторных модулей типа R-FAN в основании или крыше, что позволяет организовать принудительное охлаждение при повышенной тепловой нагрузке. Наличие возможности установки вентиляторов помогает поддерживать температуру оборудования в допустимых пределах.

Доступ к оборудованию и обслуживание

Передняя металлическая дверь и съёмные боковые панели с точечными замками обеспечивают быстрый доступ к монтажным профилям и коммутационным узлам. Угол открытия дверей 180° упрощает фронтальное обслуживание и замену модулей.

Корпус и защита

Корпус выполнен в разборной конструкции с системой заземления и металлической дверью, что повышает механическую прочность и электробезопасность узла связи. Цвет корпуса чёрный RAL 9005 обеспечивает единообразный внешний вид при установке нескольких шкафов.

Комплектация

• Крыша
• Дно
• Две передние направляющие
• Дверь металлическая
• Две съёмные боковые стенки с точечными замками
• Система заземления

Гарантия 1 год
