ЦМО ШРН-Э-15.650-9005 Настенный 15U телекоммуникационный шкаф 19"

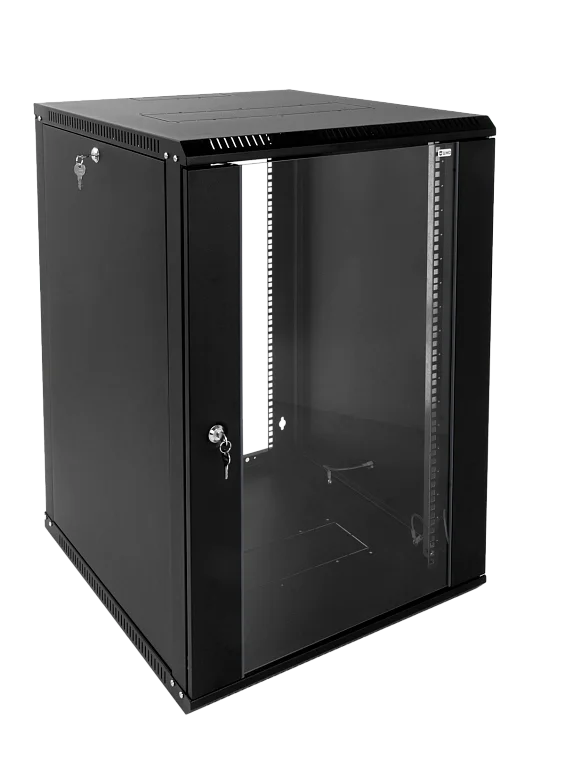

Настенный телекоммуникационный шкаф ШРН-Э-15.650-9005 имеет монтажную ёмкость 15U, габариты 600 × 650 мм и предназначен для размещения активного и пассивного 19" оборудования в телекоммуникационных узлах. В конструкции подтверждены стеклянная передняя дверь, разборная сборка и возможность установки кабельных вводов и вентиляторных модулей.

Особенности шкафа ЦМО ШРН-Э-15.650-9005

• Монтажная ёмкость 15U - позволяет устанавливать стандартное 19" оборудование и коммутационные панели необходимой высоты.
• Габариты 600 × 650 мм - подходят для компактного размещения в помещениях с ограниченным пространством.
• Полезная глубина 600 мм - обеспечивает пространство для размещения оборудования и кабельных подключений.

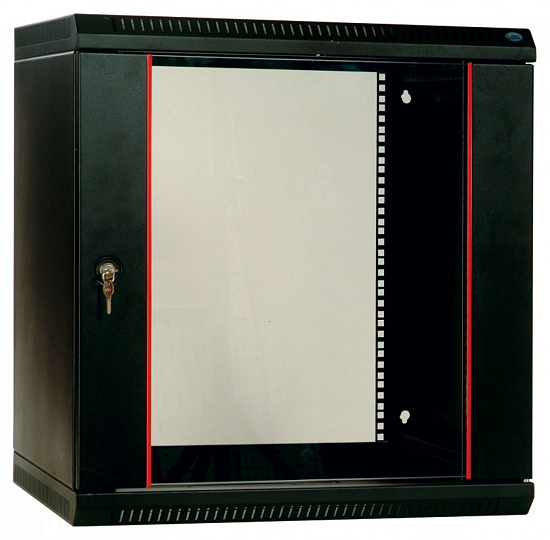

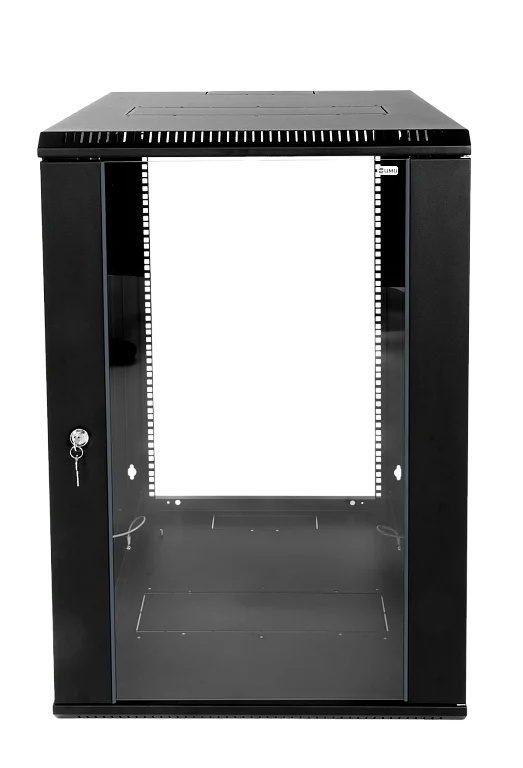

• Передняя дверь стеклянная - обеспечивает визуальный контроль состояния оборудования без открытия шкафа.
• Разборная конструкция - упрощает транспортировку, хранение и сборку на месте установки.
• Распределённая статическая нагрузка 65 кг - указывает на допустимую массу устанавливаемого оборудования при данной конфигурации.
• Масса шкафа 26,6 кг - влияет на выбор крепёжных элементов при настенном монтаже.
• Цвет чёрный RAL 9005 - обеспечивает единообразный внешний вид телекоммуникационного узла.

Размещение оборудования

Шкаф предназначен для размещения активного и пассивного телекоммуникационного оборудования стандарта 19" в пределах 15U монтажной ёмкости. Наличие регулируемых вертикальных направляющих упрощает позиционирование устройств различной глубины и размеров, а полезная глубина 600 мм обеспечивает пространство для прокладки кабелей и установки коммутационного оборудования.

Монтаж и установка шкафа

Разборная конструкция состоит из крыши, дна, передних направляющих и съёмных боковых стенок, что облегчает монтаж на стене и сборку на месте. Масса шкафа 26,6 кг и распределённая нагрузка 65 кг учитываются при выборе крепёжных элементов и проверки несущей способности стены.

Габариты и полезная глубина

Габариты 600 × 650 мм и полезная глубина 600 мм определяют совместимость с оборудованием и аксессуарами указанной серии. Эти параметры позволяют планировать размещение полок, панелей и кабельных вводов внутри шкафа.

Доступ к оборудованию

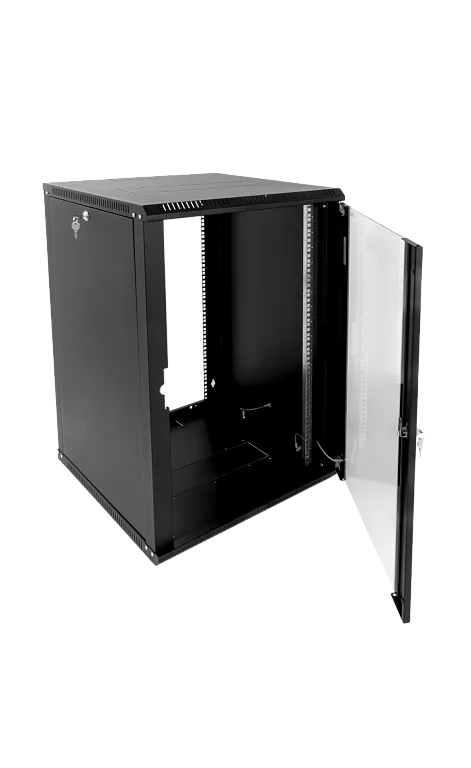

Стеклянная передняя дверь обеспечивает визуальный контроль без необходимости постоянного открытия шкафа, а угол открытия 180° упрощает доступ для монтажа и обслуживания. Съёмные боковые стенки дают расширенные возможности доступа к задней и боковым сторонам установленного оборудования.

Кабельная организация и вводы

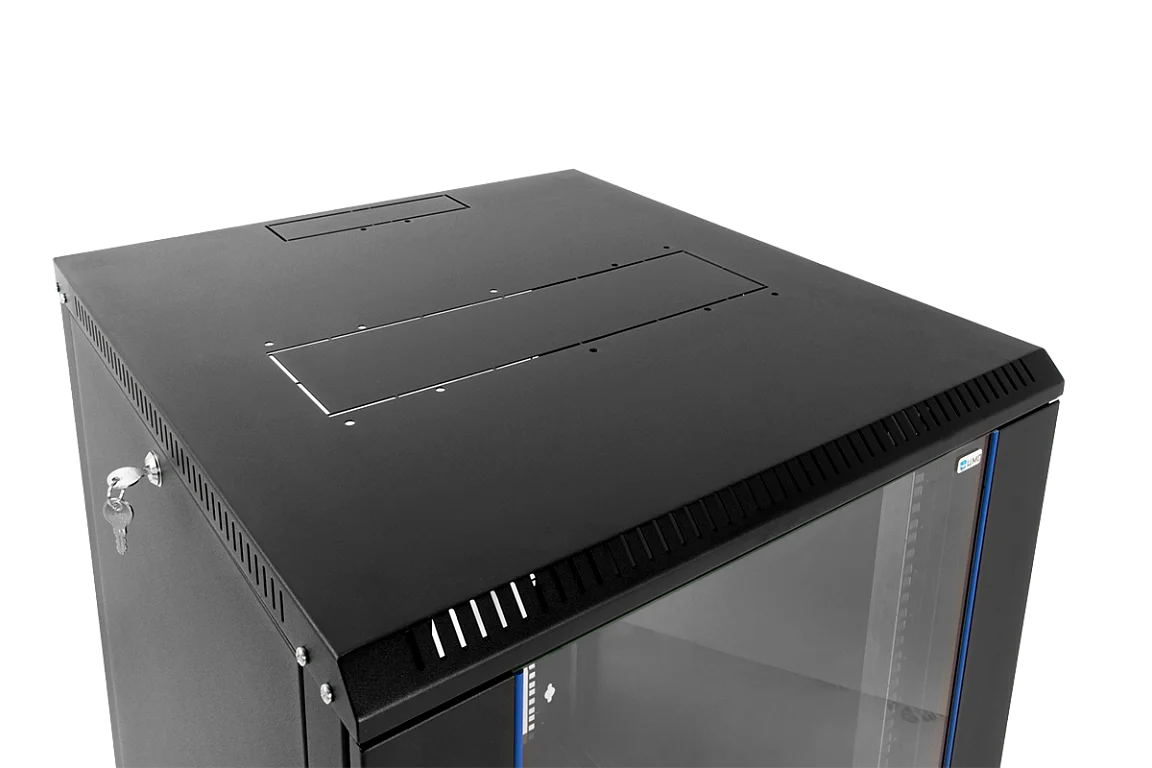

В крыше и дне предусмотрены кабельные вводы размером 55 × 210 мм для установки щёточных вводов, что облегчает упорядочивание и защиту кабельных магистралей. Наличие подобных вводов позволяет организовать аккуратную разводку кабелей и уменьшить нагрузку на соединения.

Вентиляция и охлаждение

Есть возможность установки вентиляторных модулей R-FAN в основание или крышу шкафа для активного охлаждения внутреннего объёма. Это позволяет поддерживать рабочие температуры оборудования при повышенной тепловыделяющей нагрузке.

Защита узла связи

Цельная конструкция с передней стеклянной дверью и точечными замками на боковых стенках обеспечивает физическую защиту оборудования и ограничивает доступ посторонним. Наличие системы заземления повышает электрическую безопасность при эксплуатации в телекоммуникационных узлах.

Гарантия 1 год
