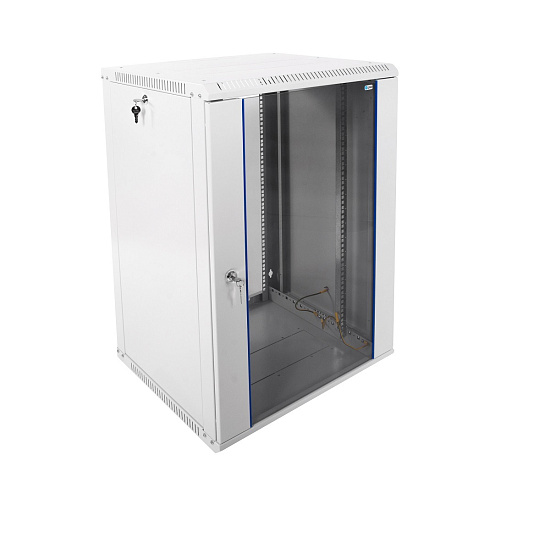

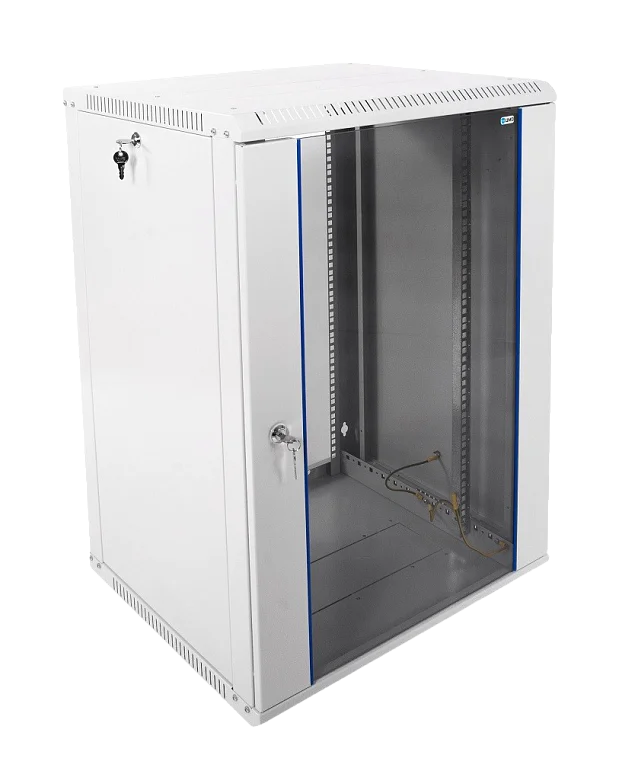

ЦМО ШРН-Э-18.500 Настенный 18U телекоммуникационный шкаф 19"

Настенный разборный телекоммуникационный шкаф ЦМО ШРН-Э-18.500 19" высотой 18U предназначен для размещения активного и пассивного сетевого оборудования. Подтвержденные параметры включают габариты 600 × 520 мм, полезную глубину 470 мм и распределённую нагрузку 75 кг для проектирования стойки и размещения аппаратуры.

Особенности шкафа ЦМО ШРН-Э-18.500

• Высота монтажа 18U - обеспечивает стандартную монтажную ёмкость для 19" оборудования и совместимость с юнитовыми аксессуарами.
• Габариты 600 × 520 мм - позволяют оценить занимаемое пространство при установке и планировании размещения шкафа в помещении.
• Полезная глубина 470 мм - обеспечивает пространство для размещения коммутационного оборудования и прокладки кабелей за монтажными направляющими.
• Распределённая нагрузка 75 кг - служит для расчёта суммарной массы устанавливаемого оборудования и крепления направляющих.

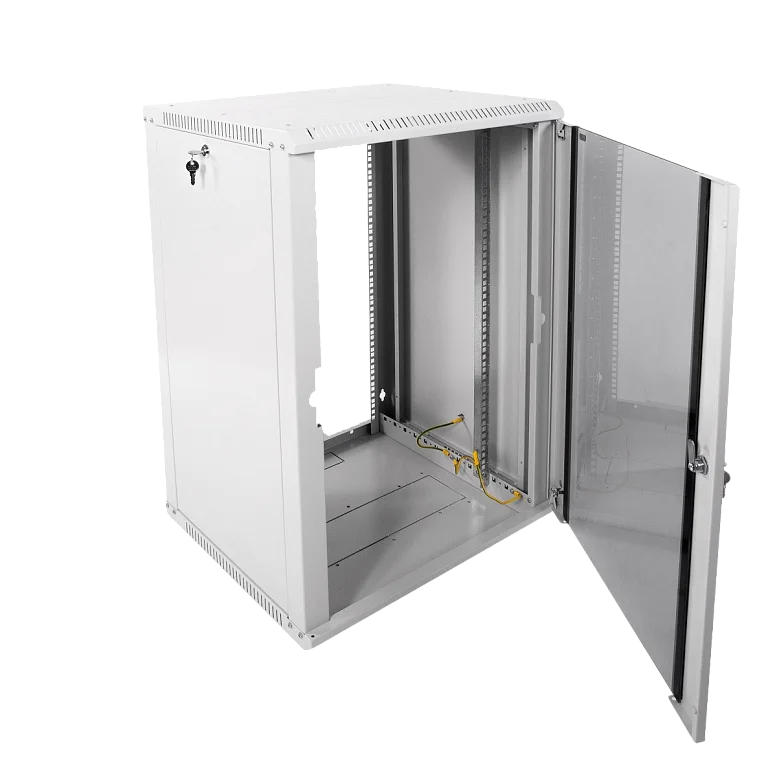

• Передняя дверь стеклянная - обеспечивает визуальный контроль состояния оборудования без открытия дверцы и упрощает мониторинг.
• Разборная конструкция - упрощает транспортировку и монтаж в ограниченном пространстве за счёт отдельных крышки, дна и боковых панелей.
• Кабельные вводы 55 × 210 мм в крыше и дне - предназначены для установки щёточных вводов и аккуратной организации внешних кабелей.
• Вертикальные направляющие регулируются по глубине - позволяют адаптировать положение монтажных профилей под различное оборудование и аксессуары.

Размещение оборудования

Шкаф рассчитан на размещение 19" активного и пассивного оборудования с монтажной ёмкостью 18U. При планировании установки следует учитывать полезную глубину 470 мм и распределённую нагрузку 75 кг для равномерного распределения массы по направляющим.

Монтаж и установка шкафа

Конструкция разборная позволяет собрать шкаф на месте установки и облегчает транспортировку в ограниченных проёмных пространствах. Шкаф соответствует стандарту IEC 60 297 и системе 482,6 мм по ГОСТ 28601.1, что обеспечивает совместимость с 19" монтажными элементами.

Габариты и полезная глубина

Номинальные габариты корпуса 600 × 520 мм и высота 878 мм дают представление о занимаемой площади при размещении в стойках или на стене. Полезная глубина 470 мм важна для выбора полок, коммутационных панелей и прокладки кабелей за оборудованием.

Кабельная организация

В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм для установки щёточных вводов, что позволяет аккуратно вывести внешние кабели. Наличие места под щёточные вводы упрощает защиту кабелей и снижает риск повреждений при эксплуатации.

Вентиляция и дополнительные опции

Возможно установление вентиляторных модулей типа R-FAN в основание или крышу шкафа для организации принудительного охлаждения. Поддержка установки задней стенки и дополнительных юнитовых направляющих даёт гибкость в конфигурации шкафа под конкретные задачи.

Комплектация

• крыша
• дно
• две передние направляющие
• дверь
• две съёмные боковые стенки с точечными замками

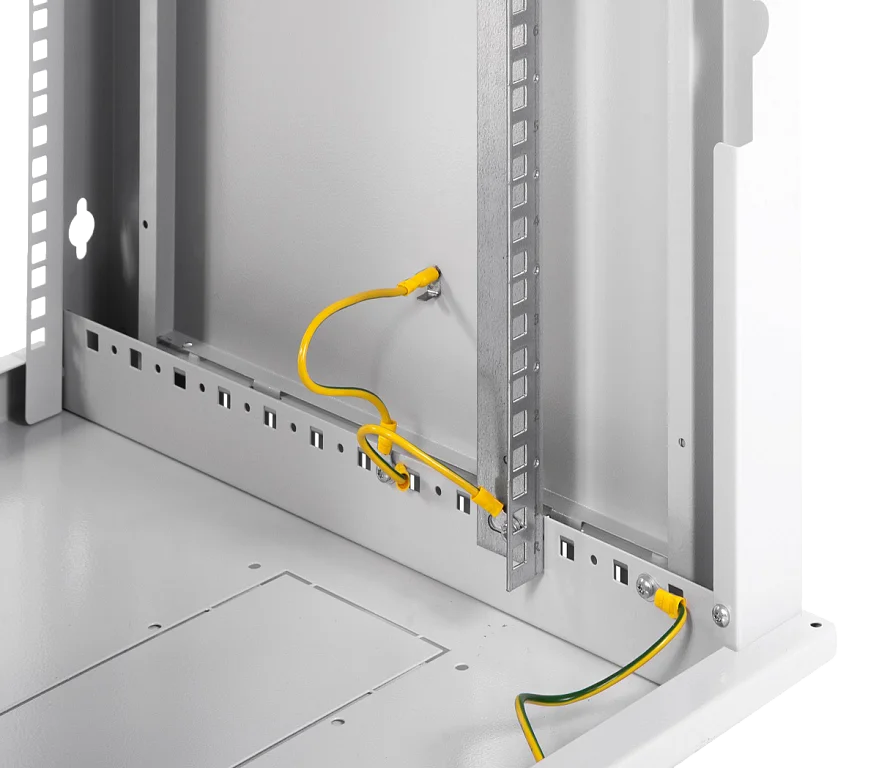

• система заземления

Гарантия 1 год
