ЦМО ШРН-М-15.500.1 Настенный 15U телекоммуникационный шкаф 19"

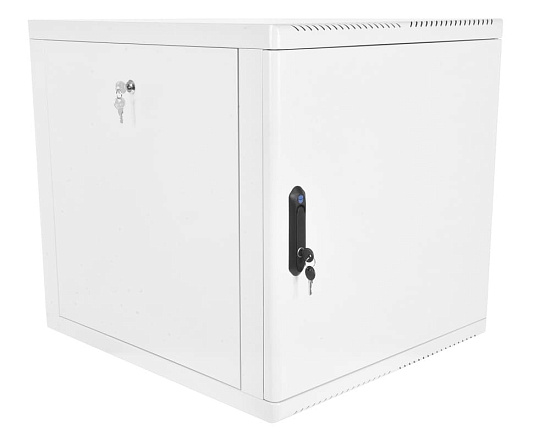

Настенный телекоммуникационный шкаф ЦМО ШРН-М-15.500.1 19" 15U с разборной рамной конструкцией, съемными стенками и металлической дверью предназначен для размещения активного и пассивного сетевого оборудования.

Особенности шкафа ЦМО ШРН-М-15.500.1

• Монтажная ёмкость 15U - позволяет установить стандартное 19" оборудование в рамках высоты 15U.
• Габариты 600 × 530 мм - компактный внешний размер для размещения в ограниченном пространстве.
• Полезная глубина 456 мм - обеспечивает пространство для монтажа оборудования и прокладки кабелей.
• Разборная рамная конструкция со съемными стенками - упрощает доставку, монтаж и доступ при обслуживании.
• Передняя дверь металлическая - обеспечивает физическую защиту установленного оборудования.
• Распределённая нагрузка 170 кг - определяет допустимую массу оборудования для планирования установки.
• Вертикальные направляющие регулируются по глубине - позволяют адаптировать внутреннее пространство под оборудование с разной глубиной монтажа.

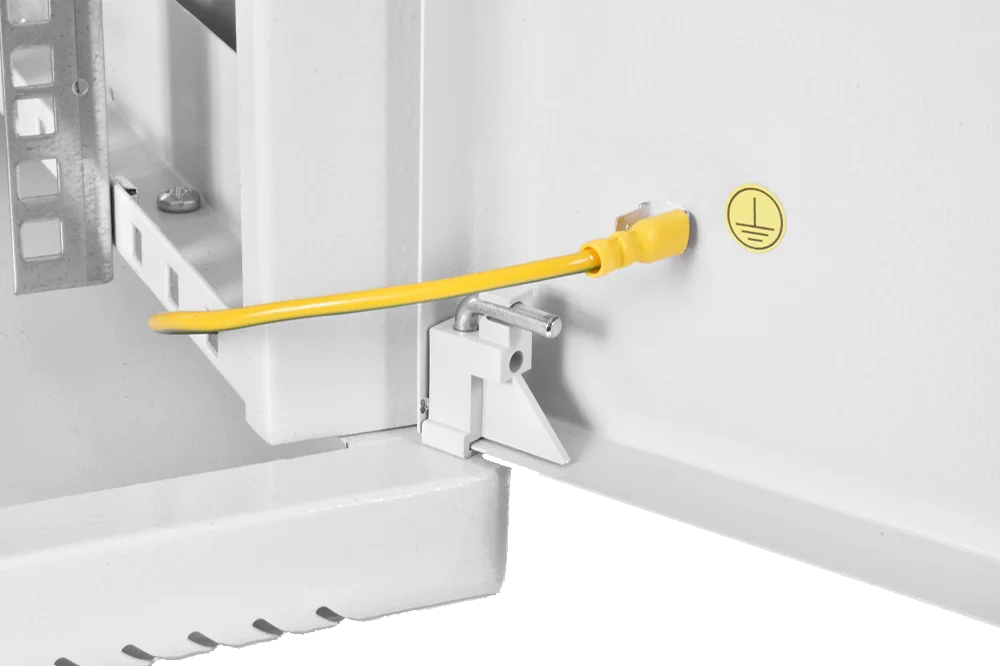

• Система заземления в стандартной комплектации - обеспечивает возможность правильного электрического соединения шкафа в составе узла связи.

Размещение оборудования

Шкаф предназначен для размещения активного и пассивного телекоммуникационного оборудования, требующего частого обслуживания и перекоммутации. Монтажная ёмкость 15U совместима с 19" оборудованием, что позволяет формировать стойки коммутации и сетевые узлы в небольших помещениях.

Монтаж и установка шкафа

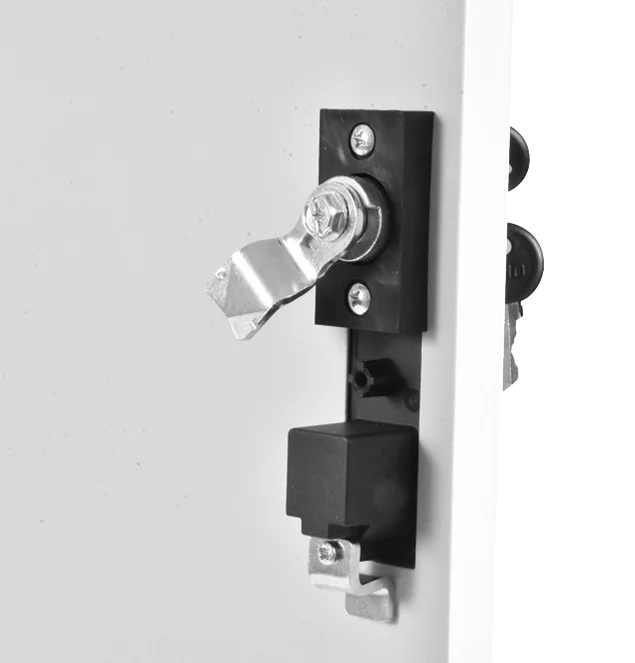

ШРН-М крепится на стену через отверстия в задней стенке, при этом рамная разборная конструкция и съемные стенки упрощают транспортировку и установку. Наличие точечной фиксации боковых стенок и возможности установки двери с левой или правой стороны повышают удобство при монтаже.

Габариты и полезная глубина

Внешние размеры 600 × 530 мм и полезная глубина 456 мм задают параметры рабочего объема для размещения оборудования и прокладки кабелей. Эти размеры помогают оценить совместимость устройств по глубине и планировать внутреннюю компоновку аксессуаров.

Нагрузка и конструкция

Распределённая нагрузка 170 кг и рамная конструкция придают шкафу необходимую жёсткость для установки оборудования. Разборная конструкция вместе с задней стенкой упрощает логистику и сборку на объекте.

Доступ к оборудованию

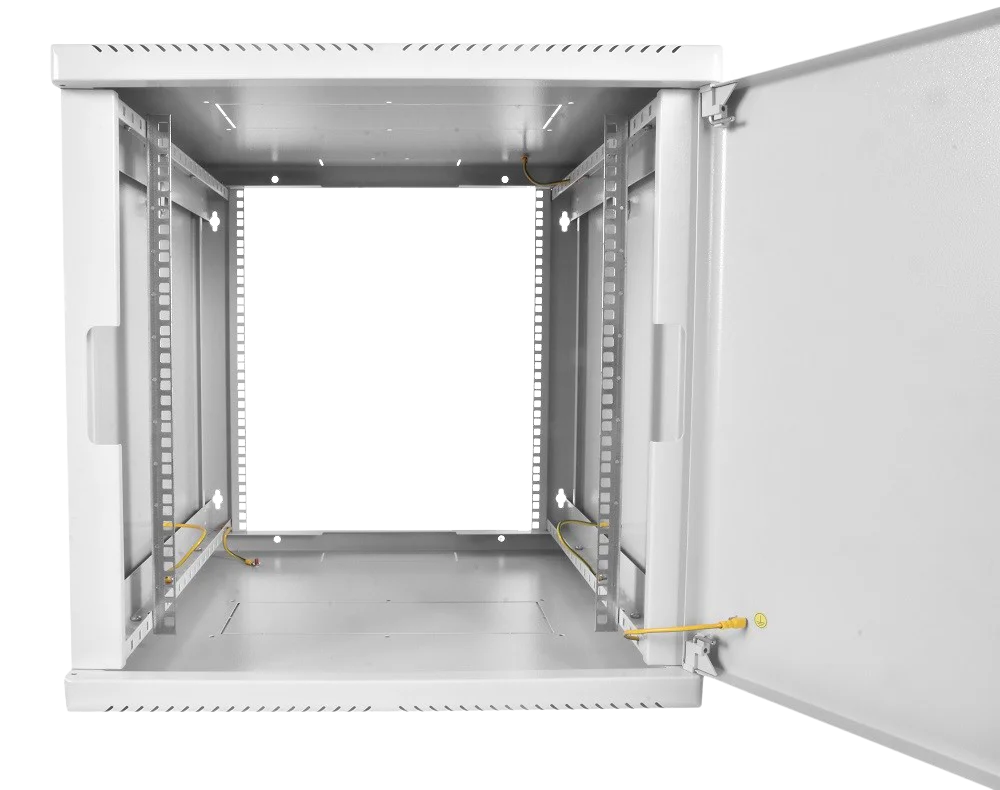

Доступ для установки и коммутации оборудования возможен с трёх сторон, что облегчает работы по подключению и обслуживанию. Угол открытия дверей 180° и фиксирующие элементы боковых стенок обеспечивают удобство доступа к монтажным профилям.

Вентиляция и кабельные вводы

В крыше и основании предусмотрены места для установки вентиляторных модулей R-FAN и щёточных вводов КВ-Щ, что даёт возможность организовать охлаждение и аккуратный ввод кабелей. Наличие юнитовой перфорации в задней части рам облегчает крепление аксессуаров и размещение кабельных каналов.

Комплектация

• Задняя стенка

Гарантия 1 год
