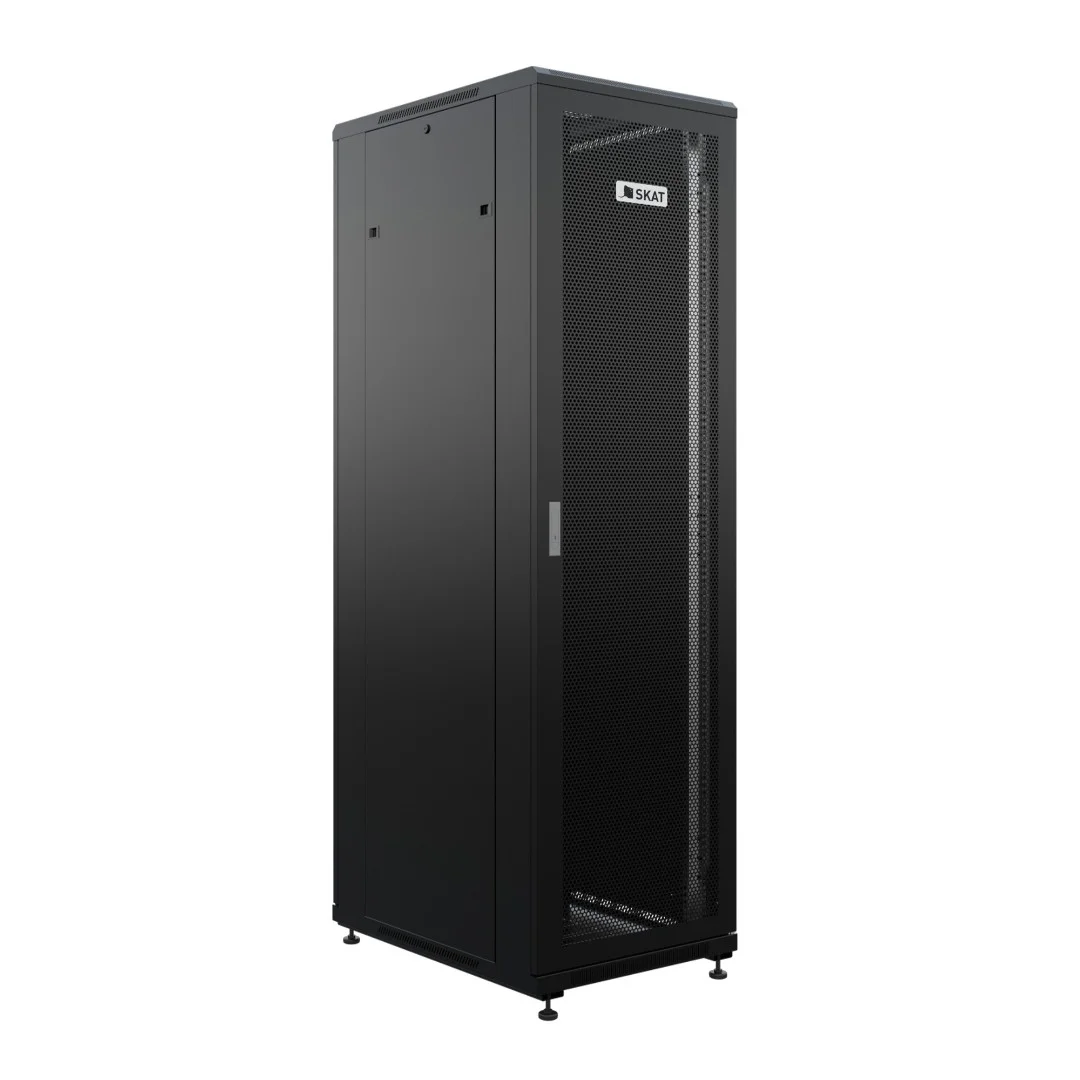

Бастион SKAT TB-22R680PF-B Напольный 22U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф Бастион SKAT TB-22R680PF-B предназначен для установки 19" оборудования и обеспечивает монтаж оборудования высотой 22U с полезной глубиной 710 мм для серверных и кроссовых узлов связи. Конструкция включает перфорированную переднюю дверь с площадью перфорации 82% и сплошную заднюю дверь, съемные боковые стенки и две пары регулируемых 19" направляющих.

Особенности шкафа Бастион SKAT TB-22R680PF-B

• Напольный тип, высота 22U - позволяет разместить стойки и серверное оборудование стандарта 19" в серверной стойке для структурированных монтажных решений.
• Полезная глубина 710 мм - совместимость с глубиной устанавливаемого оборудования и аксессуаров, обеспечивая корректное размещение и подключение кабелей.
• Две пары 19" направляющих, регулируемых по глубине - гибкая установка оборудования разной глубины и точная фиксация монтажных профилей для надежного крепления.
• Передняя дверь перфорированная, перфорация 82% - улучшенный отток воздуха через фронтальную панель для естественного охлаждения стойки.
• Задняя дверь металлическая сплошная - обеспечивает физическую защиту и структуризацию доступа к задним панелям установленного оборудования.
• Съемные боковые стенки на защелках - удобный доступ к оборудованию для обслуживания и быстрого монтажа компонентов внутри шкафа.
• Наличие отверстий для кабельных вводов в крыше и дне - упрощает прокладку магистральных и фантомных кабелей при организации коммутации и электропитания.
• Максимальная распределенная нагрузка до 1200 кг - позволяет размещать крупногабаритные и тяжелые блоки и стойки с равномерным распределением нагрузки по корпусу.

Размещение оборудования

Шкаф рассчитан на установку сетевого и серверного оборудования стандарта 19" с высотой 22U и предусматривает монтаж на парные направляющие спереди и сзади. Регулируемые по глубине направляющие позволяют адаптировать расположение креплений под различную глубину приборов и аксессуаров.

Монтаж и установка шкафа

Конструкция включает две сварные несущие рамы, горизонтальные направляющие и комплект крепежа для сборки корпуса, а также регулируемые опоры, входящие в стандартную комплектацию. Рамы скрепляются резьбовыми соединениями, что обеспечивает жесткость конструкции при установке оборудования и при транспортировке.

Габариты и полезная глубина

Ширина шкафа 600 мм, глубина 800 мм и полезная глубина 710 мм обеспечивают соответствие внешним размерам и внутреннему пространству для монтажа комплектующих. Такие габариты позволяют планировать размещение кабельных трасс и дополнительных полок с учетом размера оборудования.

Вентиляция и охлаждение

Передняя перфорированная дверь с высокой площадью перфорации способствует естественному притоку и оттоку воздуха внутри шкафа, что улучшает теплообмен. Шкаф предусматривает установку потолочных вентиляторных панелей и вентиляторных модулей в крыше для активного вывода нагретого воздуха.

Кабельная организация

В крыше и дне корпуса выполнены отверстия для установки кабельных вводов, что облегчает прокладку питания и магистральных линий. Комбинация вводов и боковых съемных панелей обеспечивает удобный доступ к точкам подключения и упрощает обслуживание коммутационных цепочек.

Доступ к оборудованию

Доступ выполняется через переднюю и заднюю двери, а также через съемные боковые стенки, что упрощает монтажные и сервисные работы. Наличие разметки в юнитах на монтажных профилях ускоряет точное позиционирование и перестановку оборудования при модернизации узла.

Гарантия 5 лет Россия — страна бренда
