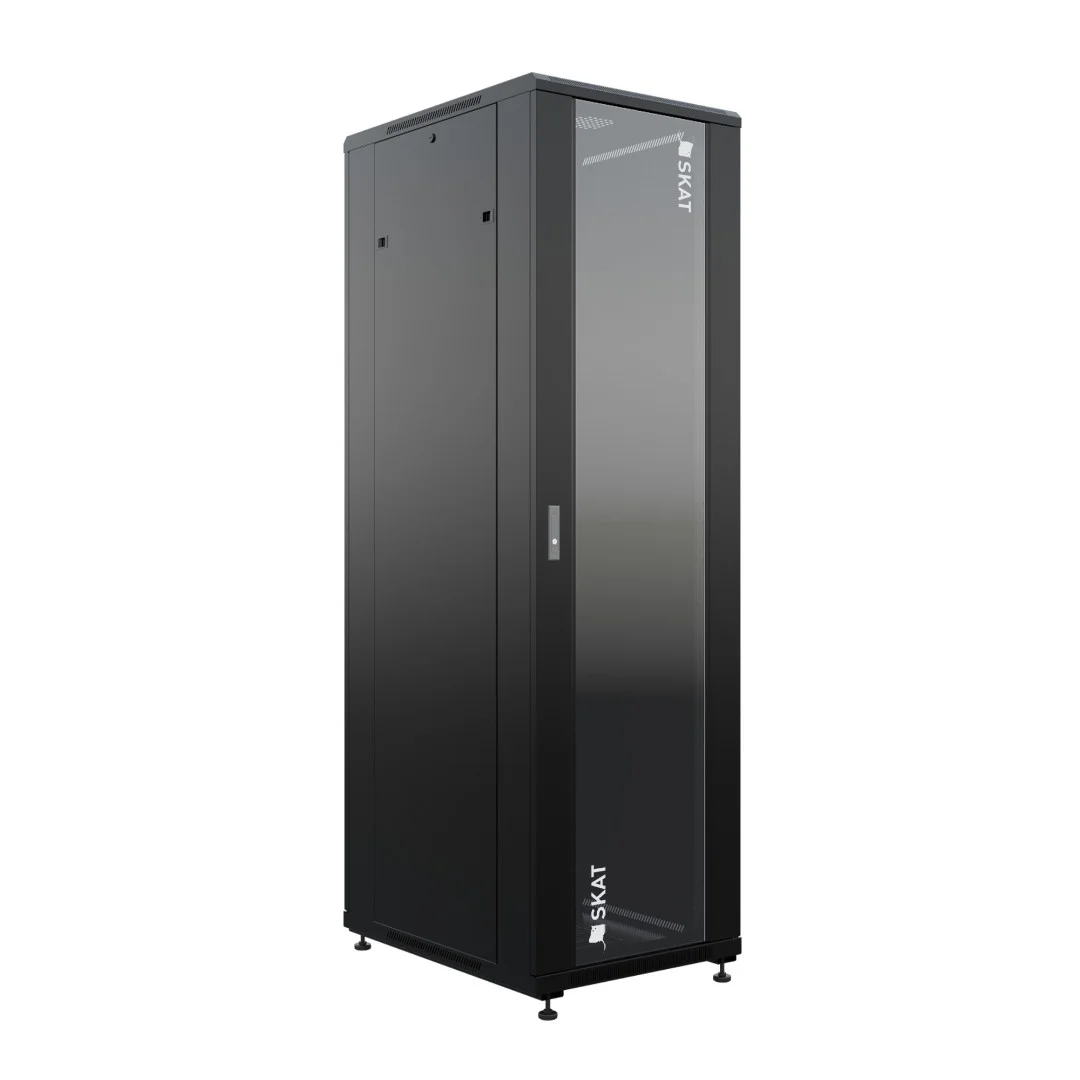

Бастион SKAT TB-42R680GF-B Напольный 42U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф SKAT TB-42R680GF-B Бастион предназначен для установки 19" сетевого и серверного оборудования; подтверждены высота 42U и габариты 600×800 мм с полезной глубиной 710 мм. В конструкции предусмотрены передняя стеклянная дверь и задняя сплошная металлическая дверь, съемные боковые стенки и две пары 19" направляющих, регулируемых по глубине.

Особенности шкафа Бастион SKAT TB-42R680GF-B

• Высота 42U - обеспечивает систему размещения ряда стандартных 19" модулей для серверного и сетевого оборудования.
• Полезная глубина 710 мм - позволяет устанавливать глубокие серверные и коммутационные устройства с учетом кабельного запаса.
• Передняя дверь стеклянная - даёт визуальный контроль за оборудованием без открытия корпуса и упрощает мониторинг состояния.
• Задняя дверь сплошная металлическая - повышает механическую защиту и обеспечивает закрываемый доступ к задним панелям устройств.
• Две пары 19" направляющих, регулируемых по глубине - обеспечивают гибкость размещения оборудования разных глубин и удобство монтажа.
• Съемные боковые стенки - упрощают доступ при обслуживании и монтаже внутренних компонентов шкафа.
• Регулируемые опоры в комплекте - позволяют выровнять шкаф по уровню при установке на неровной поверхности.
• Отверстия в крыше и дне для кабельных вводов - обеспечивают организованный ввод кабелей и их защиту при прокладке.
• Возможность установки вентиляторных панелей - даёт опцию организации вытяжного охлаждения для поддержания температурного режима внутри шкафа.

Размещение оборудования

Шкаф рассчитан на размещение стандартного 19" оборудования с шириной крепления 485 мм и разметкой в юнитах на монтажных профилях. Две пары направляющих, регулируемые по глубине, позволяют располагать как компактные коммутационные панели, так и более глубокие серверные модули, сохраняя порядок монтажа и доступ для обслуживания.

Монтаж и установка шкафа

Конструкция включает две сварные несущие рамы и соединительные горизонтальные направляющие, что обеспечивает жёсткость корпуса при монтаже оборудования. Шкаф опирается на регулируемые ножки, входящие в комплект, или может комплектоваться роликами для транспортировки; крыша и нижняя панели крепятся комплектным крепежом.

Габариты и полезная глубина

Габаритные размеры корпуса 600×800 мм и полезная глубина 710 мм подтверждены в характеристиках и позволяют планировать размещение оборудования с учётом необходимого кабельного запаса. Высота 42U даёт расчётный объём для монтажа многосекционного оборудования в одном шкафу.

Нагрузка и конструкция

Указана максимальная распределенная нагрузка до 1200 кг и нагрузка на 1 юнит до 100 кг при креплении в четырёх точках, что отражает расчёты по допустимой массе установленного оборудования. Жёсткая конструкция рам и горизонтальных направляющих обеспечивает равномерное распределение веса внутри шкафа.

Вентиляция и охлаждение

В конструкции предусмотрены отверстия для установки кабельных вводов и возможность монтажа потолочных вентиляторных панелей для отвода нагретого воздуха. Вентиляторные панели крепятся к поперечинам силовых рам, а также допускается установка вентиляторных модулей непосредственно в крышу шкафа.

Доступ к оборудованию

Доступ к внутренним устройствам обеспечивается через переднюю и заднюю двери, а также через съемные боковые стенки, что упрощает монтажные и сервисные работы. Наличие стеклянной передней двери позволяет выполнять визуальный контроль, не прибегая к частому вскрытию корпуса.

Кабельная организация

В крыше и дне предусмотрены отверстия для кабельных вводов, что позволяет организовать ввод магистральных линий и распределение кабелей с минимальным воздействием на внутреннее пространство. Совместимость с аксессуарами для кабельной организации облегчает упорядочение проводки и обслуживание коммутаций.

Комплектация

• Две сварные несущие рамы
• Соединительные горизонтальные направляющие
• Крыша и нижняя панель с комплектом крепежа
• Боковые стенки, передняя и задняя двери
• Регулируемые опоры (ножки)

Гарантия 5 лет Россия — страна бренда
