Cabeus WSC-05D-6U55/45 (10170c) Настенный 6U телекоммуникационный шкаф 19"

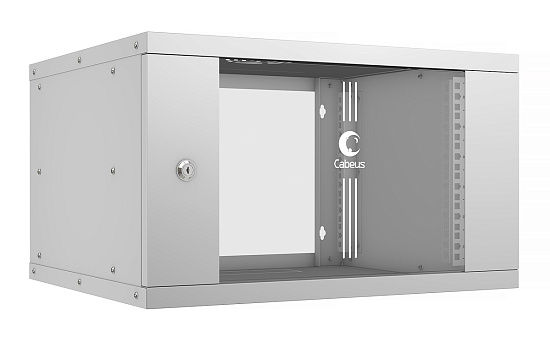

Настенный телекоммуникационный шкаф Cabeus WSC-05D-6U55/45 предназначен для установки 19" оборудования, имеет высоту 6U, стеклянную переднюю дверь и серое порошковое покрытие RAL7035 для организации сетевых узлов.

Особенности шкафа Cabeus WSC-05D-6U55/45

• Высота 6U - обеспечивает размещение стандартных 19" модулей и коммутационного оборудования в компактном корпусе.
• Глубина 450 мм - допускает установку оборудования с учетом полезной глубины для аккуратной укладки кабелей.
• Передняя дверь стеклянная - позволяет визуально контролировать состояние установленного оборудования без открытия корпуса.
• Максимальная полезная глубина 340 мм - определяет пространство для установки монтажных устройств и кабельных трасс внутри шкафа.
• Степень защиты IP20 - обеспечивает базовую защиту оборудования в закрытом помещении.
• Максимальная статическая нагрузка 30 кг - указывает на допустимую массу устанавливаемого оборудования на монтажные профили.
• Перфорация на крыше и щеточный ввод - обеспечивает организацию кабельных вводов и возможность установки вентиляционного модуля.
• Разборная конструкция - облегчает транспортировку и сборку шкафа на месте установки.

Размещение оборудования

Шкаф рассчитан на установку 19" оборудования высотой 6U и оснащён монтажными направляющими с перфорацией в соответствии со стандартом DIN 41494-7, что позволяет фиксировать совместимые коммутационные модули. Вертикальные направляющие не регулируются по глубине, поэтому при выборе устройств учитывают фиксированную полезную глубину.

Монтаж и установка шкафа

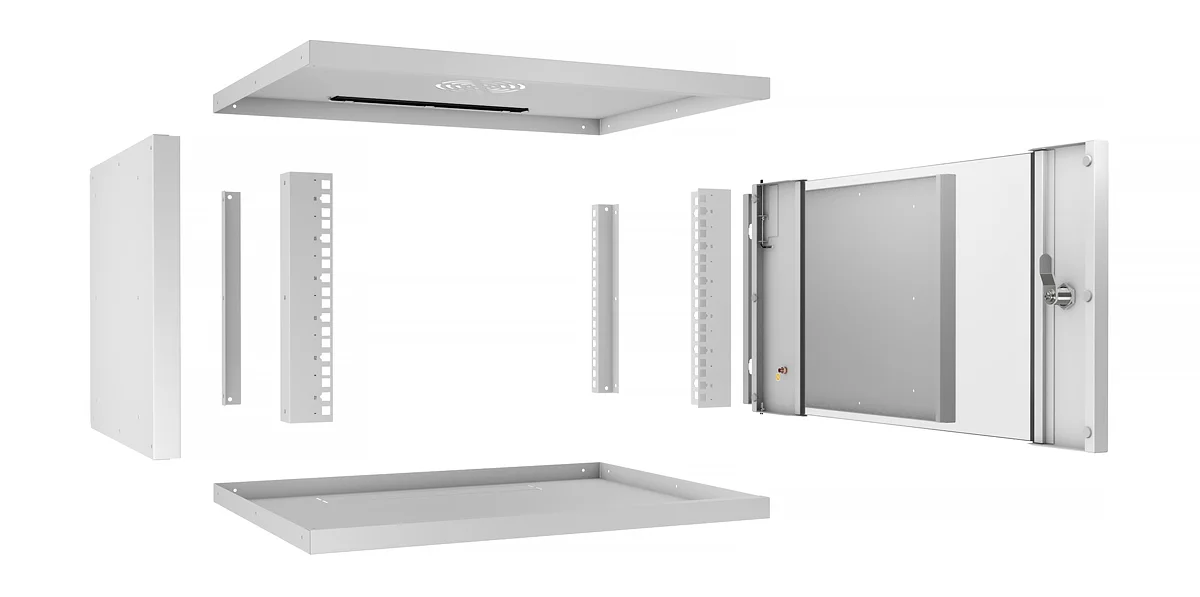

Модель представляет собой разборную конструкцию из боковин, крыши, основания и передней двери, что упрощает доставку и сборку на объекте. Вид установки указан как настенный, при этом шкаф может комплектоваться соответствующими крепежными элементами для фиксации к стене.

Габариты и полезная глубина

Габариты корпуса составляют 320 мм по высоте, 550 мм по ширине и 450 мм по глубине, полезная глубина для монтажа оборудования составляет 340 мм. Эти параметры помогают планировать размещение устройств и прокладку кабельных трасс внутри шкафа.

Вентиляция и кабельные вводы

Крыша шкафа перфорирована и допускает установку одного вентилятора модулем Cabeus XD12038A2, а в крыше и основании предусмотрены отверстия для ввода кабеля. Днище содержит съемную заглушку для дополнительного кабельного ввода и упрощения организации кабельных маршрутов.

Доступ и защита оборудования

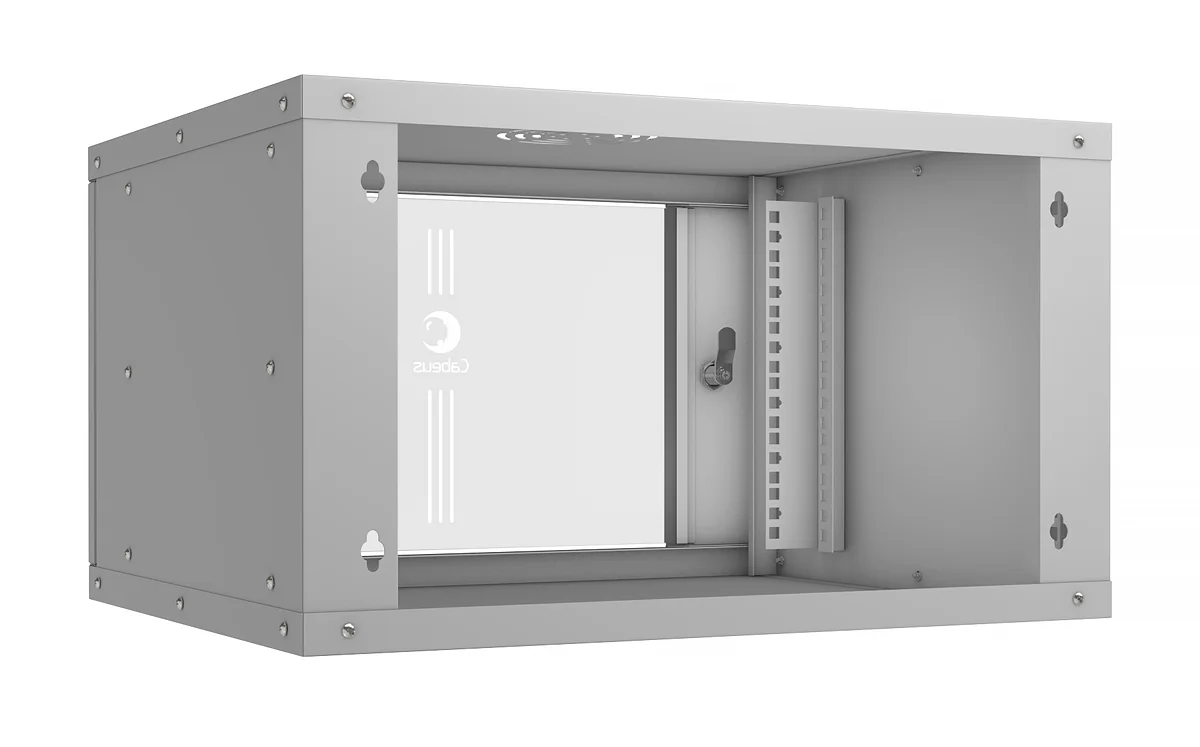

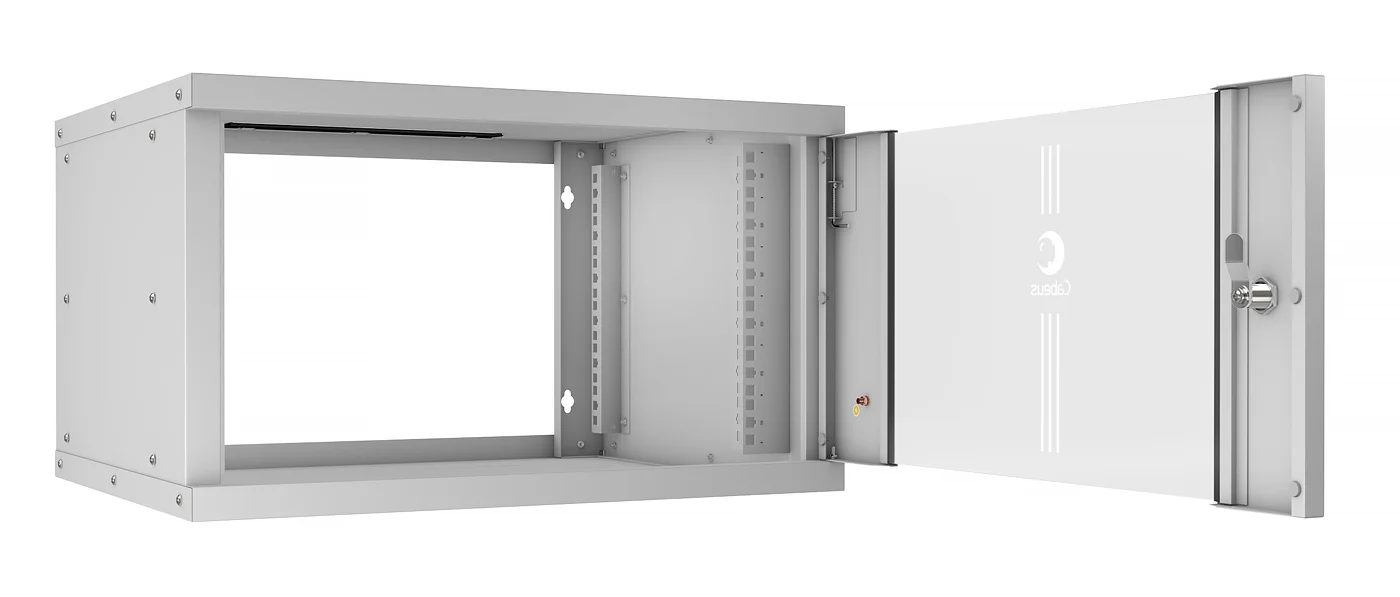

Передняя одностворчатая стеклянная дверь с закалённым стеклом 5 мм оснащена точечным замком и ключами для ограниченного доступа. Угол открытия двери до 220° облегчает монтаж и обслуживание установленного оборудования.

Корпус и материалы

Корпус выполнен из стали с порошковым покрытием серого цвета RAL7035, толщина металла боковых стенок, крыши и основания подтверждена на 1,2 мм, монтажный профиль 2 мм. Конструкция рассчитана на компактное размещение сетевого оборудования при соблюдении нагрузки.

Комплектация

• Каркас шкафа - 1 шт.
• Монтажный профиль 19" - 4 шт.
• Дверь передняя с замком - 1 шт.
• Ключи для замка - 2 шт.
• Комплект крепежа (винт-шайба-гайка) - позиция в комплекте

Гарантия 1 год
