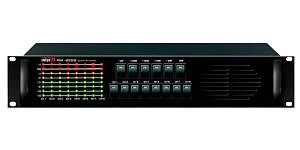

Inter-M PM-6228

Назначение

Блок монитора PM-6228 предназначен для применения в системах звукового оповещения и трансляции. Блок монитора PM-6228 позволяет осуществлять визуальный и акустический контроль звуковых сигналов с уровнем 70 или 100В.

СПОСОБЫ ПОДКЛЮЧЕНИЯ:

Контроль сигналов на выходах трансляционных усилителей

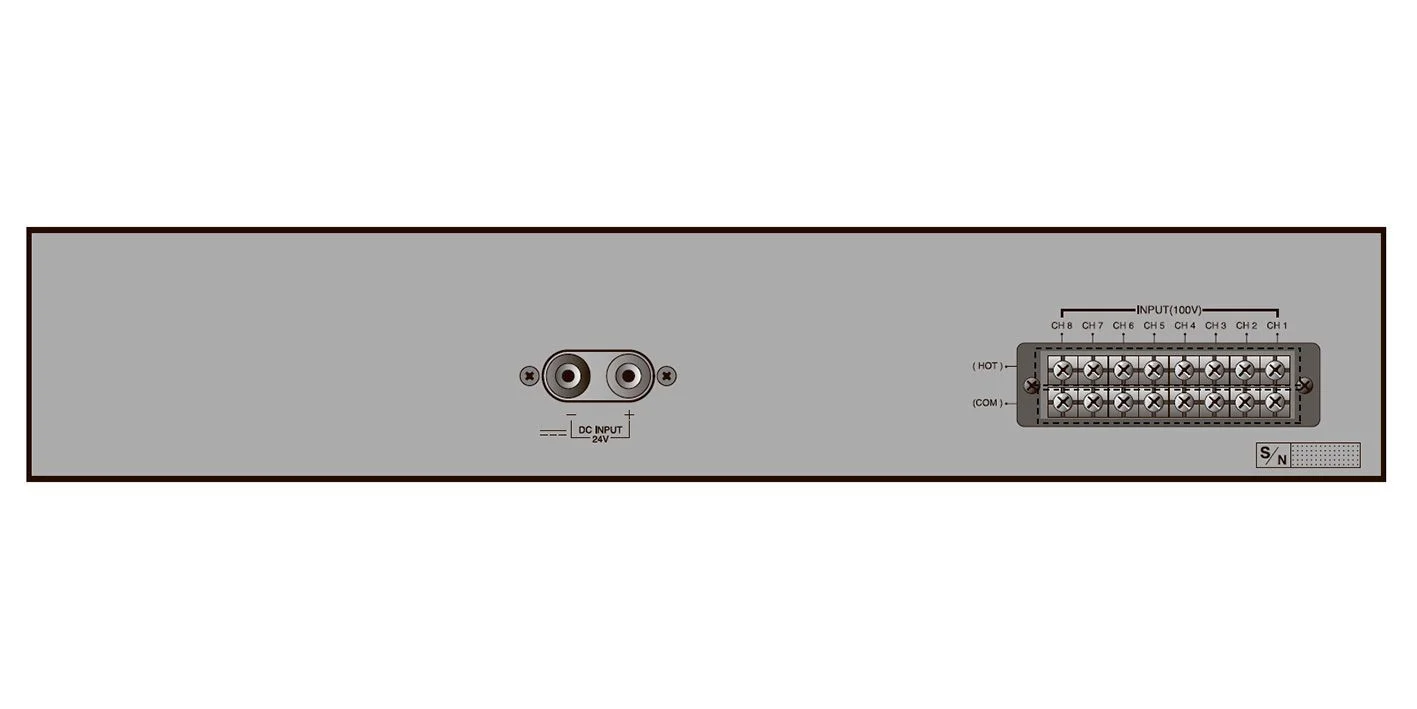

Выходные сигналы с трансляционных усилителей подключаются непосредственно на входы блока монитора в телекоммуникационном шкафу.

Контроль сигналов на трансляционных линиях
Сигналы с трансляционных линий подаются с удаленных точек или "последних" громкоговорителей. В этом случае, на этапе монтажных работ необходимо предусмотреть прокладку "обратных линий".

ОСНОВНЫЕ ФУНКЦИИ

Контроль сигналов на линиях
Блок монитора позволяет осуществлять контроль звукового сигнала на 8 линиях с уровнем 70 или 100В.

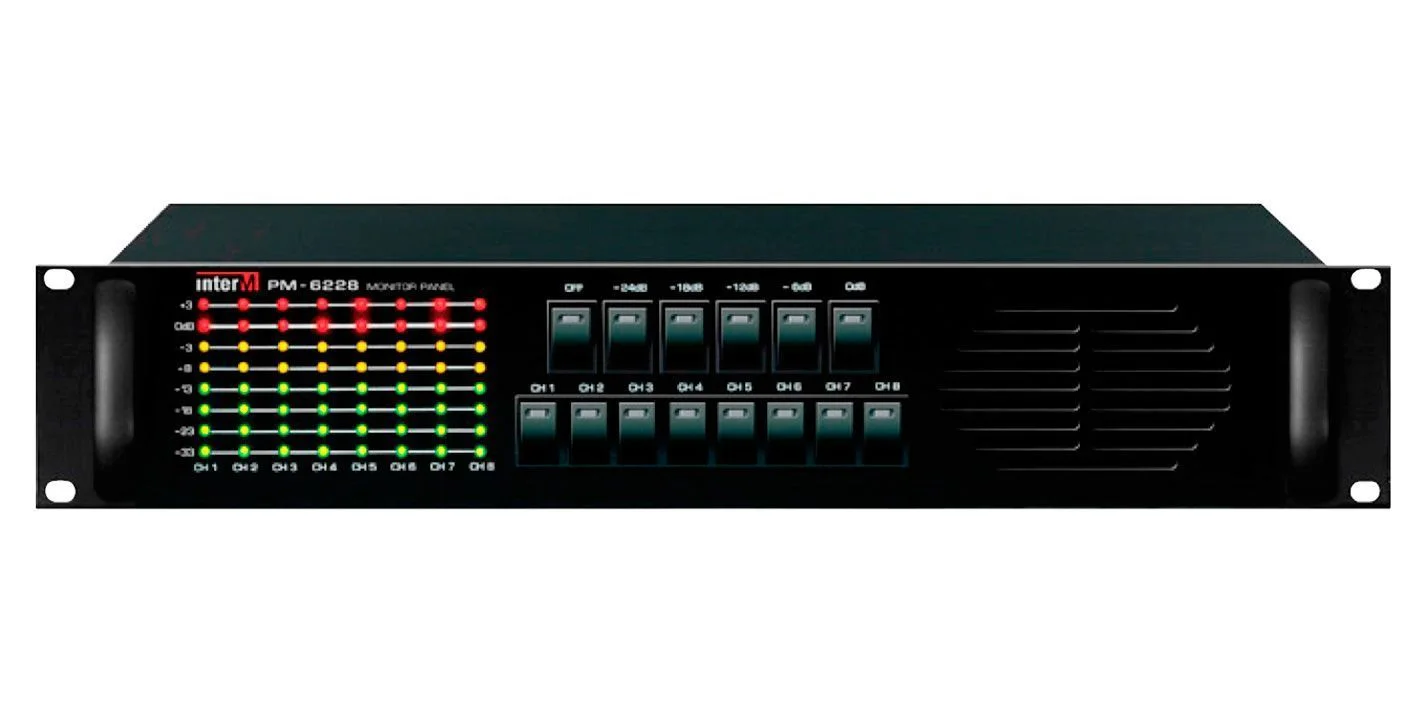

Пиковые индикаторы сигнала
Уровень сигнала на линиях в постоянном режиме контролируется с помощью светодиодных индикаторов.

Контрольный громкоговоритель
Прослушивание сигнала на любой линии возможно через встроенный громкоговоритель. Громкость громкоговорителя можно регулировать с помощью ступенчатого аттенюатора.
