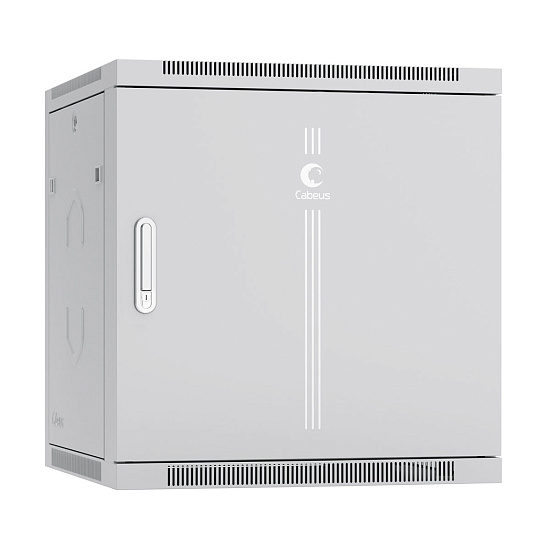

Cabeus SH-05F-12U60/35m-R (10751c) Настенный 12U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф Cabeus SH-05F-12U60/35m-R предназначен для установки 19" оборудования, высота 12U, габариты 600×350×635 мм; обеспечивает монтаж на стену и организацию кабельных вводов сверху и снизу.

Особенности шкафа Cabeus SH-05F-12U60/35m-R

• Исполнение 19" и высота 12U - позволяет устанавливать стандартные телекоммуникационные модули и монтажные профили с юнитовой разметкой.
• Настенный монтаж - экономит место и подходит для размещения оборудования на стеновых поверхностях.
• Габариты 600×350×635 мм - компактная корпусная конфигурация для установки коммутационного и сетевого оборудования в ограниченном пространстве.
• Металлическая передняя дверь с замком - обеспечивает физическую защиту и контролируемый доступ к оборудованию.
• Съемные боковые панели - обеспечивают легкий доступ к оборудованию для монтажа и обслуживания.
• Перфорация в крыше и предусмотрена возможность установки активной вентиляции - поддерживает естественное и дополнительное принудительное охлаждение монтажного отсека.
• Два кабельных ввода сверху и снизу и щеточный ввод - упрощают проведение кабелей и уплотнение мест ввода.
• Регулируемые по глубине вертикальные монтажные профили с юнитовой разметкой - позволяют адаптировать внутреннее пространство под различное оборудование.
• Максимальная статическая нагрузка 50 кг - учитывается при выборе и размещении аппаратных модулей внутри шкафа.

Размещение оборудования

Шкаф выполнен в исполнении 19" с высотой 12U и монтажными профилями с юнитовой разметкой, что позволяет монтировать стандартные патч-панели, коммутационные и иные 19" устройства. Глубина установки профилей регулируется, что даёт возможность подгонять расстояние под устанавливаемое оборудование.

Монтаж и установка шкафа

Корпус поставляется в разобранном виде и включает панель для настенного крепления и заднюю съемную панель для фиксации к стене, что облегчает транспортировку и монтаж. В комплект поставки входит набор крепежа для сборки и монтажных операций.

Габариты и полезная глубина

Внешние габариты шкафа 600×350×635 мм, полезная глубина указана 290-300 мм в зависимости от источника данных, что определяет размещение компактных коммутационных устройств. Компактные размеры делают шкаф пригодным для установки в помещениях с ограниченным пространством.

Доступ к оборудованию

Съемные боковые панели и передняя дверь с замком обеспечивают удобный доступ к монтажным профилям и установленным устройствам для обслуживания и замены оборудования. Дверь имеет угол открытия 220°, что облегчает вытягивание и подключение модулей.

Кабельная организация

Шкаф оснащен двумя кабельными вводами сверху и снизу и щеточным вводом в стандартной комплектации, что упрощает ввод и уплотнение кабельных магистралей. Наличие заглушек и возможности дополнительного щеточного ввода в днище расширяет варианты прокладки кабелей.

Вентиляция и охлаждение

Крыша шкафа перфорирована, обеспечивая естественную пассивную вентиляцию корпуса, при этом конструктивно предусмотрена установка активных вентиляторов для принудительного охлаждения. Такой подход позволяет адаптировать систему охлаждения под тепловую нагрузку установленного оборудования.

Корпус и защита

Корпус выполнен из стали с толщинами, указанными в технических данных, и имеет порошковое покрытие серого цвета RAL7035 и класс защиты IP20. Передняя металлическая дверь с замком и болт заземления обеспечивают физическую защиту и заземление узла связи.

Комплектация

• Крыша шкафа - 1
• Основание шкафа - 1
• Боковая панель с замком - 2
• Монтажный профиль 19” - 4
• Правая рама - 1
• Левая рама - 1
• Задняя стенка - 1
• Дверь передняя с замком - 1
• Щеточный ввод - 1
• Панель для настенного монтажа - 1
• Комплект крепежа для сборки - 1 (винт-шайба-гайка 20 шт.)

Гарантия 1 год
