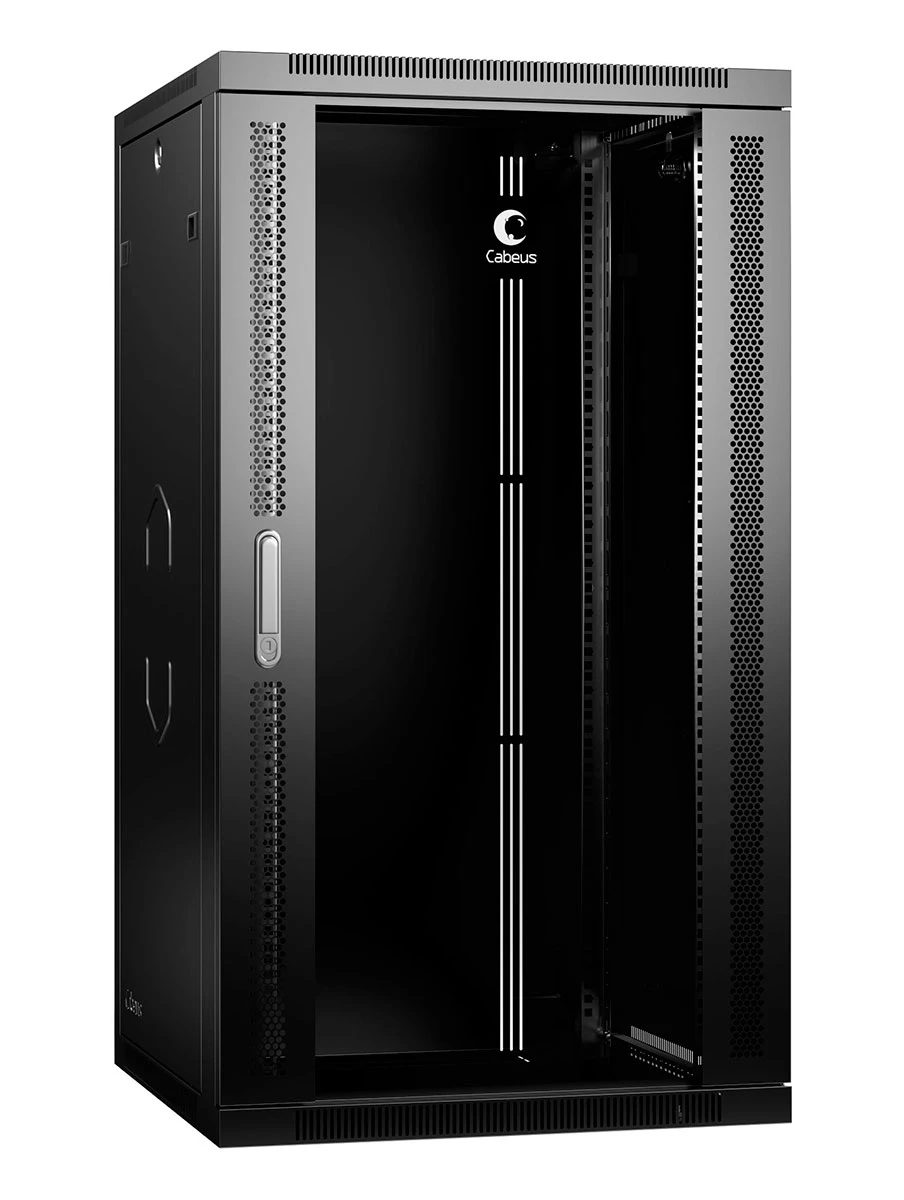

Cabeus SH-05F-22U60/45-BK (8597c) Настенный 22U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф Cabeus SH-05F-22U60/45-BK предназначен для установки 19" оборудования и обеспечивает 22U монтажной высоты и габариты 600×450×1082 мм для размещения сетевых и коммуникационных устройств внутри помещений. Шкаф имеет стеклянную переднюю дверь, несущую сварную раму и рассчитан на максимальную нагрузку 68 кг, что подходит для компактных серверных и кроссовых узлов.

Особенности шкафа Cabeus SH-05F-22U60/45-BK

• Исполнение 19" - совместимость с единым монтажным стандартом для установки серверного и коммутационного оборудования.
• Высота 22U - обеспечивает монтаж нескольких единиц оборудования в одном настенном шкафу.
• Габариты 600×450×1082 мм - полезны для оценки совместимости по глубине и размещения в серверной или офисном помещении.
• Стеклянная передняя дверь - обеспечивает видимость установленного оборудования и упрощает визуальный контроль без открытия шкафа.
• Максимальная нагрузка 68 кг - определяет допустимую массу устанавливаемых устройств и распределение оборудования по монтажным юнитам.
• Съемные боковые панели - упрощают доступ к задней и боковым частям оборудования для монтажа и обслуживания.
• Кабельные вводы сверху и снизу - обеспечивают удобную организацию кабельных трасс и возможность аккуратного ввода кабелей.
• IP20 и материал сталь - защита корпуса и конструктивная прочность для использования внутри помещений.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования и имеет 22U монтажной высоты, что позволяет устанавливать коммутационные панели, маршрутизаторы и другое сетевое оборудование в штатных монтажных профилях. Юнитовая разметка на профилях упрощает точную фиксацию устройств по высоте и размещение монтажных элементов внутри корпуса.

Монтаж и установка шкафа

В шкафе предусмотрена задняя панель для крепления к стене и съемные боковые панели для удобства работ при установке; несущая конструкция выполнена сварной рамой. Глубина направляющих может изменяться в зависимости от устанавливаемого оборудования, что повышает гибкость монтажа устройств различной глубины.

Габариты и полезная глубина

Габариты 600×450×1082 мм и полезная глубина 450 мм позволяют оценить совместимость оборудования по размещению кабельных соединений и выступающих элементов. Эти параметры важны при проектировании креплений и учете свободного пространства для обслуживания.

Кабельная организация

Шкаф оснащен щеточным вводом в стандартной комплектации и кабельными вводами сверху и снизу для аккуратного ввода магистральных и коммутационных кабелей. Возможность дополнительного щеточного ввода в днище и предусмотренные вводы упрощают разведение кабелей и минимизируют риск повреждения оплетки при вводе в корпус.

Вентиляция и охлаждение

Реализована пассивная вентиляция за счет перфорации в корпусе и на передней двери, что обеспечивает естественный воздухообмен для установленного оборудования. Конструкция также предусматривает установку активной вентиляции в крыше для увеличения пропускной способности охлаждения при необходимости.

Доступ к оборудованию

Легкий доступ организован за счет съемных боковых панелей и перенавесных дверей, что облегчает монтаж, обслуживание и замену модулей. Передняя стеклянная дверь с замком позволяет контролировать оборудование без частого открытия корпуса, сохраняя при этом защиту доступа.

Комплектация

• 2 пары 19" монтажных профилей
• Крепежный комплект 20 шт. (винт М6х15 + квадратная гайка)
• Анкерные болты с гайкой 4 шт.

Гарантия 1 год
