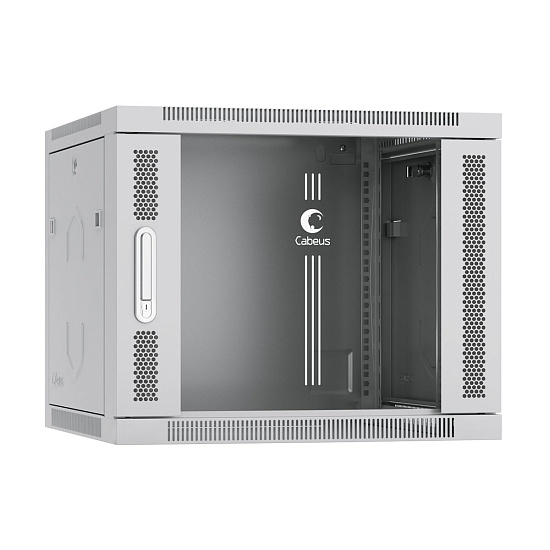

Cabeus SH-05F-9U60/60 (7064c) Настенный 9U телекоммуникационный шкаф 19"

Телекоммуникационный шкаф Cabeus SH-05F-9U60/60 предназначен для настенного или напольного монтажа и рассчитан на размещение сетевого и коммутационного оборудования; подтвержденные параметры: исполнение 19", высота 9U и габариты 600 × 600 × 501 мм. Шкаф комплектуется монтажными профилями и предусмотрен для установки активной вентиляции и организации кабельных вводов сверху и снизу.

Особенности шкафа Cabeus SH-05F-9U60/60

• Исполнение 19" - обеспечивает совместимость с типовым серверным и коммутационным оборудованием по монтажному стандарту.
• Высота 9U - позволяет разместить компактные стойки оборудования и коммутационные панели в пределах указанного юнитного размера.
• Габариты 600 × 600 × 501 мм - важны при планировании места установки и учета проходов в помещении.
• Глубина 600 мм - обеспечивает возможность установки оборудования с достаточной полезной глубиной монтажа.
• Передняя дверь со стеклом - позволяет визуально контролировать состояние установленного оборудования без открытия дверцы.
• Щеточный ввод - упрощает ввод кабелей с сохранением упорядоченности и защиты кабельных сечений.
• Съемные боковые панели - обеспечивают удобный доступ к оборудованию для монтажа и обслуживания.
• Монтажные 19" профили с юнитовой разметкой - дают возможность точного позиционирования оборудования по стандарту DIN 41494-7.
• Максимальная нагрузка 60 кг - определяет допустимую массу устанавливаемого оборудования внутри шкафа.

Размещение оборудования

Шкаф выполнен в 19" исполнении и имеет 9U полезной высоты, что подходит для установки коммутационных панелей, коммутаторов и другого сетевого оборудования в пределах указанной высоты. Передняя стеклянная дверь позволяет быстро оценить состояние установленной аппаратуры без открытия шкафа.

Монтаж и установка шкафа

Шкаф рассчитан на настенный монтаж с опцией напольной установки и комплектуется панелью для настенного крепления и анкерными болтами, что обеспечивает фиксирование конструкции. Съемная задняя панель и боковые панели упрощают монтажные работы и обслуживание внутренних компонентов.

Габариты и полезная глубина

Габариты шкафа составляют 600 × 600 × 501 мм, полезная глубина указана как 540 мм, что важно при выборе оборудования по глубине установки. Эти параметры следует учитывать при планировании пространства и размещении оборудования с учетом допусков на кабельные подключения.

Вентиляция и охлаждение

В шкафе продумана пассивная вентиляция за счет перфорации корпуса и дверцы, а также предусмотрена возможность установки активной вентиляции путем монтажа вентиляторов. Такое решение позволяет организовать отвод тепла от установленного оборудования при необходимости повышения теплоотвода.

Кабельная организация

Кабельные вводы предусмотрены сверху и снизу, дополнительно в стандартной комплектации есть щеточный ввод, что обеспечивает аккуратный и упорядоченный ввод кабелей. Наличие юнитовой разметки на монтажных профилях облегчает позиционирование коммутационных панелей и фиксацию кабельных трасс.

Доступ к оборудованию

Съемные боковые панели и переносные двери обеспечивают свободный доступ к внутренним компонентам для монтажа, обслуживания и замены оборудования. Передняя дверь с замком и ручкой позволяет контролировать доступ к узлам связи и защищать оборудование от несанкционированного вмешательства.

Комплектация

• 2 пары 19" монтажных профилей
• Крепежный комплект 20 шт. (винт М6х15 + квадратная гайка)
• Анкерные болты с гайкой 4 шт.

Гарантия 1 год
