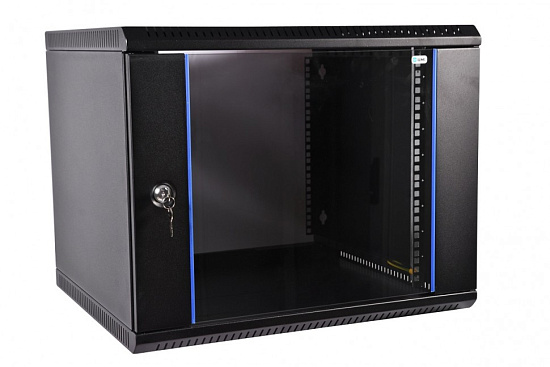

ЦМО ШРН-Э-9.500-9005 Настенный 9U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-Э-9.500-9005 19" 9U с передней стеклянной дверью и подтверждёнными параметрами по габаритам 600 × 520 мм и полезной глубине 470 мм предназначен для размещения активного и пассивного телекоммуникационного оборудования. Шкаф выполнен в разборном исполнении, рассчитан на распределённую статическую нагрузку и эксплуатацию в климатическом исполнении О4.2.

Особенности шкафа ЦМО ШРН-Э-9.500-9005

• Монтажная ёмкость 9U - позволяет установить стандартное 19" монтажное оборудование и модули в пределах доступного юнитного пространства.
• Габариты 600 × 520 мм - обеспечивают компактное размещение шкафа в телеком-комнатах и удобство планирования расположения.
• Полезная глубина 470 мм - даёт возможность установки оборудования с учётом заднего кабельного запаса и направляющих.
• Распределённая нагрузка 75 кг (возможный диапазон 65-85 кг) - определяет допустимую массу устанавливаемых устройств при монтаже и эксплуатации.
• Передняя дверь стеклянная - обеспечивает визуальный контроль состояния оборудования без открытия дверцы.
• Съёмные боковые стенки с точечными замками - обеспечивают быстрый доступ для обслуживания и защиту от несанкционированного доступа.
• Вертикальные направляющие регулируются по глубине - позволяют адаптировать монтаж под оборудование разной глубины.
• Кабельные вводы 55 × 210 мм в крыше и дне - упрощают организацию вводов кабелей и установку щёточных вводов.
• Возможность установки вентиляторных модулей R-FAN - даёт опцию активного охлаждения при необходимости поддержания температурного режима.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования в ёмкости 9U, что позволяет размещать коммутаторы, патч-панели и блоки питания в пределах доступных юнитов. Регулируемые по глубине вертикальные направляющие помогают оптимально позиционировать оборудование с учётом кабельного запаса и задних элементов.

Монтаж и установка шкафа

Шкаф имеет разборную конструкцию и комплектуется крышей, дном, передними направляющими и съёмными боковыми панелями, что упрощает доставку и монтаж на месте. Наличие точечных замков на боковых панелях и возможность установки двери с правой или левой стороны повышают удобство установки и обслуживания.

Габариты и полезная глубина

Внешние габариты шкафа составляют 600 × 520 мм с полезной глубиной 470 мм, что определяет доступное пространство для размещения оборудования и прокладки кабелей. Эти параметры учитываются при выборе места установки и при планировании компоновки сетевой стойки.

Доступ к оборудованию

Передняя стеклянная дверь и съёмные боковые стенки с замками обеспечивают защищённый и быстрый доступ для обслуживания монтажных единиц. Угол открытия дверей 180° облегчает доступ к передней панели оборудования при монтаже и замене компонентов.

Кабельная организация

В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм, пригодные для установки щёточных вводов, что упрощает аккуратный ввод кабелей и снижение риска повреждений. Компактные габариты и возможность установки дополнительных направляющих позволяют планировать удобную трассировку кабелей внутри шкафа.

Вентиляция и охлаждение

Шкаф допускает установку вентиляторных модулей типа R-FAN в основании или крыше, что даёт возможность организовать активное охлаждение при необходимости. Такая опция полезна при эксплуатации оборудования с выделением тепла в замкнутом пространстве.

Защита узла связи

Съёмные боковые стенки с точечными замками, стеклянная передняя дверь и предусмотренная система заземления повышают уровень физической защиты оборудования в узле связи. Конструкция шкафа соответствует стандартам IEC 60 297 и ГОСТ 28601.1, что подтверждает соответствие монтажным требованиям 19".

Гарантия 1 год
