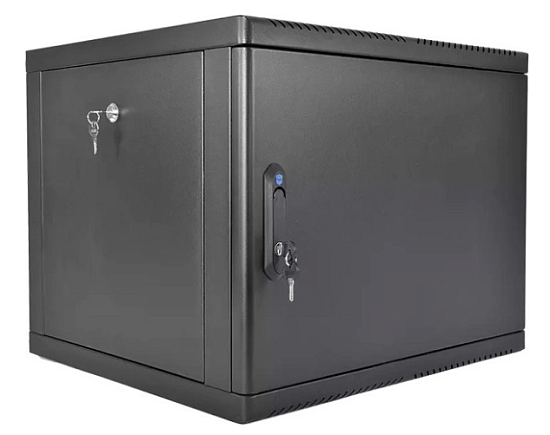

ЦМО ШРН-М-9.650.1-9005 Настенный 9U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-М-9.650.1-9005 предназначен для размещения активного и пассивного 19" оборудования с монтажной ёмкостью 9U и полезной глубиной 581 мм. Шкаф имеет разборную рамную конструкцию со съемными стенками и металлической передней дверью, подходит для сетей с частым обслуживанием и перекоммутацией.

Особенности шкафа ЦМО ШРН-М-9.650.1-9005

• Монтажная ёмкость 9U - позволяет разместить стандартное 19" оборудование в компактном настенном корпусе.
• Габариты 600 × 660 мм - соответствуют требованиям размещения шкафа на стене и упрощают выбор места установки.
• Полезная глубина 581 мм - обеспечивает необходимое пространство для подключения и размещения кабельных трасс за оборудованием.
• Распределённая нагрузка 160 кг - позволяет фиксировать монтажное оборудование и аксессуары с учётом веса смонтированных устройств.
• Толщина металла 1,2 мм - придаёт каркасной конструкции требуемую жёсткость для монтажа оборудования.
• Разборная конструкция со съемными стенками - облегчает транспортировку, сборку и обслуживание внутри корпуса.
• Металлическая передняя дверь - обеспечивает закрытие фронтальной части шкафа и механическую защиту установленного оборудования.
• Система заземления и задняя стенка в комплекте - обеспечивают электробезопасность и акуратный монтаж кабельных трасс.

Размещение оборудования

Шкаф рассчитан на стандартное 19" оборудование в объёме 9U, что делает его подходящим для коммутационных модулей, концентрации портов и сетевых устройств в небольших узлах связи. Юнитовая перфорация в задней части позволяет использовать крепления с четырьмя точками фиксации для устойчивой установки оборудования.

Монтаж и установка шкафа

ШРН-М имеет разборную рамную конструкцию и крепится на стену через отверстия в задней стенке, что упрощает процесс установки в помещениях с ограниченным пространством. Вертикальные направляющие регулируются по глубине, обеспечивая совместимость с различными внутренними архитектурами оборудования.

Габариты и полезная глубина

Внешние габариты 600 × 660 мм и полезная глубина 581 мм дают необходимое пространство для установки устройств и прокладки кабелей, сохраняя компактность настенного размещения. Такие параметры помогают планировать размещение шкафа в технологических помещениях и на стойках с учётом свободного пространства.

Доступ к оборудованию

Боковые съемные стенки и дверь с углом открытия 180° обеспечивают удобный доступ к монтажным профилям и коммутационным панелям с трёх сторон для обслуживания и перекоммутации. Возможность установки двери как с правой, так и с левой стороны повышает гибкость при организации рабочего пространства.

Вентиляция и кабельная организация

В крыше и основании предусмотрены места для установки вентиляторных модулей R-FAN и щёточных вводов, что упрощает организацию принудительного охлаждения и аккуратного ввода кабелей. Наличие юнитовой перфорации и опций для кабельных вводов облегчает структурирование кабельных трасс и подключение аксессуаров.

Комплектация

• Задняя стенка

Гарантия 1 год
