Бастион SKAT TB-22R660GF-B Напольный 22U телекоммуникационный шкаф 19"

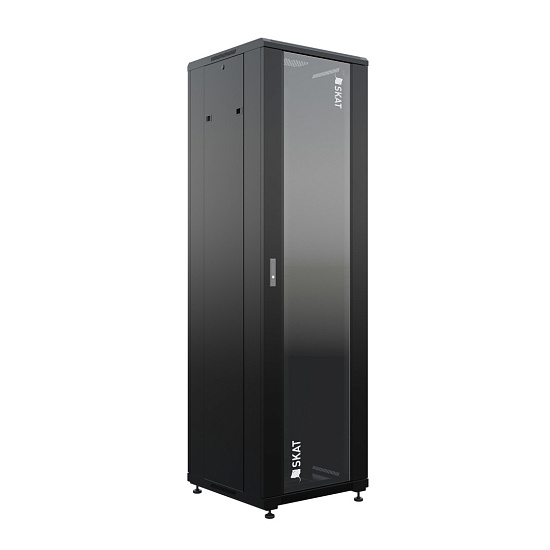

Напольный телекоммуникационный шкаф SKAT TB-22R660GF-B предназначен для установки 19" сетевого и серверного оборудования, высота 22U и габариты 600×600 мм обеспечивают совместимость с широким спектром монтажных устройств. Модель оснащена стеклянной передней дверью, металлической задней дверью и съемными боковыми стенками для удобства обслуживания и доступа к оборудованию.

Особенности шкафа Бастион SKAT TB-22R660GF-B

• Высота 22U - позволяет разместить вертикально большое количество единиц 19" оборудования в одном корпусе.
• Полезная глубина 510 мм - обеспечивает совместимость с оборудованием, рассчитанным на монтаж в глубину 600 мм габаритов шкафа.
• Передняя дверь стеклянная - обеспечивает визуальный контроль состояния установленного оборудования без открытия шкафа.
• Задняя дверь металлическая - обеспечивает защиту задней зоны монтажа и безопасный доступ для прокладки кабелей и обслуживания.
• Две пары 19" направляющих, регулируемых по глубине - дают возможность точной фиксации оборудования разной глубины и удобного монтажа.
• Боковые стенки съемные - упрощают доступ к внутренним узлам для установки и технического обслуживания.
• Регулируемые опоры в комплекте - позволяют выставить шкаф по уровню на неровной поверхности при установке.
• Класс защиты IP20 - определяет эксплуатацию в закрытых помещениях с ограниченной пылевой средой.

Размещение оборудования

Шкаф рассчитан на монтаж стандартного 19" оборудования с шириной 485 мм и креплением по ГОСТ 28601.2-90 (МЭК 60297). Вертикальные монтажные профили с разметкой в юнитах облегчают выверку и равномерное распределение устройств по высоте.

Монтаж и установка шкафа

Монтажные 19" профили крепятся попарно спереди и сзади на горизонтальные направляющие, что обеспечивает прочную фиксацию приборов. Шкаф опирается на регулируемые ножки или может комплектоваться транспортировочными роликами при дополнительном заказе.

Габариты и полезная глубина

Габариты шкафа 600×600 мм с полезной глубиной 510 мм предназначены для установки оборудования соответствующей глубины и позволяют планировать размещение компонентов с учетом пространства для кабельных вводов. В крыше и дне предусмотрены отверстия для кабельных вводов, что облегчает прокладку кабелей.

Нагрузка и конструкция

Изделие состоит из сварных несущих рам, горизонтальных направляющих и панелей, обеспечивающих жесткость конструкции при эксплуатации. Заявленная максимальная распределенная нагрузка до 1200 кг и указания по нагрузке на 1U позволяют планировать монтаж тяжелых блоков с учетом точек крепления.

Доступ к оборудованию

Доступ к внутреннему пространству обеспечивается через переднюю и заднюю двери, а также через съемные боковые стенки, что упрощает обслуживание и замену модулей. Режимы открывания и наличие замков на дверях позволяют организовать контроль доступа в распределительном узле.

Вентиляция и охлаждение

Шкаф предусматривает установку потолочных вентиляторных панелей и вентиляторных модулей в крыше для оттока нагретого воздуха из внутреннего пространства. Вентиляторные панели крепятся на поперечины силовых рам, что упрощает монтаж систем принудительного охлаждения.

Комплектация

• Регулируемые опоры (поставляются в комплекте)
• Крепеж для крыши и нижней панели (поставляется в комплекте)

Гарантия 5 лет Россия — страна бренда
