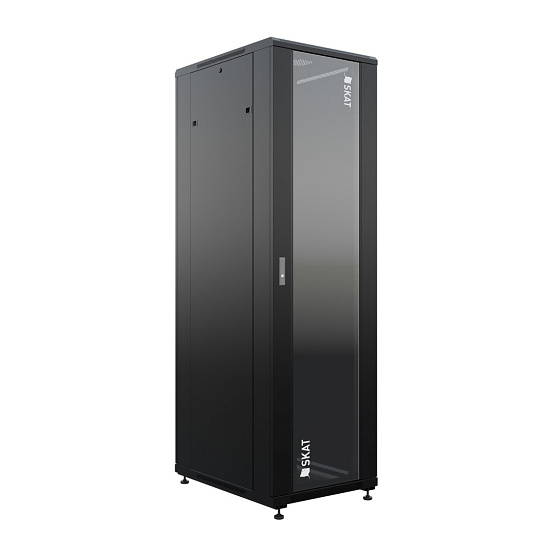

Бастион SKAT TB-22R680GF-B Напольный 22U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф SKAT TB-22R680GF-B бренда Бастион представляет собой 22U корпус для установки оборудования стандарта 19" с полезной глубиной 710 мм и габаритами 600 × 800 мм; шкаф предназначен для размещения серверного и сетевого оборудования в закрытых помещениях. Конструкция включает переднюю стеклянную дверь, сплошную металлическую заднюю дверь и съёмные боковые стенки для удобного обслуживания и монтажа.

Особенности шкафа Бастион SKAT TB-22R680GF-B

• Высота 22U - обеспечивает компактное размещение модульного сетевого и серверного оборудования стандарта 19" в стойках.
• Полезная глубина 710 мм - позволяет устанавливать глубокие серверные и коммутационные устройства с учётом размещения кабелей.
• Передняя дверь стеклянная - обеспечивает визуальный контроль за оборудованием без необходимости частого открытия дверцы.
• Задняя дверь металлическая - обеспечивает защиту и закрытость тыльной части монтажного отсека при обслуживании.
• Две пары 19" направляющих, регулируемых по глубине - дают возможность точной подгонки положения монтажных профилей под разные устройства.
• Боковые стенки съёмные - упрощают доступ к боковым сторонам оборудования при монтаже и обслуживании.
• Класс защиты IP20 - соответствует эксплуатации в закрытых помещениях и защищает внутреннее пространство от случайного контакта с проводящими частями.
• Регулируемые опоры в комплекте - позволяют выровнять шкаф по уровню пола при установке на неровных поверхностях.

Размещение оборудования

Шкаф рассчитан на установку 19" оборудования с шириной монтажной панели 485 мм и монтажом на вертикальные профили, размеченные в юнитах (U). Такая разметка и наличие двух пар направляющих обеспечивают последовательную установку пассивных и активных устройств друг над другом и равномерное распределение по высоте.

Монтаж и установка шкафа

Изделие опирается на регулируемые ножки, входящие в стандартную комплектацию, или может комплектоваться транспортировочными роликами по отдельному заказу. Рамы скрепляются горизонтальными направляющими резьбовыми соединениями, а крыша и нижняя панель крепятся с помощью поставляемого в комплекте крепежа, что обеспечивает жёсткость конструкции при установке оборудования.

Габариты и полезная глубина

Ширина шкафа составляет 600 мм, глубина 800 мм, полезная глубина для установки оборудования указана как 710 мм. Эти параметры важны для подбора оборудования по габаритам и планирования кабельных вводов и размещения дополнительных модулей внутри шкафа.

Нагрузка и конструкция

Конструкция включает две сварные несущие рамы и соединительные горизонтальные направляющие, что обеспечивает высокую жёсткость и расчётную распределённую нагрузку до 1200 кг. Максимальная нагрузка на один юнит при креплении в четырёх точках указана как не более 100 кг, что влияет на выбор тяжёлых стоечных устройств и распределение нагрузки по направляющим.

Доступ к оборудованию

Доступ осуществляется через переднюю стеклянную дверь, заднюю металлическую дверь и съёмные боковые стенки, что упрощает монтаж, замену и обслуживание модулей. Съёмные боковые панели и реверсивные возможности дверей позволяют организовать удобные рабочие места для инженеров при выполнении сервисных задач.

Вентиляция и охлаждение

В крыше и дне шкафа выполнены отверстия для установки кабельных вводов и предусмотрена возможность установки потолочных вентиляторных панелей для отвода нагретого воздуха. Вентиляторные панели крепятся на поперечины силовых рам и могут устанавливаться для формирования принудительной циркуляции воздуха внутри шкафа.

Комплектация

• Регулируемые опоры
• Крепеж для установки крыши и нижней панели

Гарантия 5 лет Россия — страна бренда
