Для чего нужны uplink-порты
Uplink-порты используются для соединения коммутатора с другим сетевым оборудованием. Через них можно подключить другой маршрутизатор, сервер, видеорегистратор или оборудование верхнего уровня сети.
Главное отличие заключается в его назначении. К обычным разъемам чаще подключают конечное устройство, а через uplink передается общий трафик от нескольких соединений. Поэтому при выборе коммутатора важно учитывать не только наличие таких разъемов, но и их скорость.
Что такое uplink-порт
Это порт коммутатора, предназначенный в первую очередь для связи с другими участками сети. В зависимости от модели в качестве uplink могут использоваться:
- RJ-45 - подключение по витой паре
- SFP - установка оптического или совместимого медного модуля
- SFP+ - применяется, когда нужна скорость до 10 Гбит/с
- Combo - дает возможность использовать RJ-45 или SFP в зависимости от выбранного способа подключения
Иногда маркировки Uplink нет, в этом случае для соединения с другим сетевым оборудованием может использоваться обычный Ethernet-разъем.
В чем отличие от обычного порта
Физически uplink может представлять собой такой же RJ-45, как и остальные разъемы коммутатора. Разница заключается в его назначении и, в некоторых моделях, характеристиках.

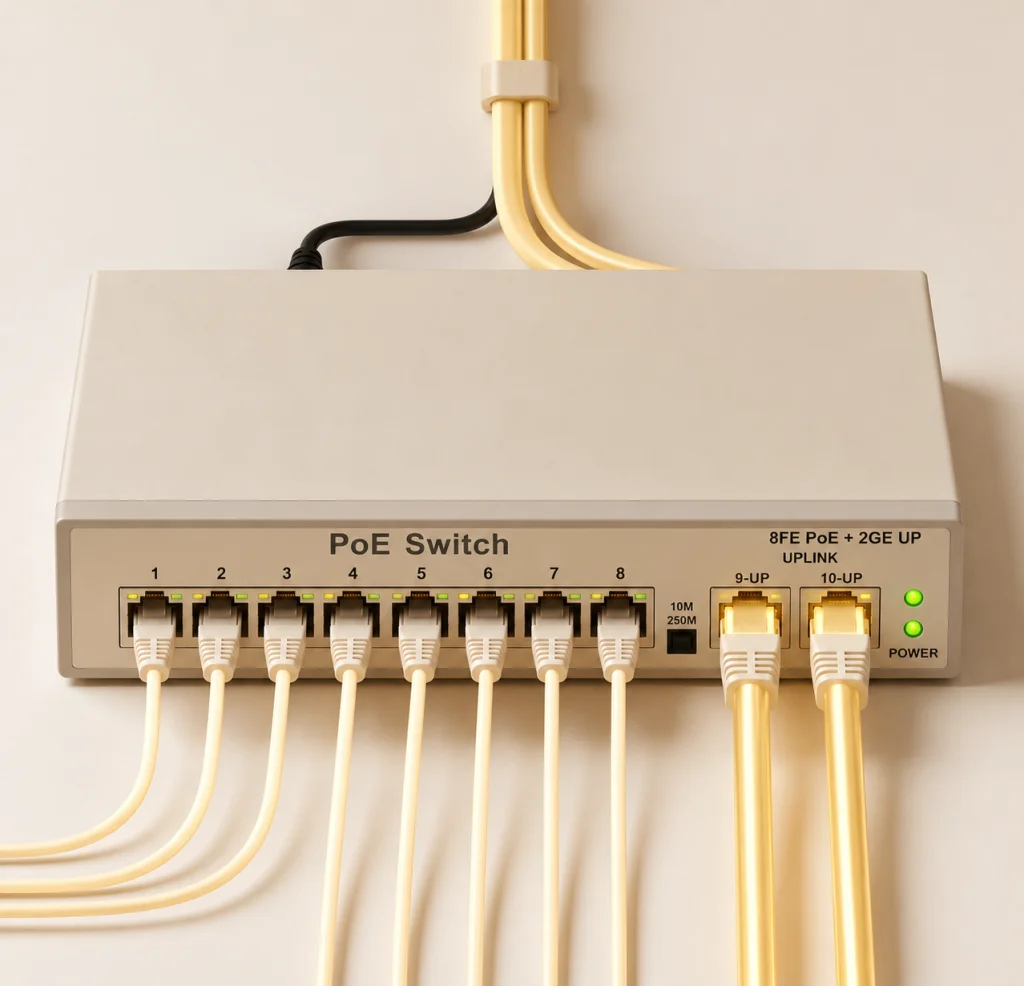

Например, PoE-коммутатор может иметь восемь разъемов 100 Мбит/с для подключения камер и два гигабитных uplink. Камеры передают данные через обычные порты, а суммарный поток поступает дальше по сети через более скоростной uplink.
Также он может быть выполнен в формате SFP или SFP+, что дает возможность использовать оптоволоконное соединение.
Для чего используется
Основная задача порта - передача данных между коммутатором и остальной частью сети. Например, подключено восемь IP-камер. Видеопотоки поступают на устройство через обычные порты, после чего передаются через uplink к видеорегистратору или другому сетевому оборудованию.
Разъемы используются для:
- Соединения нескольких коммутаторов
- Подключения к маршрутизатору
- Передачи данных на видеорегистратор или сервер
- Связи между отдельными участками инфраструктуры
- Удаленного доступа к оборудованию по оптоволокну
Такая схема встречается в офисных сетях, системах видеонаблюдения, СКУД, на складах и производственных объектах.
Какая скорость uplink нужна
Скорость подбирают с учетом суммарного трафика оборудования, подключенного к коммутатору. Если пропускной способности разъема недостаточно, он может стать узким местом сети.

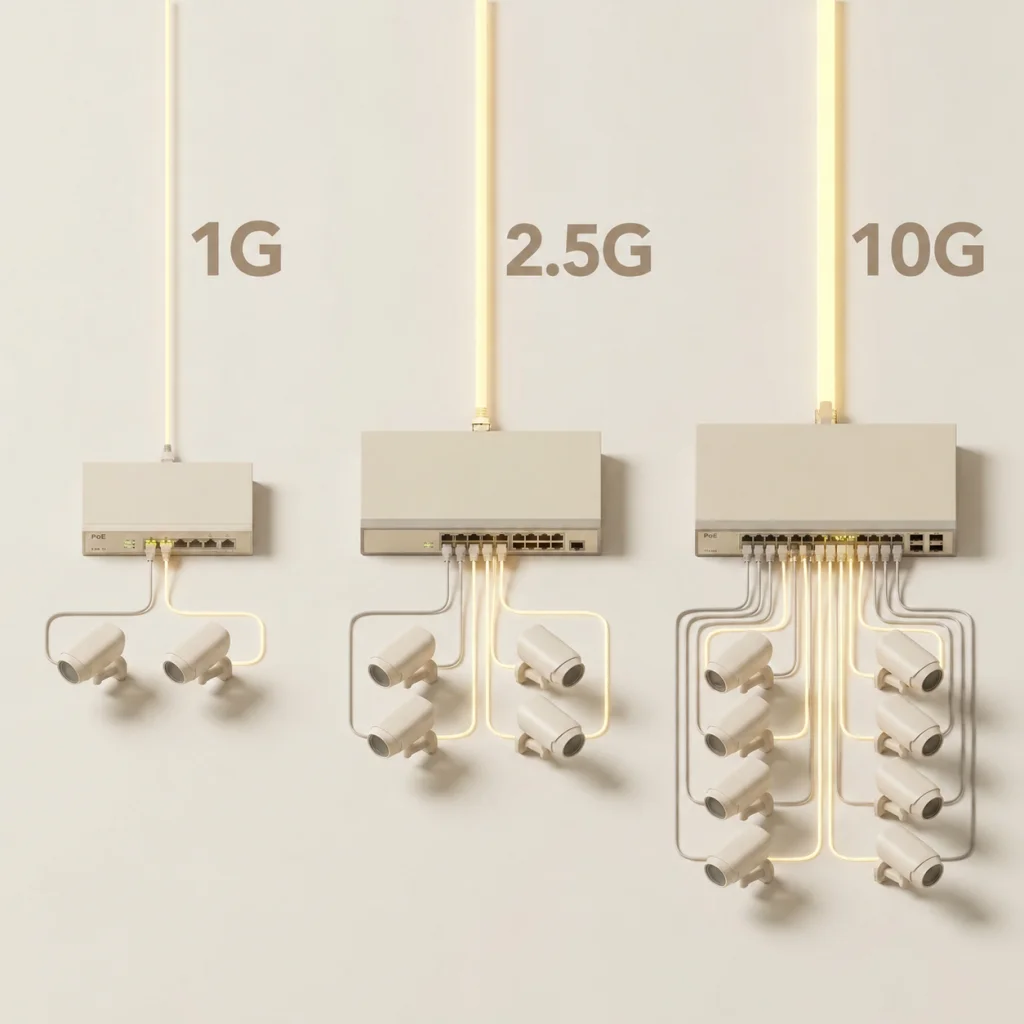

Например, при подключении большого количества IP-камер нужно учитывать общий битрейт всех видеопотоков, которые будут передаваться через uplink. Для небольшой системы может быть достаточно 1 Гбит/с, а в сетевой инфраструктуре с большим объемом трафика могут потребоваться соединения 2,5 или 10 Гбит/с.
При расчете желательно оставлять запас по пропускной способности на увеличение нагрузки и дальнейшее расширение сетевой инфраструктуры.
Зачем нужны SFP uplink-порты
Их используют, когда необходимо подключение по оптоволокну. Такой способ подходит для связи между этажами, отдельными зданиями, производственными участками и другими удаленными точками сети.
Для подключения в SFP-порт устанавливается совместимый трансивер, характеристики которого подбирают под тип оптического волокна, требуемую скорость и расстояние передачи.
Можно ли соединить два коммутатора через uplink
Да. Один из распространенных вариантов применения разъема - объединение нескольких коммутаторов в общую сеть. Например, один можно установить возле видеорегистратора, а второй - рядом с группой удаленных IP-камер.
При построении такой схемы нужно учитывать скорость подключения между ними и общий объем передаваемых данных. Если оборудования много, последовательное соединение большого количества коммутаторов может увеличить нагрузку на промежуточные линии.
Нужен ли отдельный uplink-порт
Отдельный разъем требуется не всегда. Современные модели часто позволяют использовать обычные Ethernet-разъемы для соединения с другими сетевыми устройствами.
Выделенные порты удобны тем, что основные разъемы остаются свободными для конечных подключений. Кроме того, uplink может иметь более высокую скорость или поддерживать SFP и SFP+, что важно при построении крупных сетей.
Вывод
Uplink-порты нужны для соединения коммутатора с другими маршрутизаторами, серверами, видеорегистраторами и другими участками сети. При выборе оборудования следует учитывать тип uplink-порта, его скорость, расстояние и предполагаемую нагрузку.
