Подключение нескольких коммутаторов в одну сеть

Несколько сетевых коммутаторов объединяют, когда портов одного устройства недостаточно или оборудование расположено в разных частях объекта. Такая схема используется в офисах, системах видеонаблюдения, СКУД, на складах, предприятиях и других объектах с большим количеством сетевых подключений.

При построении сети важно заранее определить количество коммутаторов, способ их соединения и предполагаемую нагрузку. От этого зависит скорость обмена данными между отдельными участками сети.

Как можно соединить коммутаторы

Для подключения нескольких коммутаторов используют Ethernet-порты RJ-45 или оптические SFP-порты. Выбор зависит от расстояния между оборудованием, необходимой скорости и доступных интерфейсов.

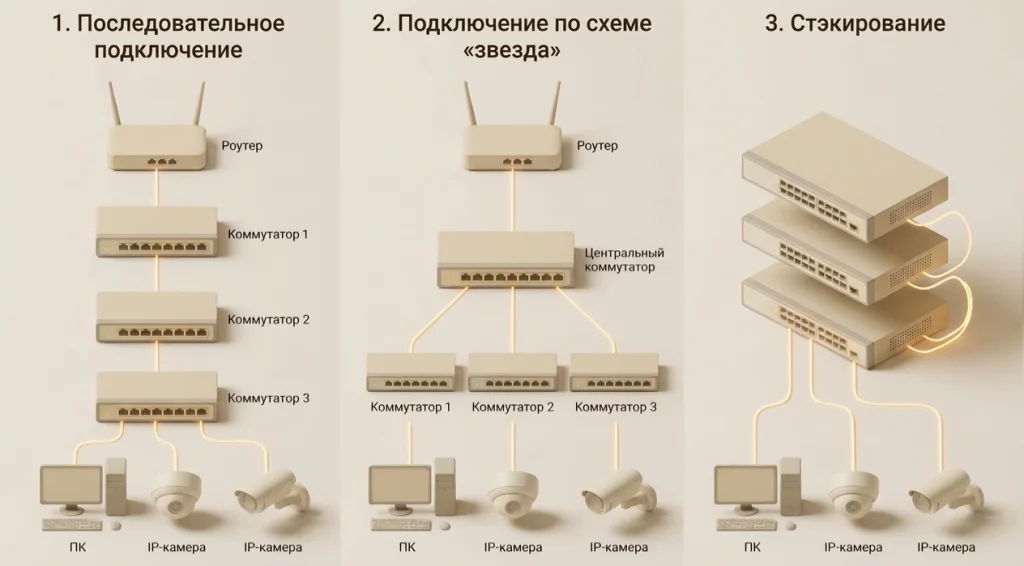

Основные варианты подключения:

• Последовательное подключение - второй коммутатор подключается к первому, третий ко второму и далее по цепочке. Подходит для небольших сетей, однако с увеличением количества звеньев возрастает нагрузка на соединения между коммутаторами.
• Подключение по схеме «звезда» - несколько коммутаторов подключаются к одному центральному. Такой вариант удобен для офисов, видеонаблюдения и сетей с оборудованием, расположенным в разных частях объекта.
• Стекирование - совместимые управляемые коммутаторы объединяются в группу и могут администрироваться как единая система. Такой способ применяется в корпоративных и крупных распределенных сетях.

Через какие порты подключать коммутаторы

Соединить два коммутатора можно через обычные Ethernet-порты, если они поддерживают необходимую скорость. Для связи между отдельными коммутаторами также предусмотрены uplink-порты.

Через uplink может передаваться трафик сразу от нескольких подключений, поэтому его пропускная способность должна соответствовать нагрузке. Например, если пользовательские порты работают на скорости 1 Гбит/с, для соединения нагруженных участков сети может потребоваться uplink на 10 Гбит/с.

Если коммутаторы находятся на большом расстоянии друг от друга, можно использовать SFP-порты и оптоволоконную линию. Такой вариант часто применяется между этажами, зданиями или удаленными участками объекта.

Как подключить два коммутатора

Для простой сети последовательность подключения выглядит следующим образом:

1. Подключите роутер или другое головное сетевое оборудование к первому коммутатору.
2. Соедините свободный порт первого коммутатора с портом второго.
3. Подключите компьютеры, IP-камеры, контроллеры СКУД и другое оборудование к свободным портам.
4. Проверьте наличие соединения и доступ оборудования к нужным ресурсам сети.
5. Для управляемых моделей настройте VLAN, параметры портов, STP и другие необходимые функции.

В небольшой сети с неуправляемыми моделями дополнительная настройка обычно не требуется.

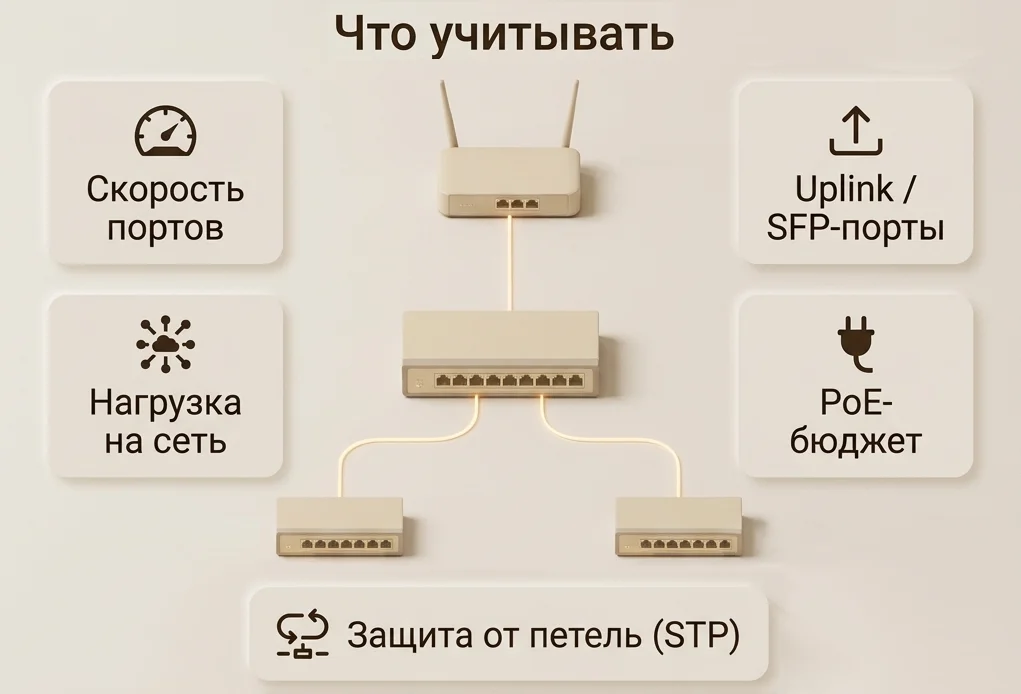

Что учитывать при подключении нескольких коммутаторов

В первую очередь необходимо рассчитать нагрузку на соединения между коммутаторами. Если к одному устройству подключено несколько IP-камер, весь их трафик будет передаваться через линию, соединяющую этот коммутатор с остальной сетью.

Также стоит учитывать:

• Скорость Ethernet и uplink-портов
• Общую пропускную способность коммутаторов
• Количество подключенного оборудования
• Расстояние между отдельными участками сети
• Наличие SFP-портов для оптического соединения
• Поддержку VLAN и STP
• Возможность дальнейшего расширения

Для PoE-коммутаторов дополнительно рассчитывают бюджет мощности. Подключение коммутаторов между собой не увеличивает PoE-бюджет каждого из них. Каждый PoE-коммутатор должен иметь достаточную мощность для оборудования, подключенного непосредственно к его PoE-портам.

Как избежать петли в сети

Петля в сетевом соединении - это ситуация, при которой данные бесконечно циркулируют по замкнутому маршруту между сетевыми устройствами, не достигая конечного пункта. Это приводит к серьёзной перегрузке сети и её нестабильной работе.

В управляемых сетях для защиты от таких ситуаций используется STP и его разновидности. Протокол определяет избыточные соединения и блокирует маршрут, который способен создать петлю.

Если требуется объединить несколько физических соединений для увеличения пропускной способности или резервирования, используют агрегацию каналов при наличии соответствующей поддержки у оборудования.

Сколько коммутаторов можно соединить

Единого количества для всех сетей нет. В небольшой системе можно последовательно соединить несколько устройств, но для крупного объекта такую схему нужно рассчитывать с учетом топологии и трафика.

Чем больше оборудования подключается к сети, тем важнее правильно распределить нагрузку между коммутаторами и подобрать скорость магистральных соединений. Для крупных офисов, предприятий, систем видеонаблюдения и СКУД лучше заранее составить схему сети и определить точки подключения оборудования.

Вывод

Несколько коммутаторов можно объединить через Ethernet, uplink или SFP-порты. Для небольшой сети подойдет простое соединение двух устройств, а при большом количестве подключений необходимо учитывать топологию, пропускную способность, скорость uplink-портов и защиту от сетевых петель.

Специалисты ТД АСД помогут разобраться в структуре сети, рассчитать нагрузку и подобрать коммутаторы и способ их соединения под конкретный объект.
