Грозозащита и устройства защиты линий

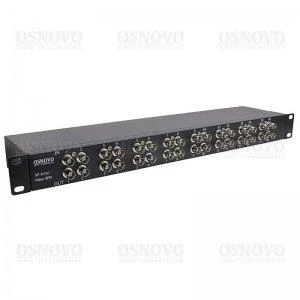

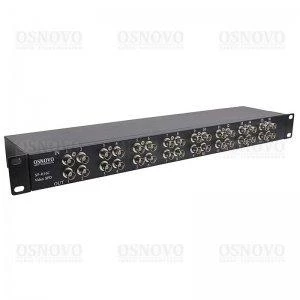

Описание: SP-H16C Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD на 16 каналов для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 10kA. Суммарный ток разряда (8/20мкс, Itotal) 20kA. Время отклика не более 1нс. Вх. - BNCx16. Вых. - BNCx16. Размеры (ШxВxГ): 442x32x99.7мм. Рабочая температура -40...+85°C.

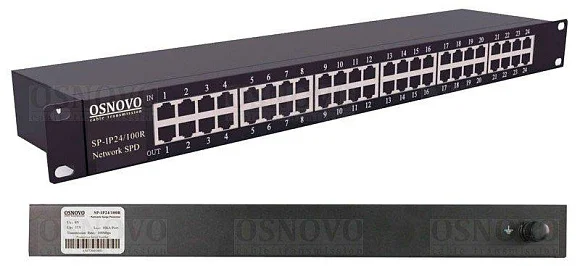

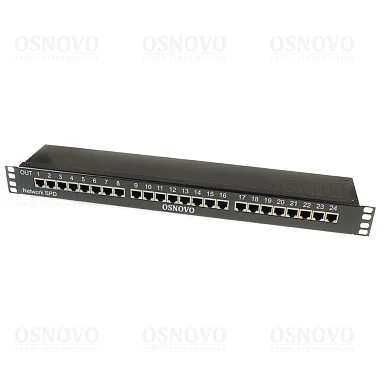

Описание: SP-IP24/100R Устройство грозозащиты для локальной вычислительной сети (скорость до 100 Мбит/с) на 24 порта. Двухступенчатая защита. Максимальное длительное рабочее напряжение (Uc) 6V. Номинальный ток разряда (8/20 мкс, In) 2,5kA. Суммарный ток разряда (8/20 мкс, Itotal) 10kA. Время отклика не более 1 нc. 24 входов (RJ45-мама), 24 выходов (RJ45-мама). Монтаж в 19" стойку (1U). Размеры (ШхВхГ): 487x44,5x102мм. Рабочая температура: -40…+80°С.

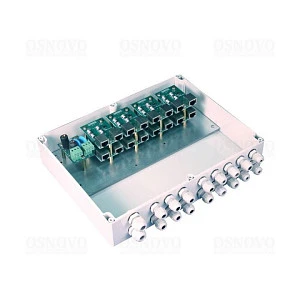

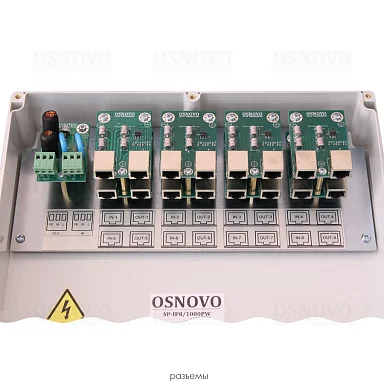

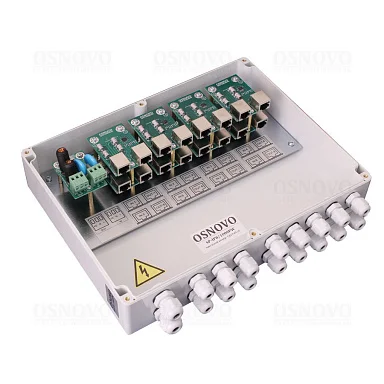

Описание: SP-IP8/1000PW Уличное устройство грозозащиты на 8 портов для локальной вычислительной сети (скорость до 1000 Мб/с) с защитой линий PoE (af/at, методы A + B, контакты 1/2, 3/6, 4/5, 7/8) и защитой линии питания 220V. Двухступенчатая защита. Максимальное длительное рабочее напряжение (Uс) : PoE - DC58V, сетевого питания - 320V. Номинальный ток разряда (8/20 мкс, In) для линии PoE - 2,5kA, для линии 220V - 5kA. Суммарный ток разряда (8/20 мкс, Itotal) 10kA. Время отклика для защиты PoE - 1нс, для защиты линии 220V - 25нс(L-N)/100нс(N-PE). 8 входов (RJ45-мама), 8 выходов (RJ45-мама), 1 вход для линии 220V - клеммы под винт (3pin), 1 выход - клеммы под винт (3pin). Корпус из поликарбоната с классом защиты IP65. Размеры (ШхВхГ): 300x111x230мм. Рабочая температура: -40…+80°С.

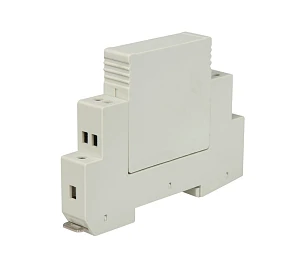

Описание: SP-DCD/24 Устройство для защиты цепей питания 24В. Исполнение на Din-рейку. Размеры (ШxВxГ): 14x89x65мм.

Описание: SP-SDI/1 Устройство грозозащиты для цепей передачи видеосигналов формата SDI(HD-SDI, 3G-SDI). Полоса пропускания до 3Гбит/с. Максимальный ток разряда 20кА. Время отклика не более 1нс. Вх.(линия) - BNC(розетка), вых.(к оборудованию) - BNC(штекер). Размеры (ШxВxГ): 23х23х58мм.

Описание: SP-DCD/48 Устройство для защиты цепей питания 48В. Исполнение на Din-рейку. Размеры (ШxВxГ): 18x90x63мм.

Описание: SP-DCD/12 Устройство для защиты цепей питания 12В. Исполнение на Din-рейку. Размеры (ШxВxГ): 14x89x65мм.

Описание: SP-CPD/12-24 Устройство грозозащиты цепей видео, питания и данных. Видео: 1 вход (BNC-мама), 1 выход (BNC-мама); Питание и данные: 1 вход (клеммы), 1 выход (клеммы). Две степени защиты. Цепь питания 12/24B. Размеры (ШxВxГ): 90x23x64мм.

Описание: SP-IP8/1000R Устройство грозозащиты для локальной вычислительной сети (скорость до 1000 Мбит/с) на 8 портов. Двухступенчатая защита. Максимальное длительное рабочее напряжение (Uc) 6V. Номинальный ток разряда (8/20 мкс, In) 2,5kA. Суммарный ток разряда (8/20 мкс, Itotal) 20kA. Время отклика не более 1 нc. 8 входов (RJ45-мама), 8 выходов (RJ45-мама). Монтаж в 19" стойку (1U). Размеры (ШхВхГ): 487x44,5x102мм. Рабочая температура: -40…+80°С.

Описание: SP-C8D Устройство грозозащиты цепей видео и данных. Видео: 8 входов (BNC-мама), 8 выходов (BNC-мама); данные: 8 входов (клеммы), 8 выходов (клеммы). Две степени защиты. Размеры (ШxВxГ): 484x45x30мм.

Описание: SP-IP8/100R Устройство грозозащиты для локальной вычислительной сети (скорость до 100 Мбит/с) на 8 портов. Двухступенчатая защита. Максимальное длительное рабочее напряжение (Uc) 6V. Номинальный ток разряда (8/20 мкс, In) 2,5kA. Максимальный ток разряда (8/20 мкс, Itotal) 10kA. Время отклика не более 1 нc. 8 входов (RJ45-мама), 8 выходов (RJ45-мама). Монтаж в 19" стойку (1U). Размеры (ШхВхГ): 487x44,5x102мм. Рабочая температура: -40…+80°С.

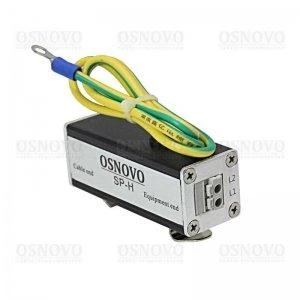

Описание: SP-H Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для кабеля витой пары. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 5kA. Суммарный ток разряда (8/20мкс, Itotal) 10kA. Время отклика не более 1нс. Вх. - Клм.(2pin). Вых. - Клм.(2pin). Монтаж на DIN-рейку. Размеры (ШхВхГ): 25x68x25мм. Рабочая температура -40...+85°C.

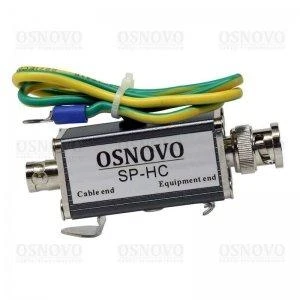

Описание: SP-HC Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 10kA. Суммарный ток разряда (8/20мкс, Itotal) 20kA. Время отклика не более 1нс. 1 вход (BNC-мама), 1 выход (BNC-папа). Монтаж на DIN-рейку. Размеры (ШхВхГ): 25x82x25мм. Рабочая температура -40...+85°C.

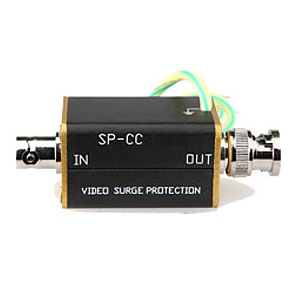

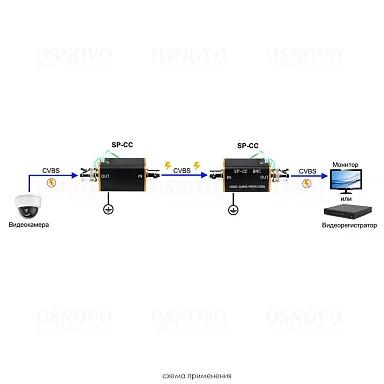

Описание: SP-CC Устройство грозозащиты цепей видео. 1 вход (BNC-мама), 1 выход (BNC-папа). Размеры (ШxВxГ): 25x25x43мм.

Описание: SP008 Устройство грозозащиты HDMI (v.1.4). Максимальное напряжение перегрузки 8КВ. Полоса пропускания до 10.2Гбит/с. Вх. - HDMI(A). Вых. - HDMI(A). Размеры (ШxВxГ): 25.4x25.4x58.3мм. Рабочая температура -40...+55°C.

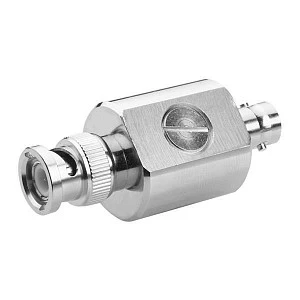

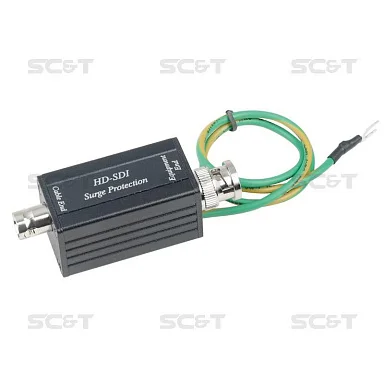

Описание: SP007 (HD-SDI) Устройство грозозащиты для цепей передачи видеосигналов формата SDI (HD-SDI, 3G-SDI). Двуххступенчатая защита. Полоса пропускания видеосигнала до 2.97GHz. Номинальный ток разряда (8/20мкс, In) 10kA. Суммарный ток разряда (8/20мкс, Itotal) 15kA. Вх. - BNC(штекер). Вых. - BNC. Размеры (ШxВxГ): 25.4x25.4x75.5мм. Рабочая температура -40...+55°C.

Описание: SP004VPD Устройство грозозащиты цепей видео, питания и управления (или 2-х сигналов управления и питания). Максимальное напряжение перегрузки 4КВ. Максимальное напряжение цепи питания AC40V/DC56V. Вх. - F/Клм.х4. Вых. - F/Клм.х4. Размеры (ШxВxГ): 87x27x67мм. Рабочая температура -40...+55°C.

Описание: SP004 Устройство грозозащиты цепи видео или управления одноканальное. Максимальное напряжение перегрузки 4КВ. Вх. - Клм.х2. Вых. - Клм.х2. Размеры (ШxВxГ): 25x25x65мм. Рабочая температура -40...+55°C.

Описание: SP003 Устройство грозозащиты цепей видео одноканальное. Максимальное напряжение перегрузки 4КВ. Позволяет защитить до 2-х каналов видео: защищает две пары (2 и 4). Вх. - RJ45. Вых. - RJ45. Размеры (ШxВxГ): 25x25x85мм. Рабочая температура -40...+55°C.

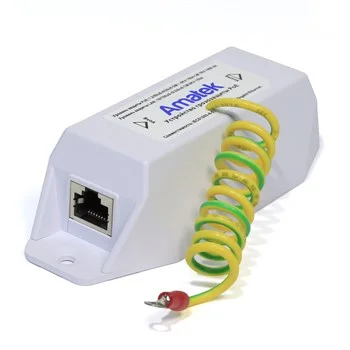

Описание: AN-PSP Устройство грозозащиты сети Ethernet. Скорость до 1000Mbps. 1 вход (RJ45-мама), 1 выход (RJ45-мама). Максимальное рабочее напряжение 6В. Номинальный ток пробоя (8/20 мкс) 750A. . Уровень защитного напряжения ≤90В. Сопротивление изоляции ≥0.4 МОм. Размеры 130x48x36 мм. Рабочая температура: 0…+55°С.

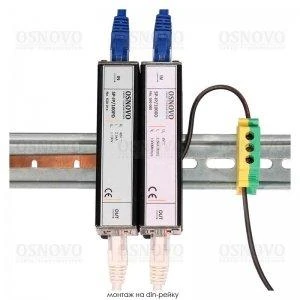

Описание: SP-IP/100D Устройство грозозащиты Osnovo SP-IP/100D предназначено для низковольтной аппаратуры FE LAN и систем IP-видеонаблюдения. Класс устройства по ГОСТ Р 51992-2011 — III (D), что соответствует защите от остаточных скачков напряжения и синфазных перенапряжений, для фильтрации высокочастотных помех. Форма волны импульса тока — 8/20 мкс. Номинальный разрядный ток — 5 кА. Время срабатывания — ?1 нс. Порты УЗИП: вход/выход RJ-45, разъем для кабеля заземления. Защищаемые контакты — 1, 2, 3 и 6. Уровень напряжения защиты — ?35 В. Максимальный ток, длительно подаваемый к защищаемому оборудованию — 1 А. Полоса пропускания — 500 МГц. Максимальное длительное напряжение — 6 В. Предусмотрена возможность монтажа на din-рейку. В комплекте поставки Ethernet-кабель RJ-45/RJ-45 (30 см). Рабочие температуры — -40 ?С… +80 ?C. Габариты — 25?104?25 мм.

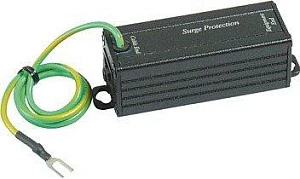

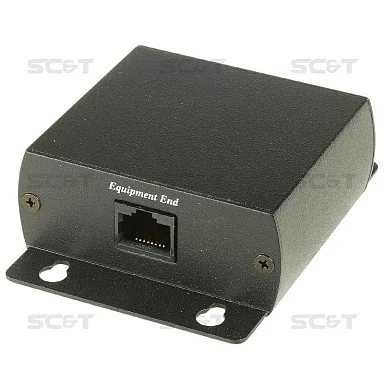

Описание: SP006 Устройство SC&T SP006 предназначено для защиты от скачков напряжения приемников и передатчиков неэкранированного кабеля витая пара (U/UTP, все 4 пары защищены), LAN, компьютерного оборудования, использующего сетевой кабель. Максимальный скачок напряжения — 4 кВ. Форма волны импульса тока — 8/20 мкс. Номинальный ток разряда — 44 кА, максимальный — 100 кА. Время отклика — ?1 нс. Оснащен портами RJ-45 (вход/выход). Защищаемые контакты — 1, 2, 3 и 6. Уровень защиты — 7.6–10 В. Полоса пропускания — 1 ГГц. Вносимые потери — ?2 дБ, возвратные 75 Ом) — 16 дБ. Диапазон рабочих температур — -40 ?С… +55 ?C. Габариты — 67?87?27 мм.

Описание: SP006P Устройство SC&T SP006P предназначено для защиты от грозовых разрядов и скачков напряжения сетей 10/100 Base-T Ethernet, в том числе с передачей питания (РоЕ). Максимальное краткосрочное напряжение перегрузки — 4 кВ. Форма импульса — 8/20 мкс. Номинальный ток разряда — 2 кА, максимальный — 400 кА. Время срабатывания УЗИП — ?1 нс. Оснащен сетевыми портами RJ-45 входа/выхода. Максимальное напряжение линий передач: данных — 7.5 В DC (контакты — 1, 2, 3, 6), электропитания — 60 В (контакты — 4, 5, 7, 8). Уровень напряжения защиты — 58–77 В. Полоса пропускания — 0… 1 ГГц. Затухание сигнала — ?0.2 дБ. Потери на отражение — 16 дБ. Интервал рабочих температур — -40 ?С… +55 ?C. Габариты — 85?25?25 мм, вес – 90 г.

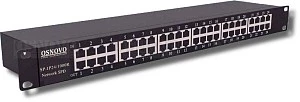

Описание: SP-IP16/1000PR Устройство Osnovo SP-IP16/1000PR для сетей Gigabit Ethernet с поддержкой PoE (метод А+ Б, до 75 Вт, IEE802.3af/at) предназначено для одновременной защиты до 16 единиц оборудования систем IP-видеонаблюдения и LAN от синфазных помех и импульсных перенапряжений, вызванных асимметрией фаз в сети или электрическими разрядами в атмосфере. Форма волны импульса — 8/20 мкс, сила тока разряда на линии — 2.5 кА, суммарный ток разряда — 20 кА. Время отклика — ?1 нс. Напряжение номинальное — 48 В, максимальное —58 В. УЗИП оборудован портами 16?RJ-45 (вход) и 16?RJ-45 (выход), разъемом для кабеля заземления. Двухступенчатая защита контактов 1–8. Уровень напряжения защиты: (линия-линия) — ?20 В, (линия-земля) — ?600 В. Ток нагрузки — 1 А. Затухание —
