ЦМО ШРН-9.300 Настенный 9U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-9.300 9U (600 × 300) с цельнометаллической сварной конструкцией и стеклянной передней дверью предназначен для размещения активного и пассивного сетевого оборудования в серверных и коммутационных узлах. Шкаф подтверждён полезной глубиной 250 мм, распределённой нагрузкой 200 кг и массой 12 кг, что обеспечивает монтаж стандартных 19" устройств.

Особенности шкафа ЦМО ШРН-9.300

• Монтажная ёмкость 9U - позволяет разместить стандартное 19" оборудование для малых стой и коммутационных узлов.
• Габариты 600 × 310 × 479 мм - компактный корпус подходит для установки в ограниченном пространстве и обеспечивает единообразие креплений.
• Полезная глубина 250 мм - обеспечивает совместимость с оборудованием, рассчитанным на малую глубину корпуса.
• Распределённая нагрузка 200 кг - поддерживает монтаж нескольких единиц оборудования и аксессуаров.
• Передняя дверь стеклянная - обеспечивает визуальный контроль установленного оборудования без открывания дверцы.
• Сварная конструкция и толщина металла 1,2 мм - гарантируют жесткость корпуса при монтаже и эксплуатации.
• Вертикальные направляющие регулируются по глубине - упрощают позиционирование монтажных профилей и установку устройств разной глубины.
• Места для вентиляторных модулей и щёточных вводов - позволяют организовать вентиляцию и кабельные вводы для аккуратной прокладки кабелей.
• Система заземления в базовой комплектации - обеспечивает выполнение требований по электробезопасности при установке оборудования.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования в пределах 9U, что делает его пригодным для сетевых коммутаторов, маршрутизаторов и панелей коммутации малой глубины. Регулируемые вертикальные направляющие позволяют точно позиционировать устройства и аксессуары с четырьмя точками крепления.

Монтаж и установка шкафа

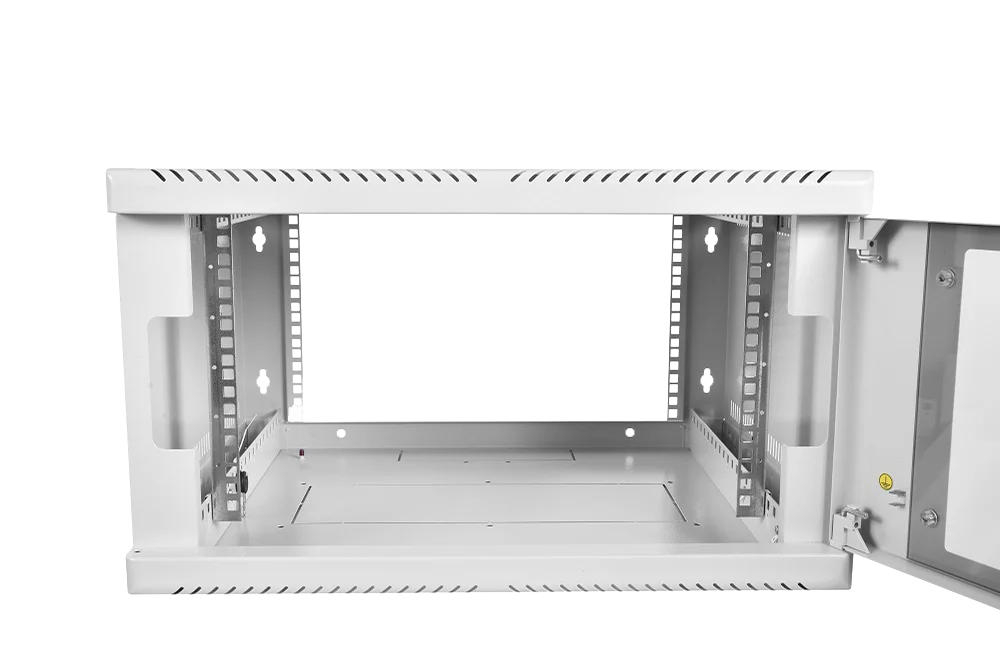

Шкаф поставляется в собранном виде и устанавливается на стену через отверстия в задней стенке, что ускоряет монтаж и ввод в эксплуатацию. Возможность установки двери справа или слева и угол открытия 180° упрощают доступ при обслуживании и позволяют адаптировать шкаф под расположение помещения.

Габариты и полезная глубина

Габариты корпуса 599 × 310 × 479 мм при полезной глубине 250 мм обеспечивают компактное размещение в коридорах и офисных помещениях. Такие размеры подходят для оборудования с небольшой глубиной, а юнитовая перфорация на задней части облегчает крепление дополнительных аксессуаров.

Нагрузка и конструкция

Сварная конструкция с толщиной металла 1,2 мм и распределённой нагрузкой 200 кг обеспечивает прочность при размещении нескольких модулей и аксессуаров. Цельнометаллический корпус исключает необходимость сборки и повышает механическую жесткость при эксплуатации.

Доступ к оборудованию

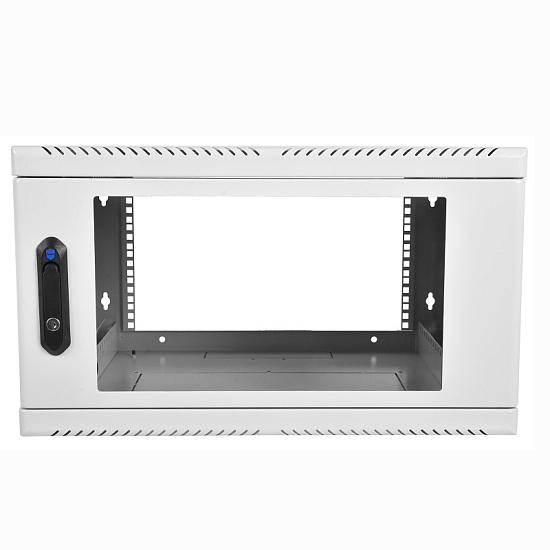

Стеклянная передняя дверь позволяет визуально контролировать состояние устройств без открытия шкафа, а новый усиленный точечный замок с поворотной ручкой обеспечивает фиксацию дверцы в закрытом положении. Доступ возможен с двух сторон при установке, что упрощает обслуживание коммуникаций и замену модулей.

Вентиляция и кабельная организация

В крыше и основании предусмотрены места для установки вентиляторных модулей R-FAN и щёточных вводов КВ-Щ, что позволяет организовать активное охлаждение и аккуратный ввод кабелей в шкаф. Наличие мест под щёточные вводы упрощает прокладку кабелей при минимизации люфтов и внешних помех.

Корпус и защита

Шкаф выполнен в сером цвете RAL 7035 и соответствует стандарту IEC 60 297 для 19" конструкций, что подтверждает совместимость с общепринятыми монтажными решениями. Отсутствие острых углов на фронтальной стороне повышает безопасность при обслуживании и снижает риск травм при контакте со шкафом.

Гарантия 1 год
