ЦМО ШРН-9.480 Настенный 9U телекоммуникационный шкаф 19"

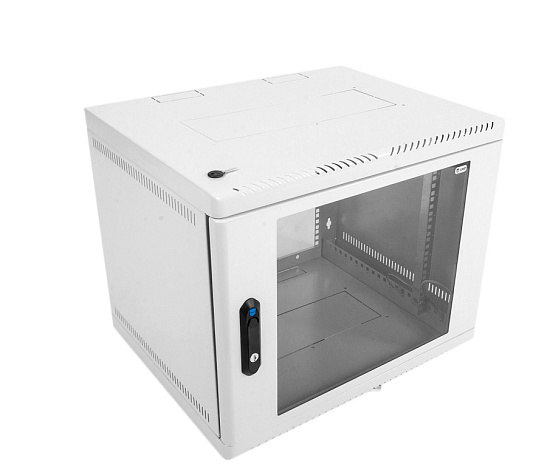

Настенный телекоммуникационный шкаф ЦМО ШРН-9.480 предназначен для размещения активного и пассивного 19" оборудования и оснащён подтверждёнными параметрами монтажа и защиты. Модель имеет монтажную ёмкость 9U, габариты 599 × 490 × 479 мм и стеклянную переднюю дверь, обеспечивая удобный доступ и видимость установленного оборудования.

Особенности шкафа ЦМО ШРН-9.480

• Монтажная ёмкость 9U - позволяет устанавливать стандартное 19" оборудование и модули в компактном настенном исполнении.
• Габариты 599 × 490 × 479 мм - дают представление о занимаемом пространстве для планирования размещения на стене и размещения аксессуаров.
• Полезная глубина 425 мм - обеспечивает совместимость с оборудованием требующим определённой глубины крепления и кабельного запаса.
• Распределённая нагрузка 200 кг - пригодна для размещения массивных блоков и коммутационных панелей с учётом равномерного распределения массы.
• Цельнометаллическая сварная конструкция - обеспечивает жёсткость корпуса и удобство установки в собранном виде без дополнительной сборки.
• Толщина металла 1,2 мм - повышает механическую стойкость корпуса при эксплуатации и монтаже оборудования.
• Передняя дверь стеклянная с механическим креплением - обеспечивает визуальный контроль оборудования и упрощённую замену стекла при необходимости.
• Система заземления в стандартной комплектации - обеспечивает выполнение требований по электро- и эксплуатационной безопасности при монтаже оборудования.

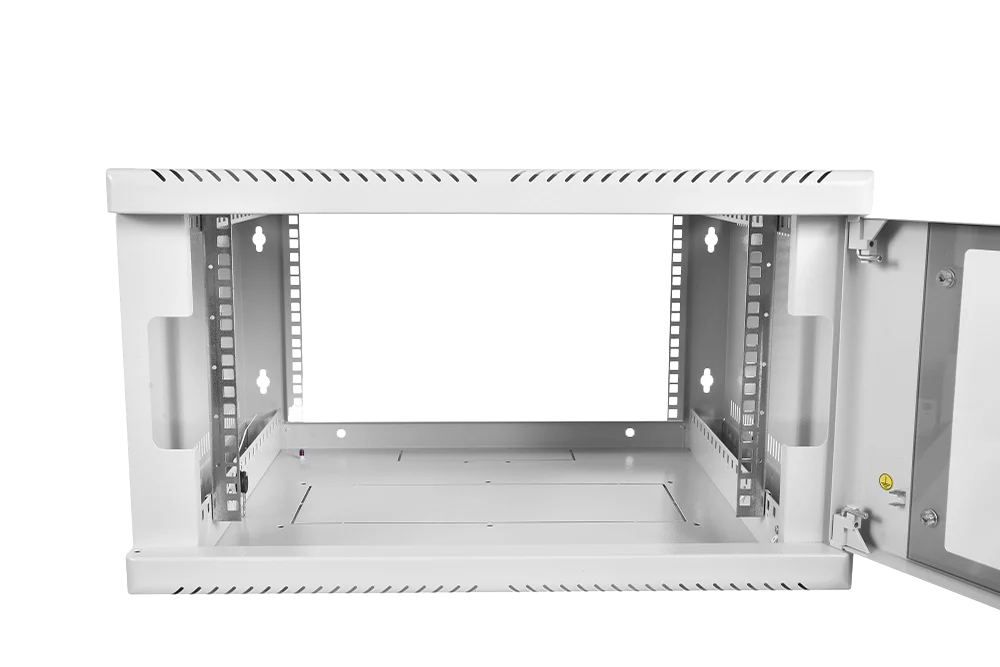

• Вертикальные направляющие с регулировкой по глубине - позволяют адаптировать внутреннее пространство под различные конфигурации монтажа и дополнительную пару направляющих.

Размещение оборудования

Шкаф рассчитан на стандартное 19" оборудование и предоставляет монтажную ёмкость 9U, что позволяет компоновать активные и пассивные модули в одном корпусе. Юнитовая перфорация задней части и возможность установки второй пары направляющих облегчают крепление устройств с четырьмя точками крепления.

Монтаж и установка шкафа

Модель поставляется в собранном виде и устанавливается на стену через отверстия в задней стенке, что ускоряет монтаж и уменьшает подготовительные работы. Конструкция сварного корпуса и отсутствие острых углов спереди повышают безопасность при установке и обслуживании.

Габариты и полезная глубина

Габариты 599 × 490 × 479 мм и полезная глубина 425 мм позволяют планировать размещение шкафов в ограниченных по глубине помещениях. Регулируемые вертикальные направляющие дают возможность адаптировать внутреннюю компоновку под конкретные устройства и аксессуары.

Нагрузка и конструкция

Шкаф имеет распределённую нагрузку 200 кг и цельнометаллическую сварную конструкцию с толщиной металла 1,2 мм, что обеспечивает необходимую прочность при эксплуатации. Масса корпуса 16 кг упрощает логистику и монтаж на стену при соблюдении требований по креплению.

Доступ к оборудованию

Передняя стеклянная дверь с возможностью установки на правую или левую петлю и угол открытия 180° обеспечивает удобный доступ к фронтальной части оборудования. Конструкция двери с механическим креплением стекла повышает жёсткость и упрощает обслуживание при замене элементов.

Вентиляция и кабельная организация

В крыше и основании предусмотрены места для установки вентиляторных модулей R-FAN и щёточных вводов КВ-Щ, что позволяет организовать принудительную вентиляцию и аккуратный ввод кабелей. Наличие щёточных вводов и места под модули способствует сохранению внутреннего порядка и оптимизации кабельных трасс.

Корпус и защита

Шкаф выполнен в сером цвете RAL 7035 и соответствует стандарту IEC 60 297 для 19" конструкций, что подтверждает соответствие размерным и конструктивным требованиям для монтажа оборудования. Новая конструкция двери и усиленный точечный замок повышают жёсткость фиксации двери и защищают от несанкционированного доступа.

Гарантия 1 год
