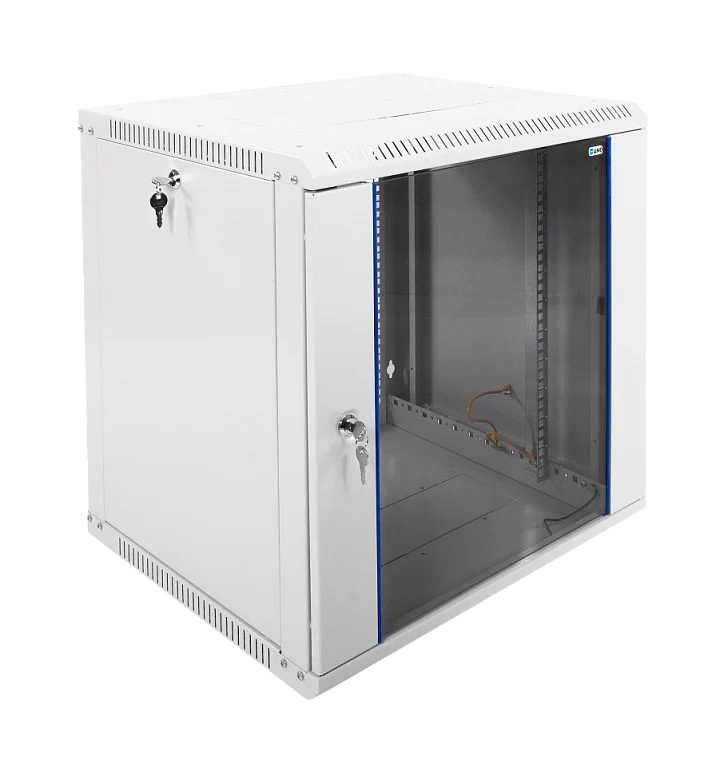

ЦМО ШРН-Э-12.500 Настенный 12U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-Э-12.500 предназначен для размещения активного и пассивного 19" телекоммуникационного оборудования и выполнен в разборной конструкции для удобства монтажа и транспортировки. Подтвержденные параметры включают монтажную ёмкость 12U, габариты 600 × 520 мм и полезную глубину 470 мм.

Особенности шкафа ЦМО ШРН-Э-12.500

• Монтажная ёмкость 12U - обеспечивает стандартное крепление 19" оборудования и позволяет планировать размещение модулей в юнитах.
• Габариты 600 × 520 мм - компактный внешний размер для установки в помещениях с ограниченным пространством.
• Полезная глубина 470 мм - позволяет размещать оборудование с ограниченной глубиной и упрощает прокладку кабелей за стойками.
• Распределённая нагрузка 75 кг - указывает на допустимую массу смонтированного оборудования для расчёта суммарной нагрузки.

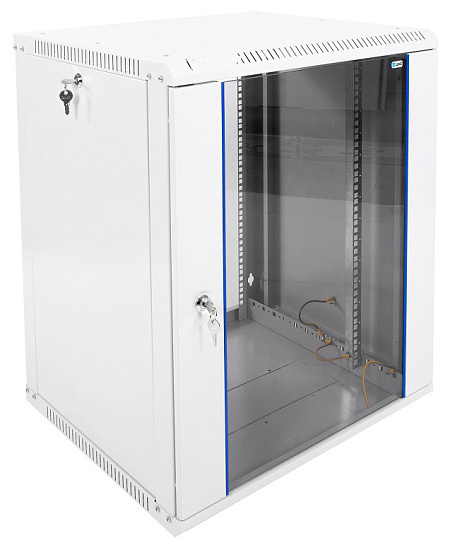

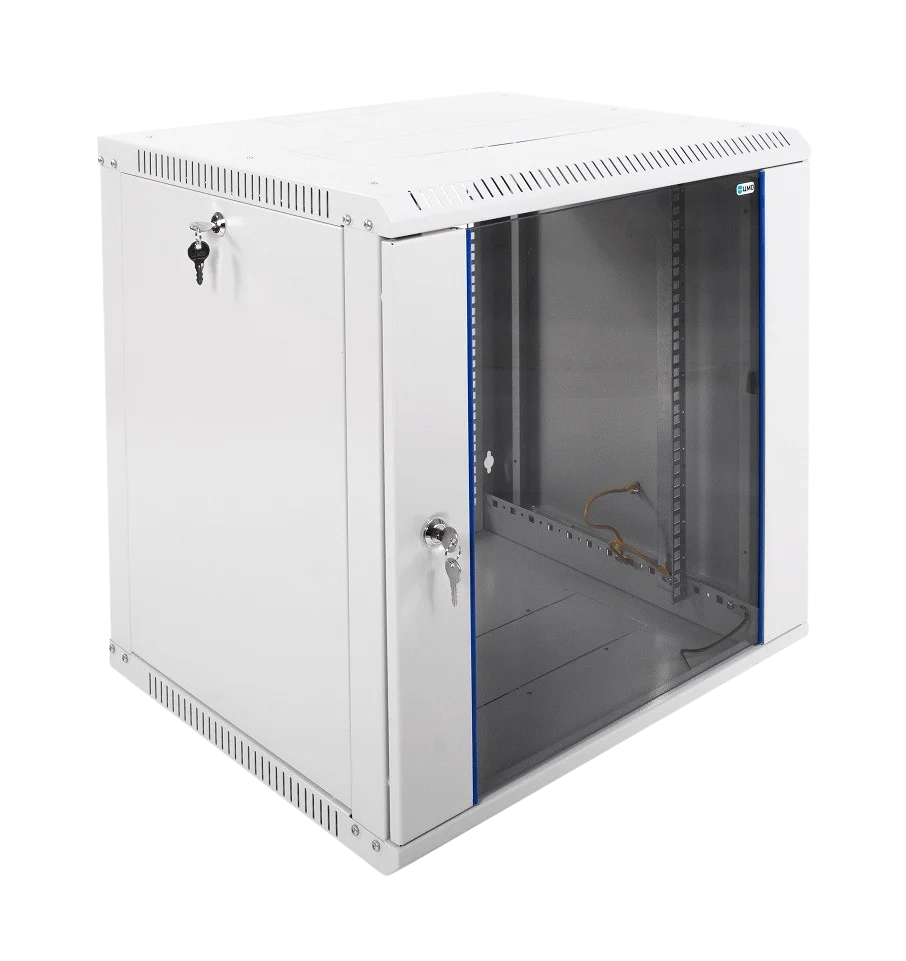

• Передняя дверь стеклянная - обеспечивает визуальный контроль состояния оборудования без открытия дверцы и упрощает обслуживание.
• Разборная конструкция - облегчает транспортировку и монтаж в условиях ограниченного доступа.

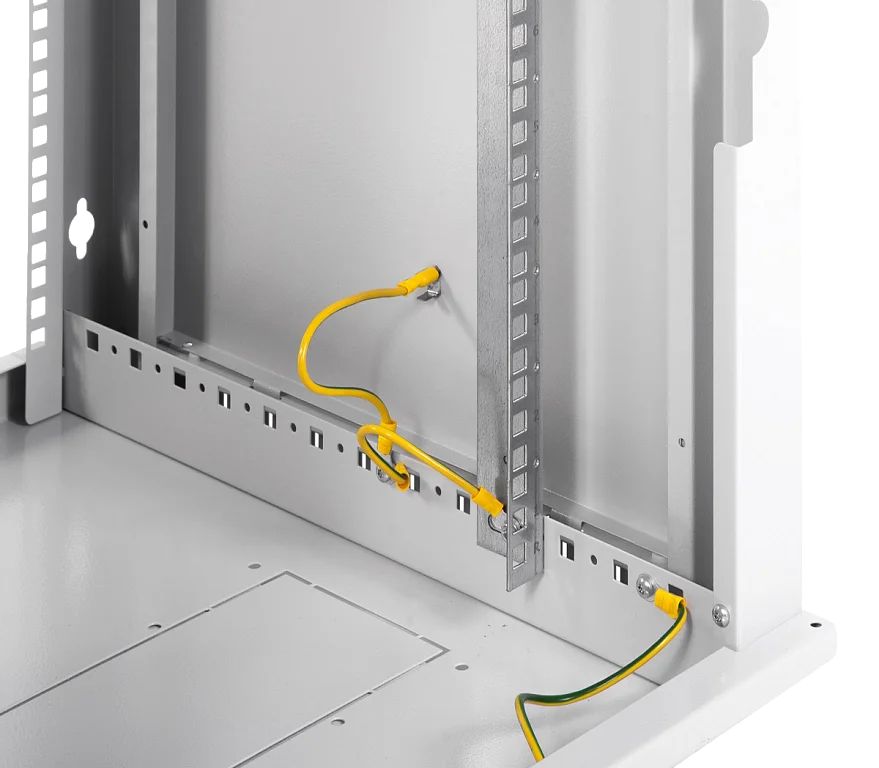

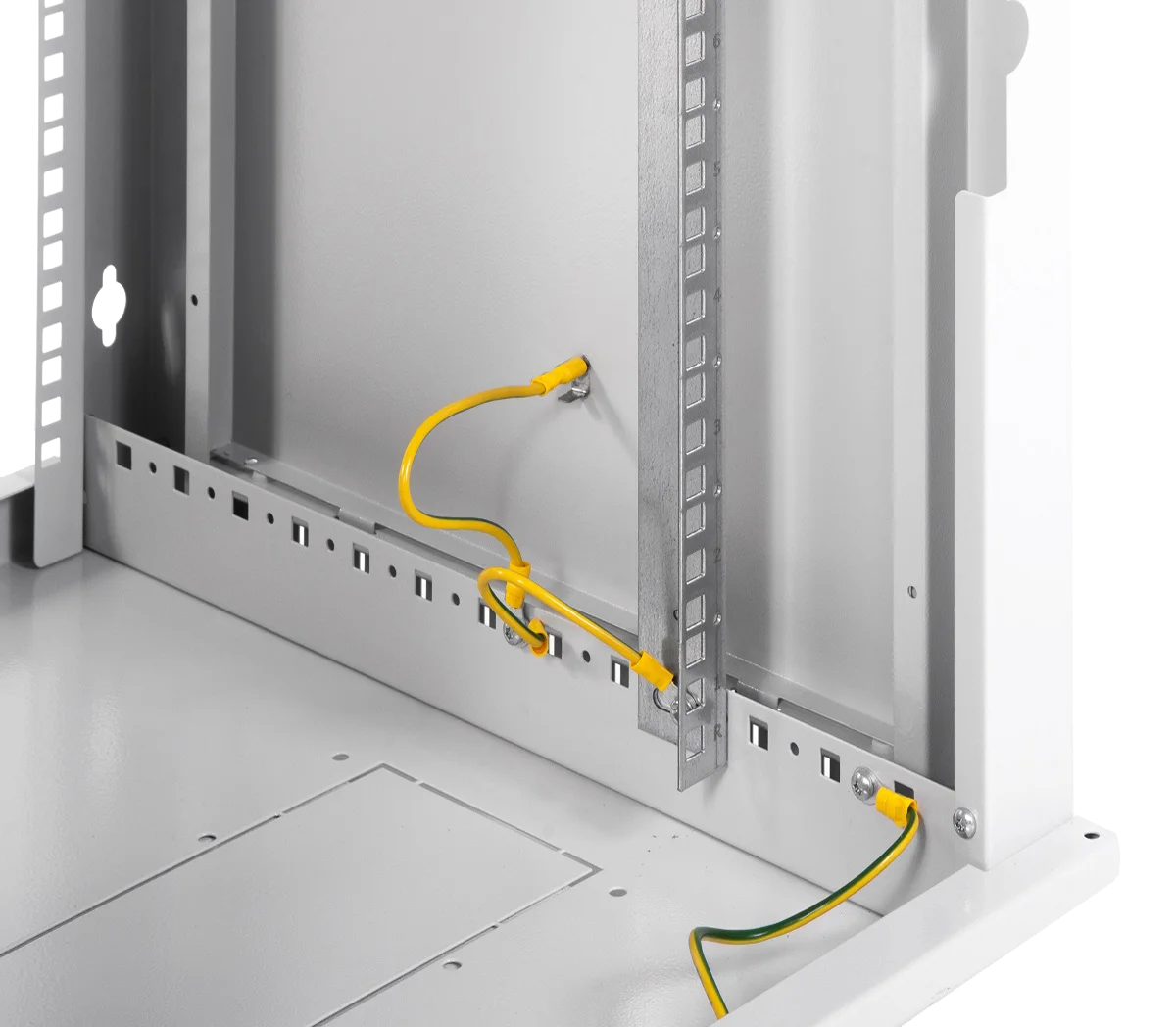

• Вертикальные направляющие с регулировкой по глубине - позволяют адаптировать расположение монтажных профилей под конкретные устройства.
• Кабельные вводы в крыше и дне 55 × 210 мм - упрощают организацию вводов и установку щёточных вводов для аккуратной прокладки кабелей.

Размещение оборудования

Шкаф рассчитан на размещение 19" оборудования в объёме 12U, что упрощает подбор коммутационных и активных модулей по высоте. Наличие регулируемых вертикальных направляющих позволяет смещать монтажную плоскость внутрь корпуса для установки приборов разной глубины, а рассчитанная распределённая нагрузка помогает оценить общий вес устанавливаемых устройств.

Монтаж и установка шкафа

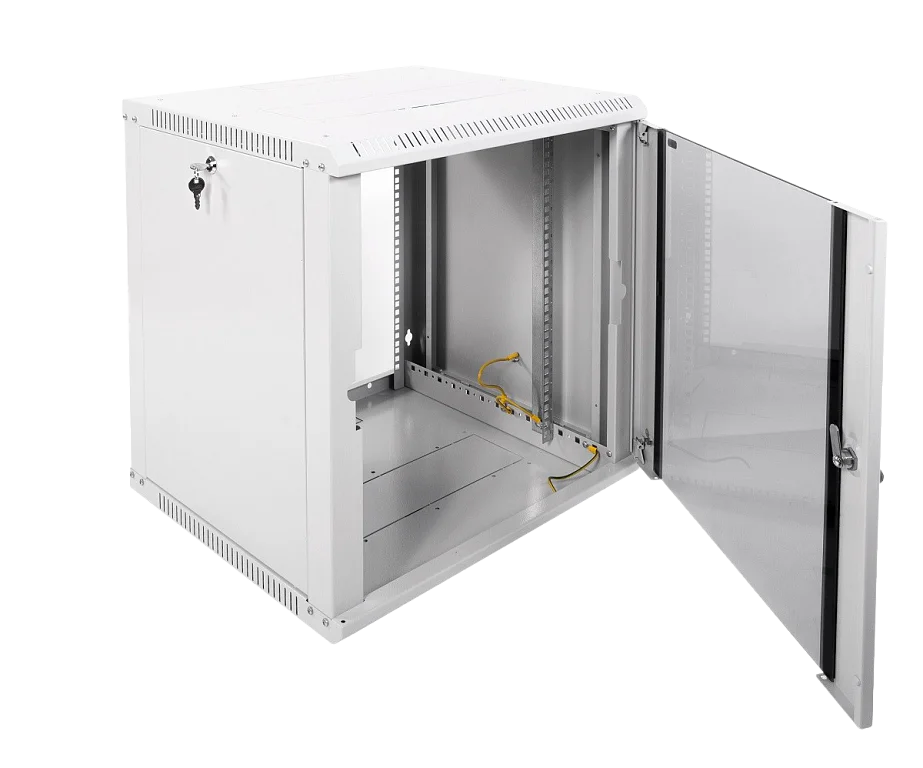

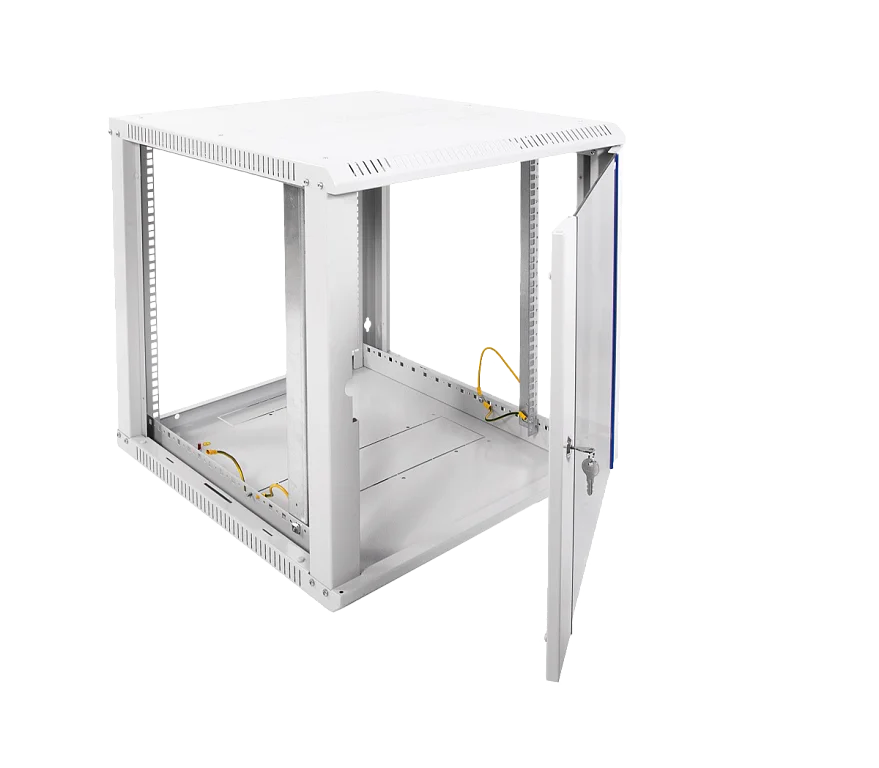

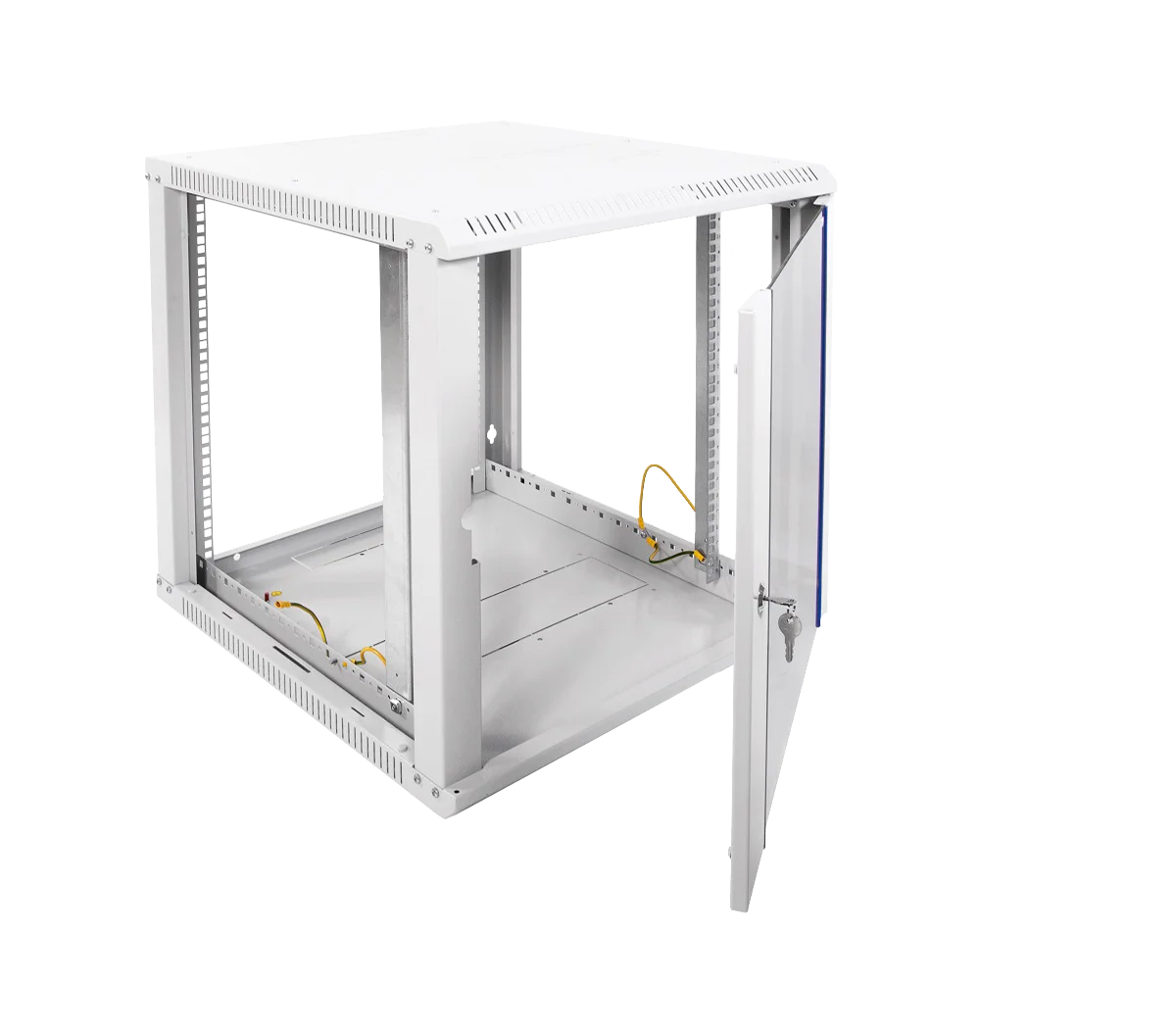

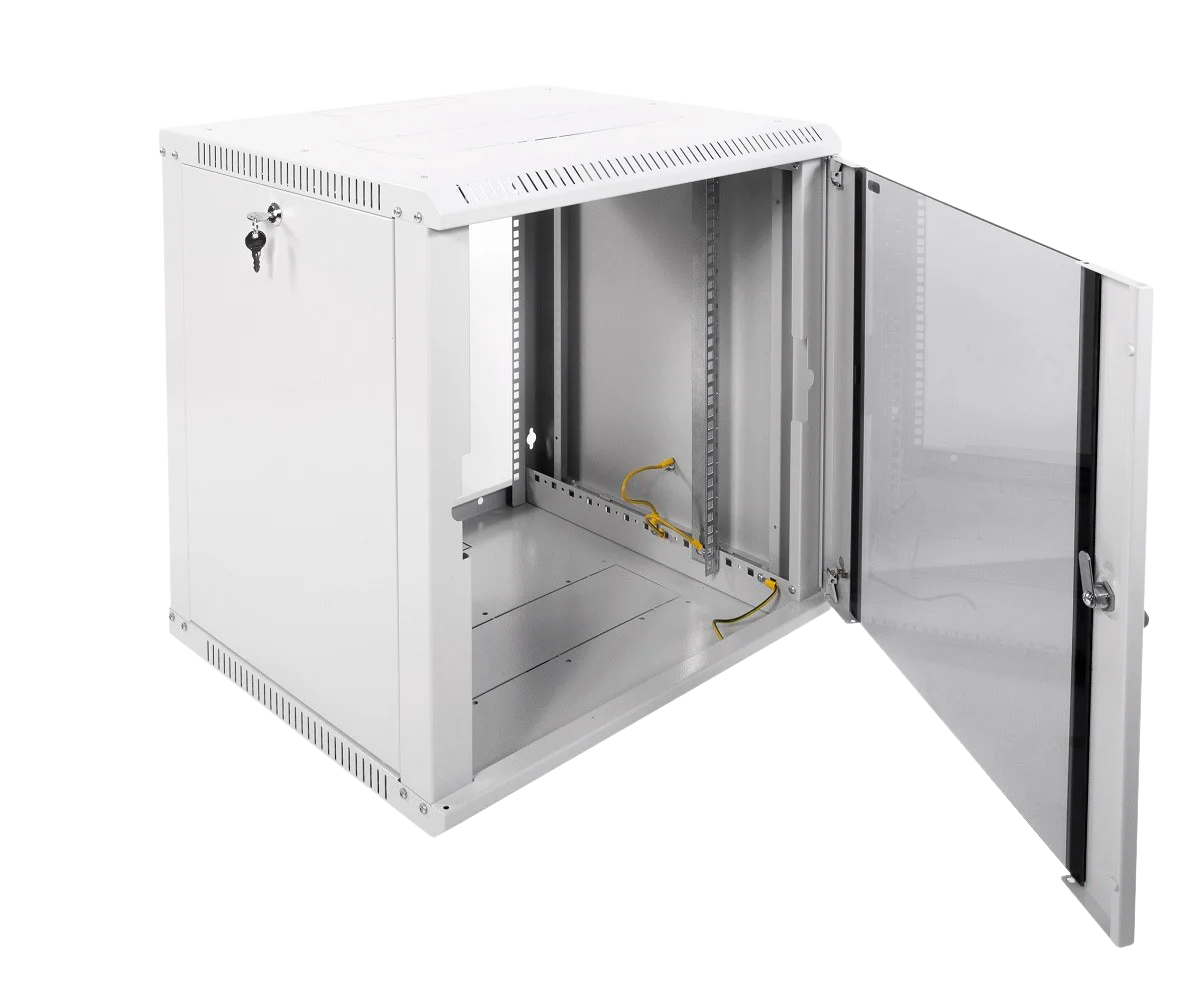

Разборная конструкция шкафа включает крышу, дно, передние направляющие и съёмные боковые панели, что облегчает монтаж в сложных условиях и транспортировку в разобранном виде. Возможность установки двери справа или слева и угол открытия 180° упрощают доступ при размещении шкафа в нишах или у стен.

Габариты и полезная глубина

Внешние габариты 600 × 520 мм при полезной глубине 470 мм позволяют учитывать расположение шкафа в помещении и оставлять пространство для прокладки кабелей. Эти параметры важны при выборе дополнительного оборудования, полок и модулей, совместимых по глубине.

Кабельная организация

В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм, пригодные для установки щёточных вводов, что обеспечивает аккуратную и защищённую разводку кабелей. Наличие таких вводов облегчает разделение силовых и сигнальных магистралей и уменьшает риск повреждений при эксплуатации.

Вентиляция и охлаждение

Шкаф допускает установку вентиляторных модулей R-FAN в основание или крышу, что позволяет организовать активное охлаждение при повышенной тепловой нагрузке. Возможность установки модулей даёт гибкость в выборе способа отвода теплого воздуха в зависимости от конфигурации оборудования.

Доступ к оборудованию

Передняя стеклянная дверь обеспечивает визуальный контроль и быстрый внешний осмотр состояния монтажного оборудования без доступа внутрь, а съёмные боковые панели упрощают полный доступ к монтажным профилям и кабельным трассам при обслуживании. Угол открытия дверей 180° облегчает работы по установке и замене модулей.

Гарантия 1 год
