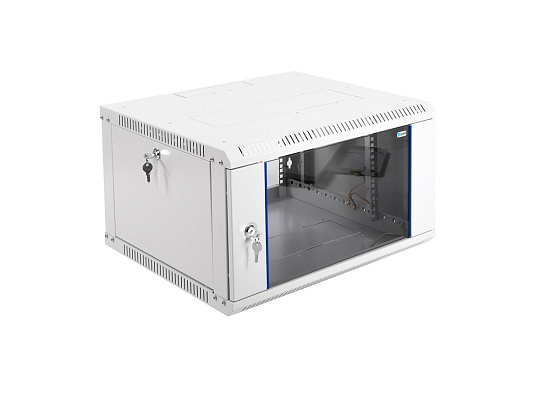

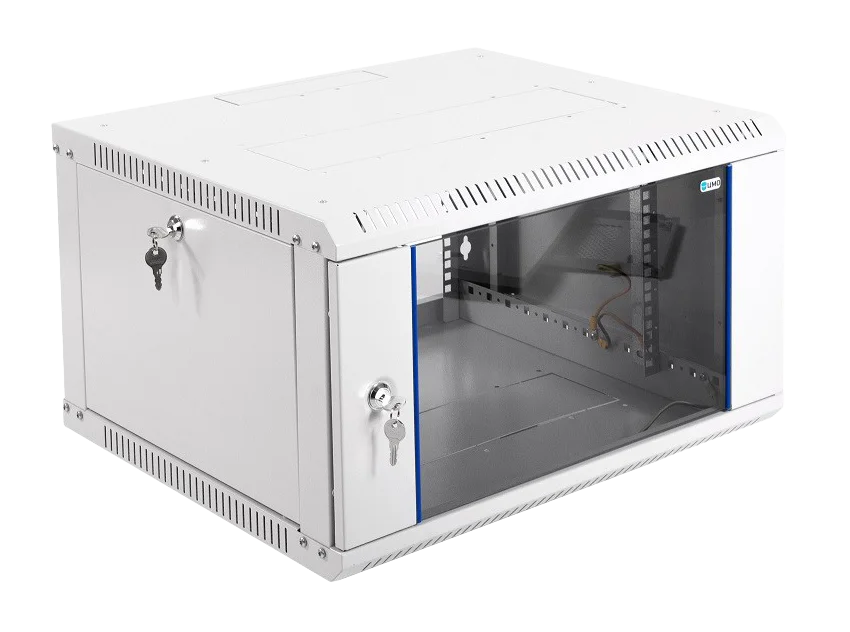

ЦМО ШРН-Э-6.500 Настенный 6U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-Э-6.500 19" 6U предназначен для размещения активного и пассивного оборудования в телекоммуникационных узлах. Подтвержденные параметры: габариты 600 × 520 мм, полезная глубина 470 мм и распределённая нагрузка 75 кг.

Особенности шкафа ЦМО ШРН-Э-6.500

• Настенный монтаж, 6U - обеспечивает компактное размещение оборудования в помещениях с ограниченным пространством на полу.
• Габариты 600 × 520 мм - совместимость с оборудованием, рассчитанным на стандартные корпуса и обеспеченная установка коммутационных модулей.
• Полезная глубина 470 мм - позволяет размещать устройства и кабельные соединения с учётом сцеплений и коннекторов.
• Распределённая нагрузка 75 кг - определяет допустимую суммарную массу устанавливаемого оборудования по всей монтажной площади.
• Передняя дверь стеклянная - обеспечивает визуальный контроль состояния оборудования без необходимости открывать дверцу для осмотра.
• Разборная конструкция - облегчает транспортировку, хранение и монтаж на объекте.
• Кабельные вводы 55 × 210 мм в крыше и дне - упрощают организацию ввода силовых и сигнальных кабелей в шкаф.

Размещение оборудования

Шкаф рассчитан на монтаж стандартного 19" оборудования высотой 6U и подходит для активных и пассивных коммутационных панелей. Полезная глубина 470 мм и распределённая нагрузка 75 кг помогают планировать расположение устройств с учётом веса и длины кабелей.

Монтаж и установка шкафа

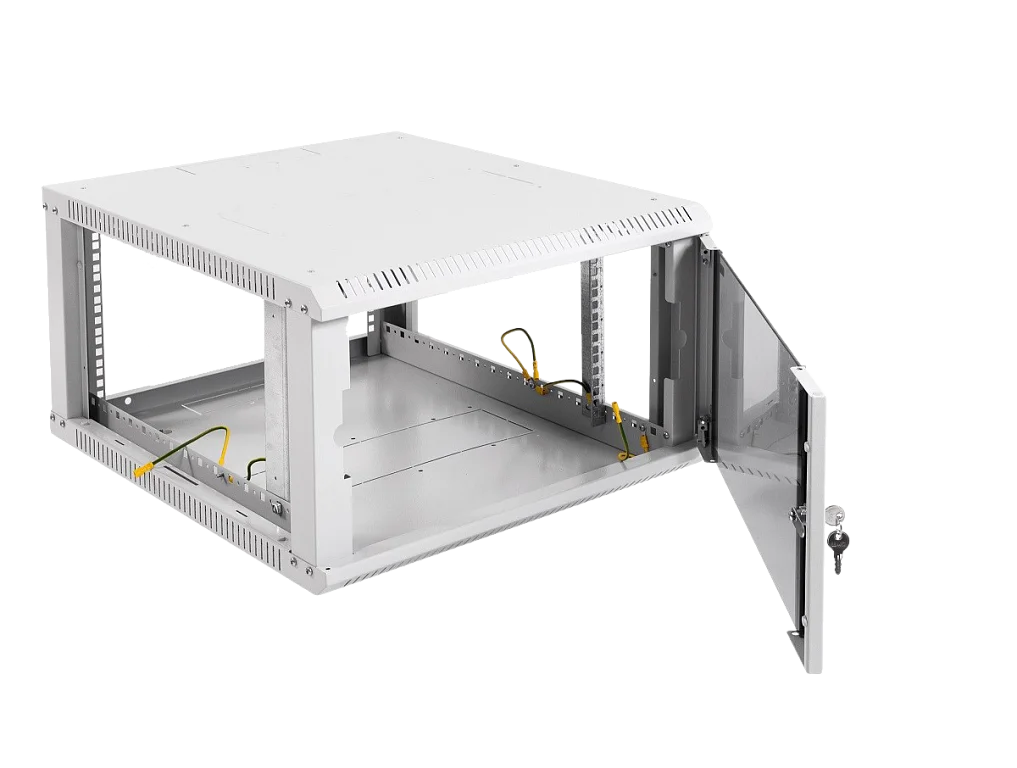

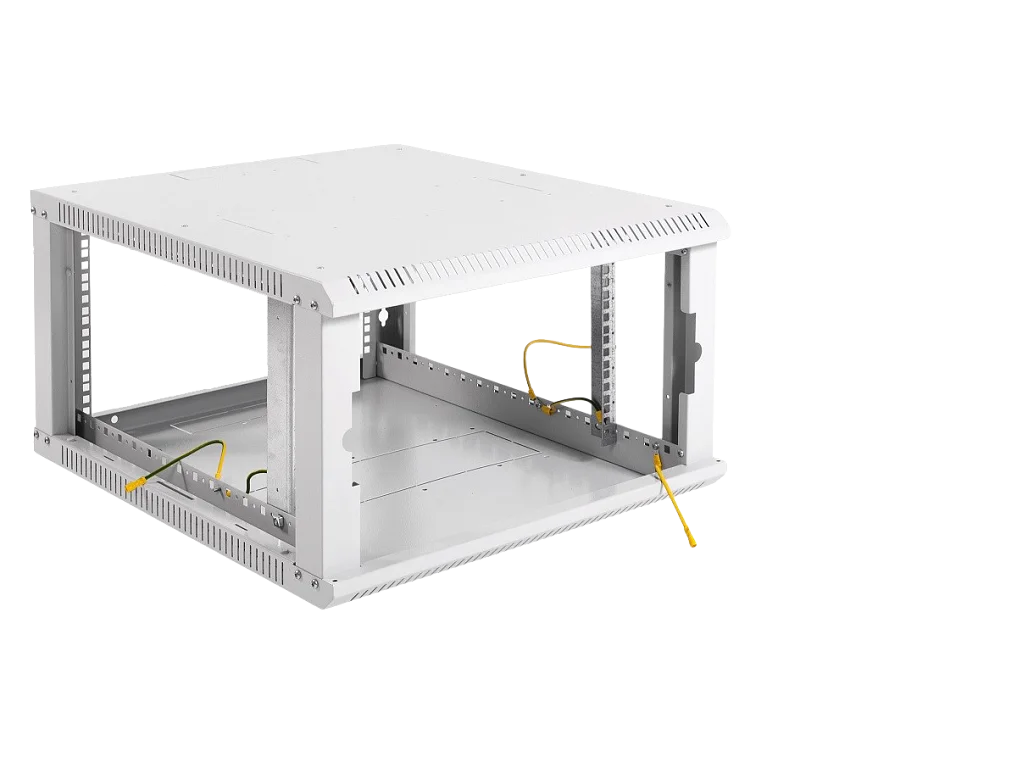

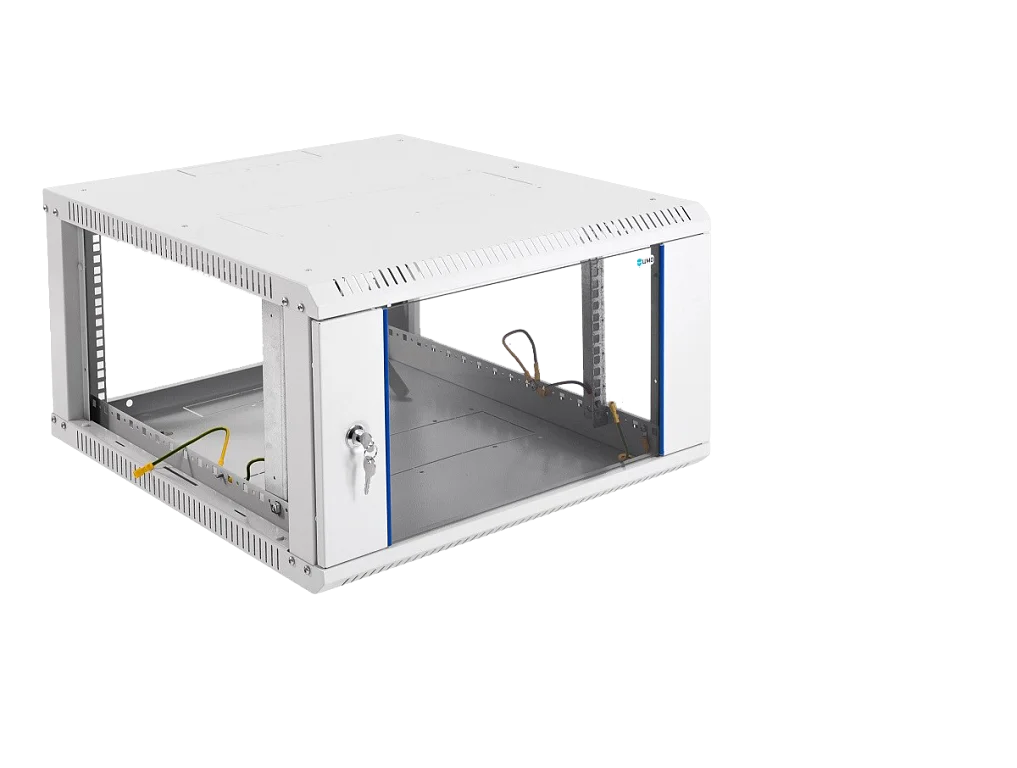

Разборная конструкция шкафа включает крышу, дно и съёмные боковые панели, что облегчает монтаж на стене и доступ к месту установки. Вертикальные направляющие регулируются по глубине, позволяя адаптировать посадку монтажных рельс под конкретное оборудование.

Габариты и полезная глубина

Внешние габариты 600 × 520 мм и полезная глубина 470 мм обеспечивают совместимость с большинством 19" компонентов небольшой глубины. Эти параметры важны при подборе полок, блоков розеток и приборов управления, чтобы обеспечить корректное размещение и достаточный зазор для кабелей.

Кабельная организация

В крыше и дне предусмотрены крупные кабельные вводы 55 × 210 мм, рассчитанные на установку щёточных вводов для аккуратного ввода кабелей. Наличие таких вводов упрощает разводку, снижает нагрузку на кабели и защищает места ввода от износа.

Вентиляция и охлаждение

В шкафе возможна установка вентиляторных модулей в основании или крыше, что позволяет организовать принудительную циркуляцию воздуха при необходимости. Возможность добавления модулей даёт гибкость в выборе схемы охлаждения в зависимости от тепловыделения установленного оборудования.

Доступ к оборудованию

Передняя стеклянная дверь обеспечивает визуальный контроль и быстрый доступ к оборудованию при обслуживании. Съёмные боковые стенки и угол открытия дверей 180° упрощают демонтаж и замену модулей, минимизируя время на обслуживание.

Комплектация

• Крыша
• Дно
• Две передние направляющие
• Дверь
• Две съёмные боковые стенки с точечными замками
• Система заземления

Гарантия 1 год
