ЦМО ШРН-Э-9.500 Настенный 9U телекоммуникационный шкаф 19"

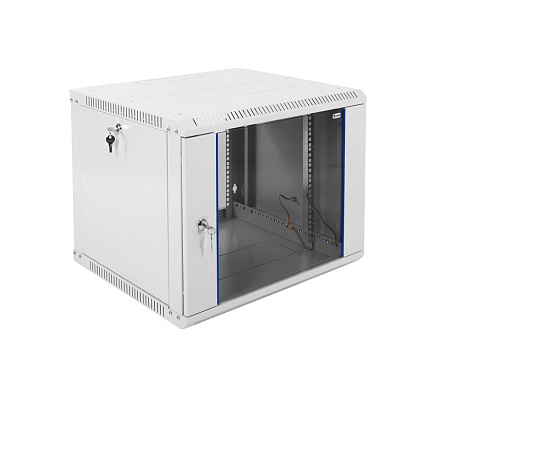

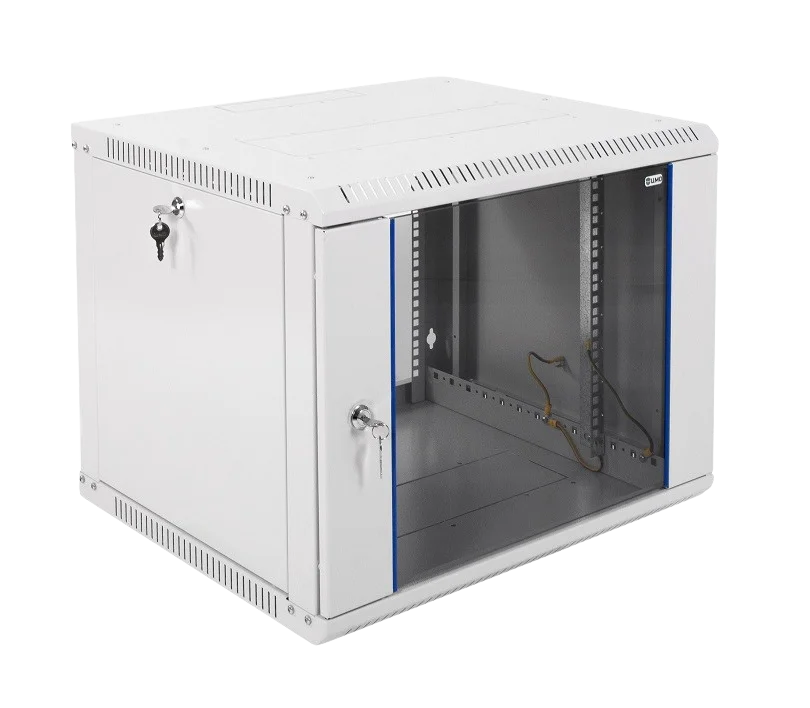

Настенный телекоммуникационный шкаф ЦМО ШРН-Э-9.500 предназначен для размещения активного и пассивного 19" оборудования с монтажной ёмкостью 9U и полезной глубиной 470 мм. Модель имеет разборную конструкцию и переднюю стеклянную дверь, обеспечивая доступ и визуальный контроль установленного оборудования.

Особенности шкафа ЦМО ШРН-Э-9.500

• Монтажная ёмкость 9U - позволяет устанавливать стандартные 19" модули и коммутационные панели для компактных монтажных мест.
• Габариты 600 × 520 мм - обеспечивают совместимость с оборудованием типовых габаритов и удобство размещения в помещениях с ограниченным пространством.
• Полезная глубина 470 мм - обеспечивает достаточный зазор для размещения кабельных выводов и оборудования средней глубины.
• Разборная конструкция - упрощает транспортировку, хранение и монтаж шкафа на месте установки.
• Передняя стеклянная дверь - обеспечивает видимость установленного оборудования без открытия двери и упрощает визуальный контроль состояния.
• Распределённая нагрузка 75 кг - указывает допустимую суммарную массу смонтированного оборудования при равномерном распределении.
• Кабельные вводы в крыше и дне 55 × 210 мм - предусмотрены для установки щёточных вводов и организации аккуратного ввода кабелей.

Размещение оборудования

Шкаф рассчитан на стандартное 19" оборудование в пределах монтажной ёмкости 9U, что делает его пригодным для сетевых коммутаторов, патч-панелей и коммутационных модулей малой и средней плотности. Полезная глубина 470 мм позволяет размещать приборы с учетом пространства для кабельных подключений и воздуховодов.

Монтаж и установка шкафа

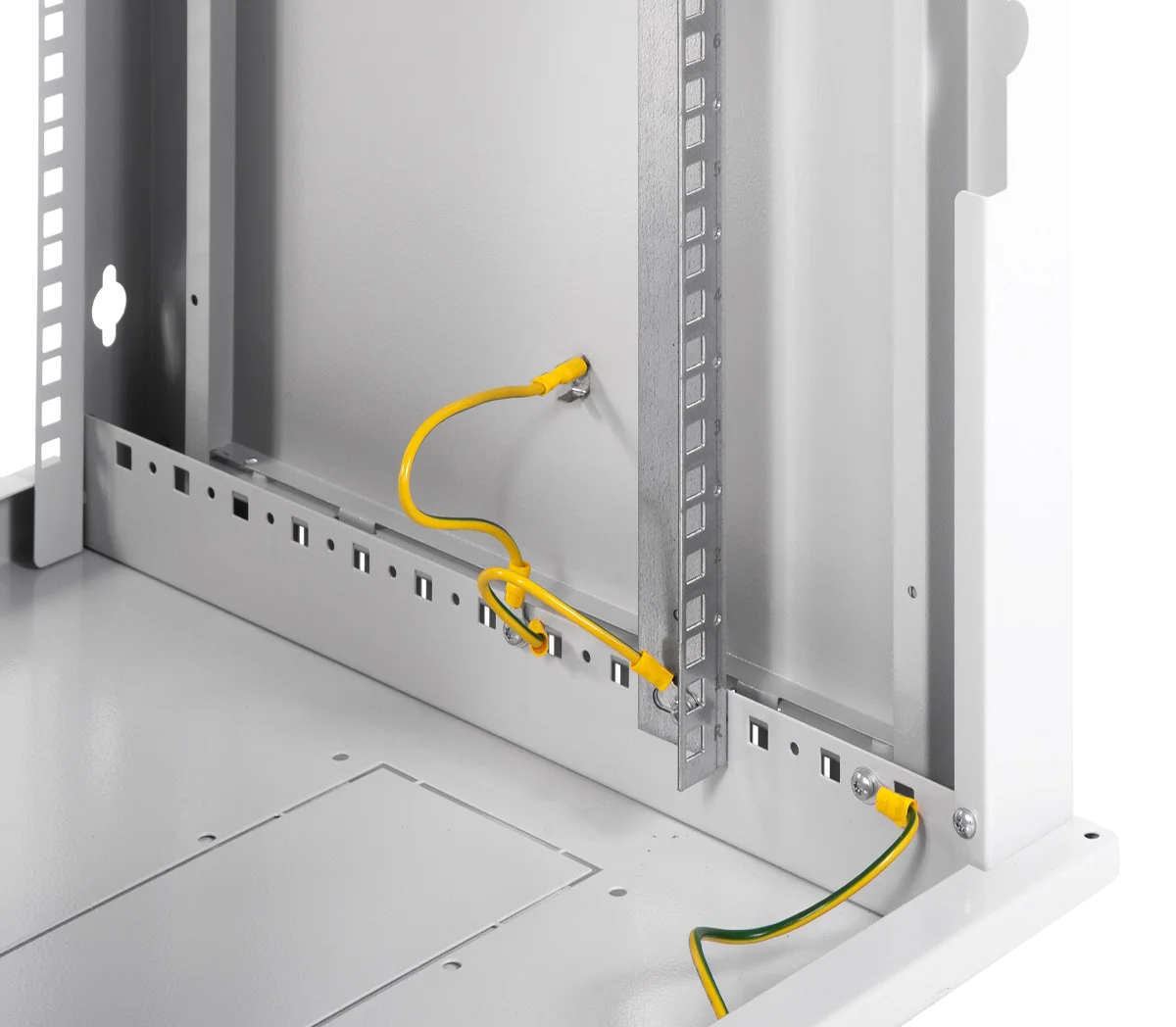

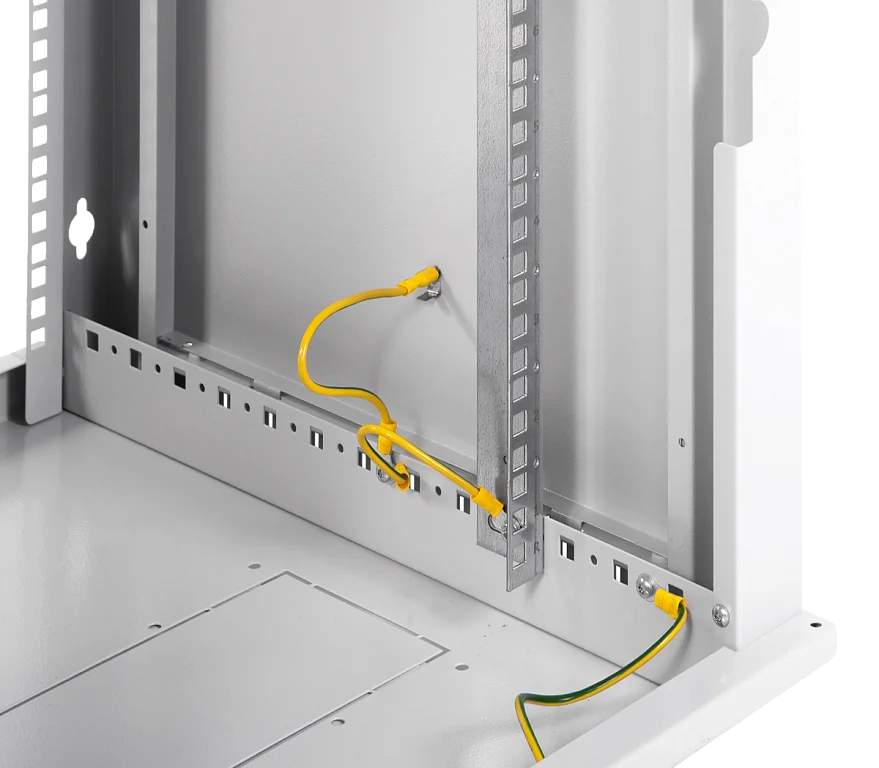

Разборная конструкция состоит из крыши, дна, направляющих, двери и боковых стенок, что облегчает перенос и установку на стену. Вертикальные направляющие регулируются по глубине, что упрощает точную фиксацию оборудования и адаптацию к используемым монтажным наборам.

Габариты и полезная глубина

Внешние габариты 600 × 520 мм и полезная глубина 470 мм обеспечивают совместимость с типовым 19" оборудованием и аксессуарами. Эти параметры важно учитывать при планировании места установки и при выборе полок или дополнительных направляющих.

Кабельная организация

В крыше и дне предусмотрены кабельные вводы 55 × 210 мм, рассчитанные на установку щёточных вводов для аккуратного ввода магистральных и сигнализационных кабелей. Наличие таких вводов упрощает прокладку и защиту кабельных связей при эксплуатации.

Вентиляция и охлаждение

В шкафе возможна установка вентиляторных модулей типа R-FAN в основание или крышу, что даёт возможность организовать принудительное охлаждение при необходимости. Такая опция повышает гибкость использования шкафа в условиях повышенной тепловой нагрузки.

Доступ к оборудованию

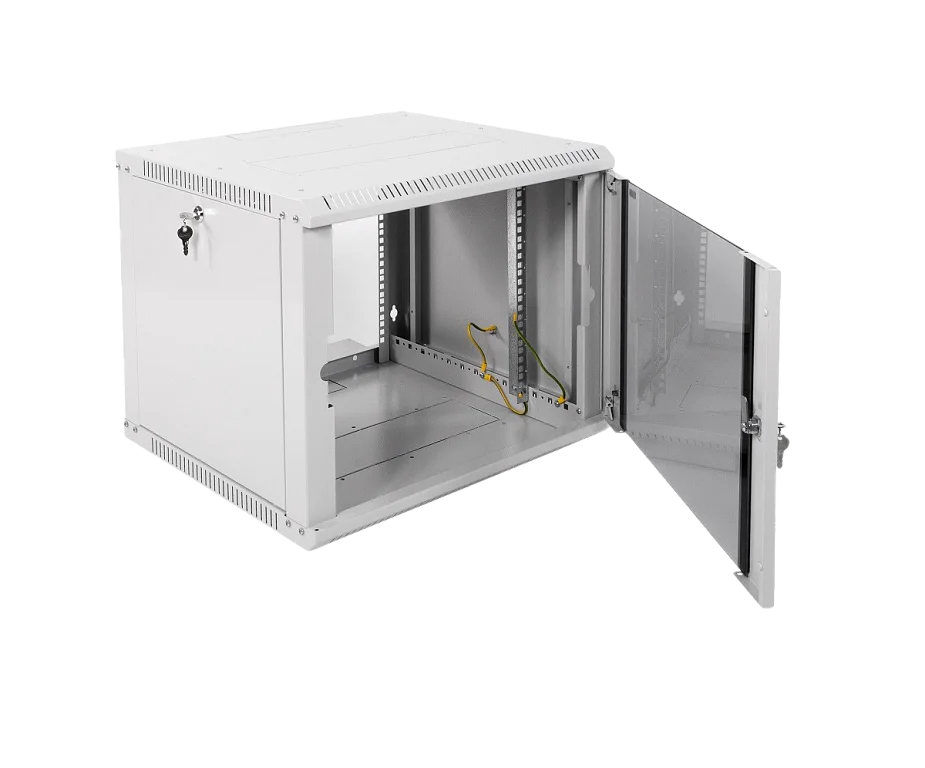

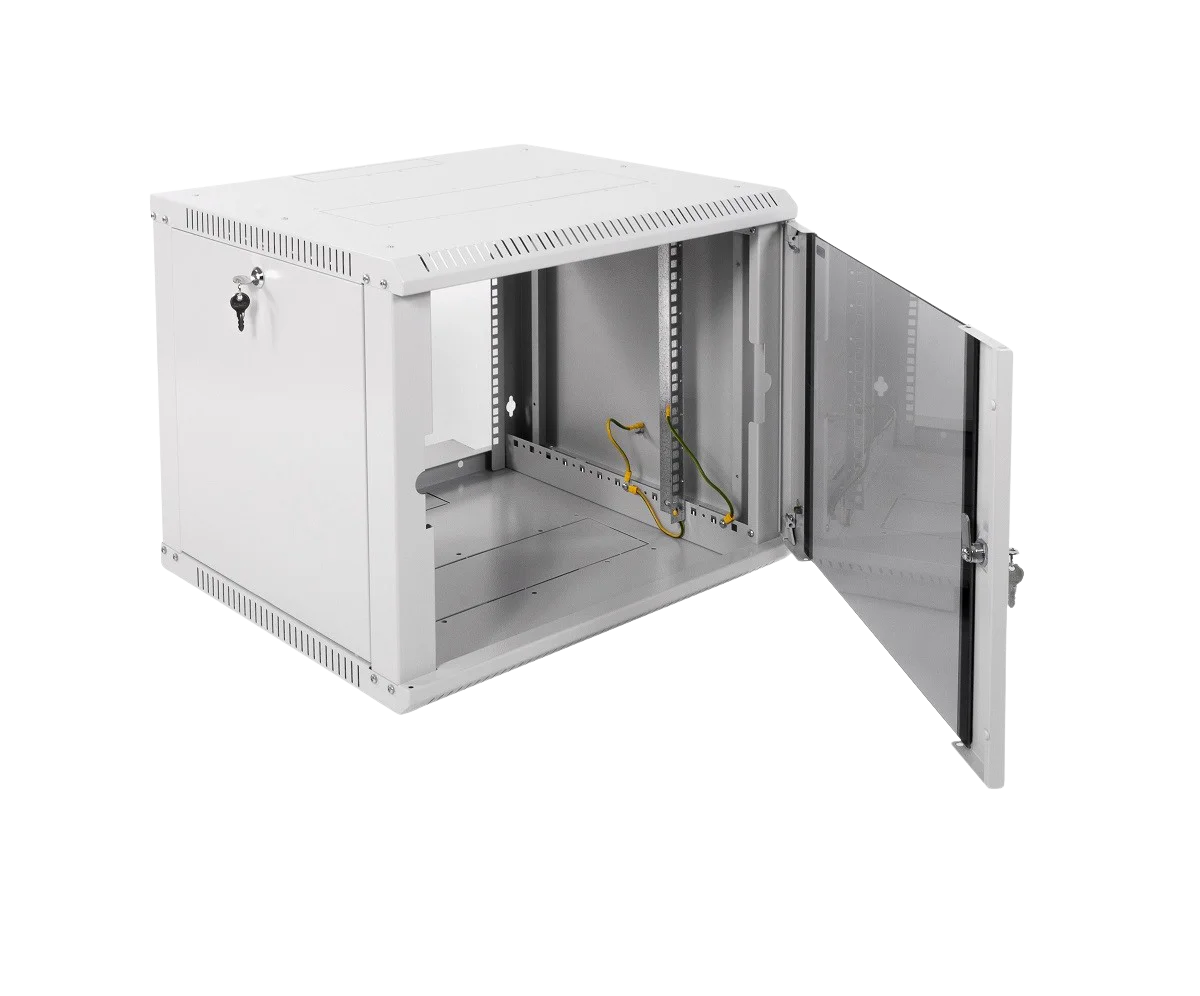

Передняя стеклянная дверь обеспечивает визуальный контроль без демонтажа панели и облегчает оперативную проверку состояния устройств. Боковые съёмные стенки и угол открытия дверей 180° упрощают доступ для монтажа и обслуживания оборудования.

Гарантия 1 год
