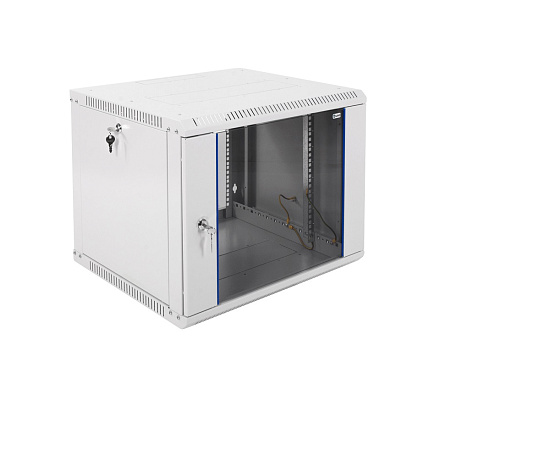

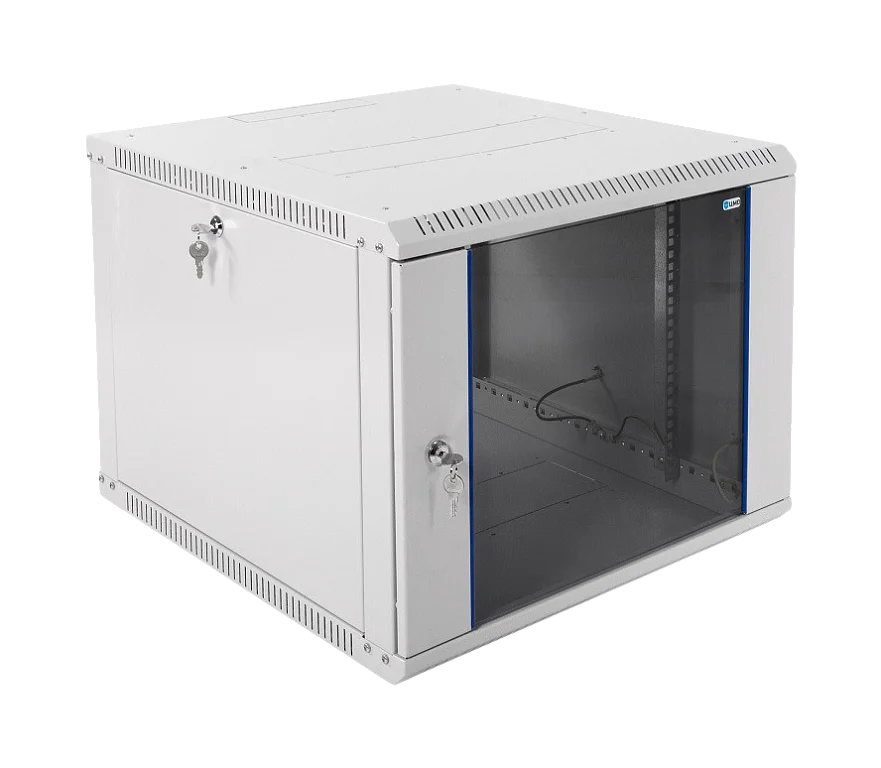

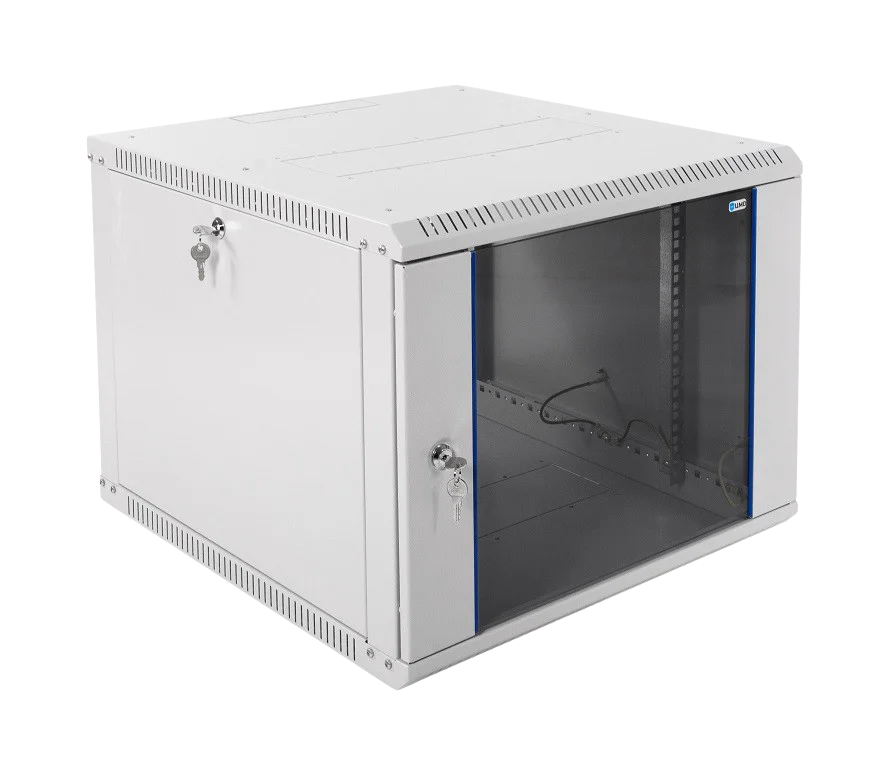

ЦМО ШРН-Э-9.650 Настенный 9U телекоммуникационный шкаф 19"

Настенный телекоммуникационный шкаф ЦМО ШРН-Э-9.650 19" 9U предназначен для размещения активного и пассивного телекоммуникационного оборудования; подтверждён полезная глубина 600 мм и габариты 600 × 650 мм. Конструкция разборная с дверью со стеклом и системой заземления обеспечивает монтаж и обслуживание в распределительных шкафах и локальных кроссовых узлах.

Особенности шкафа ЦМО ШРН-Э-9.650

• Высота монтажной ёмкости 9U - позволяет устанавливать стандартное 19" оборудование в малогабаритных стойках и монтажных нишах.
• Габариты 600 × 650 мм - подходят для оборудования с полезной глубиной до 600 мм и облегчают планирование пространства.
• Полезная глубина 600 мм - обеспечивает место для монтажа коммутационных панелей и кабельной разводки.
• Разборная конструкция - облегчает транспортировку, хранение и поэтапную сборку на месте установки.

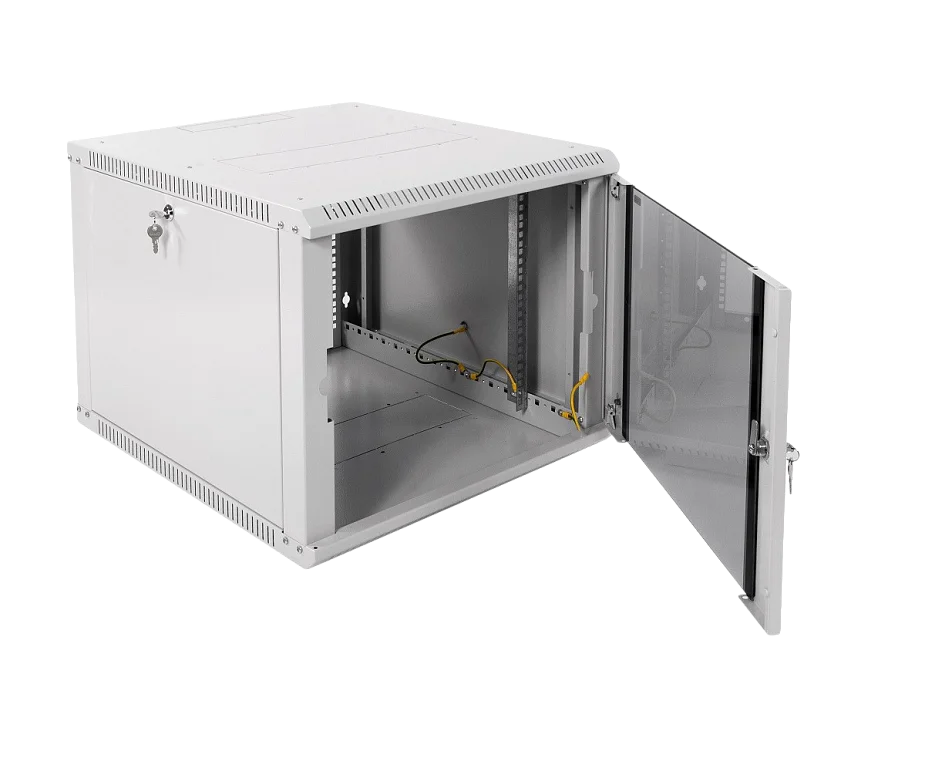

• Передняя дверь со стеклом - обеспечивает визуальный контроль состояния оборудования без вскрытия шкафа.
• Система заземления - необходима для безопасного электрического подключения и защиты оборудования.
• Два кабельных ввода 55 × 210 мм в крыше и дне - упрощают организацию кабельных вводов и установку щёточных вводов.
• Возможность установки вентиляторных модулей - позволяет организовать принудительное охлаждение в случае необходимости.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования в объёме 9U; стандарт 482,6 мм по ГОСТ/МЭК 297 обеспечивает совместимость с типовыми монтажными наборами. Полезная глубина 600 мм и распределённая статическая нагрузка от 65 до 85 кг позволяют размещать коммутационные и сетевые устройства с учётом их масс и габаритов.

Монтаж и установка шкафа

Разборная конструкция состоит из крыши, дна, передних направляющих, двери и съёмных боковых стенок, что упрощает транспортировку и сборку на месте. Вертикальные направляющие регулируются по глубине, а возможность установки дополнительных юнитовых направляющих расширяет варианты крепления оборудования.

Кабельная организация

В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм, предназначенные для установки щёточных вводов, что обеспечивает аккуратную и защищённую прокладку кабелей. Наличие опций для кабельных органайзеров и фальшпанелей позволяет упорядочить трассы и снизить нагрузку на разъёмы оборудования.

Вентиляция и охлаждение

Шкаф допускает установку вентиляторных модулей R-FAN в основание или крышу, что дает возможность реализовать принудительную вентиляцию при повышенных тепловых нагрузках. Такой подход обеспечивает поддержание рабочего режима оборудования в условиях ограниченного естественного воздухообмена.

Корпус и защита

Изделие выполнено в цвете серый RAL 7035 и имеет съёмные боковые стенки с точечными замками, что обеспечивает удобный доступ для обслуживания. Наличие дверей со стеклом позволяет контролировать состояние монтажного поля без необходимости постоянного вскрытия корпуса.

Комплектация

• Крыша
• Дно
• Две передние направляющие
• Дверь со стеклом
• Две съёмные боковые стенки с точечными замками
• Система заземления

Гарантия 1 год
