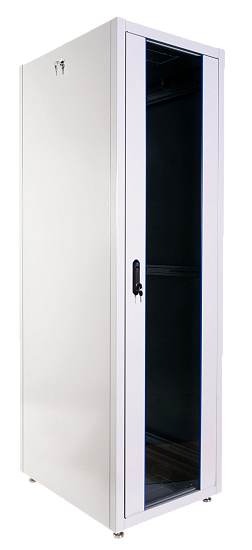

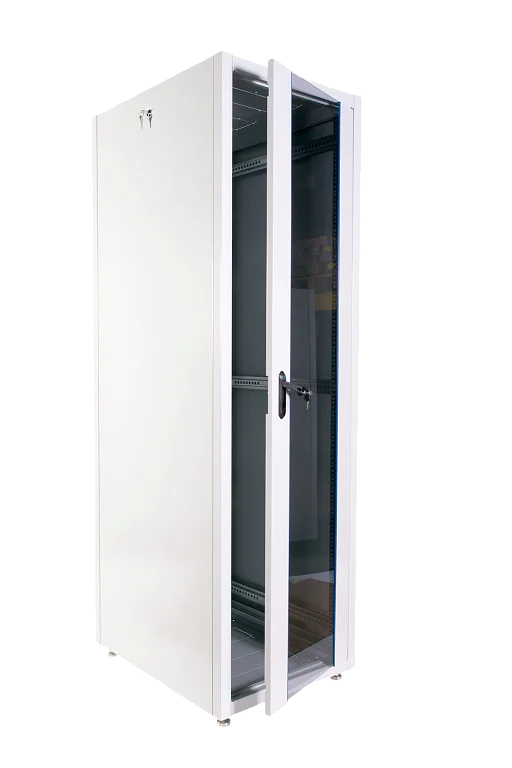

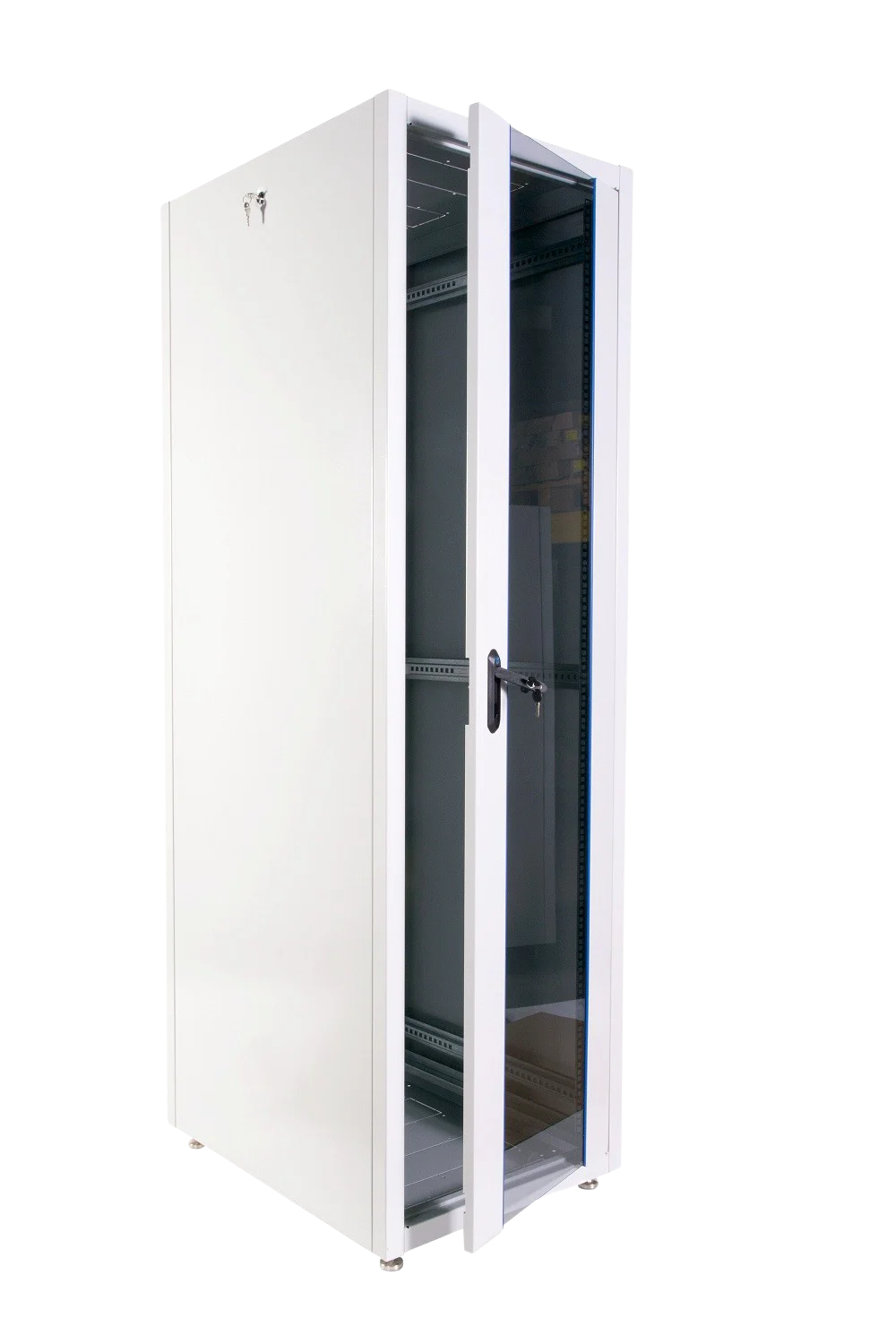

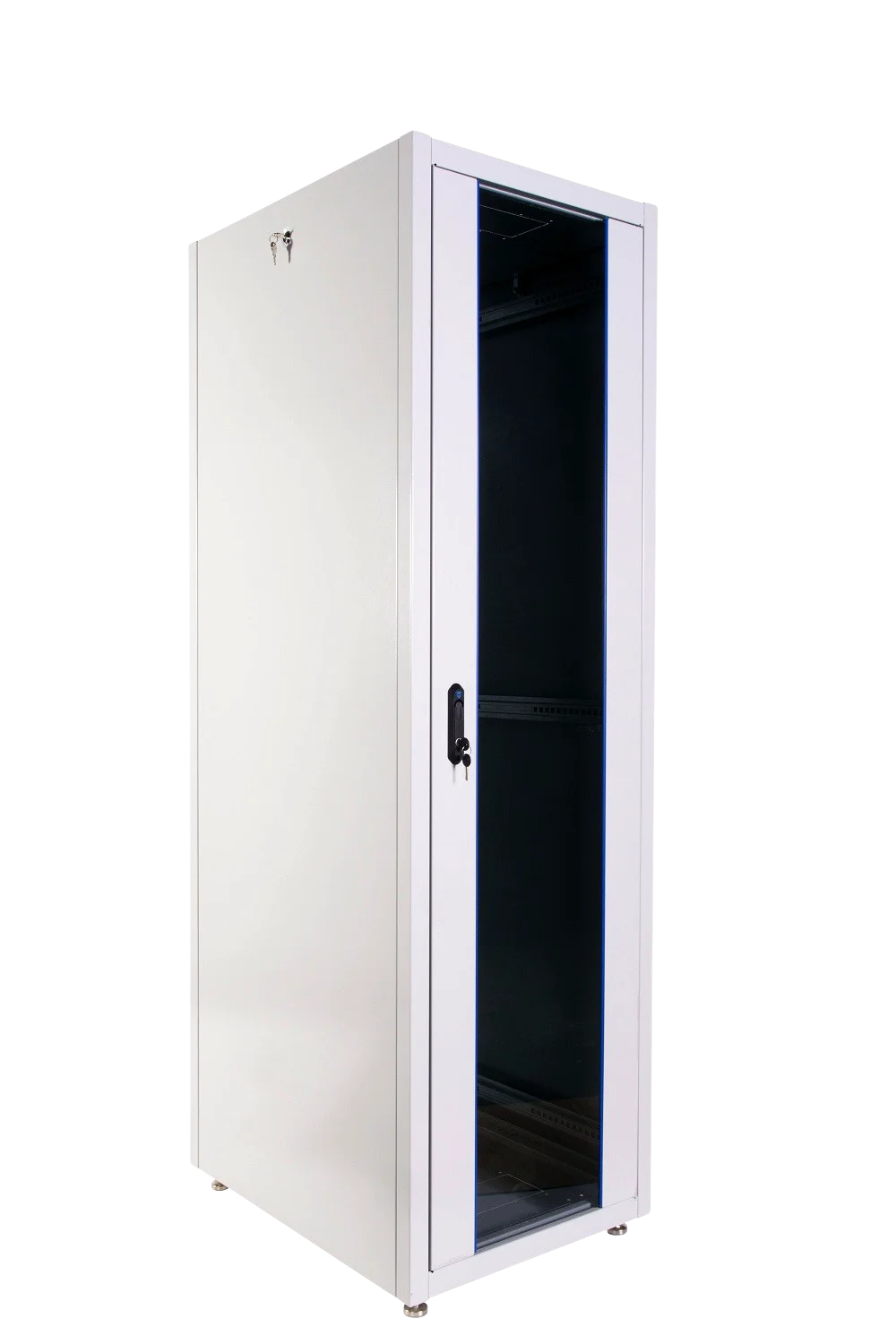

ЦМО ШТК-Э-42.8.8-13АА Напольный 42U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-Э-42.8.8-13АА подтверждённой монтажной ёмкости 42U и габаритами 1987×798×800 мм предназначен для размещения активного и пассивного 19" оборудования в офисных и закрытых промышленных помещениях. Указаны полезная глубина 715 мм, цвет серый RAL 7035 и степень защиты IP20 в собранном виде.

Особенности шкафа ЦМО ШТК-Э-42.8.8-13АА

• Монтажная ёмкость 42U - позволяет установить стандартное 19" оборудование серверной и коммутационной стойки.
• Габариты 1987×798×800 мм - обеспечивают совместимость с кабельными трассами и размещение внутри технических помещений.
• Полезная глубина 715 мм - даёт возможность установки глубоких серверных и коммутационных устройств.
• Тип передней двери: стеклянная - обеспечивает визуальный контроль состояния оборудования без открытия шкафа.
• Тип задней двери: металлическая - повышает физическую защиту и упрощает монтаж кабельных коммуникаций с тыльной стороны.
• Степень защиты в собранном виде IP20 - подходит для эксплуатации в закрытых помещениях с контролируемыми климатическими условиями.
• Масса 105 кг - указывает на прочную конструкцию каркаса и устойчивость при эксплуатации.
• Угол открытия дверей 120° - облегчает доступ при монтаже и обслуживании оборудования.

Размещение оборудования

Шкаф рассчитан на установку 19" оборудования по стандарту серии 482,6 мм и монтажную ёмкость 42U. Наличие регулируемых по глубине вертикальных направляющих позволяет адаптировать внутреннее пространство под различные устройства и компоненты коммутации. Это делает шкаф удобным для комбинации серверных, сетевых и прочих модулей.

Монтаж и установка шкафа

Изделие имеет разборную каркасную конструкцию и поставляется в транспортной упаковке в одном или двух местах, что упрощает доставку и подъём на объект. Основание укомплектовано винтовыми опорами (ножками) для выравнивания на неровной поверхности. Каркас состоит из основания, крыши, сборных рам и опор дверей для удобства сборки.

Габариты и полезная глубина

Габаритные размеры 1987×798×800 мм и полезная глубина 715 мм позволяют разместить оборудование стандартной глубины и организовать внутреннюю компоновку с использованием полок и панелей. Эти параметры также учитываются при планировании пространства в серверной или телекоммуникационной комнате. При выборе аксессуаров следует ориентироваться на указанные глубину и ширину шкафа.

Доступ к оборудованию

Доступ для монтажа и обслуживания возможен с четырёх сторон: через переднюю и заднюю двери и боковые съёмные панели. Боковые стенки фиксируются точечными замками и являются легкосъёмными, что ускоряет выполнение монтажных работ и коммутаций. Угол открытия дверей 120° обеспечивает удобство при подключении и замене модулей.

Вентиляция и охлаждение

В основании и крыше шкафа предусмотрены места для установки модулей вентиляции серии R-FAN, что позволяет организовать активное охлаждение оборудования. Наличие таких посадочных мест облегчает интеграцию вентиляторных модулей и поддержание допустимых температур внутри шкафа. Это важно при установке плотных конфигураций с высокой тепловой отдачей.

Кабельная организация

В конструкцию включены места для установки щёточного ввода КВ-Щ-55.420А либо двух комплектов КВ-Щ-55.210А, что упрощает упорядочивание кабельных вводов. Производитель указывает совместимость с различными кабельными органайзерами и фальшпанелями для аккуратной разводки. Система заземления входит в стандартную комплектацию, что упрощает подключение защитных контуров.

Комплектация

• Боковые стенки
• Передняя дверь (стеклянная)
• Задняя дверь (металлическая)
• Четыре оцинкованные вертикальные направляющие, регулируемые по глубине
• Винтовые опоры (ножки)
• Система заземления

Гарантия 1 год
