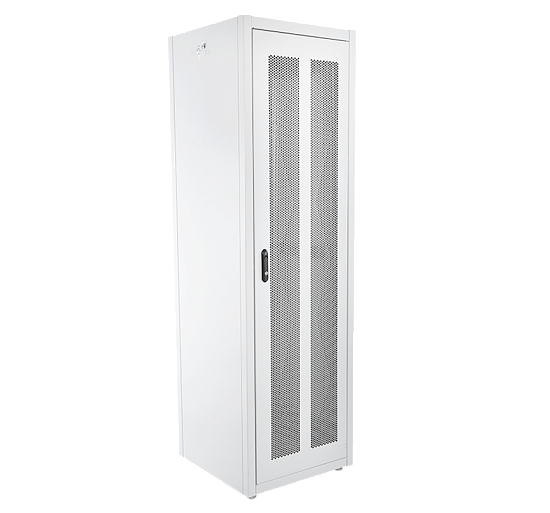

ЦМО ШТК-Э-48.6.6-44АА Напольный 48U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-Э-48.6.6-44АА 19" 48U предназначен для размещения активного и пассивного оборудования в офисных и закрытых промышленных помещениях, имеет габариты 2254 × 598 × 600 мм и полезную глубину 515 мм. Шкаф выполнен в системе несущих конструкций серии 482,6 мм (19") и рассчитан на распределённую нагрузку 710 кг.

Особенности шкафа ЦМО ШТК-Э-48.6.6-44АА

• Монтажная ёмкость 48 U - позволяет установить стандартное 19" оборудование высокой плотности размещения.
• Габариты 2254 × 598 × 600 мм - обеспечивают совместимость с планируемым местом установки и погонными размерами инженерных помещений.
• Полезная глубина 515 мм - обеспечивает размещение устройств с типичной глубиной корпуса и кабельные подсоединения.
• Распределённая нагрузка 710 кг - позволяет монтировать тяжёлые стойки оборудования и распределительные блоки.
• Двери передняя и задняя перфорированные - способствуют естественной циркуляции воздуха и упрощают охлаждение установленных приборов.
• Серый цвет RAL 7035 - соответствует общепринятой цветовой гамме для серверного и коммуникационного оборудования.
• Масса 69 кг - важна при планировании транспортировки и размещения на подготовленном основании.
• Степень защиты IP20 в собранном виде - подходит для эксплуатации в закрытых помещениях с защитой от посторонних предметов.
• Регулируемые оцинкованные направляющие - обеспечивают точную фиксацию оборудования и адаптацию по глубине монтажа.

Размещение оборудования

Шкаф рассчитан на размещение 19" оборудования с монтажной ёмкостью 48 U, что позволяет организовать плотную установку серверов, коммутационного и телекоммуникационного оборудования. Регулируемые по глубине направляющие упрощают позиционирование разных по глубине устройств и позволяют корректно распределить нагрузку внутри шкафа.

Монтаж и установка шкафа

Изделие имеет разборную каркасную конструкцию и поставляется в транспортной упаковке в одном или двух местах, что облегчает доставку и занос в помещение. В основании предусмотрены винтовые опоры (ножки) для компенсации неровностей пола, что упрощает выравнивание и устойчивую установку на месте эксплуатации.

Габариты и полезная глубина

Габариты шкафа 2254 × 598 × 600 мм и полезная глубина 515 мм задают точные ограничения на размещаемое оборудование и аксессуары. Эти размеры используются при проектировании расположения оборудования, организации кабельных трасс и расчёте необходимого пространства в стойке.

Нагрузка и конструкция

Распределённая нагрузка шкафа составляет 710 кг, что позволяет устанавливать как лёгкие коммутационные панели, так и более тяжёлые блоки питания и серверные модули. Каркасная конструкция с основанием, крышей и сборными рамами обеспечивает жёсткость и равномерное распределение нагрузки.

Вентиляция и охлаждение

В основании и крыше предусмотрены места для установки модулей вентиляторов серии R-FAN, что обеспечивает организацию активного охлаждения при необходимости. Перфорированные передняя и задняя двери повышают эффективность естественной конвекции воздуха через монтажный объём шкафа.

Доступ к оборудованию

Доступ возможен с четырёх сторон через переднюю и заднюю двери и боковые легкосъёмные стенки, что упрощает монтаж, коммутацию и обслуживание оборудования. Боковые стенки фиксируются точечными замками и могут быть быстро сняты для полного доступа к монтажным профилям.

Кабельная организация

В основании и крыше предусмотрены места для установки комплектов щёточного ввода КВ-Щ-55.420А либо двух комплектов КВ-Щ-55.210А, что облегчает ввод кабелей и упорядочивание кабельных трасс. Наличие возможности установки вертикальных и горизонтальных органайзеров позволяет гибко спланировать коммутацию внутри шкафа.

Гарантия 1 год
