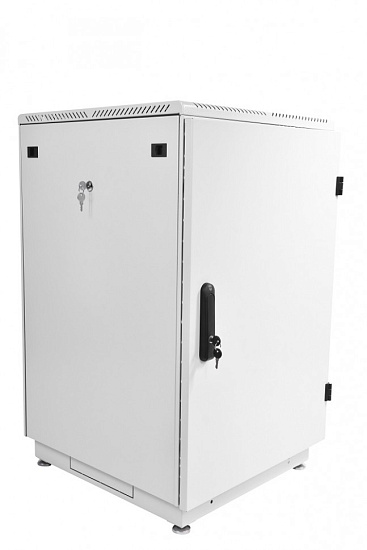

ЦМО ШТК-М-22.6.10-3ААА Напольный 22U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-М-22.6.10-3ААА 22U предназначен для размещения активного и пассивного оборудования в офисных и закрытых промышленных помещениях. Подтвержденные параметры: монтажная емкость 22U, габариты 600 × 1000 мм, полезная глубина 855 мм и распределённая нагрузка 420 кг.

Особенности шкафа ЦМО ШТК-М-22.6.10-3ААА

• Монтажная емкость 22U - позволяет установить стандартное 19" оборудование и монтировать коммутационные панели и серверные модули.
• Габариты 600 × 1000 мм - обеспечивают достаточное пространство для размещения оборудования и организации кабельных трасс внутри шкафа.
• Полезная глубина 855 мм - дает возможность установки глубоких серверных и коммутационных устройств с сохранением места для подключения.
• Распределённая нагрузка 420 кг - обеспечивает поддержку тяжелых блоков и стоек оборудования при сборке и эксплуатации.
• Толщина металла 2 мм - повышает жёсткость конструкции и устойчивость к механическим воздействиям при эксплуатации и транспортировке.
• Передняя дверь металлическая - защищает оборудование от внешних воздействий и обеспечивает закрытый доступ к лицевой части стоек.
• Доступ с четырёх сторон через снимаемые боковые панели - упрощает монтаж, обслуживание и коммутацию оборудования с любого направления.
• Класс защиты IP20 - подходит для использования в офисных и закрытых промышленных помещениях с контролируемыми условиями.
• Места для установки вентиляторных модулей и возможность установки трёх модулей при глубине 1000 мм - обеспечивает опции для активного охлаждения салона шкафа.

Размещение оборудования

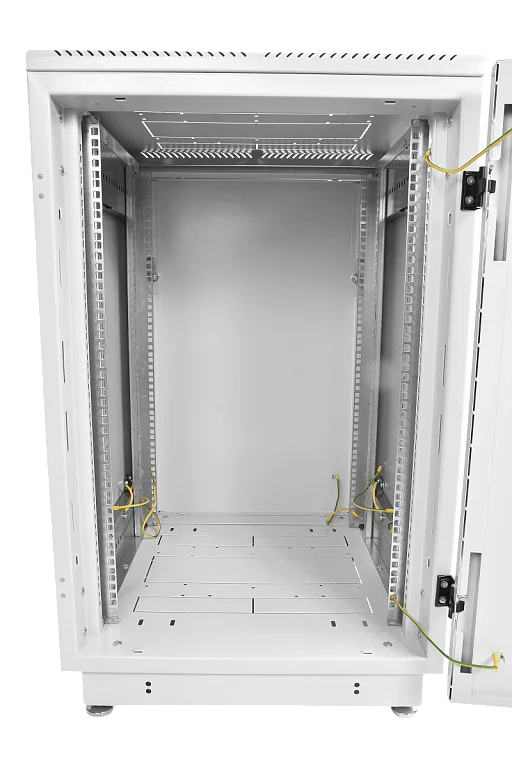

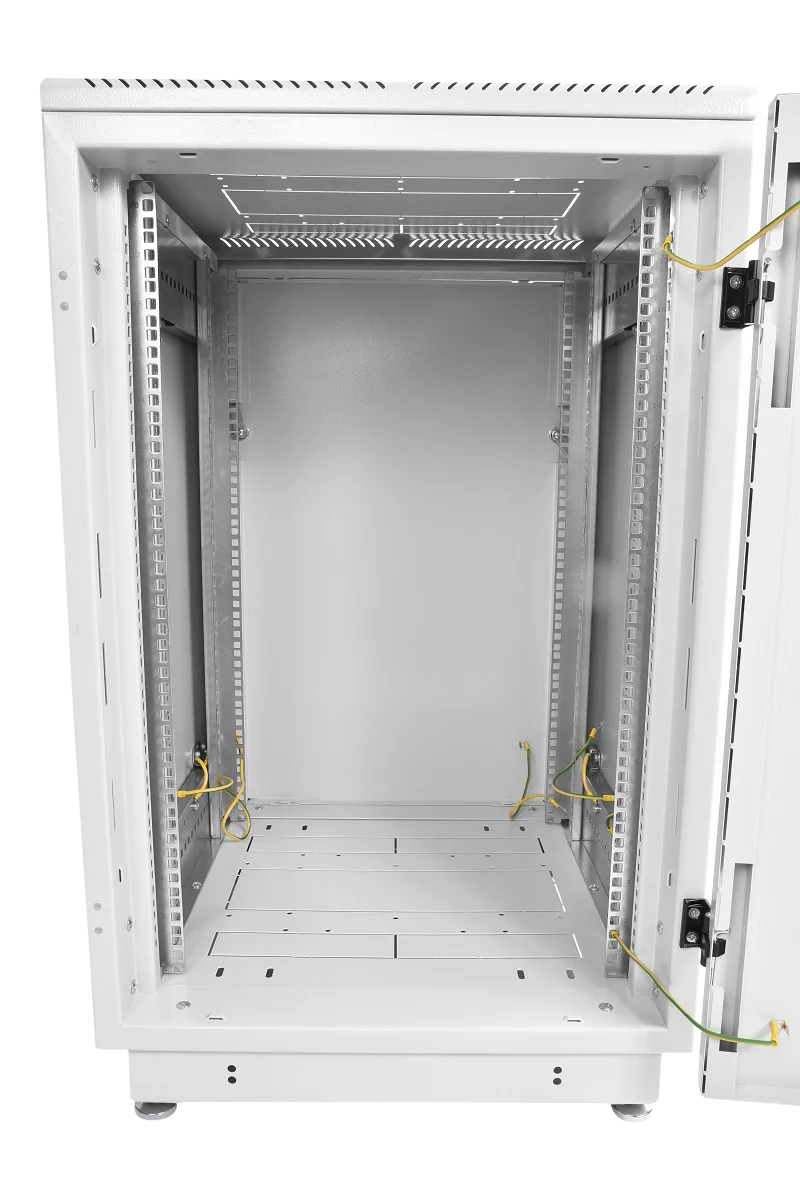

Шкаф рассчитан на стандартное 19" оборудование с монтажной ёмкостью 22U, что упрощает подбор модулей и панелей для коммутации и серверов. Наличие регулируемых по глубине вертикальных направляющих позволяет адаптировать позиционирование оборудования под различные габариты устройств и фиксацию в нужной плоскости.

Монтаж и установка шкафа

Корпус выполнен разборной каркасной конструкцией, состоящей из основания, крыши и двух сварных рам с комплектом швеллеров, что упрощает сборку и доставку в разобранном виде. В основании установлены винтовые опоры с диаметром посадочного отверстия М10, позволяющие выровнять шкаф на неровной поверхности.

Габариты и полезная глубина

Габариты 600 × 1000 мм и полезная глубина 855 мм совместимы с глубокими коммутационными и серверными решениями, давая запас места для прокладки кабелей и подключения оборудования. Эти размеры также учитывают возможность установки дополнительных модулей и аксессуаров в задней и верхней части корпуса.

Доступ к оборудованию

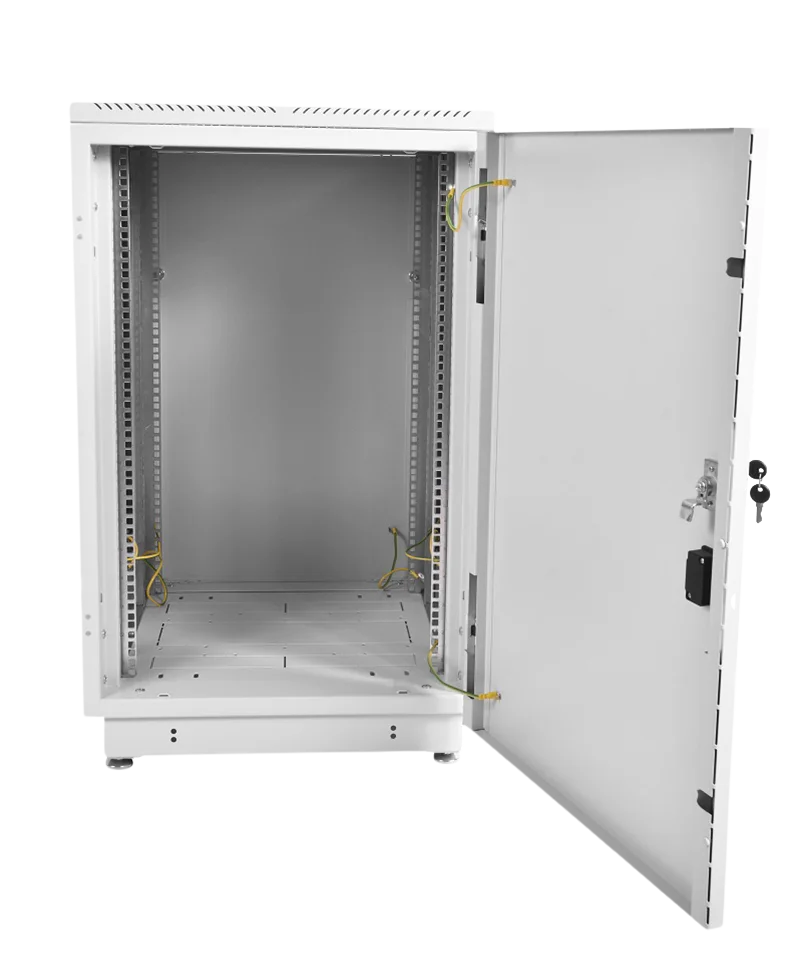

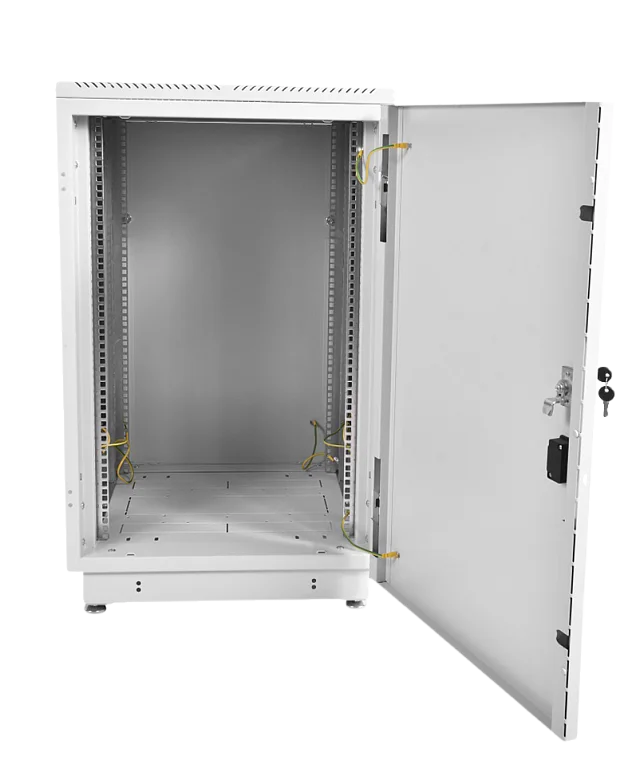

Доступ возможен с четырёх сторон: через переднюю металлическую дверь, заднюю стенку и легко снимаемые боковые панели, что облегчает монтаж и обслуживание. Двери имеют навеску с углом открытия 180° и могут фиксироваться с правой или левой стороны, обеспечивая удобство доступа в ограниченных помещениях.

Вентиляция и охлаждение

В шкафе предусмотрены места для установки вентиляторных модулей серии R-FAN; при глубине 1000 мм возможно размещение трёх модулей для организации активного воздухообмена. Для установки модулей демонтируются заглушки в крыше или основании, а сами модули фиксируются винтами, что упрощает модернизацию системы охлаждения.

Корпус и защита

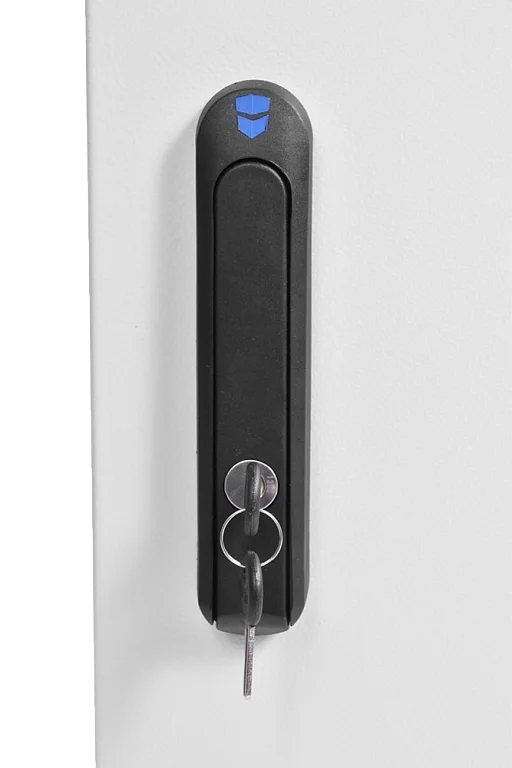

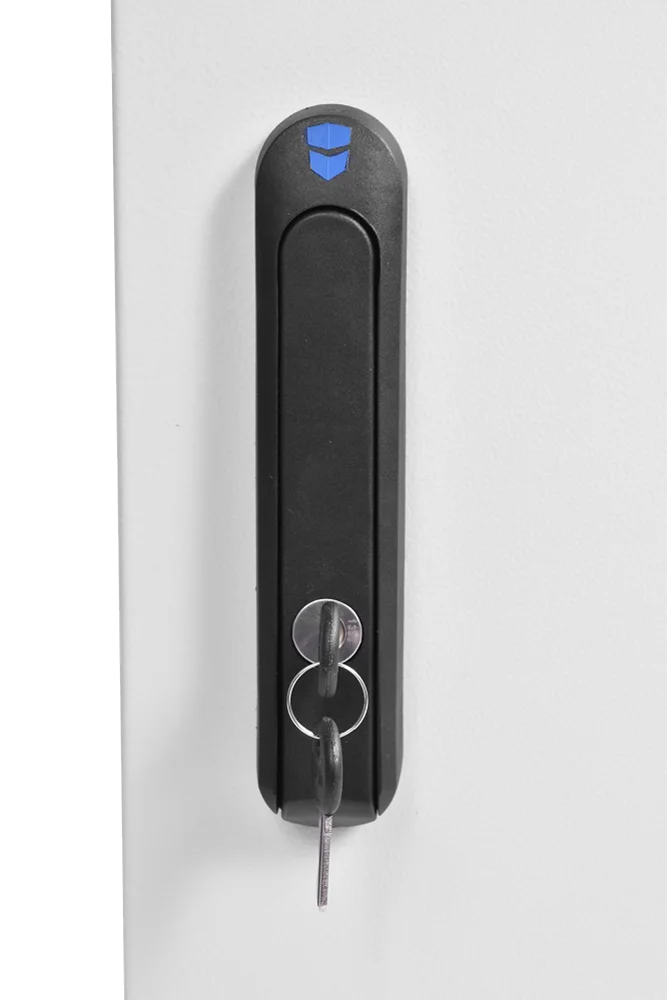

Шкаф изготовлен со стенками из стали толщиной до 2 мм и имеет класс защиты IP20, предназначенный для эксплуатации в законтролированных внутренних помещениях. Система заземления входит в стандартную комплектацию, а усиленные боковые стенки фиксируются пластиковыми защёлками и точечными замками для повышения безопасности оборудования.

Гарантия 1 год
