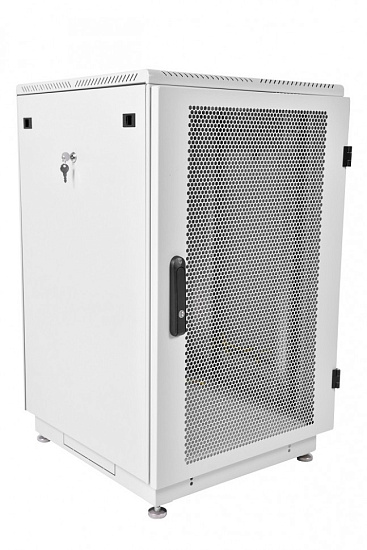

ЦМО ШТК-М-22.6.8-4ААА Напольный 22U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-М-22.6.8-4ААА предназначен для размещения активного и пассивного 19" оборудования в офисных и закрытых промышленных помещениях; подтверждённые параметры включают монтажную ёмкость 22U, габариты 600 × 800 мм и полезную глубину 655 мм. Шкаф имеет распределённую нагрузку 420 кг, толщину металла 2 мм и класс защиты IP20, что обеспечивает соответствие стандарту IEC 60 297 для 19" конструкций.

Особенности шкафа ЦМО ШТК-М-22.6.8-4ААА

• Монтажная ёмкость 22U - позволяет устанавливать стандартное 19" оборудование и модули в типичной стойковой компоновке.
• Габариты 600 × 800 мм - обеспечивают совместимость с типовыми помещениями и позволяют размещать периферийные элементы с учётом глубины.
• Полезная глубина 655 мм - даёт пространство для установки глубокого оборудования и внутренних кабельных трасс.
• Распределённая нагрузка 420 кг - гарантирует выдерживание массы смонтированного оборудования при эксплуатации.
• Толщина металла 2 мм - обеспечивает конструктивную жёсткость каркаса и устойчивость при монтаже тяжёлых модулей.
• Класс защиты IP20 - подходит для эксплуатации в закрытых помещениях с контролируемой атмосферой.
• Передняя дверь перфорированная - обеспечивает приток воздуха и улучшает циркуляцию внутри шкафа для охлаждения оборудования.
• Масса 61,56 кг - позволяет оценить вес при транспортировке и монтаже на опоры или ролики.

Размещение оборудования

Шкаф рассчитан на монтаж стандартного 19" оборудования объёмом 22U, что упрощает подбор серверов, коммутационных панелей и оптических систем с учётом модульной структуры. Полезная глубина 655 мм позволяет размещать устройства с различной глубиной корпуса, сохраняя доступ к передней и задней панелям для коммутации.

Монтаж и установка шкафа

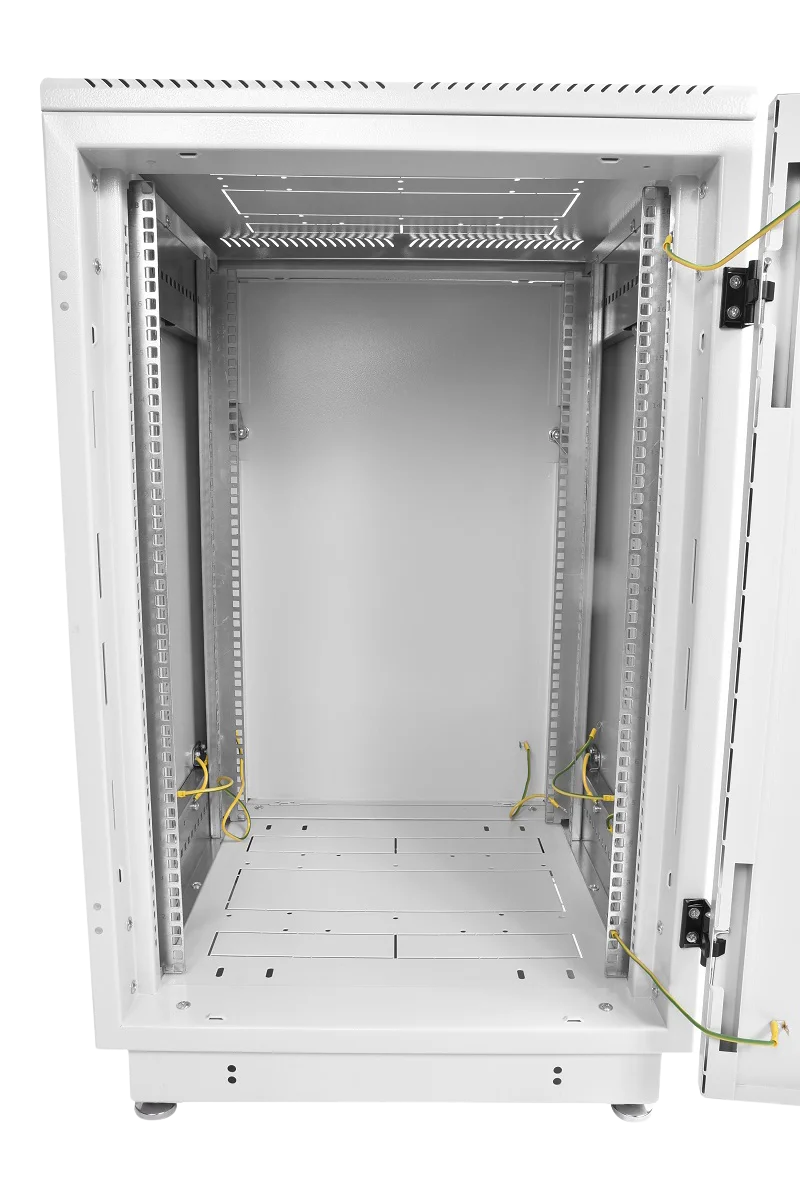

Конструкция состоит из основания, крыши и двух сварных рам, соединённых комплектом швеллеров, что облегчает сборку и повышает жёсткость каркаса при монтаже оборудования. В основании установлены винтовые опоры с диаметром отверстия М10, позволяющие выровнять шкаф на неровной поверхности или установить поворотные ролики.

Габариты и полезная глубина

Габариты шкафа 600 × 800 мм и полезная глубина 655 мм дают представление о внутреннем пространстве для установки плат, блоков питания и систем охлаждения. Эти размеры также определяют совместимость со стандартными аксессуарами и полками 19".

Нагрузка и конструкция

Распрелённая нагрузка 420 кг подтверждена для данной модификации и позволяет рассчитывать допустимую массу устанавливаемого оборудования в стойке. Усиленные боковые стенки и фиксируемые пластиковыми защёлками стенки повышают общую жёсткость и надёжность при эксплуатации.

Доступ к оборудованию

Доступ для монтажа и обслуживания возможен с четырёх сторон через переднюю дверь, заднюю стенку и съёмные боковые панели, что упрощает коммутацию и сервисные работы. Двери имеют угол открытия 180° и могут устанавливаться с правой или левой навеской для удобства размещения в помещении.

Вентиляция и охлаждение

Передняя перфорированная дверь и предусмотренные места для установки модулей серии R-FAN обеспечивают организацию принудительной вентиляции внутри шкафа. В основании или крыше можно установить вентиляторные модули, которые фиксируются винтами после демонтажа заглушки.

Комплектация

• Основание
• Крыша
• Две сварные рамы
• Задняя металлическая стенка
• Передняя перфорированная дверь

Гарантия 1 год
