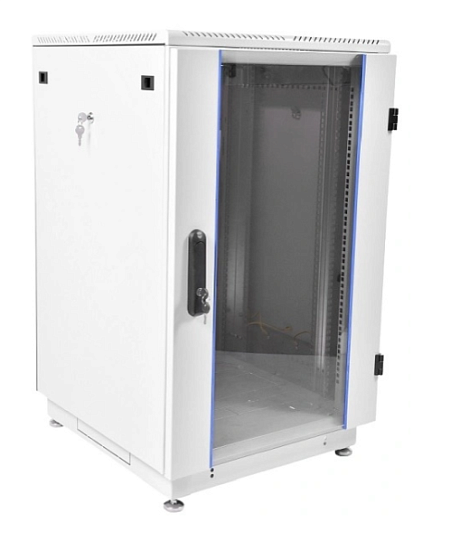

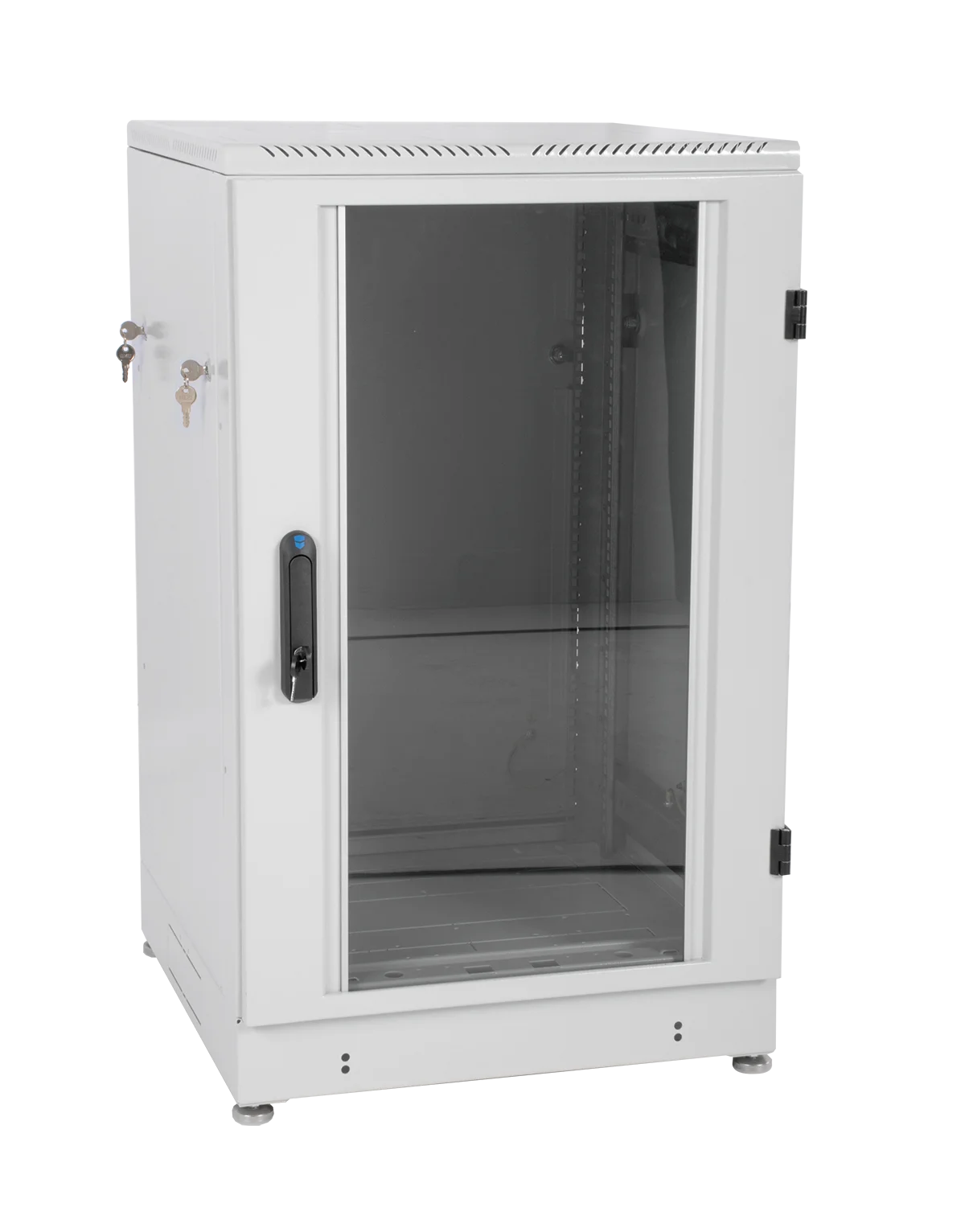

ЦМО ШТК-М-24.6.6-1ААА Напольный 24U телекоммуникационный шкаф 19"

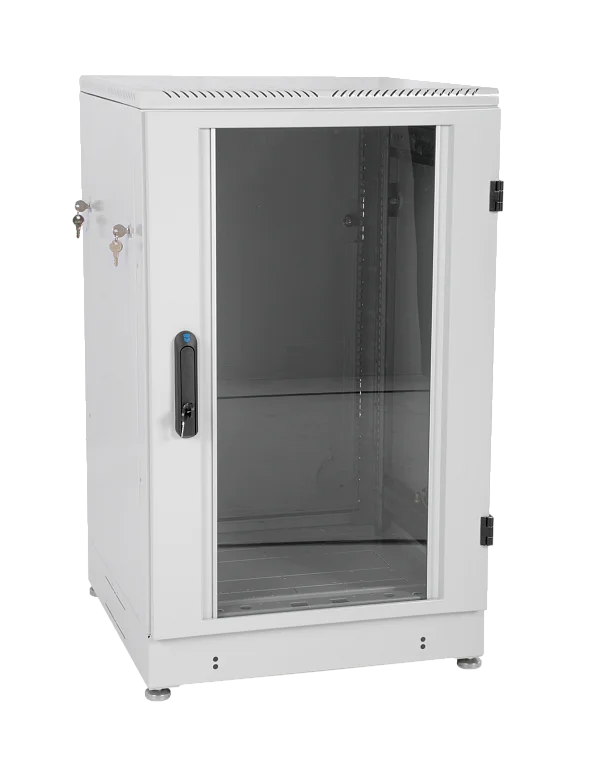

Напольный телекоммуникационный шкаф ЦМО ШТК-М-24.6.6-1ААА рассчитан на монтаж 19" оборудования в монтажной ёмкости 24U и подходит для организации узлов связи и серверных стоек. Корпус имеет габариты 600 × 600 мм, переднюю дверь со стеклом и полезную глубину 455 мм для установки коммутационного и серверного оборудования.

Особенности шкафа ЦМО ШТК-М-24.6.6-1ААА

• Монтажная ёмкость 24U - обеспечивает стандартный набор монтажных единиц для установки 19" оборудования и модулей.
• Габариты 600 × 600 мм - компактное размещение шкафа в помещении при сохранении стандартной ширины для коммутационных панелей.
• Полезная глубина 455 мм - позволяет разместить оборудование с учетом кабельных выводов и задней коммутации.

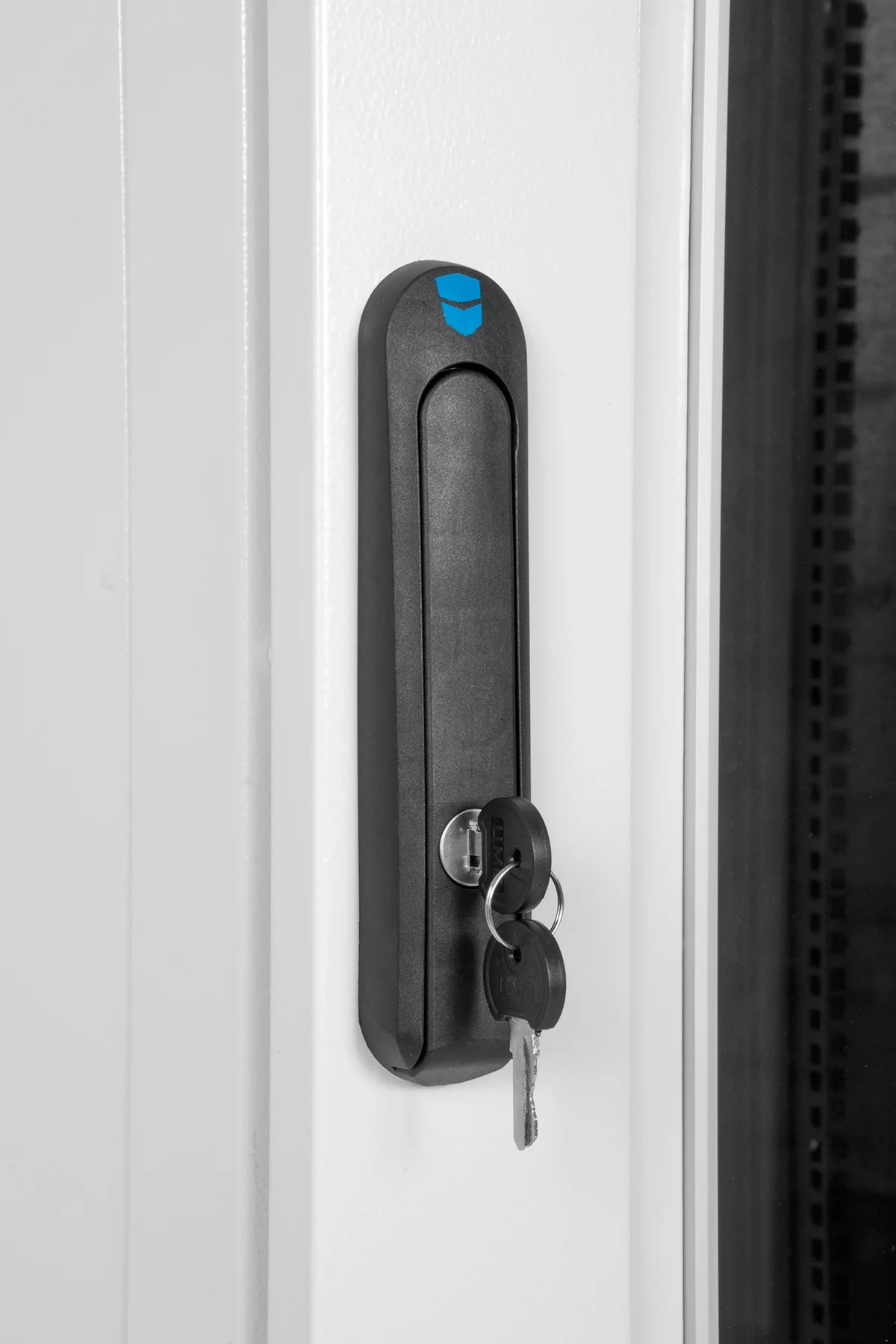

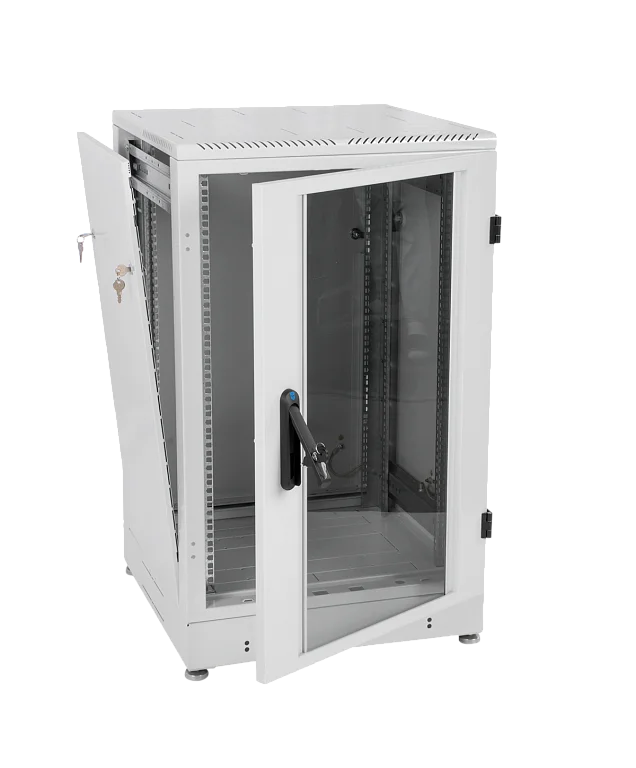

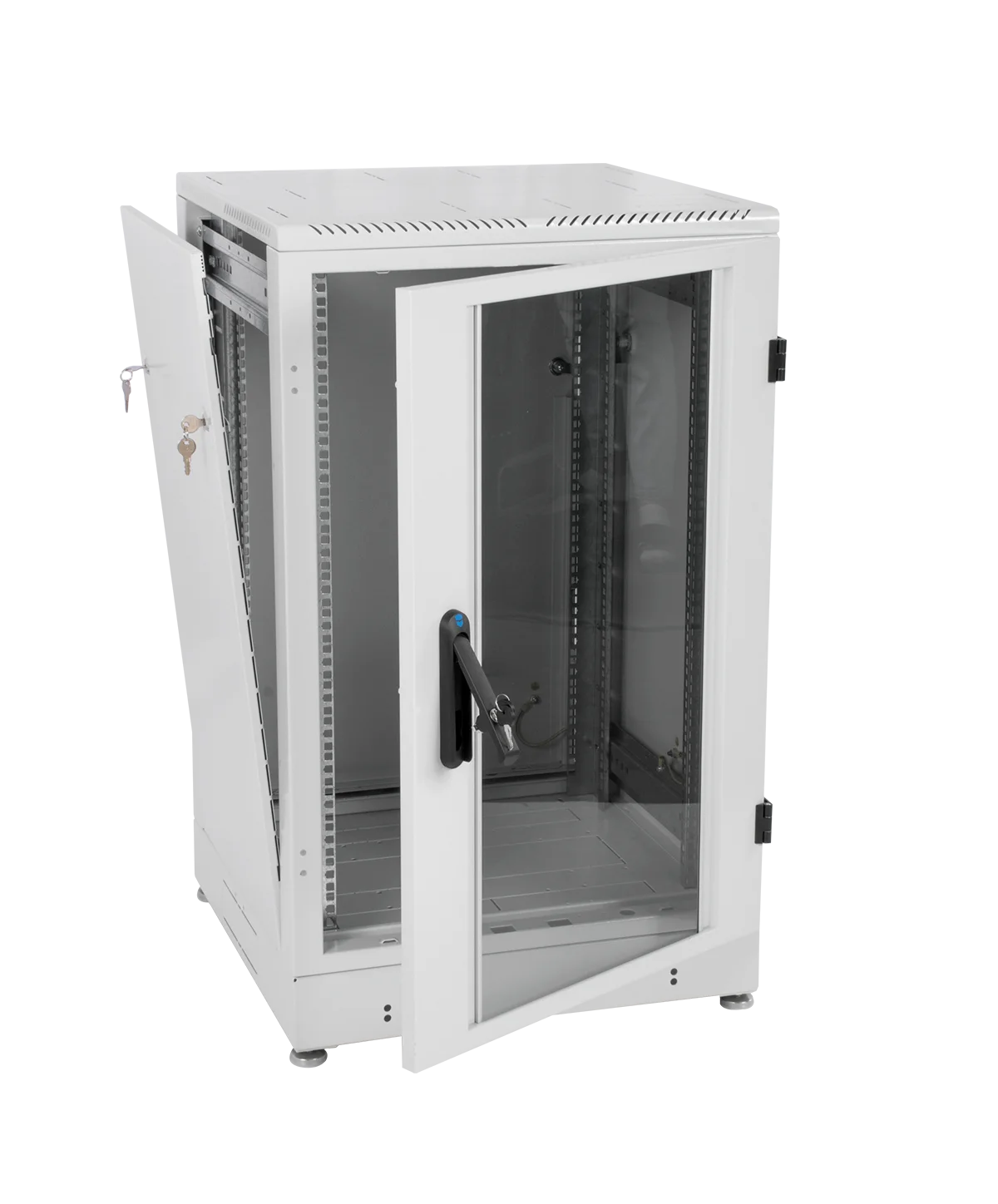

• Передняя дверь стекло - обеспечивает визуальный контроль состояния оборудования без открытия дверцы и упрощает доступ к индикации
• Распределённая нагрузка 700 кг - поддерживает размещение множества монтажных устройств и аксессуаров на направляющих и полках.
• Класс защиты IP20 - минимальная защита от механического доступа, применима в организованных помещениях с контролем пыли и влаги.
• Система заземления - обеспечивает общий заземляющий контур корпуса и повышает электробезопасность монтажного узла.
• Угол открытия дверей 180° - удобный доступ при монтаже и техническом обслуживании оборудования.

Размещение оборудования

Шкаф рассчитан на установку 19" оборудования в пределах 24U, что упрощает подбор серверных и коммутационных модулей стандартной высоты. Наличие регулируемых направляющих и опоры на основание обеспечивает надёжную фиксацию оборудования при монтаже.

Монтаж и установка шкафа

Разборная каркасная конструкция и регулируемые по глубине направляющие позволяют адаптировать внутреннее пространство под конкретные задачи монтажа. Основание и крыша выведены в размер с рамой, а отверстия под винтовые опоры и возможность установки роликов упрощают выравнивание и перемещение шкафа.

Габариты и полезная глубина

Габариты шкафа 600 × 600 мм при высоте 24U и полезная глубина 455 мм определяют доступность установки приборов с учётом задней коммутации. Компактные размеры позволяют экономить место в помещении при сохранении стандартных монтажных возможностей.

Кабельная организация

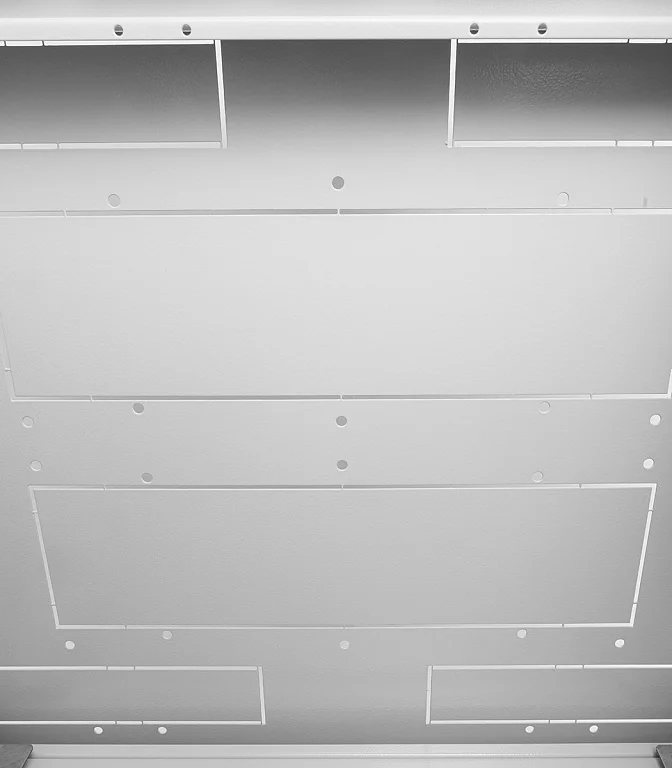

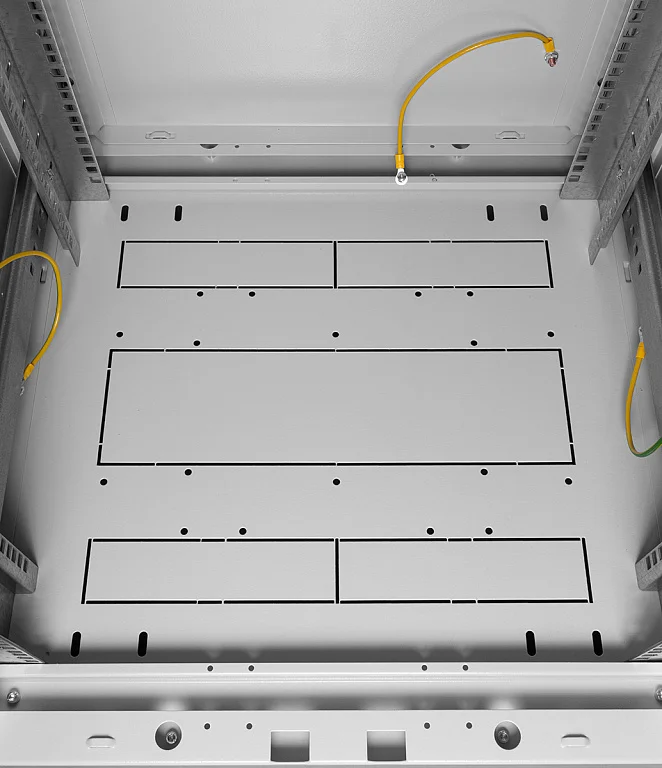

В крыше и основании предусмотрены перфорированные вводы и отверстия под кабельные вводы размером 212 × 110 мм и/или 422 × 55 мм, с возможностью установки щёточных вводов. Наличие перфорации в рамах и боковых стенках облегчает прокладку кабелей и фиксацию органайзеров для аккуратной разводки.

Вентиляция и охлаждение

Крыша имеет перфорацию и отверстия под кабельный ввод с возможностью установки вентиляторных модулей серии R-FAN, что обеспечивает организацию принудительной вентиляции. Возможность установки 3-6 вентиляторных модулей в зависимости от глубины шкафа помогает поддерживать требуемый режим работы оборудования.

Доступ к оборудованию

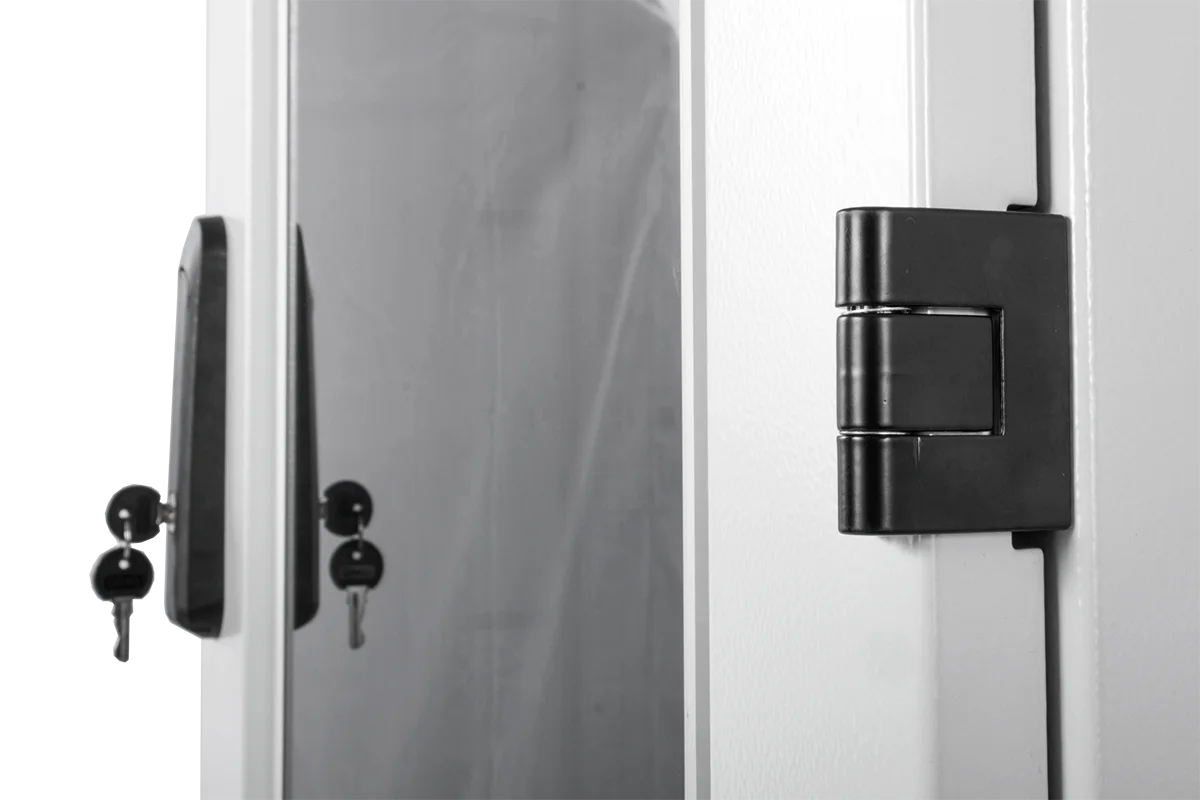

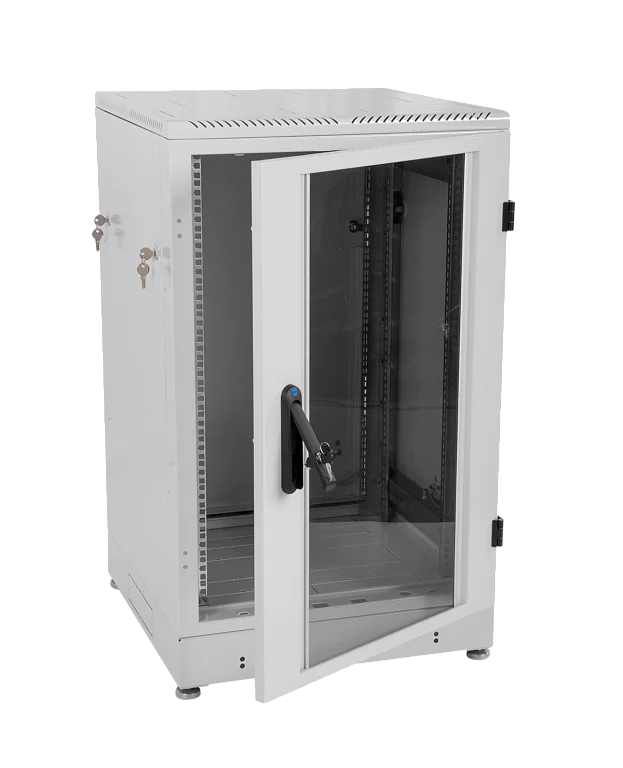

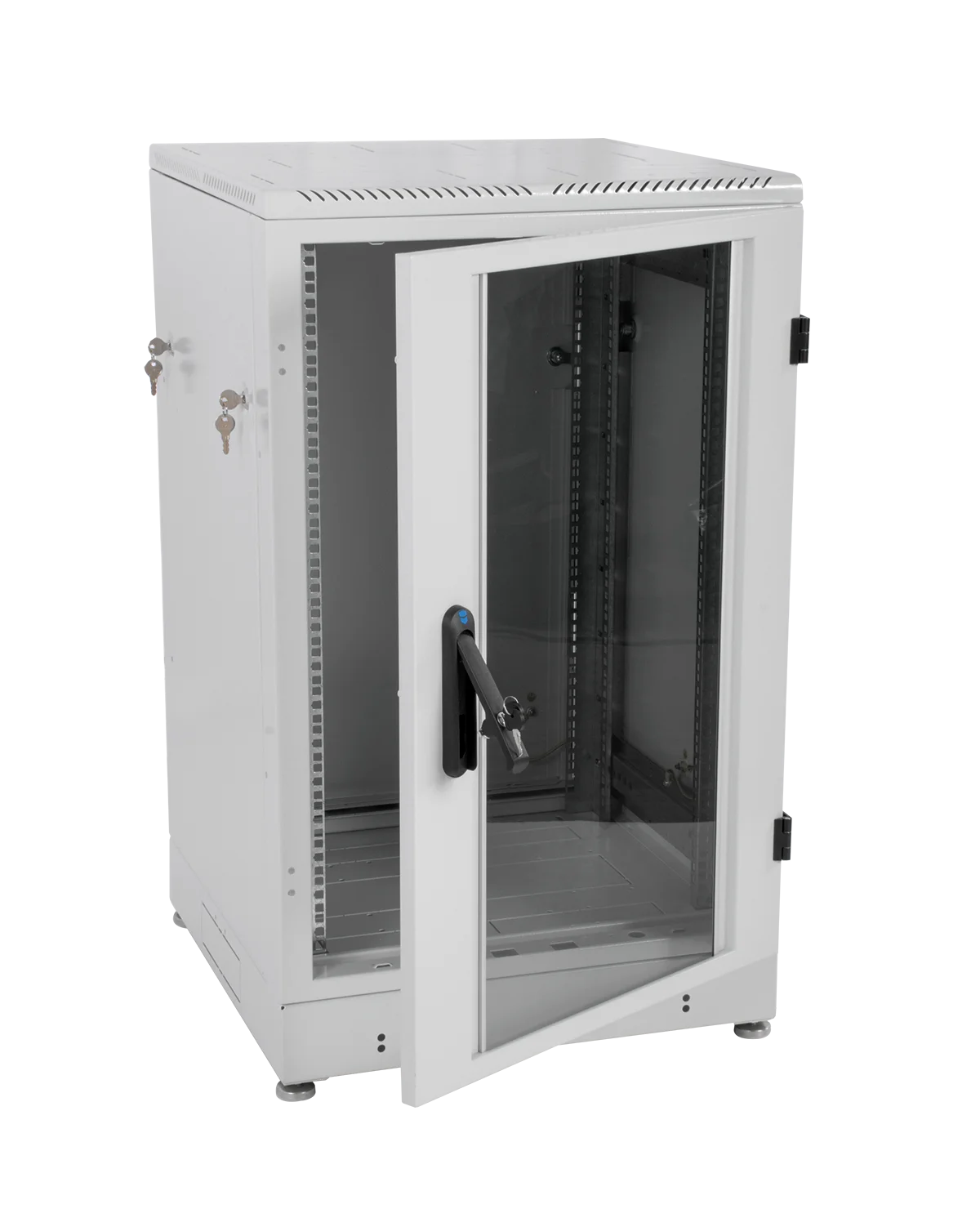

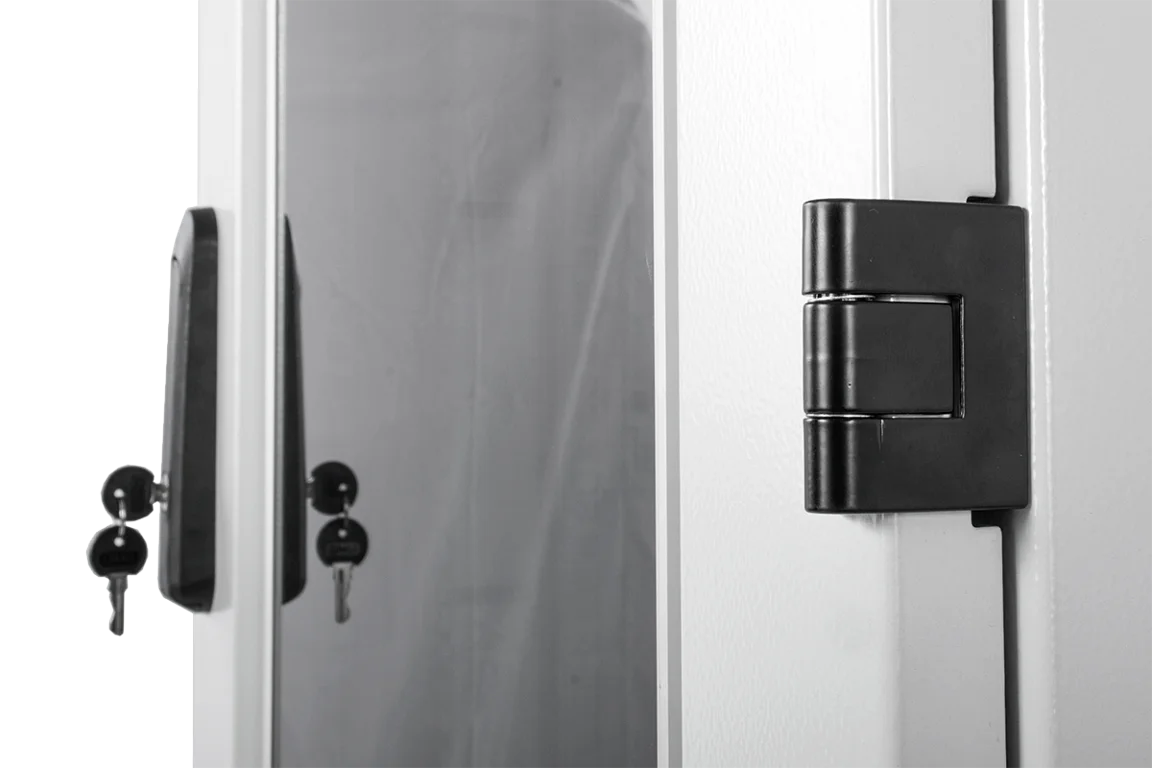

Доступ к оборудованию реализован через переднюю стеклянную дверь, металлическую заднюю стенку и съёмные боковые панели, что облегчает монтаж и обслуживание узла. Угол открытия дверей 180° и легкосъёмные боковые стенки упрощают полный доступ к стойкам и кабельным трассам.

Корпус и защита

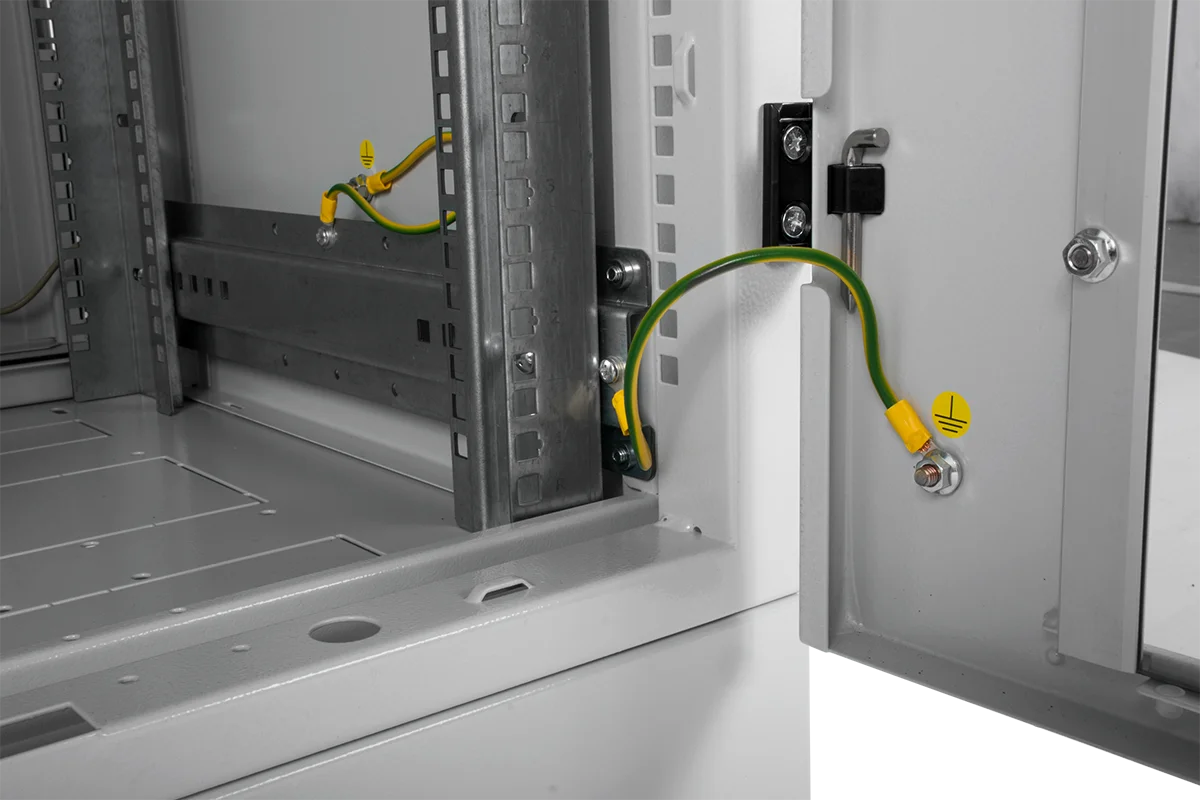

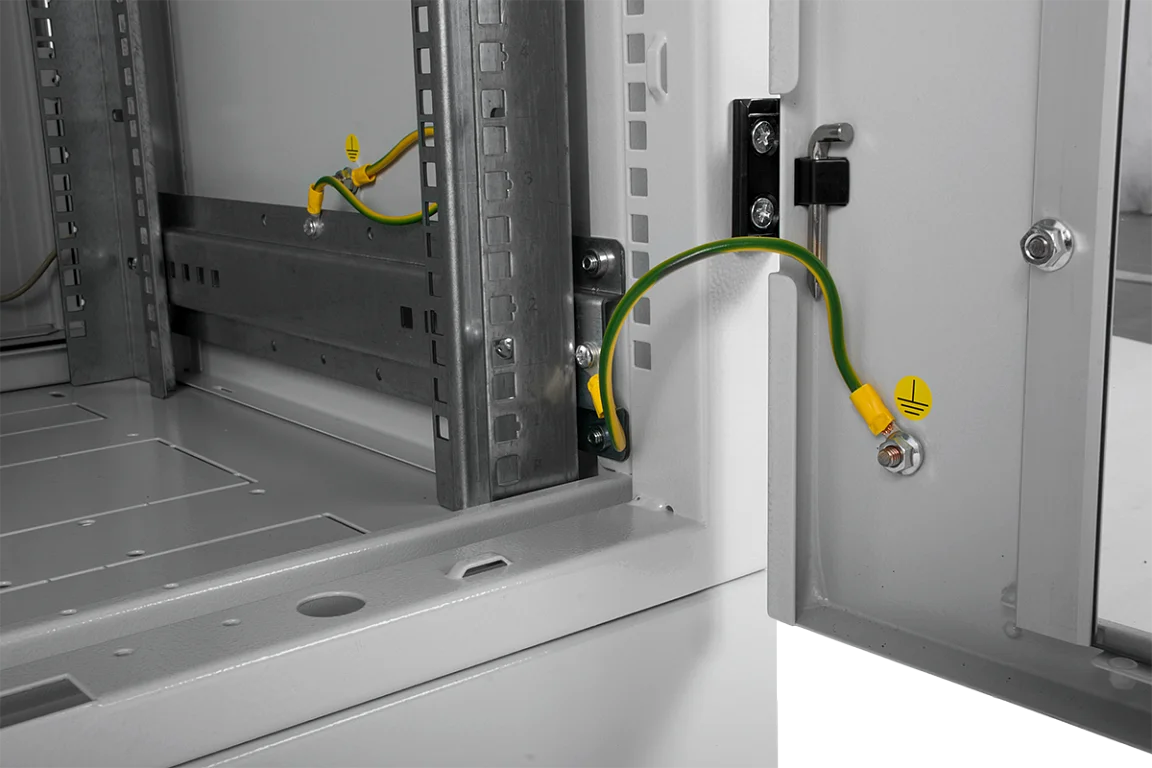

Корпус имеет покрытие полимерно-порошковой краской и предусмотренную систему заземления с проводами в комплекте, что обеспечивает единую электрическую связность элементов. Толщина металла до 2 мм и масса 62,2 кг свидетельствуют о жёсткой конструкции, рассчитанной на распределённую нагрузку 700 кг.

Гарантия 1 год
