ЦМО ШТК-М-24.6.8-1ААА Напольный 24U телекоммуникационный шкаф 19"

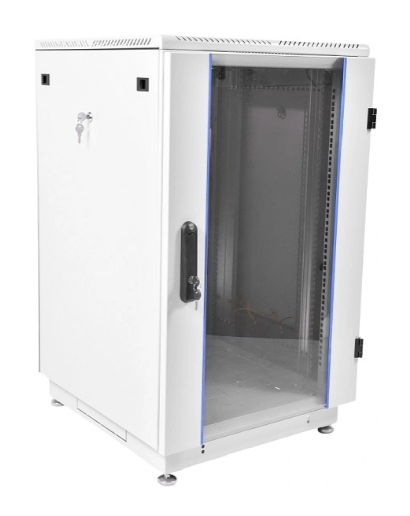

Напольный телекоммуникационный шкаф ЦМО ШТК-М-24.6.8-1ААА 19" 24U (600 × 800) с передней стеклянной дверью и задней металлической стенкой предназначен для размещения и монтажа сетевого и серверного оборудования. Подтверждённые параметры включают полезную глубину 655 мм, распределённую нагрузку 700 кг и систему заземления для обеспечения электробезопасности.

Особенности шкафа ЦМО ШТК-М-24.6.8-1ААА

• Монтажная ёмкость 24U - позволяет установить стандартное 19" оборудование разной высоты в едином корпусе.
• Полезная глубина 655 мм - обеспечивает размещение серверных и коммутационных устройств с учётом организации кабелей и вентиляторов.
• Распределённая нагрузка 700 кг - гарантирует возможность установки тяжёлых блоков и комплектов внутри шкафа.
• Передняя дверь стеклянная - обеспечивает визуальный контроль состояния оборудования без открывания дверцы.
• Задняя стенка металлическая - служит опорой для монтажа и защищает заднюю часть оборудования.
• Отверстия под кабельный ввод 212 × 110 мм и/или 422 × 55 мм - упрощают прокладку магистральных кабелей и установку щёточных вводов.
• Возможность установки вентиляторных модулей - поддерживает организацию активного охлаждения в зависимости от глубины шкафа.
• Система заземления в комплекте - обеспечивает соединение всех металлических частей в единую заземляющую цепь для безопасной эксплуатации.

Размещение оборудования

Шкаф рассчитан на установку 19" оборудования в объёме 24U, что подходит для коммутаторов, серверных стоек и коммутационных панелей. Наличие регулируемых вертикальных направляющих упрощает точную фиксацию модулей по глубине и высоте.

Монтаж и установка шкафа

Разборная каркасная конструкция состоит из основания, крыши и рам, что упрощает сборку и транспортировку. Диаметр отверстий под опоры М10 и перфорация под закладные гайки ускоряют установку и выравнивание шкафа на месте.

Габариты и полезная глубина

Габариты шкафа: высота 1245 мм, ширина 600 мм, глубина 825 мм с полезной глубиной 655 мм, что определяет совместимость с оборудованием и аксессуарами. Эти размеры помогают планировать расположение полок, ПДУ и кабельных направляющих внутри корпуса.

Вентиляция и охлаждение

Крыша и основание имеют перфорацию и отверстия под кабельный ввод, а для активного охлаждения предусмотрена возможность установки модулей R-FAN. Возможность установки до 3-6 вентиляторов в зависимости от глубины позволяет организовать отвод тепла от размещённых устройств.

Кабельная организация

Отверстия под кабельный ввод 212 × 110 мм и/или 422 × 55 мм совместимы с щёточными вводами серии КВ-Щ для аккуратной прокладки кабелей. Перфорированные рамные элементы и наличие окон для аксессуаров облегчают прокладку и фиксацию кабельных трасс внутри шкафа.

Доступ к оборудованию и обслуживание

Доступ к оборудованию возможен с четырёх сторон через переднюю и заднюю двери и боковые лёгкосъёмные стенки, что упрощает работу по монтажу, обслуживанию и реконфигурации. Угол открытия дверей 180° обеспечивает удобный доступ к передней панели установленного оборудования.

Корпус и защита

Толщина металла до 2 мм и полимерно-порошковое покрытие повышают механическую стойкость и защиту поверхности корпуса. Шкаф поставляется с предустановленной фурнитурой, замками и элементами демпфирования в зависимости от модели, что обеспечивает целостность конструкции и безопасную эксплуатацию.

Гарантия 1 год
