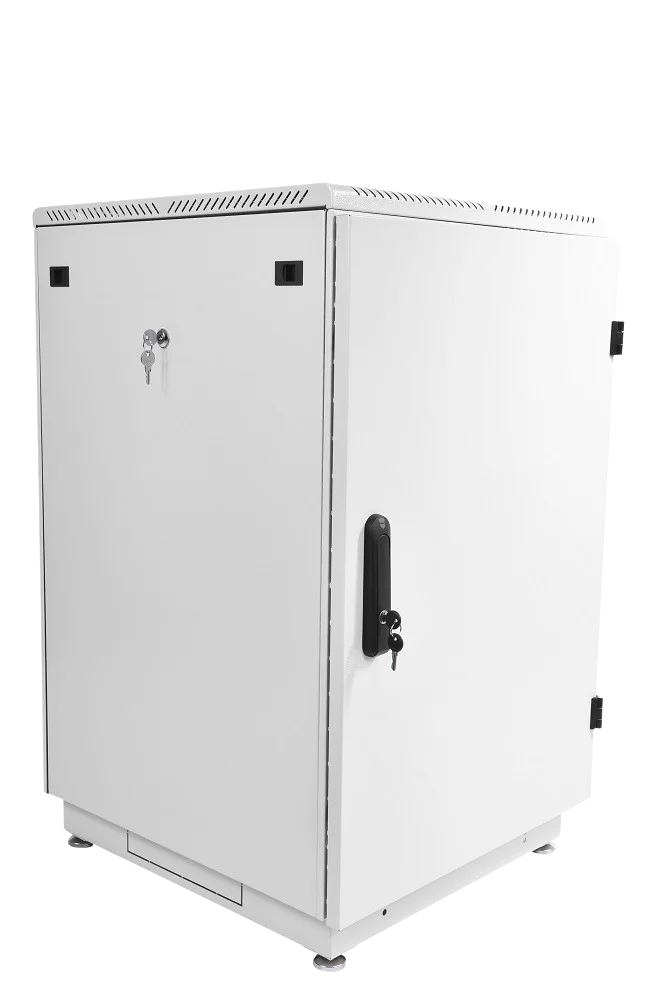

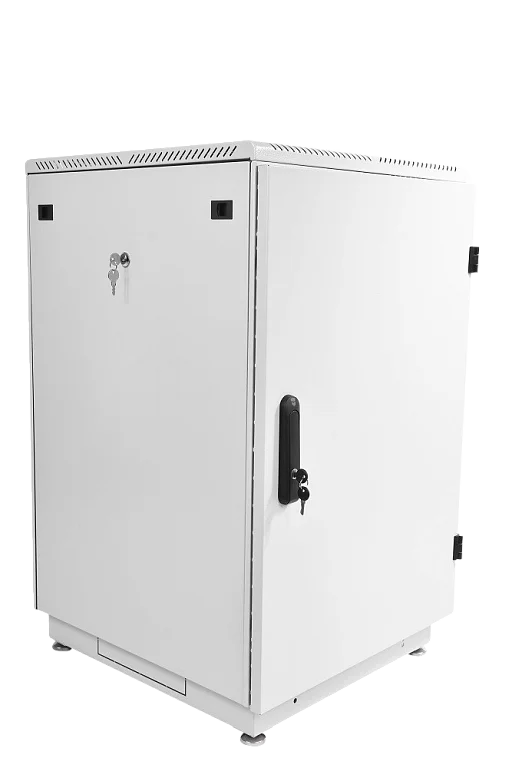

ЦМО ШТК-М-27.6.10-3ААА Напольный 27U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-М-27.6.10-3ААА предназначен для размещения активного и пассивного оборудования в офисных и закрытых промышленных помещениях. Подтвержденные параметры включают монтажную емкость 27 U, габариты 600 × 1000 мм и полезную глубину 855 мм, что обеспечивает установку стандартного 19" оборудования.

Особенности шкафа ЦМО ШТК-М-27.6.10-3ААА

• Монтажная емкость 27 U - позволяет разместить модульное 19" оборудование стандартной высоты для точек коммутации и серверов малой мощности.
• Габариты 600 × 1000 мм - обеспечивают достаточное пространство для установки оборудования и аксессуаров в стойку.
• Полезная глубина 855 мм - обеспечивает место для установки глубинных серверов и коммутационных панелей с учётом кабельного запаса.
• Распределённая нагрузка 600 кг - подходит для размещения нескольких единиц тяжёлого оборудования при равномерном распределении массы.
• Толщина металла 2 мм - повышает жёсткость каркаса и устойчивость конструкции при монтаже оборудования.
• Класс защиты IP20 - предназначен для эксплуатации в закрытых помещениях с защитой от попадания посторонних предметов.

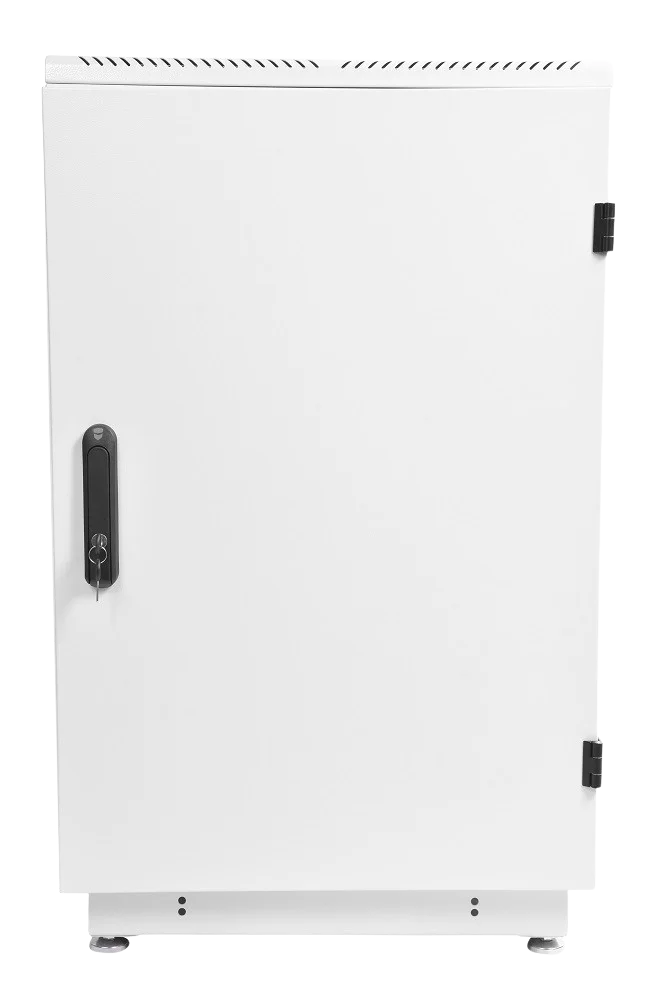

• Передняя дверь металлическая - обеспечивает механическую защиту фронтальной зоны оборудования и контролируемый доступ.

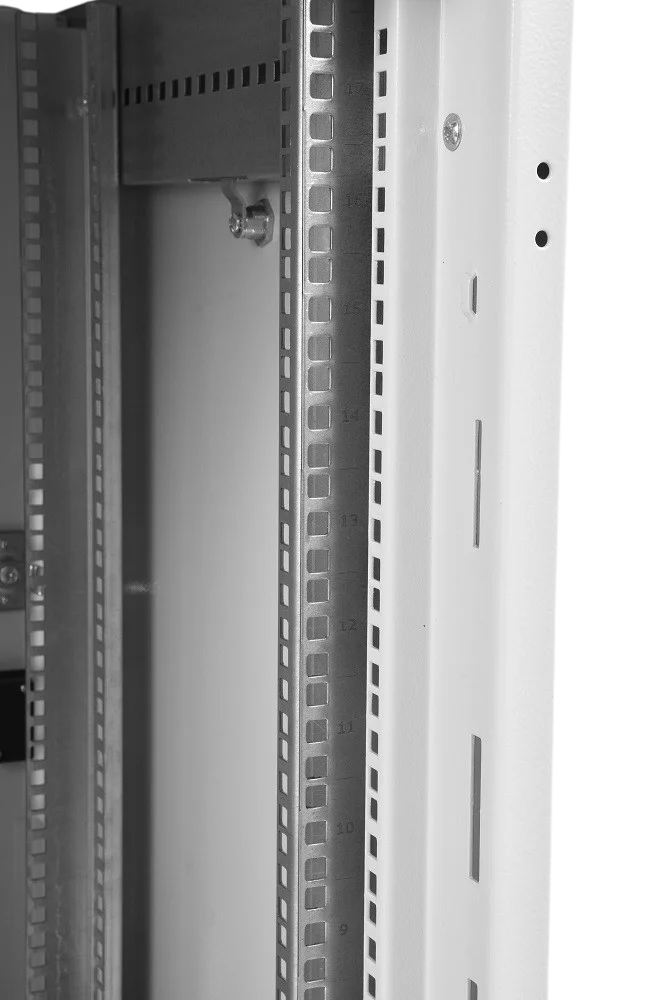

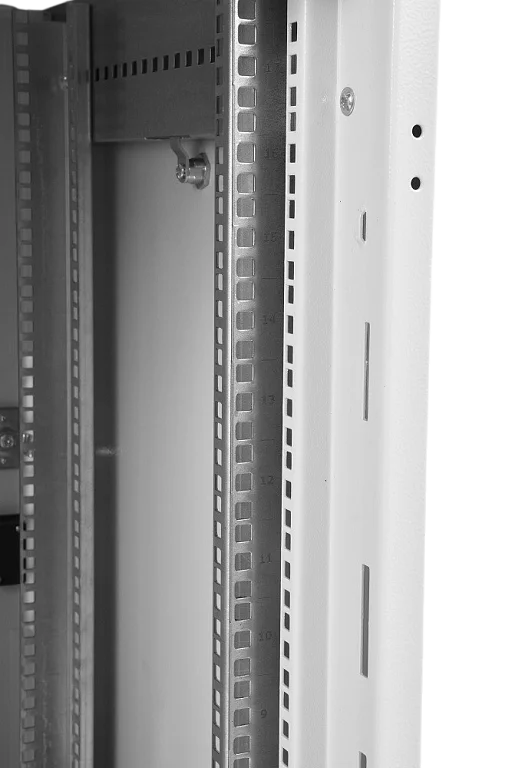

• Регулируемые направляющие по глубине - позволяют адаптировать положение монтажных профилей под разную глубину устройств и аксессуаров.

Размещение оборудования

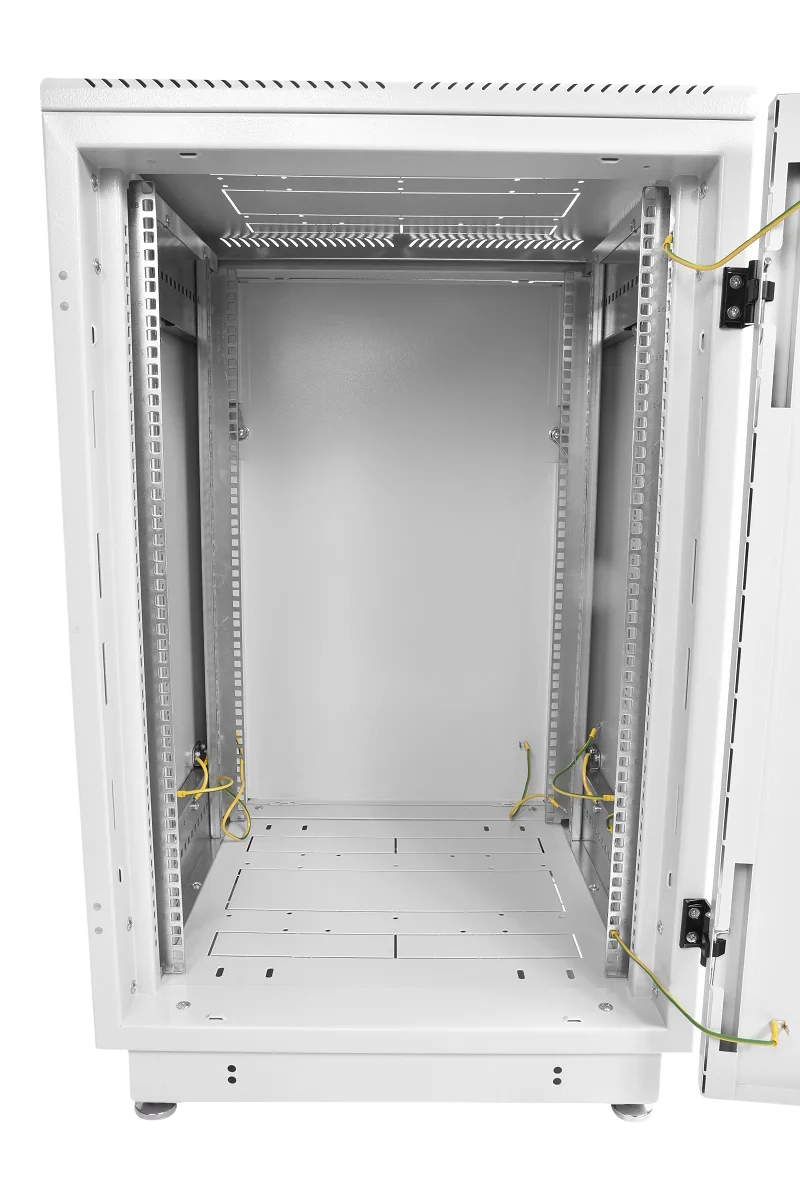

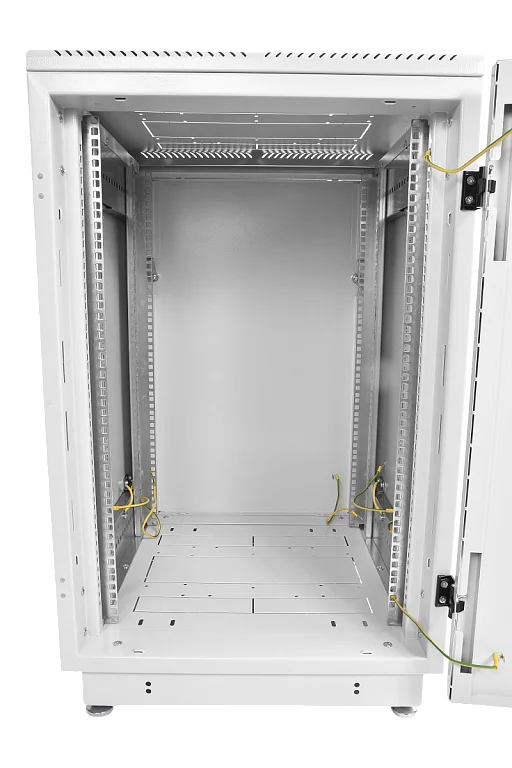

Шкаф рассчитан на установку 19" оборудования с общей монтажной емкостью 27 U, что позволяет комбинировать серверные и коммутационные модули внутри одной стойки. Наличие регулировки направляющих по глубине упрощает установку устройств с разной глубиной корпуса и обеспечивает аккуратную укладку кабелей.

Монтаж и установка шкафа

ШТК-М имеет разборную каркасную конструкцию с основанием, крышей и двумя сварными рамами, что облегчает транспортировку и сборку на месте. В основании установлены винтовые опоры M10 для выравнивания по уровню, а возможна установка поворотных роликов для перемещения по инфраструктуре.

Габариты и полезная глубина

Габариты шкафа 600 × 1000 мм и полезная глубина 855 мм дают возможность разместить глубокие серверы и коммутационное оборудование с учётом запаса для кабельных трактов. Конфигурация направляющих и пространство внутри шкафа позволяют организовать монтаж с учётом вентиляционных и кабельных требований.

Нагрузка и конструкция

Конструкция включает швеллера и усиленные рамные элементы из стали толщиной до 2 мм, что обеспечивает повышенную жёсткость каркаса. При равномерном распределении нагрузка на шкаф может составлять до 600 кг, что позволяет устанавливать массивные устройства и накопители.

Доступ к оборудованию

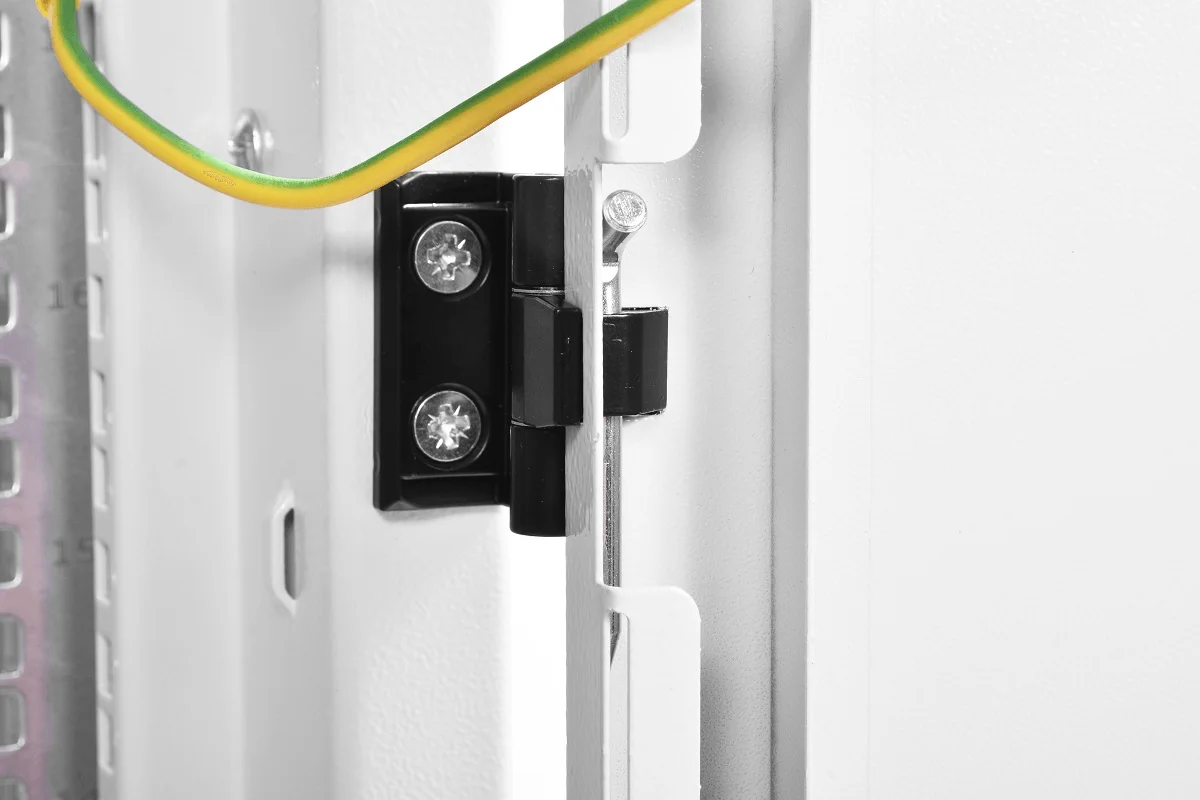

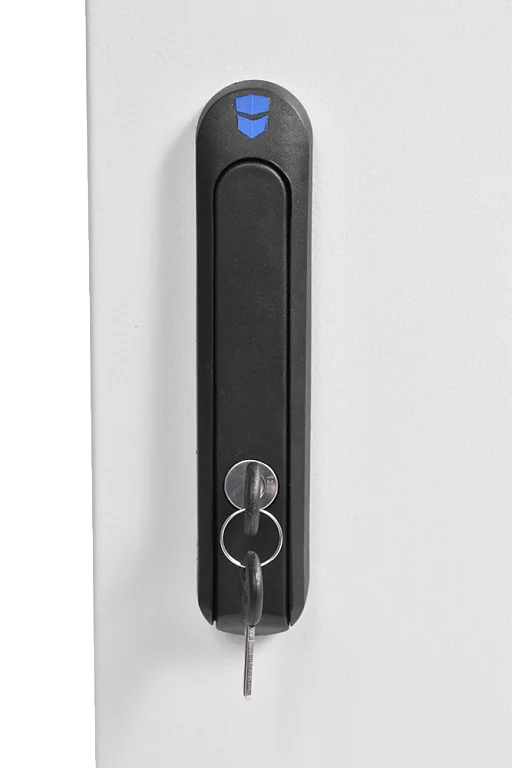

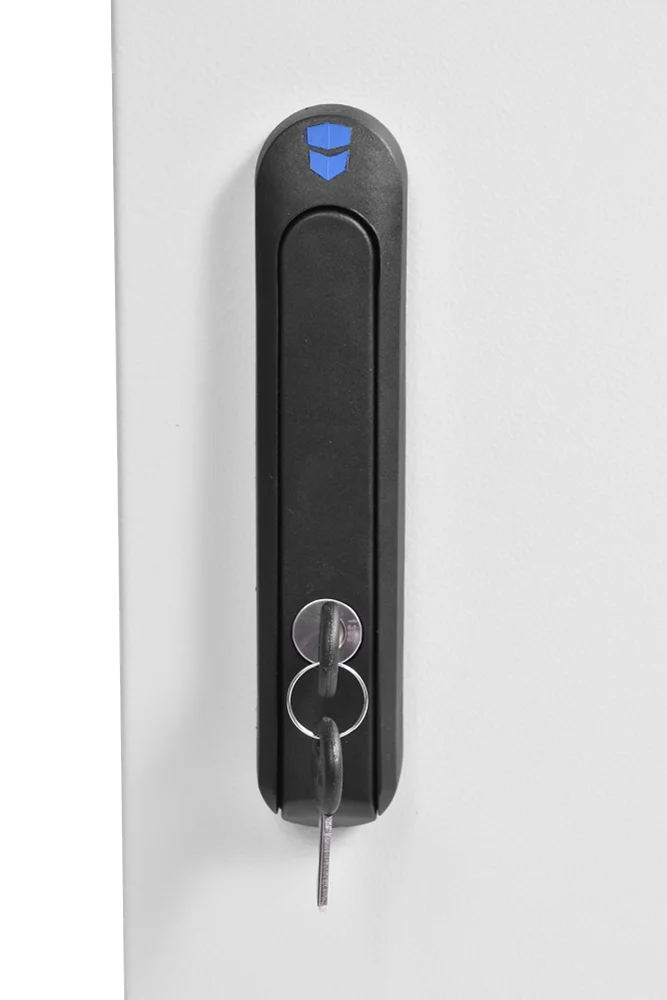

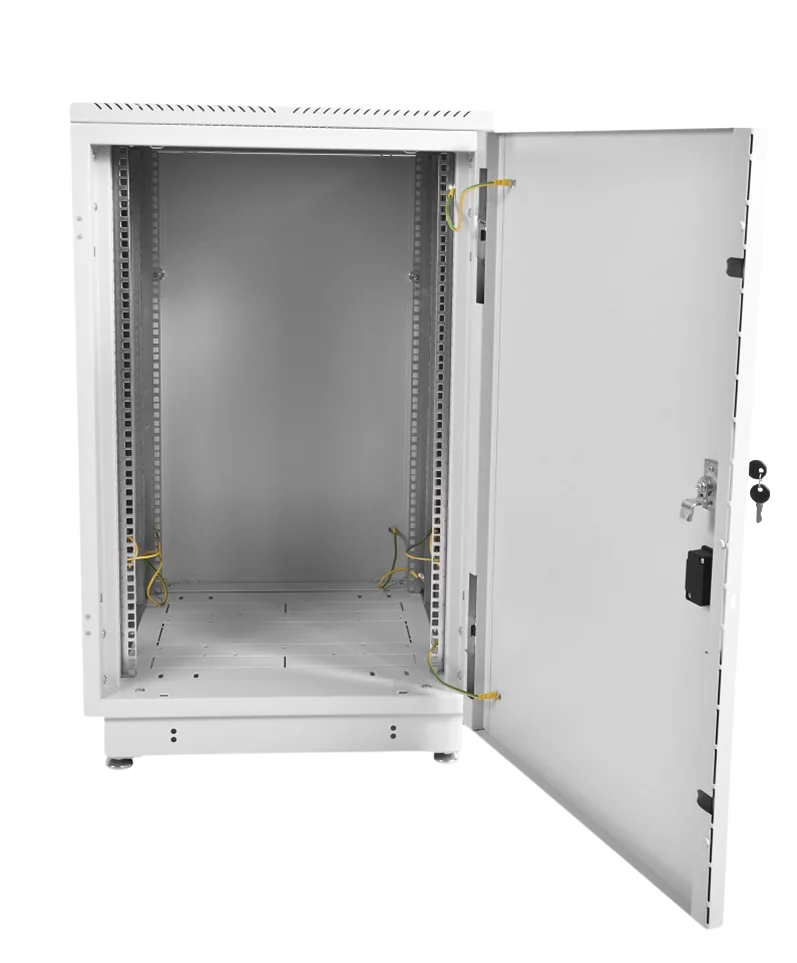

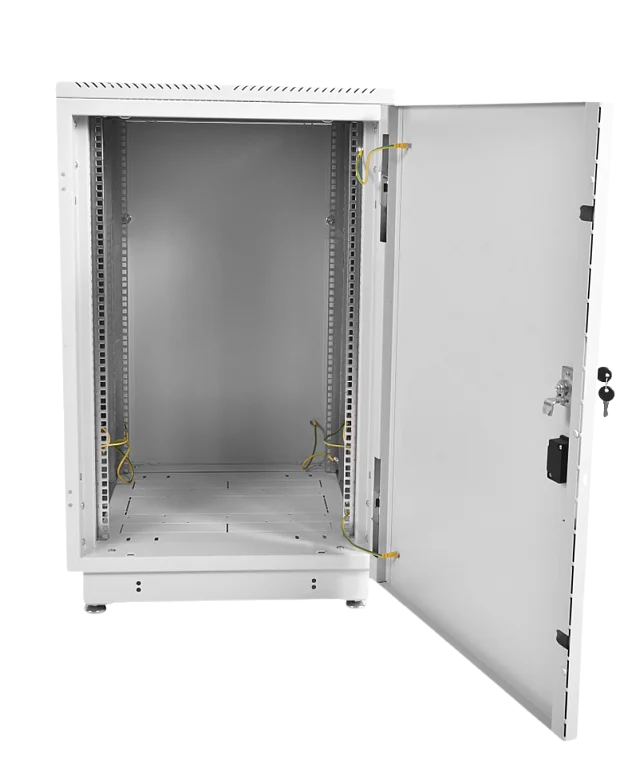

Доступ для монтажа и обслуживания возможен с четырёх сторон через переднюю и заднюю двери и съёмные боковые стенки, что упрощает работы по коммутации и обслуживанию. Двери имеют правую и левую навеску, а в моделях 18-38 U фиксируются усиленным точечным замком.

Вентиляция и охлаждение

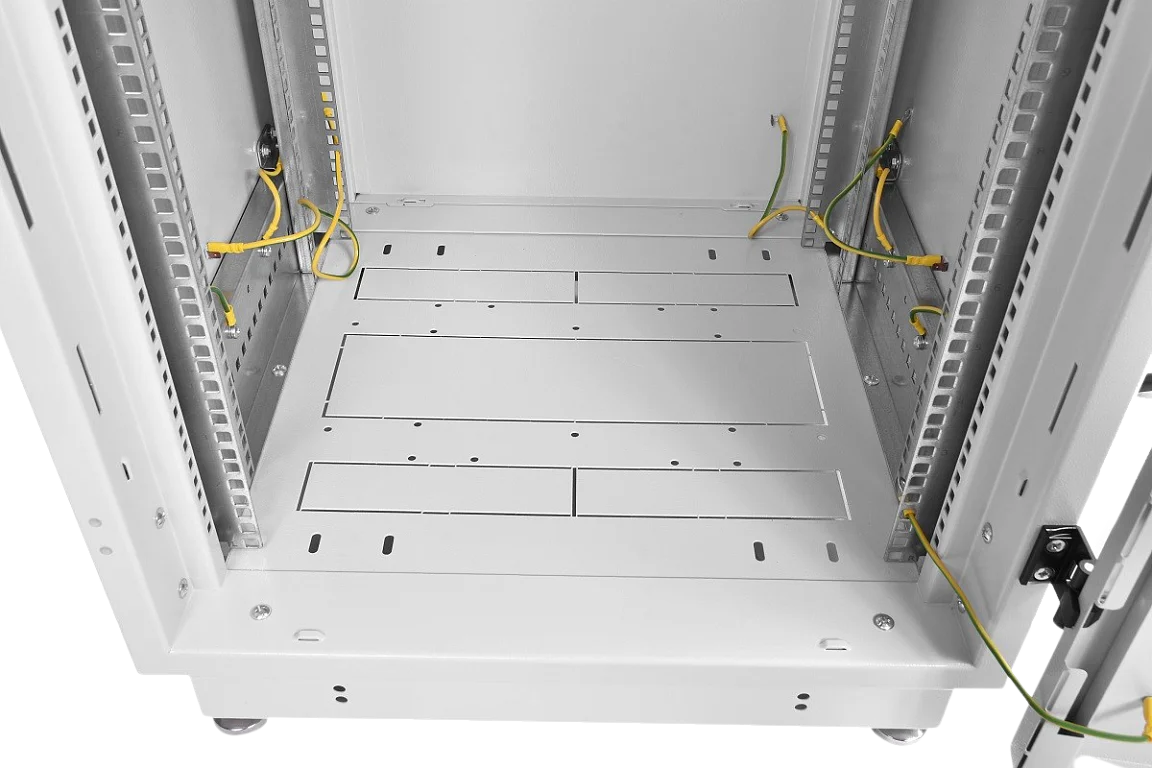

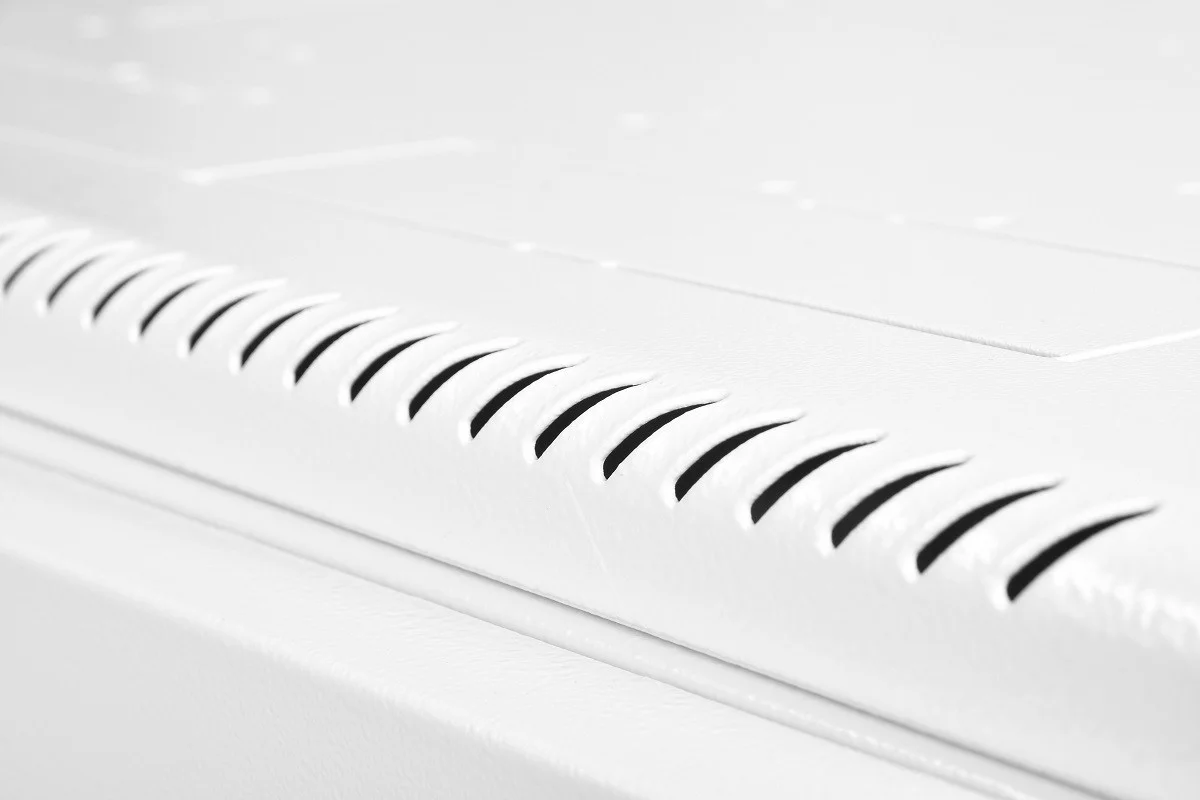

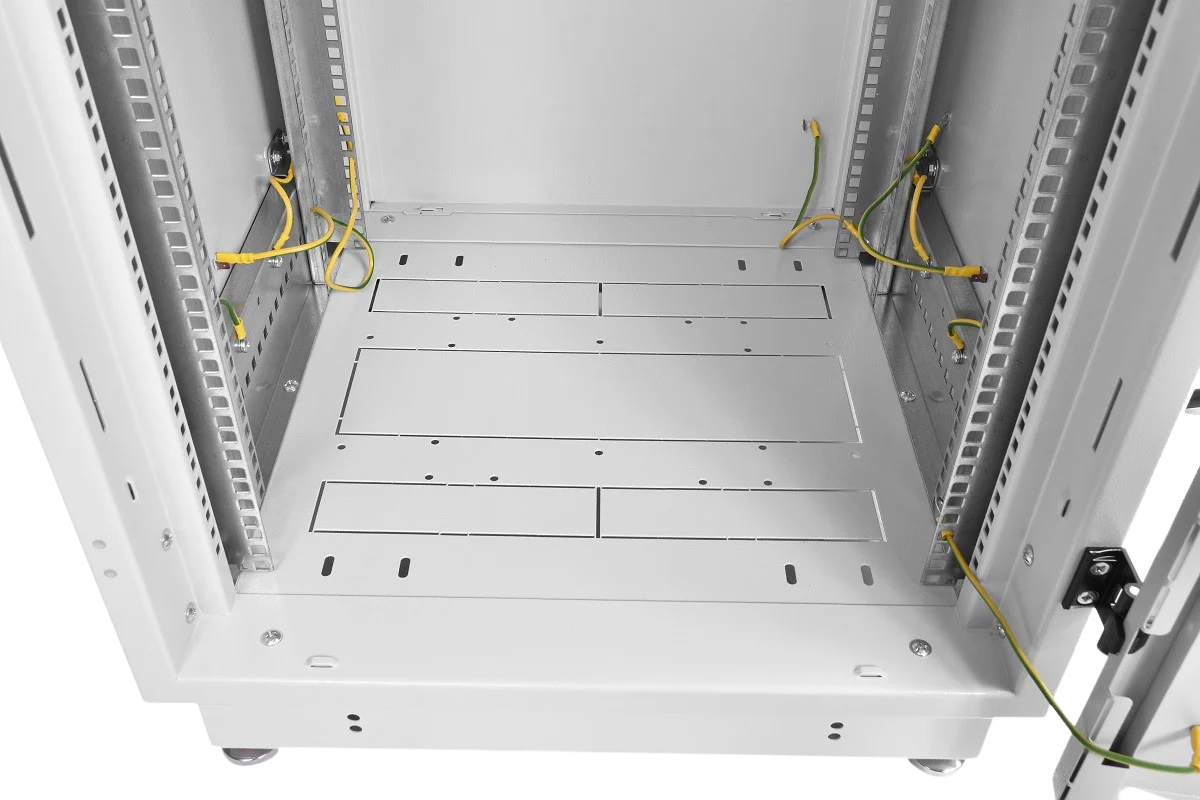

В крыше и основании предусмотрены заглушки для установки вентиляторных модулей серии R-FAN, а шкаф глубиной 1000 мм допускает установку трёх модулей для организации вытяжного или приточного обдува. Такое решение повышает эффективность теплового менеджмента при плотной компоновке оборудования.

Гарантия 1 год
