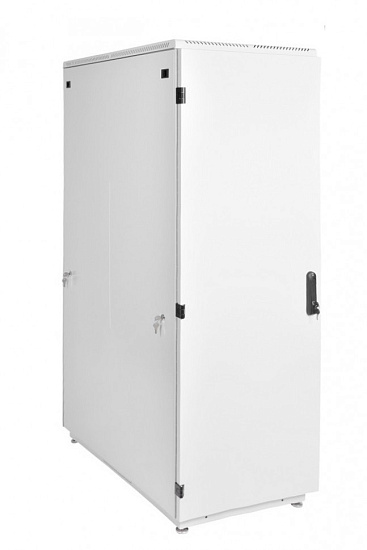

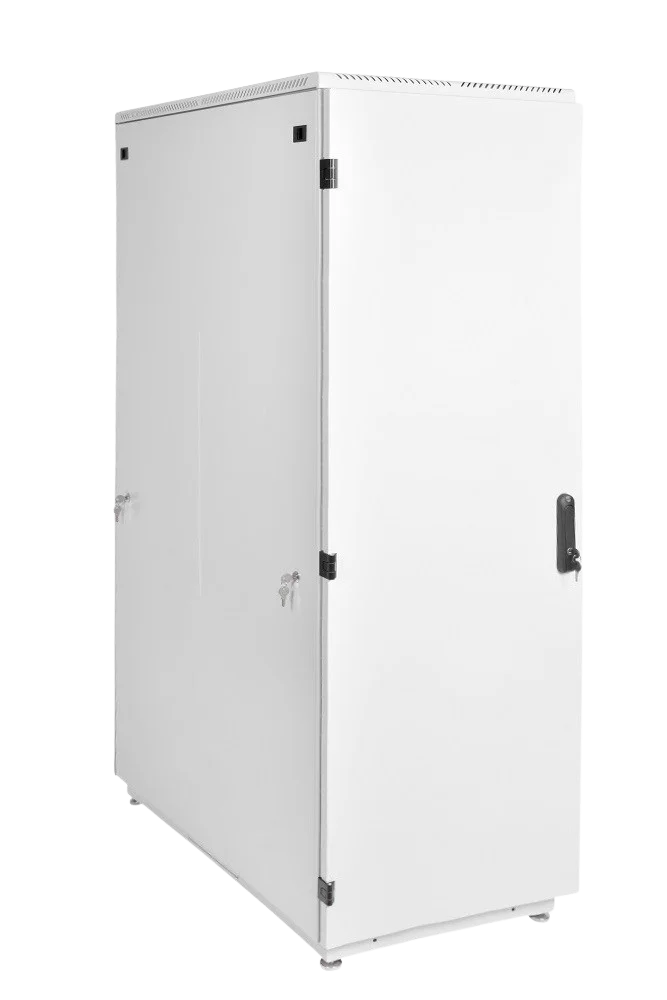

ЦМО ШТК-М-33.6.10-3ААА Напольный 33U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-М-33.6.10-3ААА предназначен для размещения активного и пассивного 19" оборудования; подтверждённые параметры: монтажная ёмкость 33U, габариты 600 × 1000 мм и полезная глубина 855 мм. Шкаф рассчитан на использование в офисных и закрытых промышленных помещениях и обеспечивает организацию кабельных вводов и заземления для стабильной работы оборудования.

Особенности шкафа ЦМО ШТК-М-33.6.10-3ААА

• Монтажная ёмкость 33U - позволяет установить типовое сетевое и серверное оборудование в стойку 19" с учётом расположения модулей и аксессуаров.
• Габариты 600 × 1000 мм - обеспечивают совместимость с оборудованием стандартной глубины и удобство планирования расположения шкафа в помещении.
• Полезная глубина 855 мм - дает пространство для установки монтажных профилей и кабельных трасс внутри шкафа.
• Распределённая нагрузка 890 кг - обеспечивает возможность установки тяжёлого оборудования и распределение массы по корпусу при монтаже.
• Толщина металла 2 мм - повышает жёсткость каркаса и устойчивость конструкции при эксплуатации и транспортировке.
• Тип передней двери - металлическая - обеспечивает защиту установленного оборудования и структурную жёсткость фронтальной части шкафа.
• Класс защиты IP20 - подходит для установки в офисных и закрытых промышленных помещениях с контролируемой средой.
• Наличие мест для вентиляторных модулей - позволяет организовать принудительное охлаждение и поддерживать рабочие температуры внутри шкафа.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования объёмом 33U, что позволяет разместить серверные блоки, коммутационные панели и источники питания. Полезная глубина 855 мм обеспечивает пространство для подключения кабелей и размещения глубоких стоек и аксессуаров.

Монтаж и установка шкафа

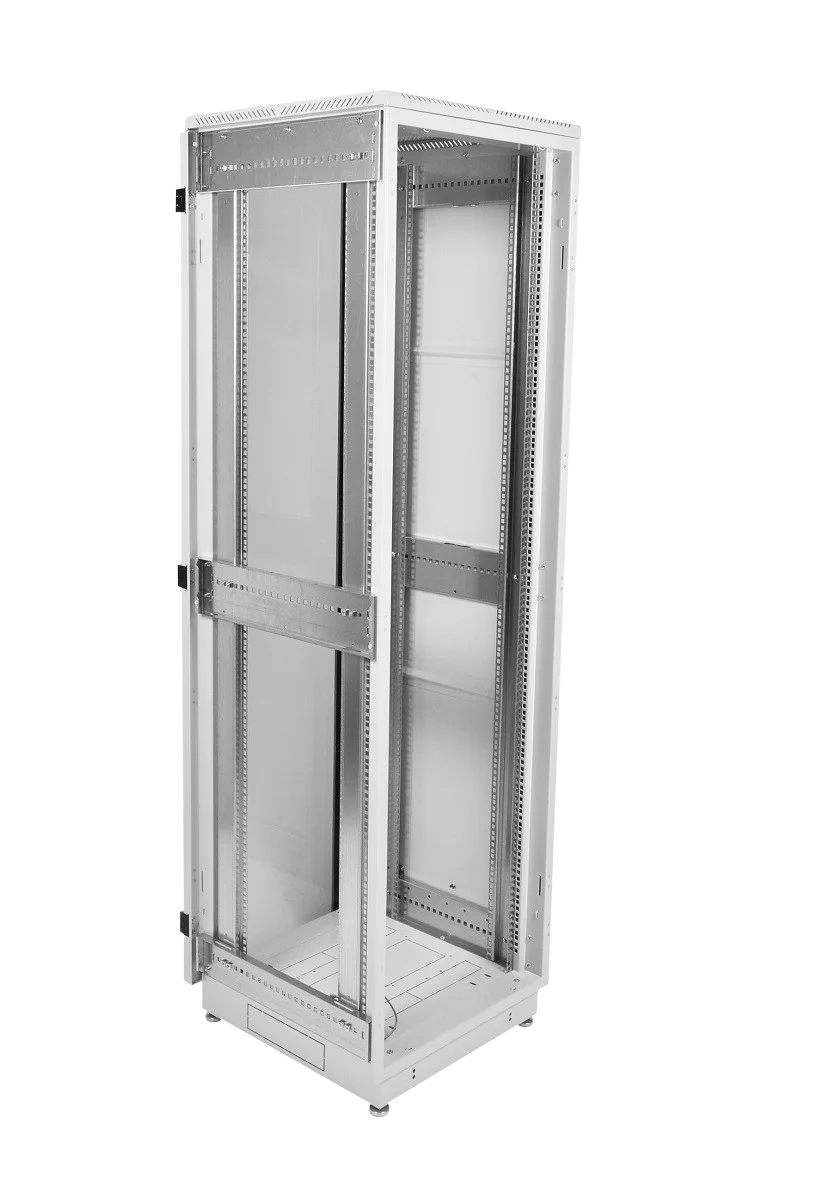

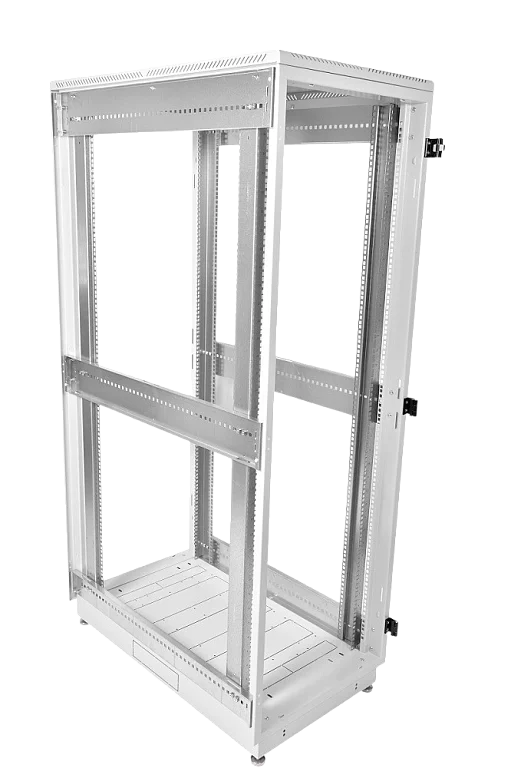

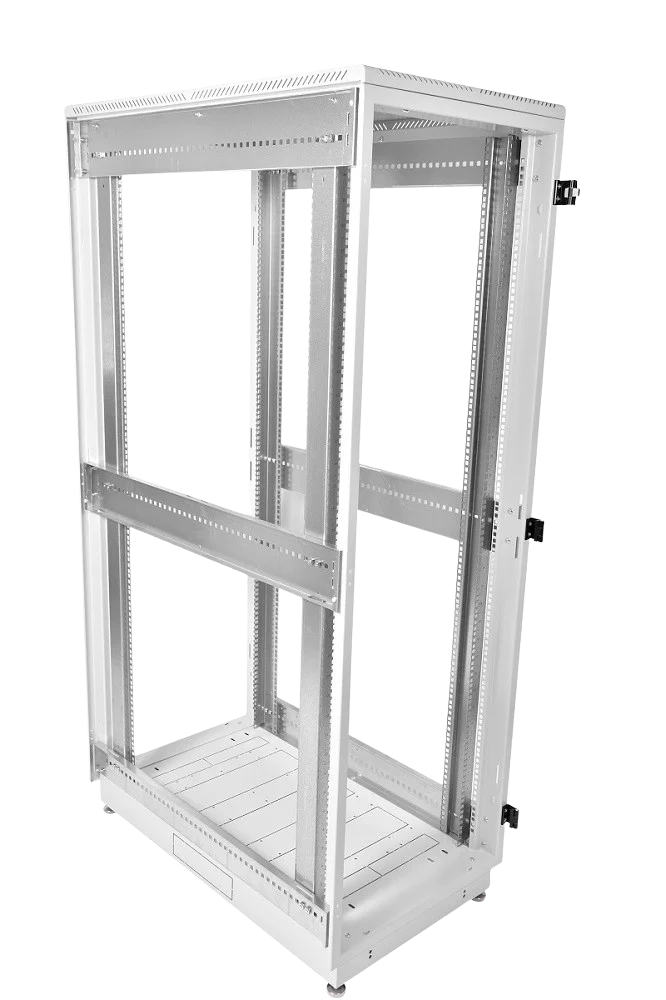

Конструкция шкафа включает разборный каркас, основание, крышу и сварные рамы, что упрощает сборку и транспортировку в компактной упаковке. В основании установлены винтовые опоры М10 для выравнивания по уровню пола, возможна установка роликов при необходимости перемещения.

Кабельная организация и вводы

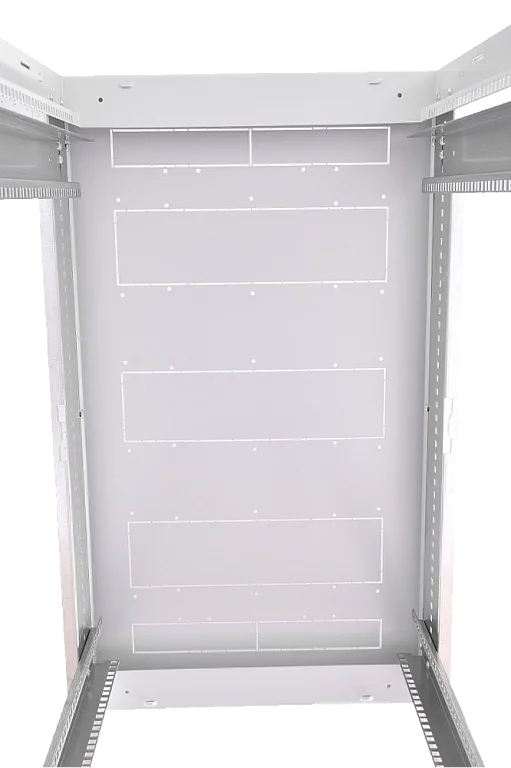

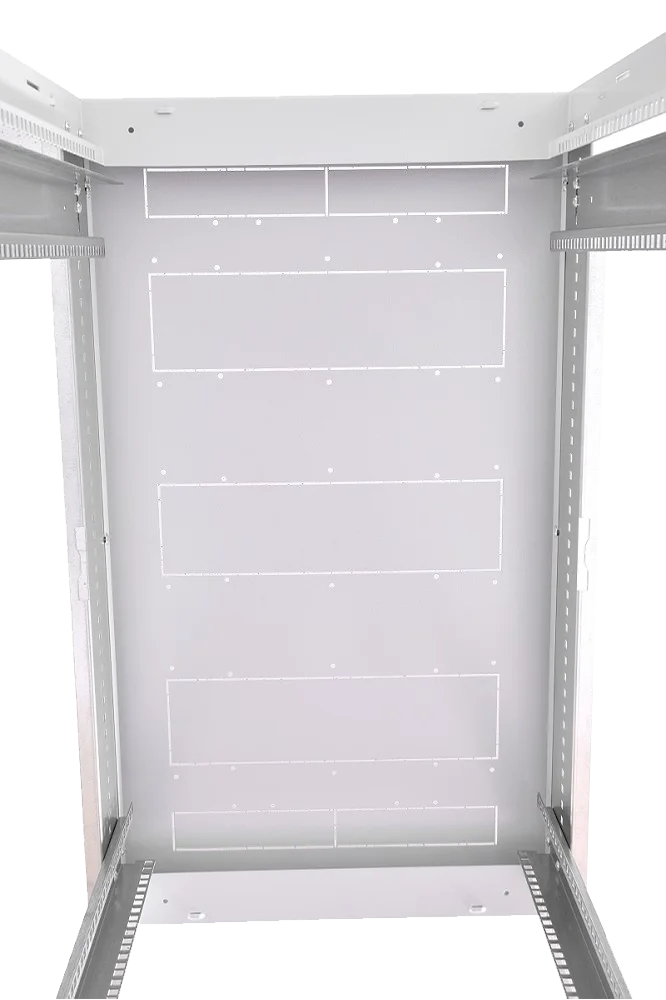

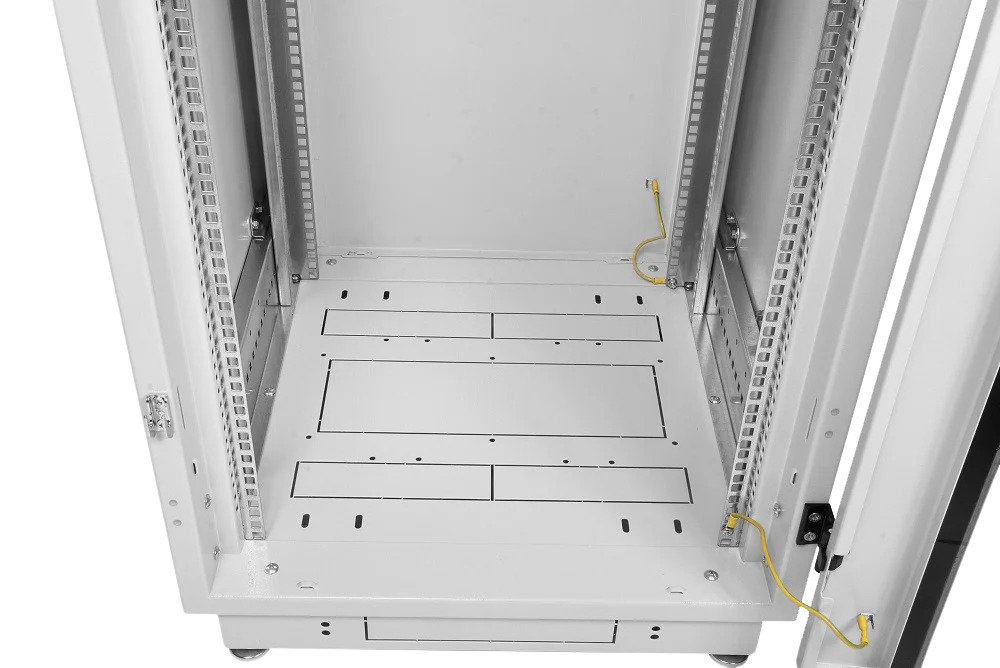

ШТК-М предусматривает пространство и решения для организации коммутационного кабеля, включая дополнительные места в ширине 800 мм для удобной укладки. На крышке и основании предусмотрены места для установки вентиляторных модулей и демонтажа заглушек для ввода кабелей.

Вентиляция и охлаждение

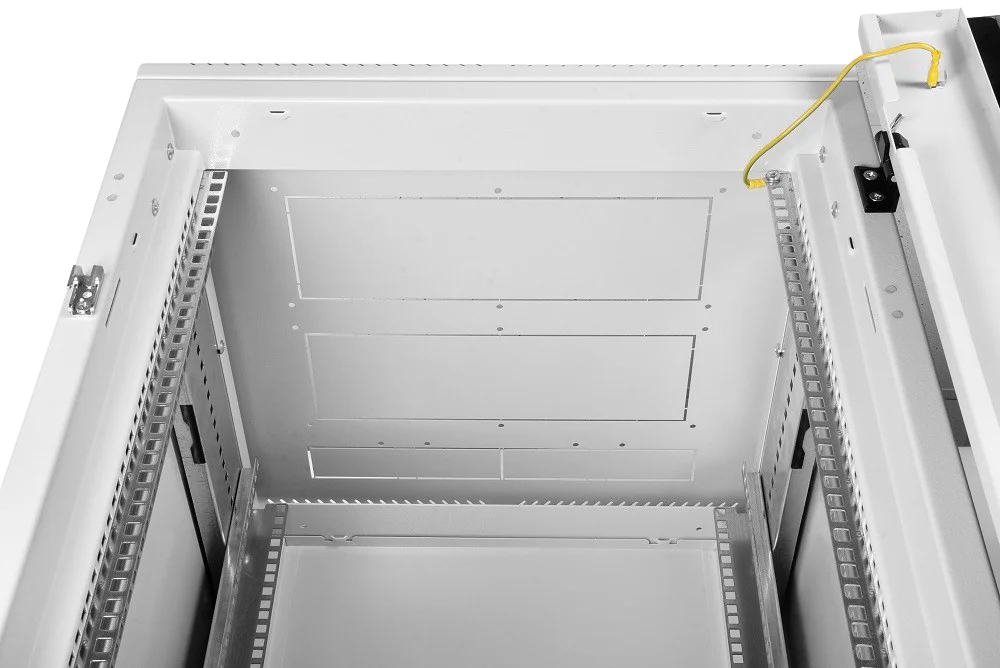

В шкафе предусмотрены места для установки модулей серии R-FAN; в версиях глубиной 1000 мм возможно размещение трёх модулей, что повышает эффективность отвода тепла. Для монтажа вентиляторного модуля демонтируется заглушка в крыше или основании, модуль фиксируется винтами.

Доступ и обслуживание

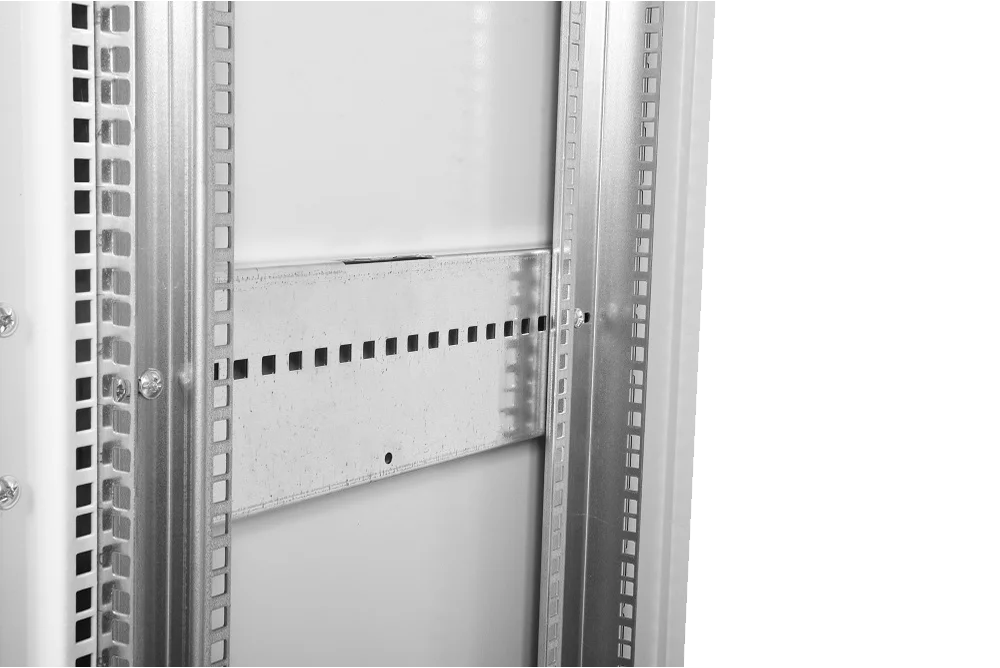

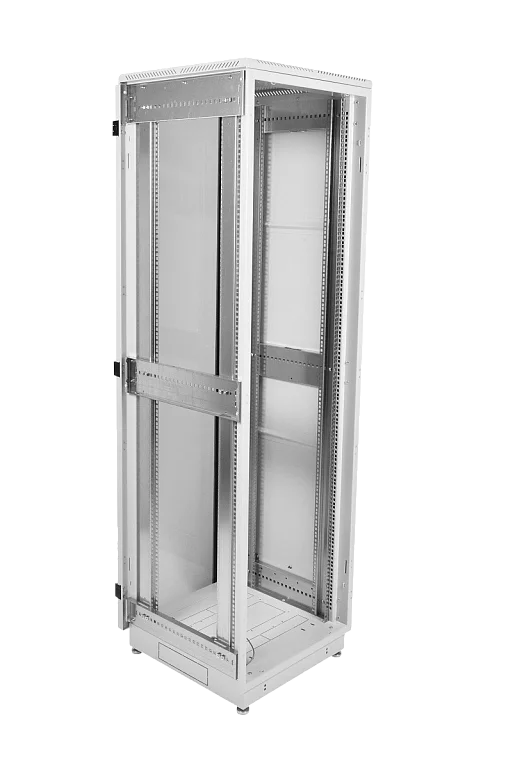

Доступ к оборудованию возможен с четырёх сторон через переднюю и заднюю двери и съёмные боковые панели, что облегчает монтаж, коммутацию и техническое обслуживание. Регулируемые по глубине вертикальные направляющие позволяют адаптировать расположение монтажного оборудования внутри шкафа.

Корпус и защита

Шкаф имеет усиленные боковые стенки, фиксируемые пластиковыми защёлками и точечными замками, что повышает жёсткость и защищает содержимое при эксплуатации. В стандартную комплектацию входит система заземления и задняя металлическая стенка для обеспечения безопасной работы.

Гарантия 1 год
