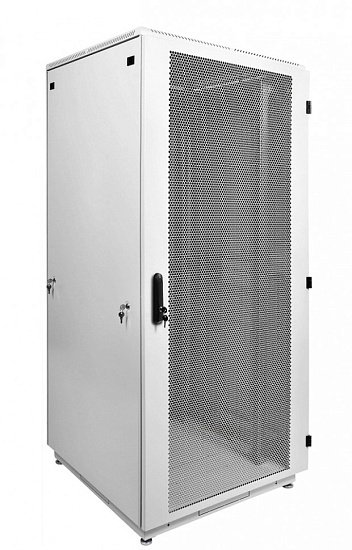

ЦМО ШТК-М-42.6.6-44АА Напольный 42U телекоммуникационный шкаф 19"

Напольный серверный шкаф ЦМО ШТК-М-42.6.6-44АА представляет собой телекоммуникационный шкаф 19" с монтажной ёмкостью 42U и габаритами 600 × 600 мм, предназначенный для размещения и организации сетевого и серверного оборудования в ЦОД и серверных помещениях. В конструкции подтверждены полезная глубина 455 мм и распределённая нагрузка 1200 кг, что обеспечивает совместимость с монтажными профилями и тяжёлым оборудованием.

Особенности шкафа ЦМО ШТК-М-42.6.6-44АА

• Монтажная ёмкость 42U - позволяет разместить стандартное 19" оборудование в одном корпусе и формировать стойки с необходимым числом юнитов.
• Габариты 600 × 600 мм - обеспечивают совместимость с оборудованием и аксессуарами, рассчитанными на стандартную ширину шкафа.
• Полезная глубина 455 мм - пригодна для установки коммутационного и серверного оборудования с ограниченной глубиной монтажа.
• Распределённая нагрузка 1200 кг - подходит для размещения большого объёма аппаратуры и распределённых блоков без потери несущей способности.
• Передняя и задняя двери перфорированные - обеспечивают воздушный проход через фронт и тыльную часть корпуса для организации потоков охлаждения.
• Толщина металла до 2 мм - обеспечивает жёсткость каркаса и устойчивость при монтаже тяжёлых элементов.
• Угол открытия дверей 180° - упрощает доступ при монтаже и обслуживании оборудования с фронта шкафа.
• Перфорация 80-85% - повышает эффективность естественной вентиляции и охлаждения внутри шкафа.

Размещение оборудования

Шкаф рассчитан на стандартное 19" оборудование при монтажной ёмкости 42U, что позволяет разместить серверные стойки, коммутационные панели и блоки питания в единой структуре. Полезная глубина 455 мм определяет совместимость с устройствами ограниченной глубины и упрощает планирование монтажных пространств.

Монтаж и установка шкафа

Конструкция шкафа представляет собой разборную каркасную раму с регулируемыми по глубине вертикальными направляющими, опирающимися на основание для высокой несущей способности. Изделие поставляется в разобранном виде и предназначено для сборки на месте с использованием штатных крепёжных элементов.

Габариты и полезная глубина

Внешние габариты 600 × 600 мм и полезная глубина 455 мм определяют рабочее пространство для размещаемого оборудования и аксессуаров. Эти параметры важны при выборе полок, панелей и вентиляторных модулей, а также при планировании размещения шкафа в помещении.

Доступ к оборудованию

Доступ к оборудованию реализован через переднюю и заднюю перфорированные двери и съёмные боковые стенки, что обеспечивает обход с четырёх сторон для удобства монтажа и технического обслуживания. Угол открытия дверей 180° облегчает замену модулей и подключение кабелей.

Вентиляция и охлаждение

Перфорированные двери и высокая доля перфорации 80-85% способствуют естественной циркуляции воздуха через фронт и тыльную часть шкафа. В крыше и основании предусмотрены отверстия под кабельные вводы и возможность установки вентиляторных модулей для организации принудительного охлаждения.

Кабельная организация

Шкаф оснащён перфорацией и отверстиями под кабельные вводы (например, 212 × 110 мм и/или 422 × 55 мм) с возможностью установки щёточных вводов, что упрощает упорядочивание входящих и исходящих кабелей. Вертикальные направляющие и перфорация боковых элементов создают дополнительные монтажные зоны для прокладки и фиксации кабельных трасс.

Корпус и защита

Корпус выполнен с полимерно-порошковым покрытием шагрень и предварительным фосфатированием, цвет серый RAL 7035, что обеспечивает антикоррозионную защиту поверхности. В конструкции предусмотрена система заземления и комплект проводов для создания единого заземляющего контура шкафа.

Гарантия 1 год
