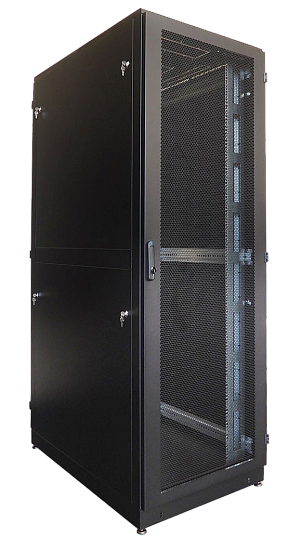

ЦМО ШТК-М-42.8.10-48АА Напольный 42U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-М-42.8.10-48АА предназначен для размещения серверного и сетевого оборудования; подтверждённые параметры: монтажная ёмкость 42U, ширина 800 мм и глубина 1025 мм. Шкаф обеспечивает организацию монтажных рядов и централизованных узлов коммутации в серверных и стойко-модульных решениях.

Особенности шкафа ЦМО ШТК-М-42.8.10-48АА

• Монтажная ёмкость 42U - позволяет установить стандартное 19" оборудование в одном стойкообразном блоке для централизованной коммутации.
• Ширина 800 мм - обеспечивает место для установки широких компонентов и удобного подхода при монтаже оборудования.
• Глубина корпуса 1025 мм - даёт возможность размещения глубокой аппаратуры и аксессуаров с регулировкой направляющих по глубине.
• Полезная глубина 850 мм - учитывается при выборе монтажных панелей и полок для корректного крепления оборудования.
• Распределённая нагрузка 1200 кг - подкрепляет применение усиленной конструкцией для тяжёлых серверных конфигураций.
• Передняя дверь перфорированная - обеспечивает циркуляцию воздуха через фронтальную часть шкафа для поддержания рабочего температурного режима.
• Задние двойные перфорированные двери - упрощают организацию кабельных трасс и вентиляции в задней зоне шкафа.
• Доступ с четырёх сторон и лёгкосъёмные боковые стенки - упрощают монтаж, техническое обслуживание и замену компонентов.

Размещение оборудования

Шкаф рассчитан на стандартное 19" оборудование с монтажной ёмкостью 42U, что позволяет концентрировать серверы, коммутаторы и коммутационные панели в едином модуле. Наличие регулируемых по глубине направляющих даёт гибкость при установке разных по глубине устройств и аксессуаров.

Монтаж и установка шкафа

Конструкция шкафа разборная и собирается из основания, крыши и рам с унифицированными швеллерами, что упрощает транспортировку и сборку на объекте. Предусмотрены отверстия под винтовые опоры М10 и возможность установки роликов или опорных уголков для устойчивого закрепления в помещении.

Габариты и полезная глубина

Внешние габариты подтверждены: высота 2048 мм, ширина 800 мм, глубина 1025 мм; полезная глубина 850 мм учитывается при подборе монтажных панелей и полок. Эти размеры помогают спланировать размещение шкафа в серверной комнате и определить совместимость с уже имеющимися компонентами.

Нагрузка и конструкция

Усиленная каркасная конструкция обеспечивает распределённую статическую нагрузку до 1200 кг, что позволяет размещать тяжёлое оборудование и аккумуляторные модули. Рамы с полузамкнутым профилем и опорой направляющих повышают жёсткость и дают возможность стыковки шкафов между собой.

Доступ к оборудованию

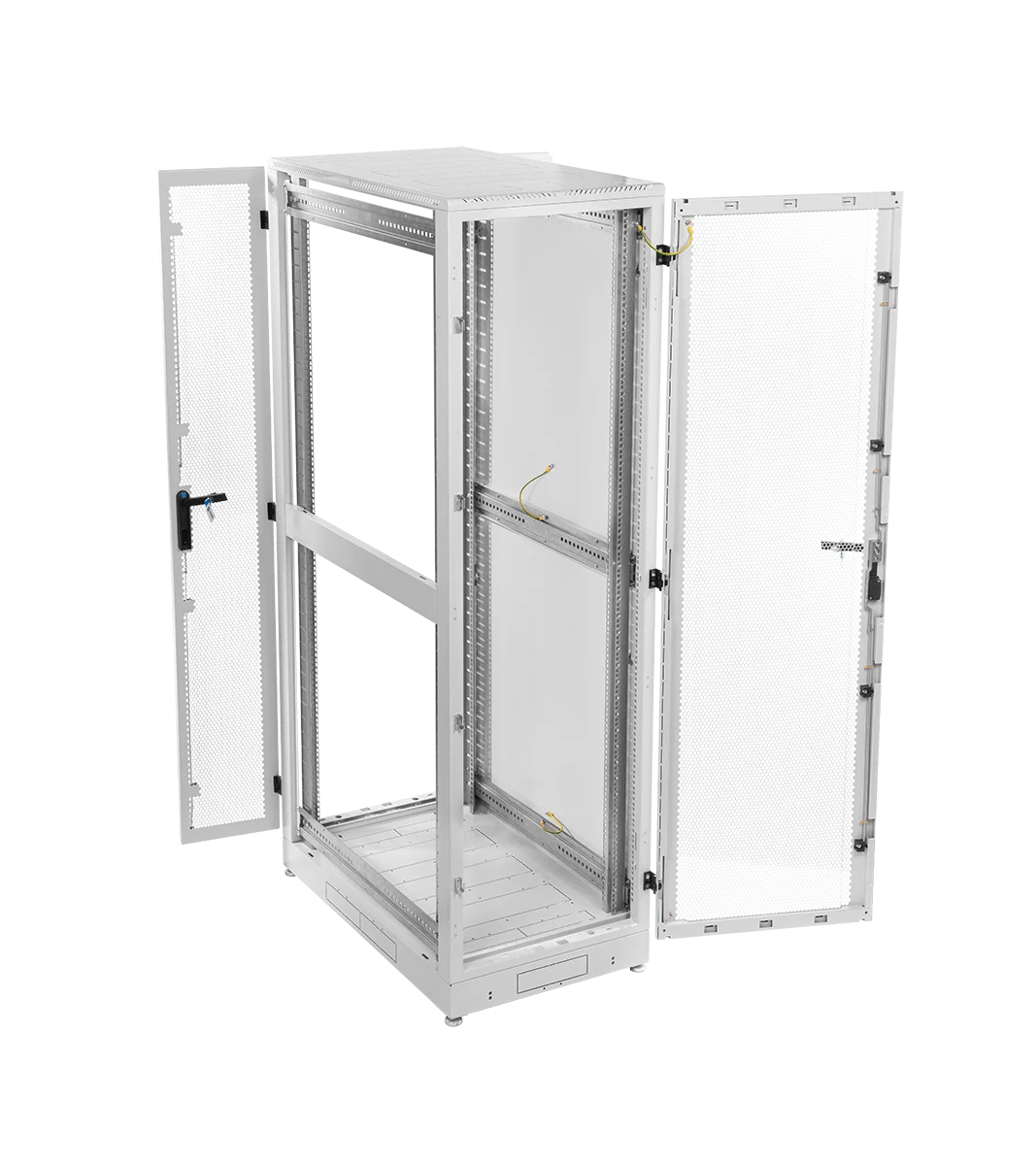

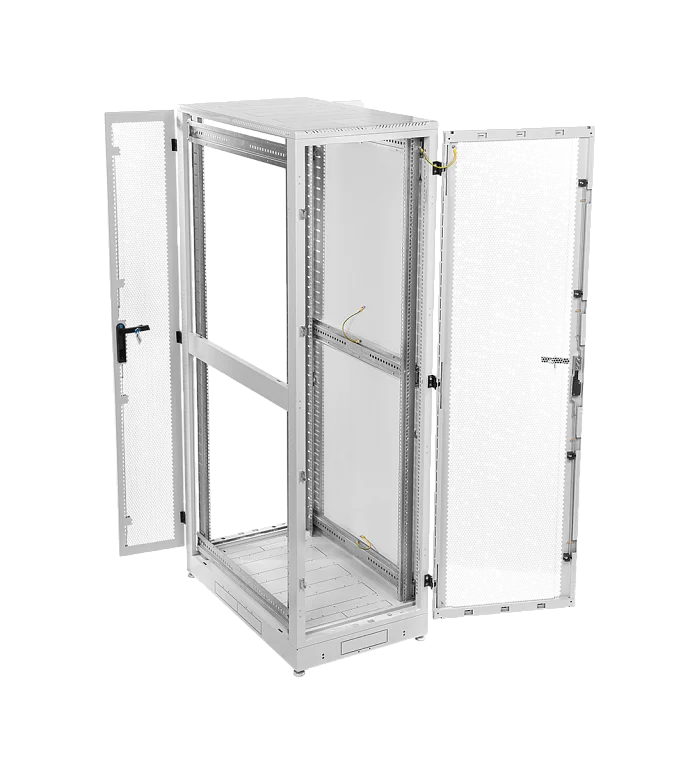

Доступ с четырёх сторон через переднюю, задние и боковые панели облегчает обслуживание, замену модулей и прокладку кабелей. Боковые стенки легко снимаются, в глубинах 1000 и 1200 мм они идут сдвоенными, что расширяет возможности доступа при сложных монтажных работах.

Кабельная организация и вводы

Основание и крыша имеют перфорацию и отверстия под кабельные вводы (212 × 110 мм и/или 422 × 55 мм) с возможностью установки щёточных вводов серии КВ-Щ для аккуратной организации внешних соединений. Вертикальные и горизонтальные органайзеры и комплектующие позволяют структурировать трассы внутри шкафа.

Вентиляция и оснащение

Шкаф имеет перфорированные переднюю и задние двери, что обеспечивает естественную циркуляцию воздуха, а также предусмотрена возможность установки модулей вентиляторов серии R-FAN (до 3-6 шт. в зависимости от глубины шкафа). Это даёт варианты по усилению принудительного охлаждения при насыщенной компоновке оборудования.

Гарантия 1 год
