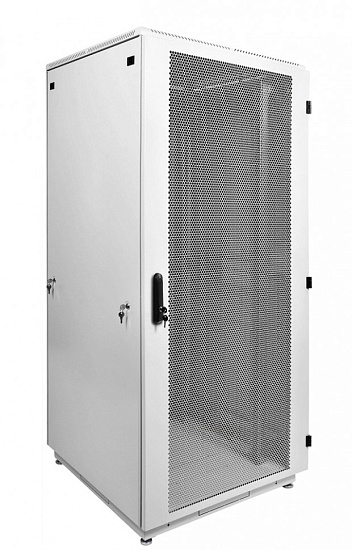

ЦМО ШТК-М-42.8.10-4ААА Напольный 42U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ШТК-М-42.8.10-4ААА бренда ЦМО с монтажной ёмкостью 42U, габаритами 800 × 1025 × 2048 мм и полезной глубиной 855 мм предназначен для размещения телекоммуникационного и серверного оборудования.

Особенности шкафа ЦМО ШТК-М-42.8.10-4ААА

• Монтажная ёмкость 42U - позволяет установить стандартное 19" оборудование различной высоты для сетевых и серверных задач.
• Габариты 800 × 1025 × 2048 мм - обеспечивают достаточное пространство для установки оборудования и аксессуаров внутри шкафа.
• Полезная глубина 855 мм - подходит для размещения коммуникационных и серверных блоков с учётом кабельных трасс.
• Распределённая нагрузка 1200 кг - гарантирует возможность установки тяжёлых комплектов оборудования и аксессуаров.
• Передняя дверь перфорированная - обеспечивает циркуляцию воздуха и упрощает организацию охлаждения установленного оборудования.
• Боковые легкосъёмные стенки - ускоряют доступ к задним и боковым элементам для монтажа и обслуживания оборудования.
• Класс защиты IP20 - определяет базовую защиту от пыли и доступа к внутренним компонентам в помещении.
• Толщина металла до 2 мм - обеспечивает прочность конструкции при сборке и эксплуатации.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования в модульной компоновке с монтажной ёмкостью 42U. Наличие регулируемых направляющих и усиленной рамы позволяет равномерно распределить оборудование по высоте и глубине, что важно для плотной установки коммутационных панелей и серверных блоков.

Монтаж и установка шкафа

Конструкция состоит из разборного каркаса с основанием, крышей и рамами для упрощённой сборки и транспортировки. Предусмотрены отверстия под винтовые опоры М10 и возможность соединения шкафов между собой для модульного развёртывания шкафных рядов.

Габариты и полезная глубина

Габаритные размеры шкафа указаны как 800 × 1025 × 2048 мм с полезной глубиной 855 мм, что определяет допустимую глубину устанавливаемых плат и блоков. Эти параметры помогают выбрать совместимые компоненты и аксессуары с учётом пространства под кабели и вентиляционные модули.

Нагрузка и конструкция

Усиленная каркасная конструкция и распределённая нагрузка 1200 кг обеспечивают установку тяжёлого оборудования и аккумуляторных блоков. Вертикальные направляющие с опорой на основание повышают несущую способность и стабильность конструкции при заполнении.

Доступ к оборудованию

Доступ к оборудованию возможен с четырёх сторон через переднюю перфорированную дверь, заднюю металлическую стенку и съёмные боковые панели. Угол открытия дверей 180° и лёгкосъёмные боковые элементы упрощают обслуживание и замену модулей.

Вентиляция и охлаждение

Передняя перфорированная дверь и перфорация основания и крыши обеспечивают естественную циркуляцию воздуха и варианты установки вентиляторных модулей. Возможность установки модулей R-FAN в крыше или основании даёт гибкость в организации активного охлаждения.

Кабельная организация

В крыше и основании предусмотрены отверстия под кабельный ввод с размерами 212 × 110 мм и/или 422 × 55 мм и возможность установки щёточных вводов серии КВ-Щ. Перфорированные вертикальные рамные элементы и окна в направляющих упрощают прокладку и фиксацию кабелей и аксессуаров.

Гарантия 1 год
