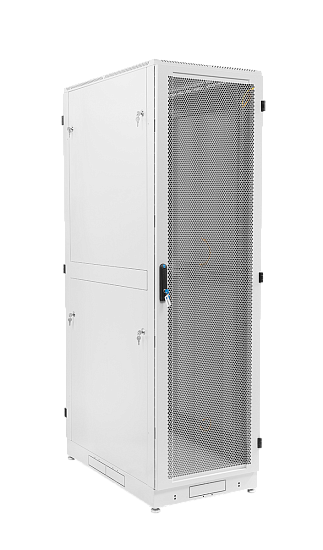

ЦМО ШТК-М-42.8.10-88АА Напольный 42U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-М-42.8.10-88АА 19" 42U предназначен для размещения серверного и коммутационного оборудования; подтверждены габариты 800 × 1025 × 2048 мм и полезная глубина 850 мм, усиленная конструкция с распределённой нагрузкой 1200 кг и класс защиты IP20.

Особенности шкафа ЦМО ШТК-М-42.8.10-88АА

• Монтажная ёмкость 42U - обеспечивает установку стандартного 19" оборудования в стойковом исполнении.
• Габариты 800 × 1025 × 2048 мм - позволяют планировать размещение шкафов в машинных залах и коридорах с учётом занимаемой площади.
• Полезная глубина 850 мм - подходит для установки серверных и коммутационных устройств с учётом прокладки кабелей за монтажными направляющими.
• Распределённая нагрузка 1200 кг - обеспечивает резерв по массе при размещении тяжёлого оборудования и батарейных блоков.
• Двойные перфорированные передняя и задняя двери - повышают эффективность естественной вентиляции и облегчают воздухообмен внутри шкафа.
• Толщина металла 2 мм - повышает жёсткость каркаса и стойкость к механическим нагрузкам при монтаже и эксплуатации.
• Легкосъёмные боковые стенки - обеспечивают доступ к оборудованию с четырёх сторон для монтажа, обслуживания и прокладки кабелей.
• Угол открытия дверей 180° - упрощает обслуживание передних и задних панелей установленного оборудования.

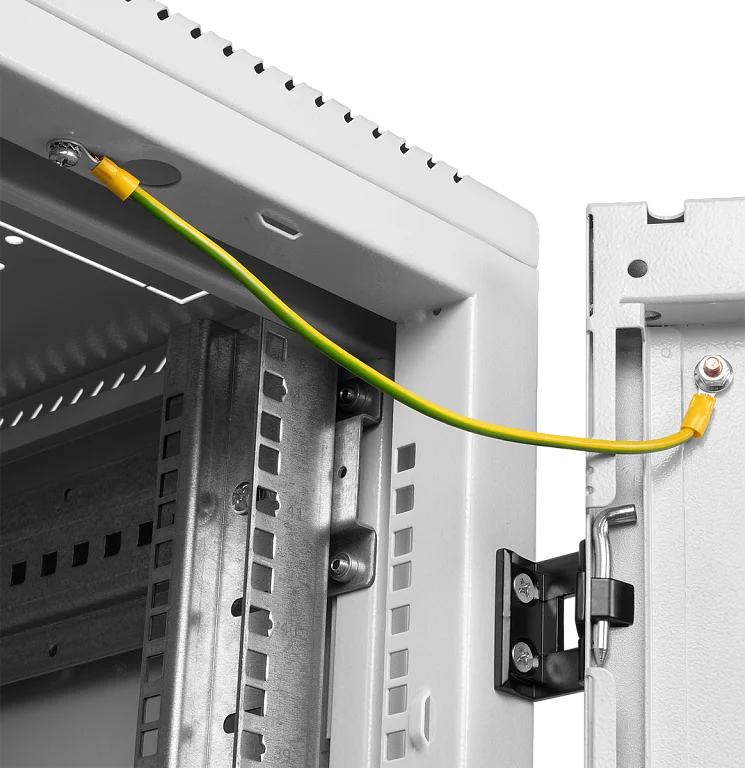

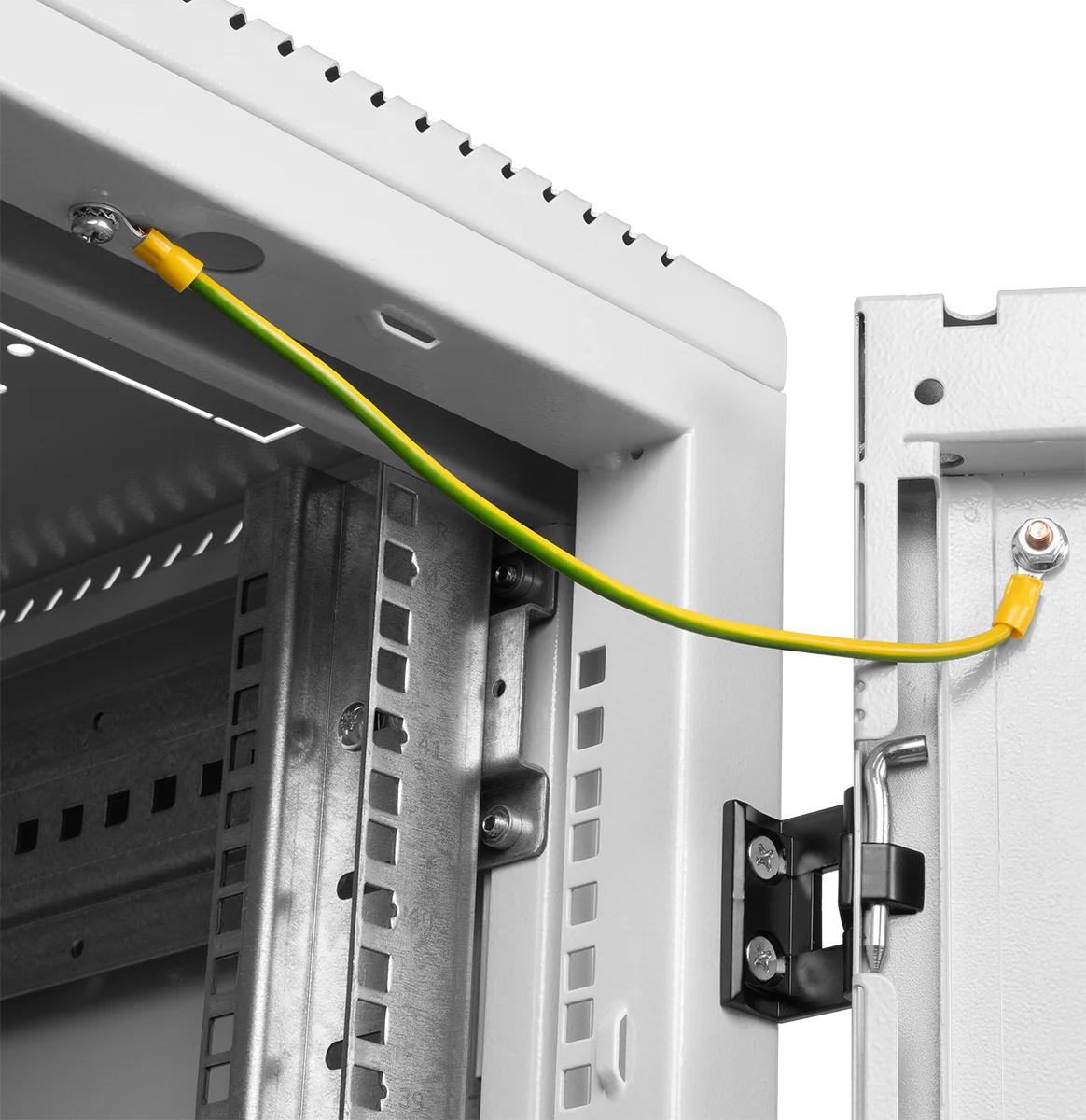

• Система заземления и комплект проводов заземления - обеспечивает электрическую безопасность и единый заземляющий контур всех металлических частей шкафа.

Размещение оборудования

Шкаф рассчитан на установку 19" модулей в 42U, что делает его пригодным для серверов, коммутационного оборудования и лотков. Полезная глубина 850 мм и регулируемые по глубине направляющие упрощают монтаж различных по глубине приборов и прокладку кабелей за ними.

Монтаж и установка шкафа

Разборная каркасная конструкция состоит из основания, крыши и двух рам, соединённых швеллерами, что облегчает транспортировку и сборку на объекте. Наличие отверстий под винтовые опоры M10 и опор на основании обеспечивает надёжную установку и выравнивание на поверхности.

Габариты и полезная глубина

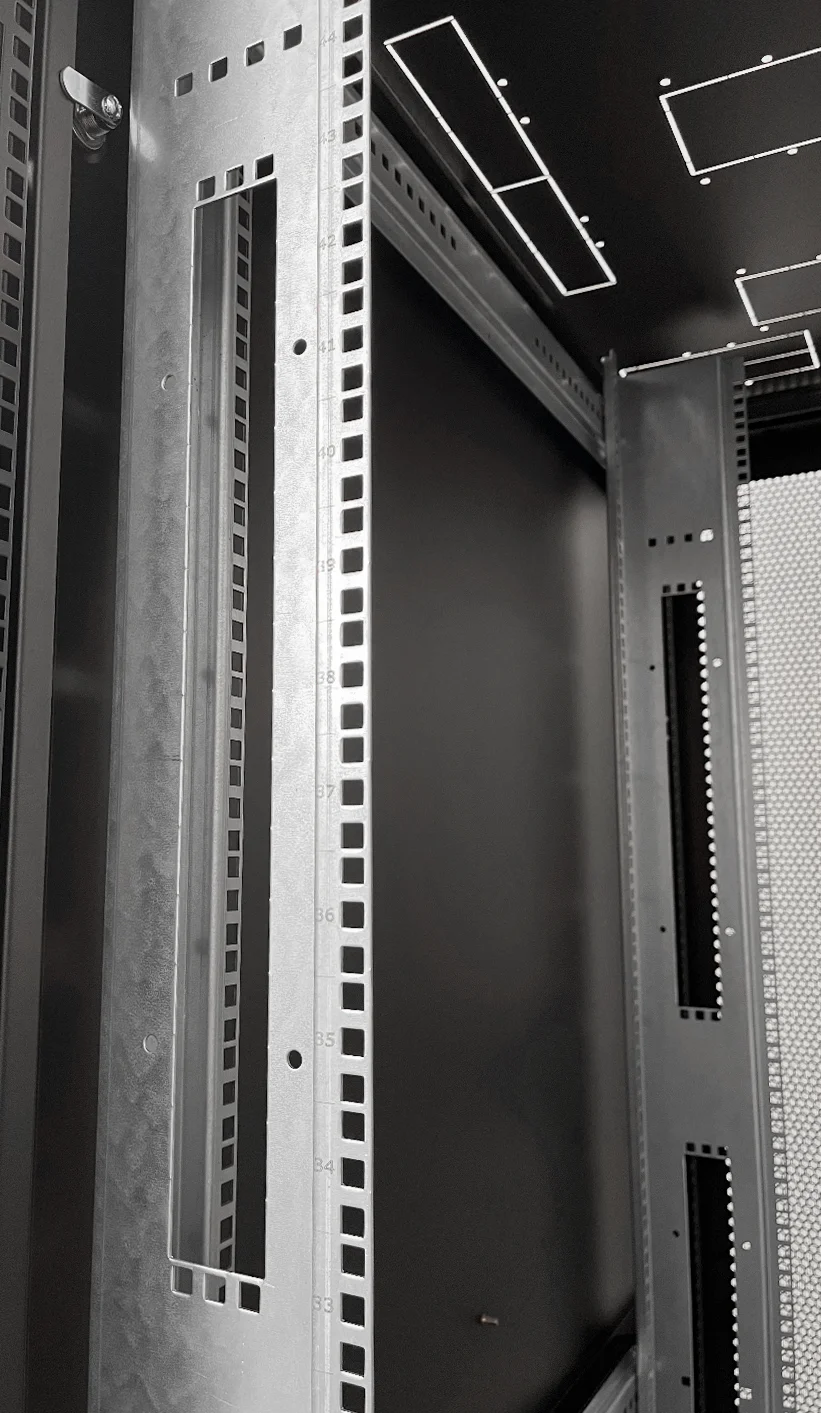

Вычисленные габариты 800 × 1025 × 2048 мм и полезная глубина 850 мм позволяют учитывать занимаемый объём при планировании размещения в ЦОД. Вертикальные направляющие с регулировкой по глубине дают запас для установки аксессуаров и поддержки кабельных трасс.

Доступ к оборудованию

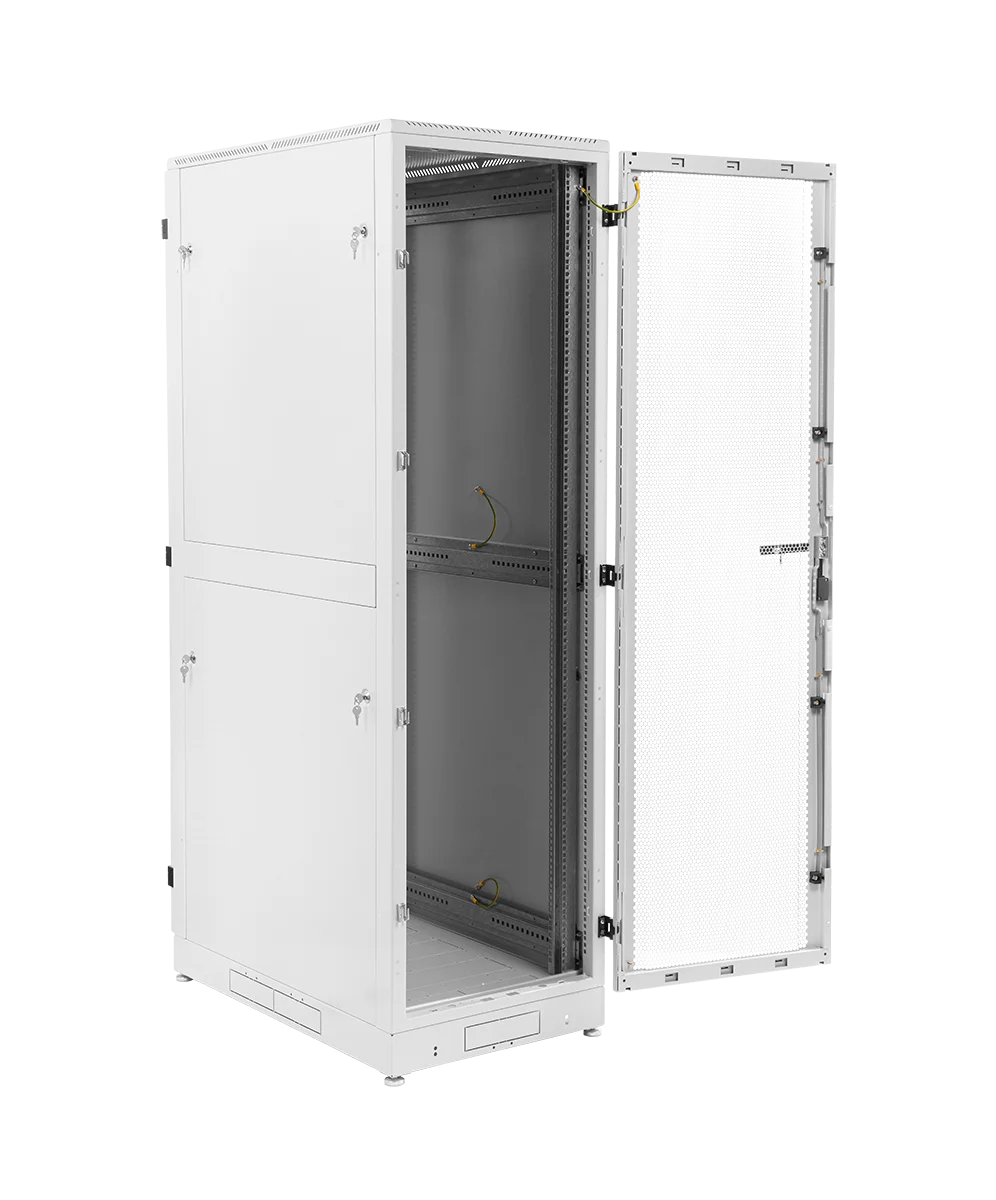

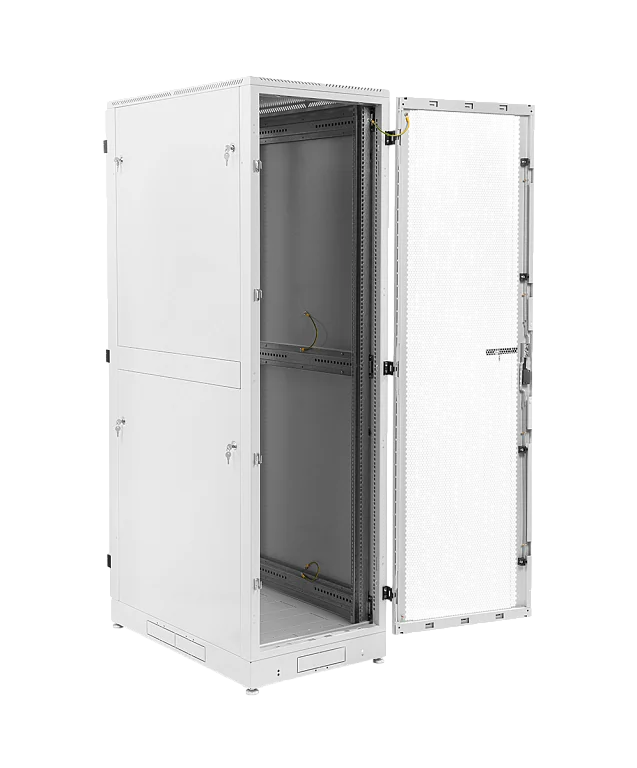

Легкосъёмные боковые панели и двустворчатые перфорированные двери обеспечивают доступ к оборудованию с четырёх сторон, что ускоряет обслуживание и замену модулей. Двери поставляются с предустановленной фурнитурой, включая замки, фиксаторы и демпферы, что повышает удобство эксплуатации.

Кабельная организация и вводы

Основание и крыша имеют перфорацию и отверстия под кабельные вводы 212 × 110 мм и/или 422 × 55 мм с возможностью установки щёточных вводов серии КВ-Щ. Наличие перфорированных элементов в рамах и боковых панелях облегчает прокладку кабелей и фиксацию закладных гаек для аксессуаров.

Вентиляция и установка вентиляторных модулей

Двойные перфорированные двери и перфорация в каркасе создают зоны естественной вентиляции для отвода тепла от размещённого оборудования. Возможна установка модулей R-FAN в крыше до 3-6 шт в зависимости от глубины шкафа для организации принудительного охлаждения.

Корпус и защита

Покрытие полиэфирно-порошковой краской с предварительным фосфатированием и цвет серый RAL 7035 обеспечивают защиту от коррозии при эксплуатации в стандартных помещениях. Класс пыле- и влагозащиты IP20 определяет условия эксплуатации в контролируемой среде ЦОД.

Гарантия 1 год
