ЦМО ШТК-М-48.6.8-1ААА Напольный 48U телекоммуникационный шкаф 19"

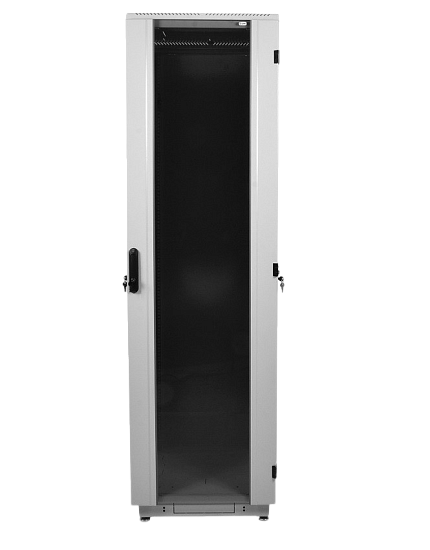

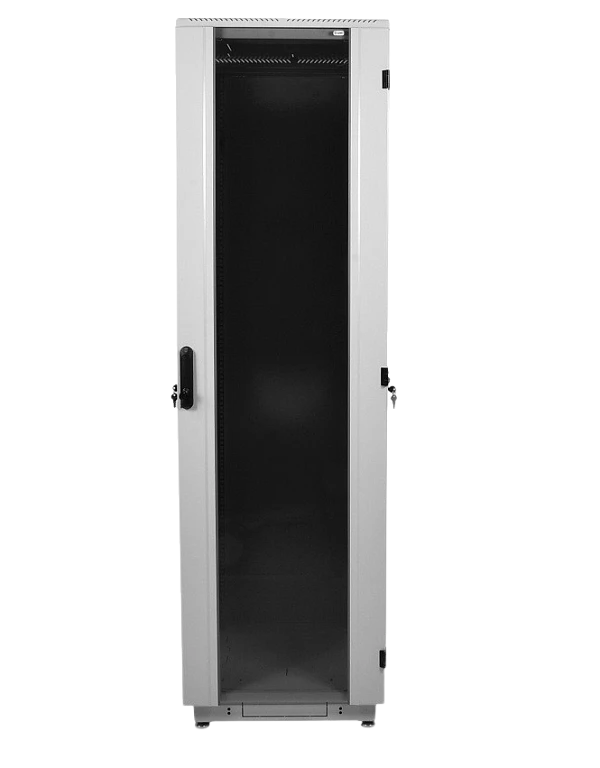

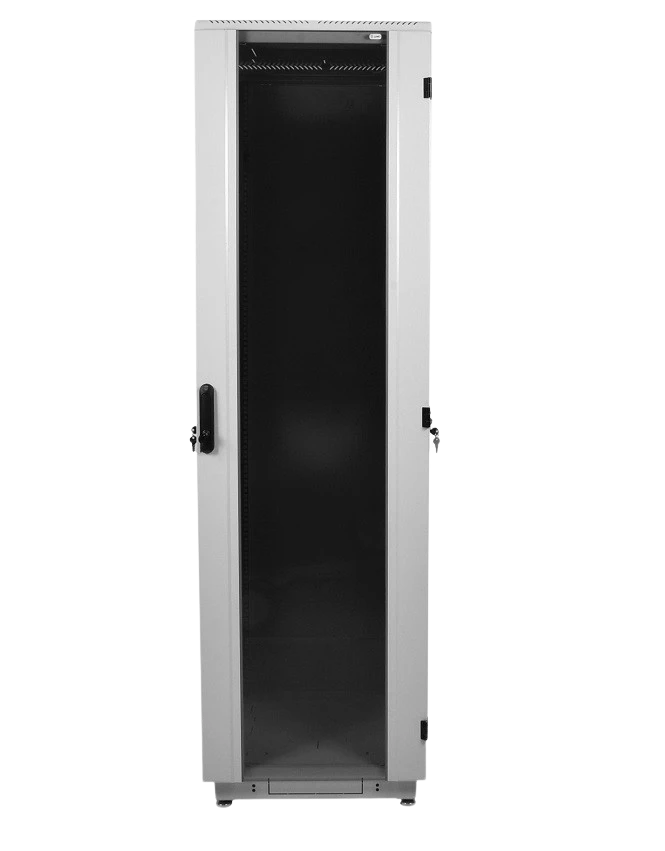

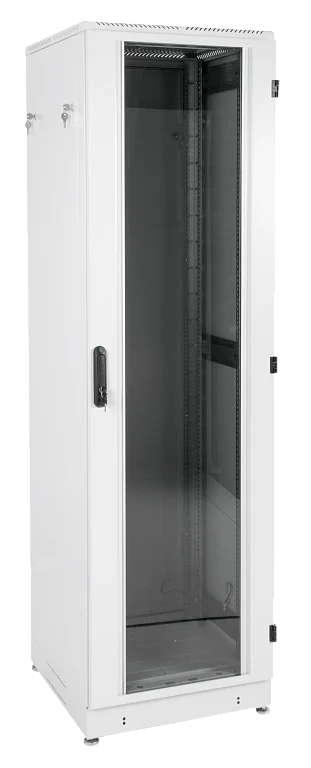

Напольный телекоммуникационный шкаф ЦМО ШТК-М-48.6.8-1ААА 19" 48U (600 × 800) с полезной глубиной 655 мм и распределённой нагрузкой 1200 кг предназначен для размещения сетевого и серверного оборудования в ЦОД и монтажных залах. Модель оснащена стеклянной передней дверью и металлической задней стенкой, имеет защиту класса IP20 и окрашена в серый цвет RAL 7035.

Особенности шкафа ЦМО ШТК-М-48.6.8-1ААА

• Монтажная ёмкость 48 U - обеспечивает широкий набор монтажных единиц для установки оборудования 19".
• Габариты 600 × 825 × 2315 мм - компактные внешние размеры позволяют планировать размещение в серверных и кроссовых зонах.
• Полезная глубина 655 мм - даёт пространство для размещения оборудования и кабельных трасс внутри шкафа.
• Распределённая нагрузка 1200 кг - подходит для установки тяжёлых стоечных и серверных модулей.
• Передняя дверь со стеклом - обеспечивает визуальный контроль и доступ к оборудованию при закрытой двери.
• Боковые лёгкосъёмные стенки - упрощают монтаж и обслуживание за счёт доступа с боков.
• Класс защиты IP20 - предназначен для эксплуатации во внутренних помещениях с контролируемой средой.
• Система заземления в комплекте - обеспечивает общую заземляющую цепь для всех металлических частей шкафа.
• Регулируемые вертикальные направляющие - позволяют настраивать глубину установки оборудования и повышают несущую способность.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования в 48 U, что позволяет размещать коммутаторы, серверы и другие стойкие модули. Наличие регулируемых направляющих и полезной глубины 655 мм упрощает установку различных по глубине устройств и кабельных панелей.

Монтаж и установка шкафа

Разборная каркасная конструкция состоит из основания, крыши и двух рам, что облегчает сборку и транспортировку. Вертикальные направляющие опираются на основание и регулируются по глубине, повышая устойчивость при установке тяжёлого оборудования.

Габариты и полезная глубина

Внешние размеры шкафа 600 × 825 × 2315 мм и полезная глубина 655 мм задают требования к месту размещения и позволяют планировать расположение креплений для оборудования. Эти параметры важны при выборе полок, кабельных организаторов и вентиляторных модулей.

Нагрузка и конструкция

Усиленная конструкция с распределённой статической нагрузкой до 1200 кг рассчитана на установку тяжёлого оборудования и батарей. Толщина металла до 2 мм и сварные рамы обеспечивают необходимую несущую способность и стабильность каркаса.

Доступ к оборудованию

Доступ с четырёх сторон через переднюю стеклянную дверь, заднюю металлическую стенку и лёгкосъёмные боковые панели упрощает обслуживание и замену модулей. Двери открываются на угол 180°, что облегчает монтаж больших блоков и работу с передней панели оборудования.

Кабельная организация и вводы

Основание и крыша имеют перфорацию и отверстия под кабельные вводы размерами 212 × 110 мм и/или 422 × 55 мм, что позволяет выводить магистральные кабели и устанавливать щёточные вводы. Внутренняя перфорация рам и наличие мест под закладные гайки упрощают прокладку и фиксацию кабельных трасс.

Вентиляция и охлаждение

В крыше предусматривается возможность установки вентиляторных модулей серии R-FAN в количестве до 3-6 шт в зависимости от глубины шкафа, что даёт варианты организации активного охлаждения. Перфорация в основании и крыше совместно с модульными вентиляторами улучшает циркуляцию воздуха внутри корпуса.

Корпус и защита

Покрытие корпуса выполнено полимерно-порошковой краской с предварительным фосфатированием, а цвет соответствует серому RAL 7035. Класс пыле- и влагозащиты IP20 определяет область применения внутри помещений с контролируемыми условиями.

Гарантия 1 год
