ЦМО ШРН-Э-9.350 Настенный 9U телекоммуникационный шкаф 19"

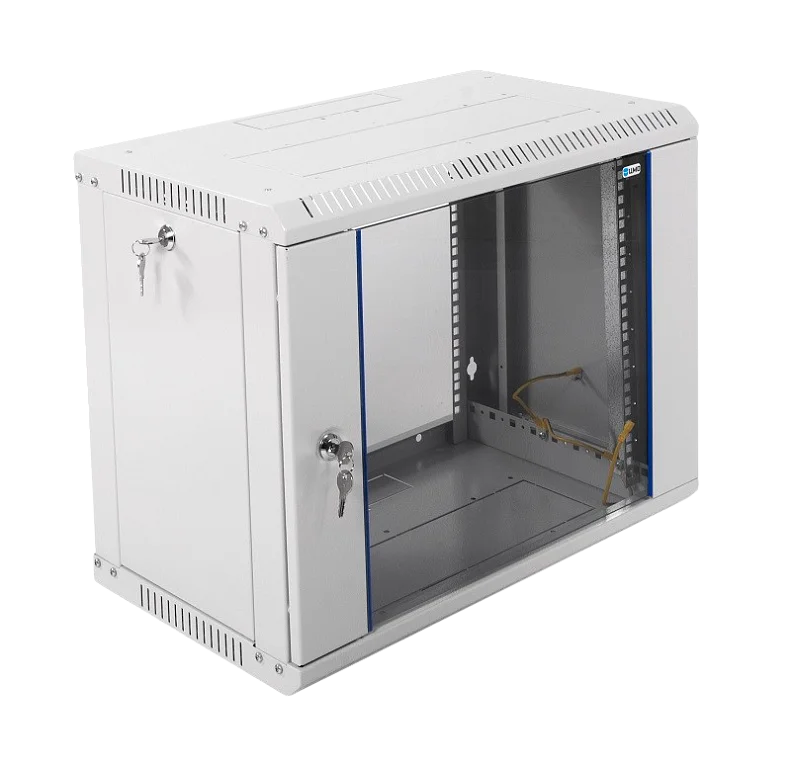

Настенный телекоммуникационный шкаф ЦМО ШРН-Э-9.350 19" 9U с габаритами 600 × 350 мм и полезной глубиной 300 мм предназначен для размещения активного и пассивного телекоммуникационного оборудования в распределительных пунктах и небольших серверных. Шкаф имеет разборную конструкцию и стеклянную переднюю дверь, что облегчает монтаж и визуальный контроль состояния оборудования.

Особенности шкафа ЦМО ШРН-Э-9.350

• Монтажная ёмкость 9U - позволяет установить стандартное 19" оборудование в ограниченном по высоте пространстве.
• Габариты 600 × 350 мм - компактный профиль пригоден для навесного монтажа в коридорах и технических помещениях.
• Полезная глубина 300 мм - обеспечивает совместимость с компактными сетевыми устройствами и упрощает размещение кабельной разводки.
• Распределённая нагрузка 85 кг - подтверждает возможность установки набора коммутационного и сетевого оборудования в шкафу при условии равномерного распределения массы.
• Передняя дверь со стеклом - обеспечивает визуальный контроль индикации установленного оборудования без снятия двери.
• Разборная конструкция - облегчает транспортировку и монтаж в местах с ограниченным доступом.
• Вертикальные направляющие регулируются по глубине - дают гибкость при размещении различных по глубине юнитов и аксессуаров.
• Кабельные вводы в крыше и дне 55 × 210 мм - упрощают организацию щёточных вводов и кабельной разводки.

Размещение оборудования

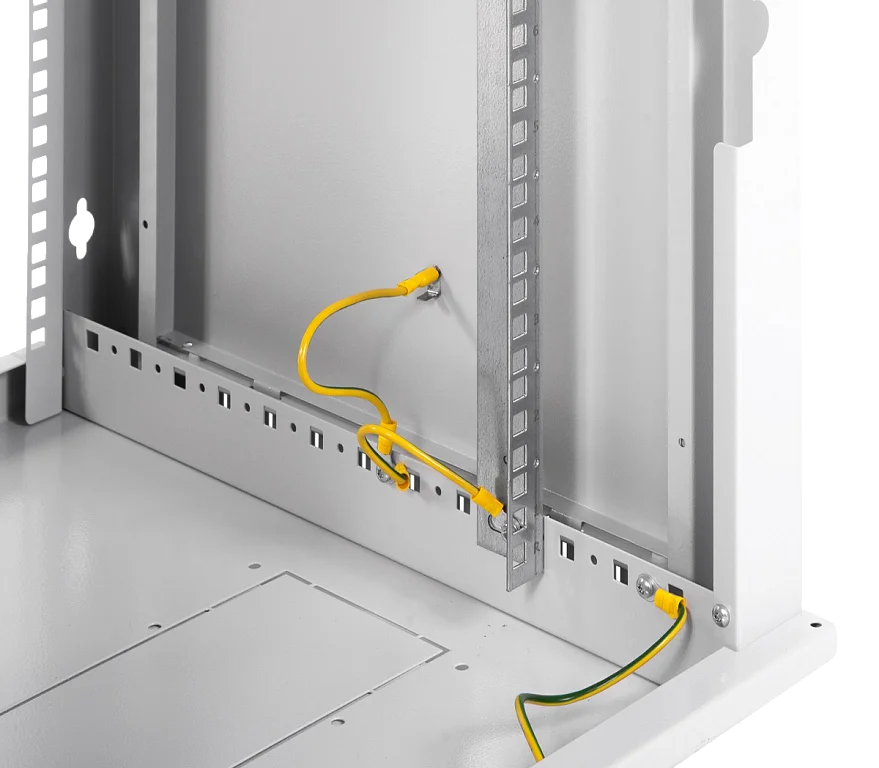

Шкаф рассчитан на установку 19" оборудования в объёме 9U, что подходит для сетевых коммутаторов, маршрутизаторов и патч-панелей малой этажности. Регулируемые вертикальные направляющие позволяют адаптировать положение монтажных профилей под конкретную глубину устройств и аксессуаров.

Монтаж и установка шкафа

Разборная конструкция состоит из крыши, дна, направляющих, боковых стенок и двери, что облегчает прохождение в дверные проёмы и подъём на место установки. Шкаф обеспечивает стандартизированную установку несущих конструкций 482,6 мм по ГОСТ 28601.1 (19" по МЭК 297) для совместимости с комплектом монтажных изделий.

Габариты и полезная глубина

Внешние габариты 600 × 350 мм и полезная глубина 300 мм ориентированы на компактные монтажные решения и дают представление о совместимости с оборудованием по глубине. Наличие регулировки направляющих позволяет эффективно использовать внутренний объём при подключении кабелей и установке аксессуаров.

Кабельная организация

В крыше и дне предусмотрены кабельные вводы размером 55 × 210 мм, совместимые с щёточными вводами, что упрощает ввод и вывод кабелей и защищает кабели от повреждений. Дополнительные аксессуары, такие как горизонтальные органайзеры и фальшпанели, повышают удобство трассировки и управления проводниками.

Вентиляция и охлаждение

В конструкции предусмотрена возможность установки вентиляторных модулей R-FAN в основание или крышу шкафа для организации активного отвода тепла. Это позволяет поддерживать рабочие температуры установленного оборудования в пределах эксплуатационных требований.

Доступ к оборудованию

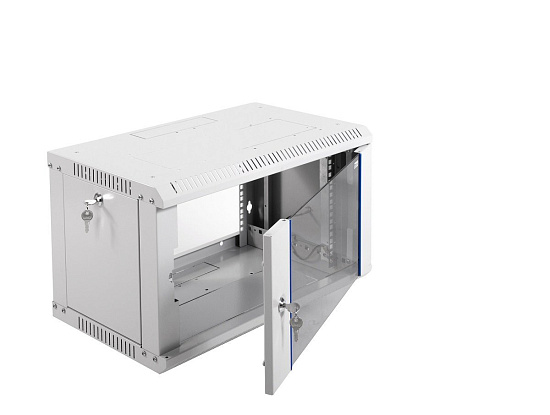

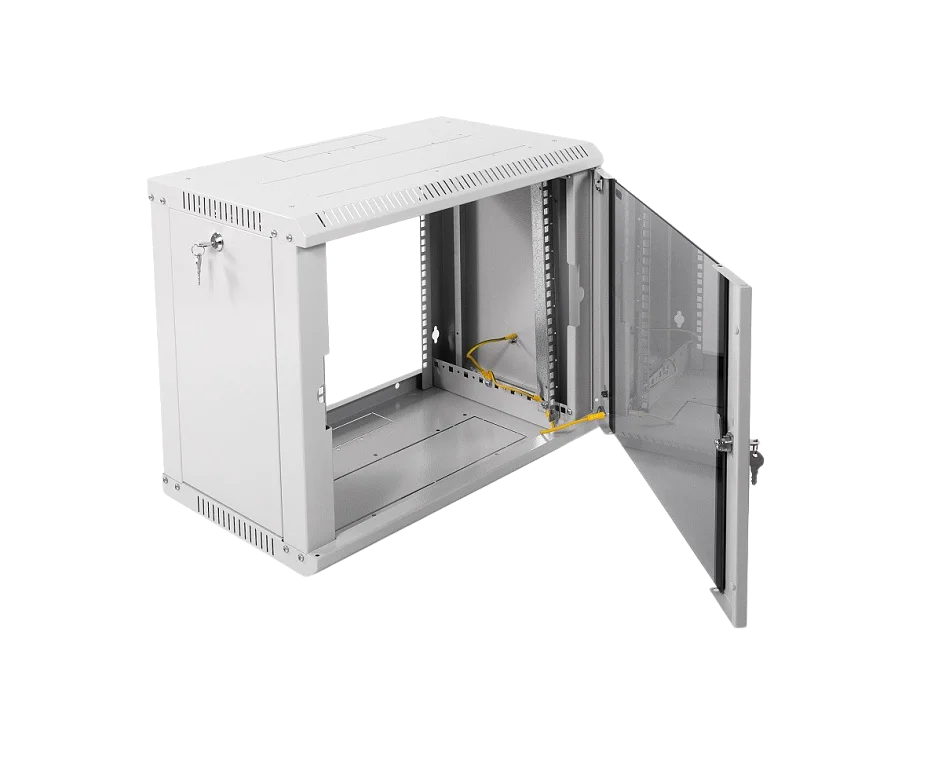

Передняя стеклянная дверь обеспечивает визуальный контроль и быстрый доступ при обслуживании, а угол открытия 180° упрощает монтажные операции и замену оборудования. Съёмные боковые панели дают свободный доступ к задним частям устройств для подключения кабелей и регулировки оборудования.

Гарантия 1 год
