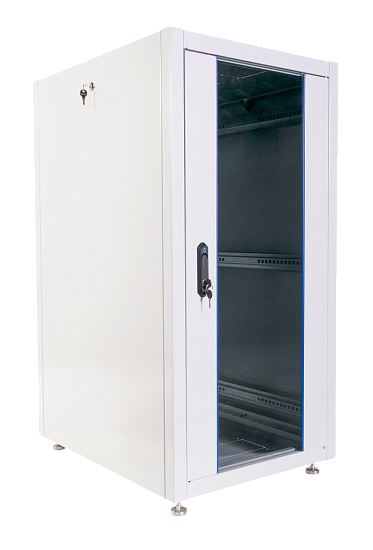

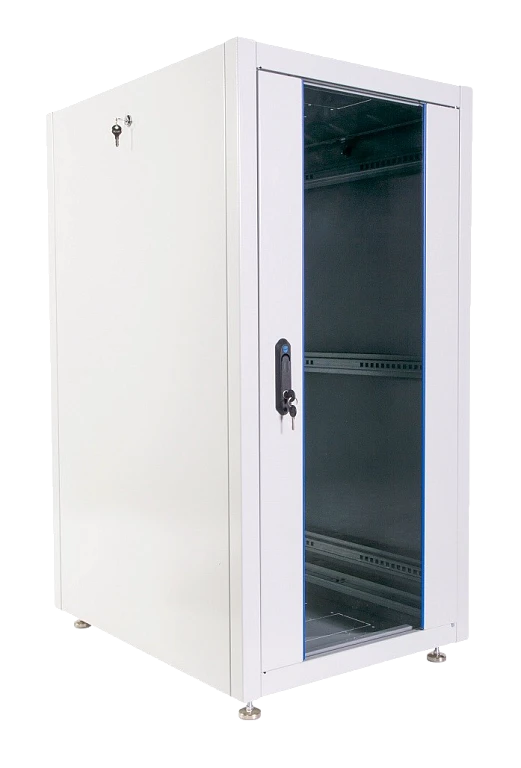

ЦМО ШТК-Э-24.6.8-13АА Напольный 52U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-Э-24.6.8-13АА предназначен для размещения активного и пассивного 19" оборудования, подтверждённые параметры: монтажная ёмкость 24U, габариты 598 × 800 × 1187 мм и полезная глубина 715 мм. Шкаф обеспечивает организацию кабелей, вентиляцию и заземление для стабильной работы оборудования в закрытых помещениях.

Особенности шкафа ЦМО ШТК-Э-24.6.8-13АА

• Монтажная ёмкость 24U - позволяет установить стандартные 19" серверные и коммутационные модули.
• Габариты 598 × 800 × 1187 мм - определяют занимаемое пространство и размещение в помещении.
• Полезная глубина 715 мм - обеспечивает место для установки среднего по глубине оборудования и кабельных трасс.
• Передняя дверь стеклянная - обеспечивает визуальный контроль установленного оборудования без открывания дверцы.
• Задняя дверь металлическая - предоставляет защиту и упрощает монтаж кабельных подключений с тыльной стороны.
• Распределённая нагрузка 540 кг - позволяет размещать комплектное оборудование с распределением массы по направляющим.
• Полный комплект заземления - обеспечивает организацию защитного заземления при установке оборудования.
• Наличие мест для вентиляторных модулей и щёточного ввода - упрощает организацию вентиляции и аккуратный ввод кабелей.
• Регулируемые по глубине вертикальные направляющие - дают гибкость при установке оборудования различной глубины.

Размещение оборудования

Шкаф рассчитан на монтаж стандартных 19" модулей с монтажной ёмкостью 24U, что позволяет разместить сетевые коммутаторы, маршрутизаторы и одноштабные серверы. Распределённая нагрузка 540 кг даёт возможность равномерно распределять массу оборудования по направляющим.

Монтаж и установка шкафа

Конструкция шкафа представлена разборной каркасной сборкой с основанием, крышей и рамами, что упрощает транспортировку и монтаж на месте. Основание укомплектовано винтовыми опорами для компенсации неровностей пола и фиксации положения шкафа.

Габариты и полезная глубина

Габариты шкафа 598 × 800 × 1187 мм и полезная глубина 715 мм определяют совместимость с оборудованием по глубине и занимаемое пространство в серверной или кроссовой. Эти параметры помогают планировать установку полок, коммутационной аппаратуры и кабельных трасс.

Вентиляция и кабельные вводы

В основании и крыше предусмотрены места для установки модулей вентиляции серии R-FAN и для щёточных вводов КВ-Щ, что позволяет организовать приток и отвод воздуха. Наличие мест под щёточные вводы упрощает аккуратный ввод кабелей при сохранении закрытой конструкции.

Доступ к оборудованию

Доступ для монтажа и обслуживания возможен с четырёх сторон через переднюю и заднюю двери и съёмные боковые стенки, что упрощает подключение и обслуживание оборудования. Угол открытия дверей 120° обеспечивает удобство доступа к коммутационным узлам.

Корпус и защита

Шкаф в собранном виде имеет степень защиты IP20 и выполнен в соответствии со стандартом 19" (482,6 мм), что подтверждает соответствие механической геометрии монтажных профилей. Боковые стенки фиксируются точечными замками, обеспечивая сохранность внутреннего пространства.

Гарантия 1 год
