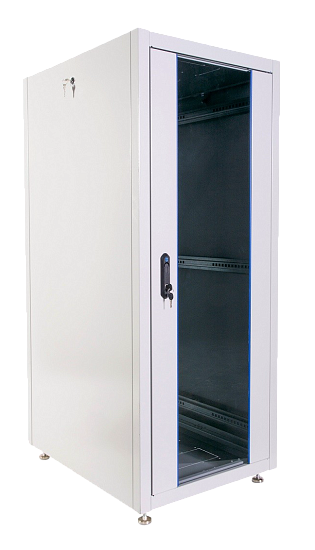

ЦМО ШТК-Э-30.6.8-13АА Напольный 30U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ЦМО ШТК-Э-30.6.8-13АА - 19" корпус высотой 30U, габариты 1454×598×800 мм и полезная глубина 715 мм для размещения активного и пассивного сетевого оборудования в офисных и промышленных помещениях.

Особенности шкафа ЦМО ШТК-Э-30.6.8-13АА

• Монтажная ёмкость 30U - обеспечивает стандартизированное размещение 19" оборудования и модулей в стойках и панелях.
• Габариты 1454×598×800 мм - упрощают планирование места установки шкафа в серверных и технических помещениях.
• Полезная глубина 715 мм - позволяет устанавливать глубокие коммутаторы и серверные модули с учётом проводки.
• Распределённая нагрузка 620 кг - рассчитывается на размещение совокупного веса оборудования на направляющих и полках.

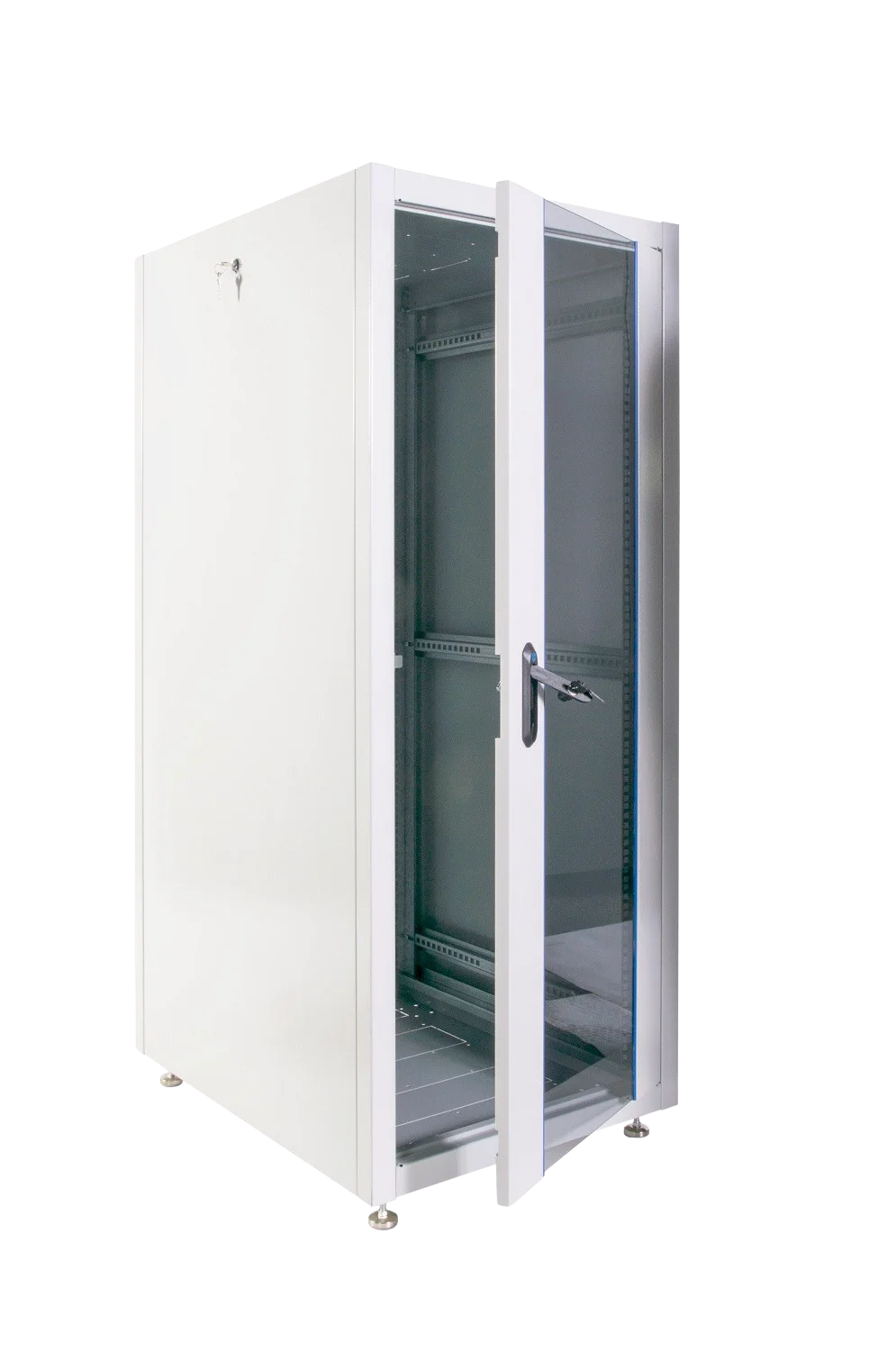

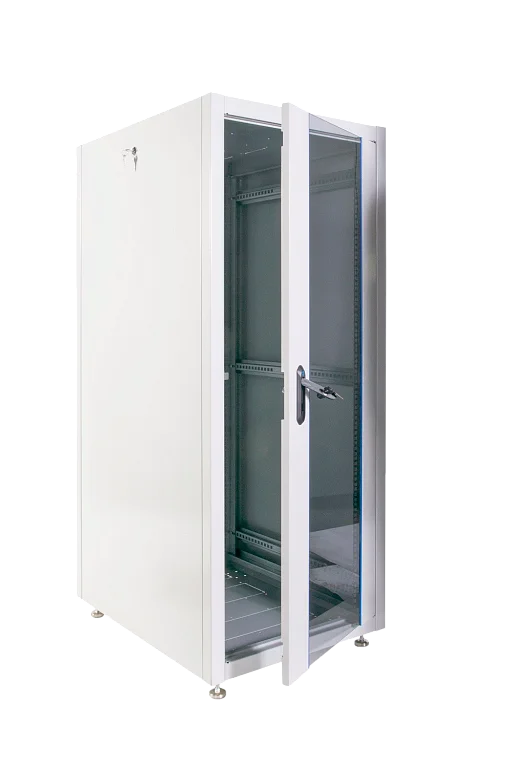

• Тип передней двери стеклянная, задней двери металлическая - сочетание обеспечивает визуальный контроль передней панели и защиту задней части оборудования.
• Регулируемые по глубине вертикальные направляющие - дают возможность адаптировать установку монтажных единиц под глубину оборудования.
• Места для вентиляторных модулей и щёточных вводов - упрощают организацию вентиляции и аккуратный ввод кабелей в шкаф.
• Система заземления в стандартной комплектации - обеспечивает защиту и надёжную работу электромонтажных соединений.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования в составе до 30U монтажной ёмкости, что соответствует стандартам серии 482,6 мм. Регулируемые направляющие и полезная глубина 715 мм позволяют устанавливать как сетевые коммутаторы, так и серверные модули, одновременно учитывая кабельную разводку.

Монтаж и установка шкафа

Каркасная разборная конструкция с основанием, крышей и сборными рамами упрощает транспортировку и сборку на месте. В основании установлены винтовые опоры для выравнивания по неровностям пола, что повышает устойчивость и корректность монтажа направляющих.

Габариты и полезная глубина

Внешние габариты 1454×598×800 мм и полезная глубина 715 мм позволяют спланировать размещение шкафа в помещении и выбрать совместимые аксессуары по глубине. Эти параметры важны при подборе полок, уголков опорных и выдвижных модулей для оптимальной компоновки оборудования.

Вентиляция и охлаждение

В основании и крыше предусмотрены места для установки вентиляторных модулей серии R-FAN, что облегчает организацию активного охлаждения. Наличие таких мест позволяет интегрировать модули под конкретные тепловые нагрузки оборудования и управлять микроклиматом внутри шкафа.

Кабельная организация

Шкаф предусматривает установки комплекта щёточного ввода КВ-Щ-55.420А или двух комплектов КВ-Щ-55.210А для аккуратного ввода кабелей. Это упрощает маршрутизацию кабелей, снижает механическое воздействие на входы оборудования и обеспечивает упорядоченность коммутации.

Доступ к оборудованию

Доступ возможен с четырёх сторон: через переднюю и заднюю двери и боковые лёгкосъёмные стенки, что упрощает монтаж и обслуживание. Боковые панели фиксируются точечными замками, а двери имеют навеску с возможностью правой и левой установки для удобства эксплуатации.

Корпус и защита

Шкаф выполнен в климатическом исполнении УХЛ 4.2 и в собранном виде имеет степень защиты IP20, что соответствует эксплуатации в закрытых помещениях. Стенки и двери фиксируются усиленными точечными замками, что обеспечивает защиту оборудования и целостность корпуса при эксплуатации.

Комплектация

• Боковые стенки
• Винтовые опоры (ножки)
• Четыре оцинкованные вертикальные направляющие, регулируемые по глубине
• Система заземления

Гарантия 1 год
