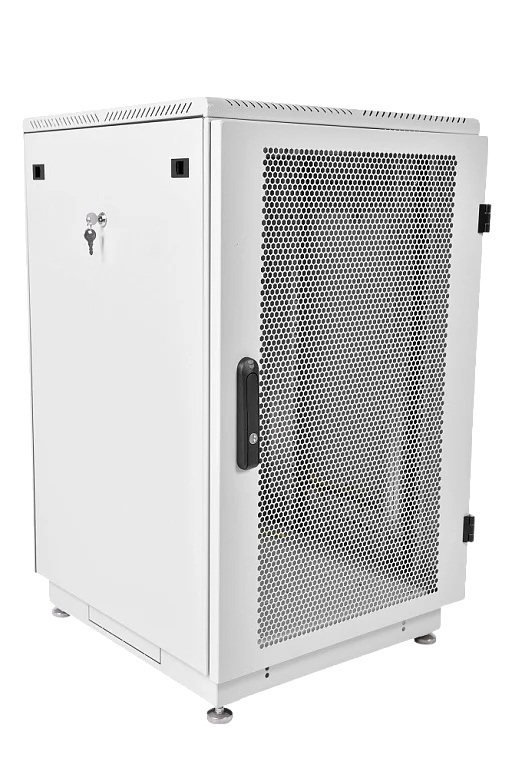

ЦМО ШТК-М-22.6.10-44АА Напольный 22U телекоммуникационный шкаф 19"

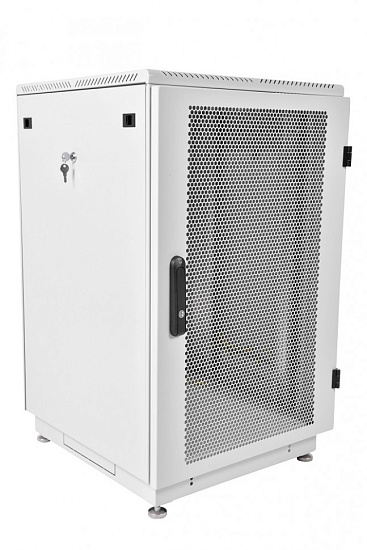

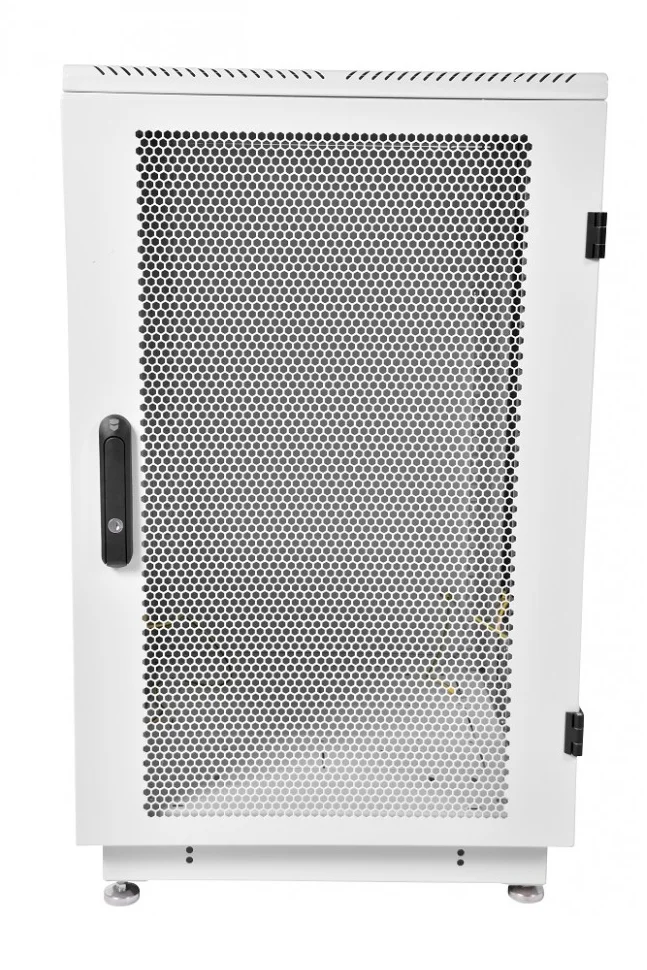

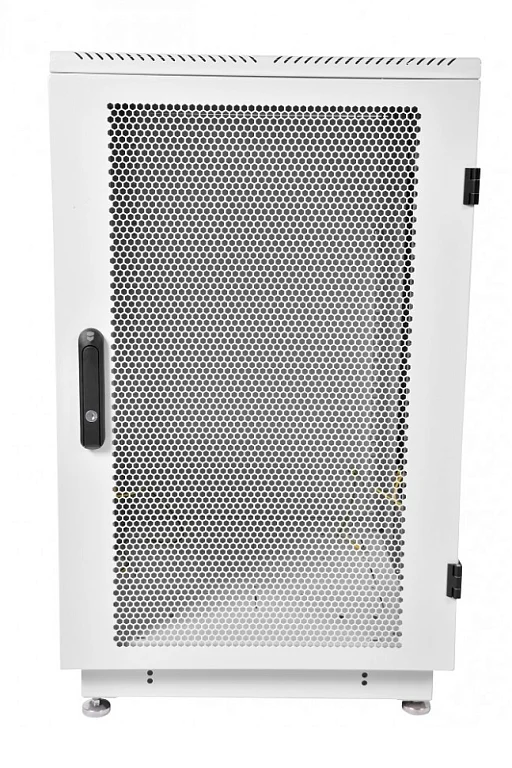

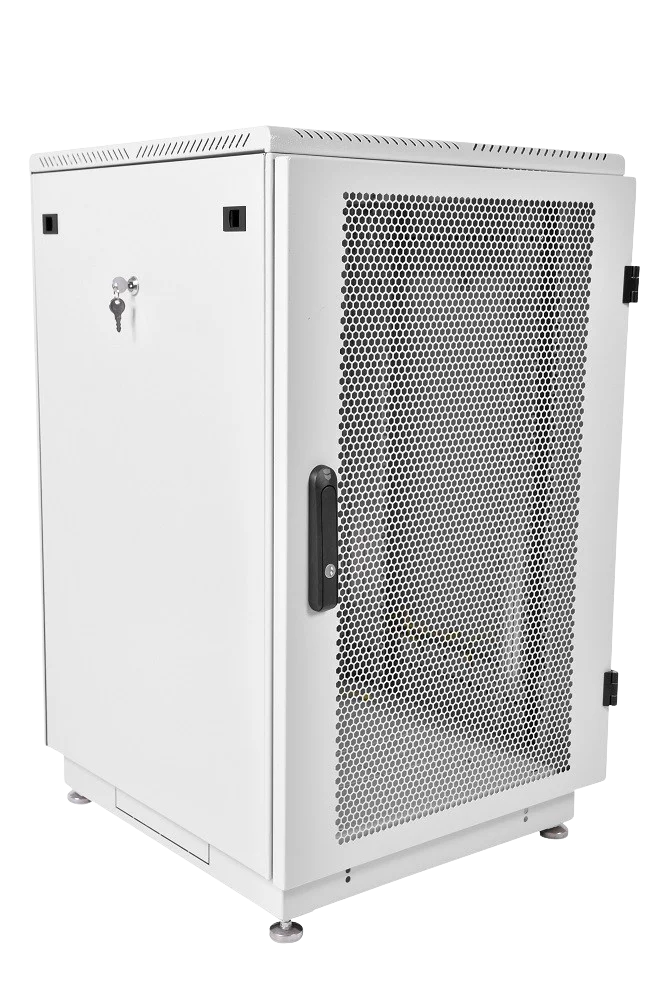

Напольный телекоммуникационный шкаф ЦМО ШТК-М-22.6.10-44АА предназначен для размещения активного и пассивного оборудования в офисных и закрытых промышленных помещениях; подтвержденные параметры: монтажная ёмкость 22U, габариты 600 × 1000 мм и полезная глубина 855 мм. Шкаф имеет перфорированные переднюю и заднюю двери, разборную каркасную конструкцию и рассчитан на распределённую нагрузку 420 кг.

Особенности шкафа ЦМО ШТК-М-22.6.10-44АА

• Монтажная ёмкость 22U - обеспечивает размещение стандартного 19" оборудования и упрощает планирование коммутационных рядов.
• Габариты 600 × 1000 мм - позволяют интегрировать шкаф в типовые серверные и технические помещения.
• Полезная глубина 855 мм - обеспечивает пространство для размещения глубинного оборудования и организации кабельных трасс.
• Распределённая нагрузка 420 кг - гарантирует поддержку установленного комплекта оборудования при стандартной эксплуатации.

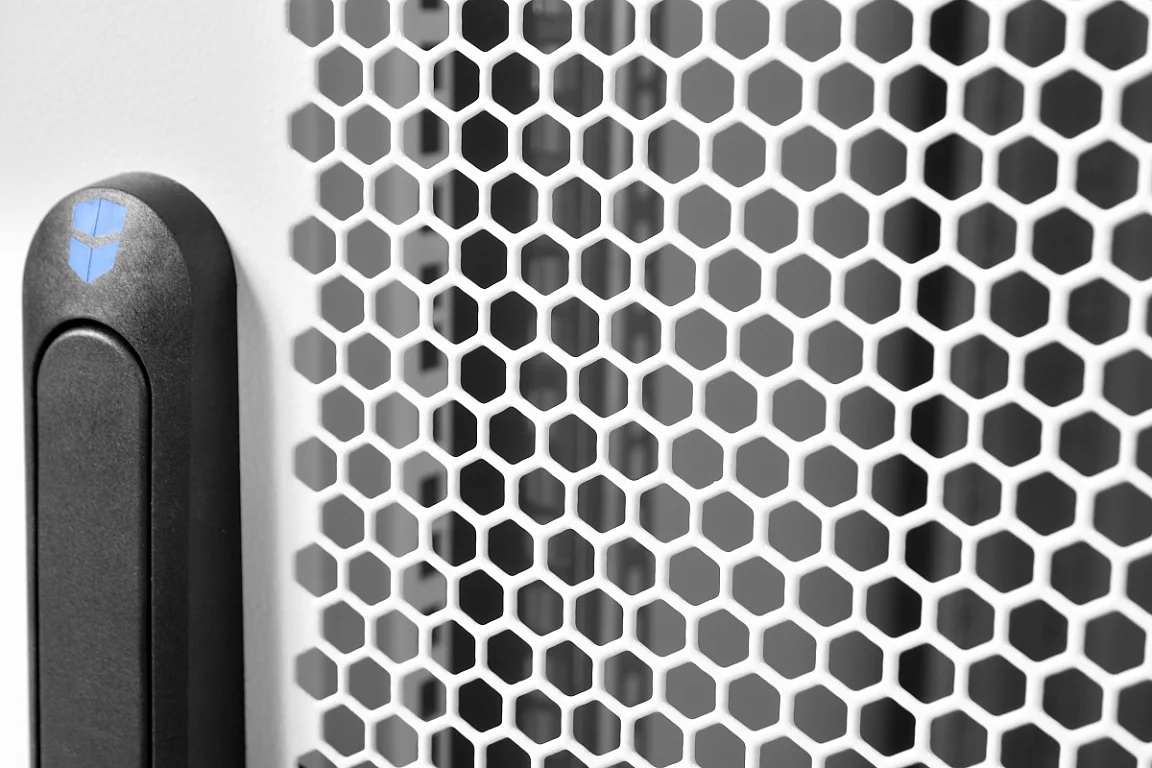

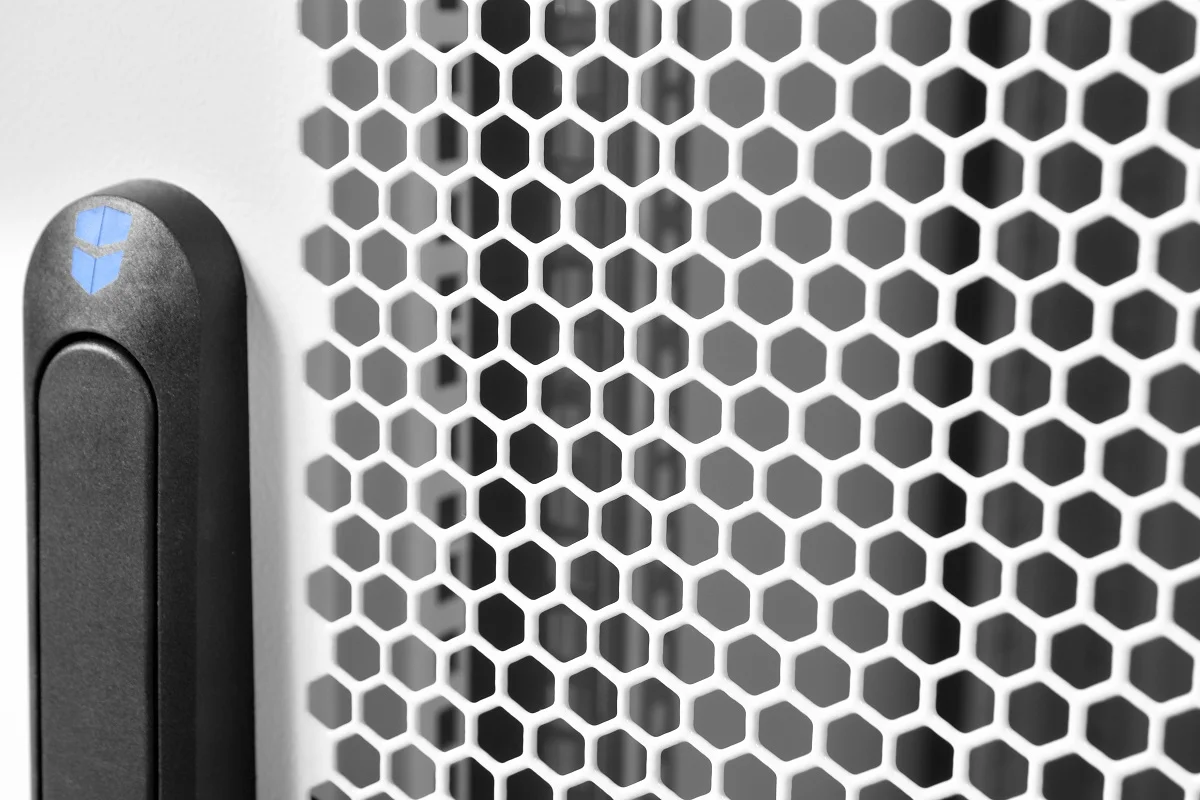

• Перфорированные передняя и задняя двери - обеспечивают приток и отток воздуха для естественного охлаждения оборудования.
• Разборная каркасная конструкция из стали 2 мм - облегчает транспортировку и последующую сборку на объекте.
• Регулируемые по глубине вертикальные направляющие - позволяют адаптировать позиционирование оборудования внутри шкафа.
• Возможность установки вентмодулей R-FAN - обеспечивает опции активного охлаждения при необходимости.

Размещение оборудования

Шкаф рассчитан на монтаж 19" устройств в пределах 22U, что подходит для стойкой компоновки серверов, коммутаторов и коммутационного оборудования. Полезная глубина 855 мм даёт возможность установки устройств с различной глубиной корпуса и организации передних и задних кабельных подключений.

Монтаж и установка шкафа

Разборная каркасная конструкция состоит из основания, крыши и двух сварных рам, что упрощает сборку на месте и транспортировку в разобранном виде. В основании установлены винтовые опоры М10 для выравнивания по уровню пола, при этом возможна замена на поворотные ролики при необходимости.

Габариты и полезная глубина

Внешние габариты шкафа составляют 600 × 1000 мм, высота соответствует 22U; полезная глубина 855 мм обеспечивает монтаж глубоких модулей и удобную прокладку кабелей в задней части. Эти параметры позволяют планировать размещение оборудования и аксессуаров с учётом пространства для вентиляции и обслуживания.

Нагрузка и конструкция

Шкаф изготовлен со стальной рамой толщиной до 2 мм и рассчитан на распределённую нагрузку 420 кг; конструкция обладает повышенной жёсткостью за счёт соединительных швеллеров и усиленных боковых стенок. В зависимости от модификации возможна увеличенная нагрузочная способность, что важно при размещении тяжёлых компонентов.

Вентиляция и охлаждение

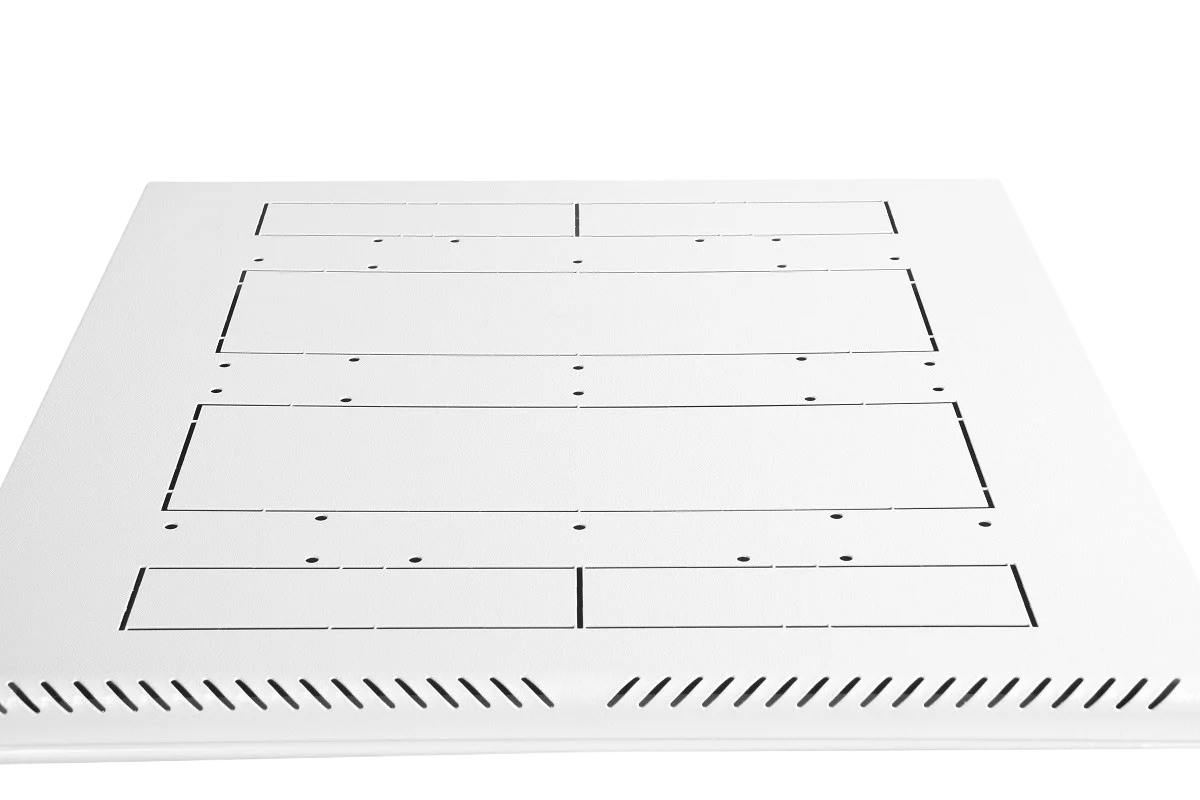

Передние и задние перфорированные двери обеспечивают естественную вентиляцию через фронт и тыл шкафа, увеличивая эффективность теплоотвода. Для повышения охлаждения предусмотрены места для установки вентиляторных модулей серии R-FAN в крыше или основании, причём для глубины 1000 мм возможна установка трёх модулей.

Доступ к оборудованию

Доступ для монтажа, коммутации и обслуживания возможен с четырёх сторон благодаря съёмным боковым стенкам и передней и задней дверям. Двери имеют угол открытия 180° и могут быть навешены как справа, так и слева, что упрощает работу персонала при монтаже и обслуживании.

Корпус и защита

Класс защиты шкафа IP20 подтверждён для эксплуатации в закрытых помещениях, а стандартная система заземления входит в комплектацию. ШТК-М поставляется с усиленными боковыми стенками, фиксируемыми пластиковыми защёлками и точечными замками, что обеспечивает сохранность смонтированного оборудования.

Гарантия 1 год
